电气工程施工组织设计样本.doc

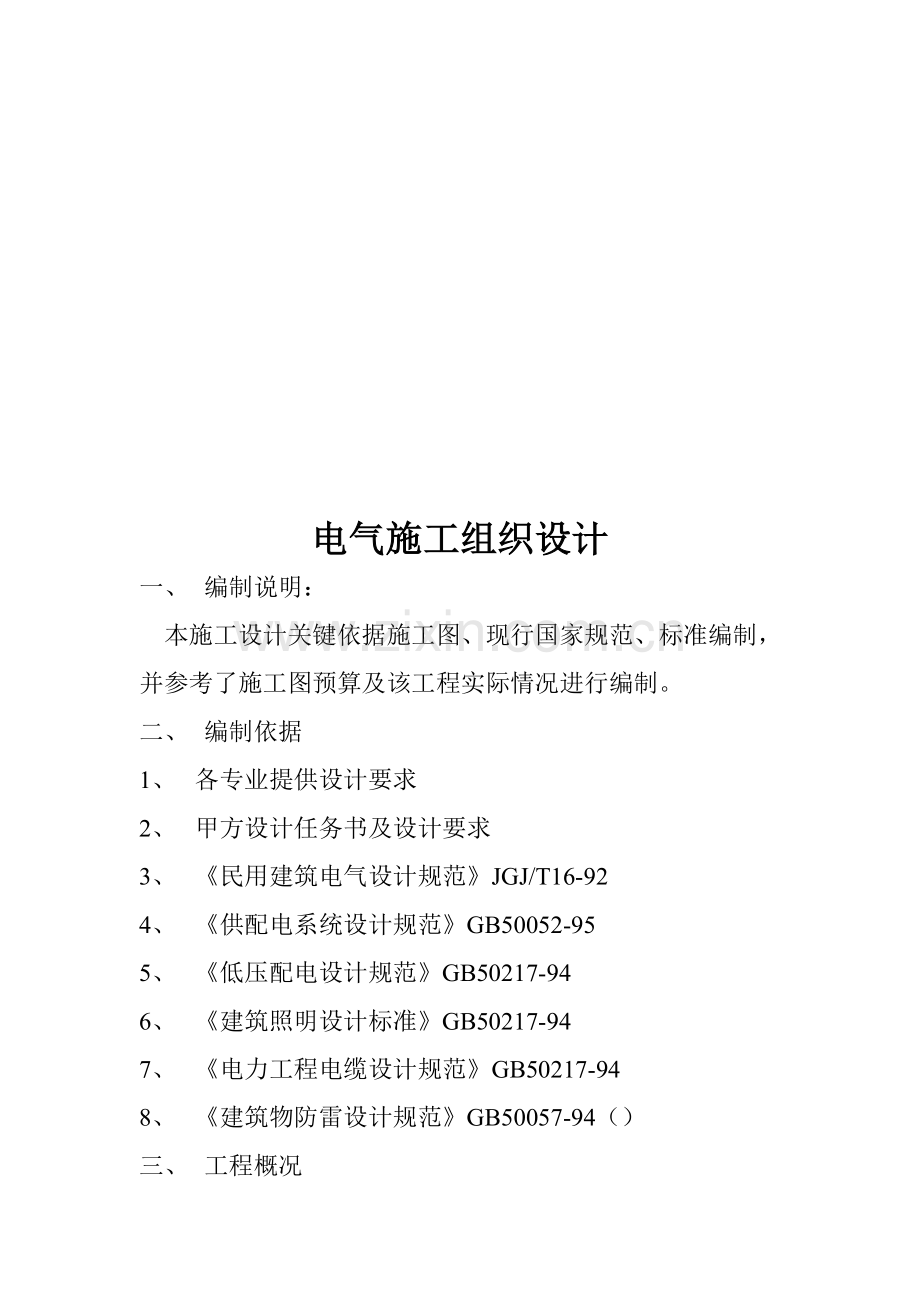

电气施工组织设计
一、 编制说明：
本施工设计关键依据施工图、现行国家规范、标准编制，并参考了施工图预算及该工程实际情况进行编制。
二、 编制依据
1、 各专业提供设计要求
2、 甲方设计任务书及设计要求
3、 《民用建筑电气设计规范》JGJ/T16-92
4、 《供配电系统设计规范》GB50052-95
5、 《低压配电设计规范》GB50217-94
6、 《建筑照明设计标准》GB50217-94
7、 《电力工程电缆设计规范》GB50217-94
8、 《建筑物防雷设计规范》GB50057-94（）
三、 工程概况

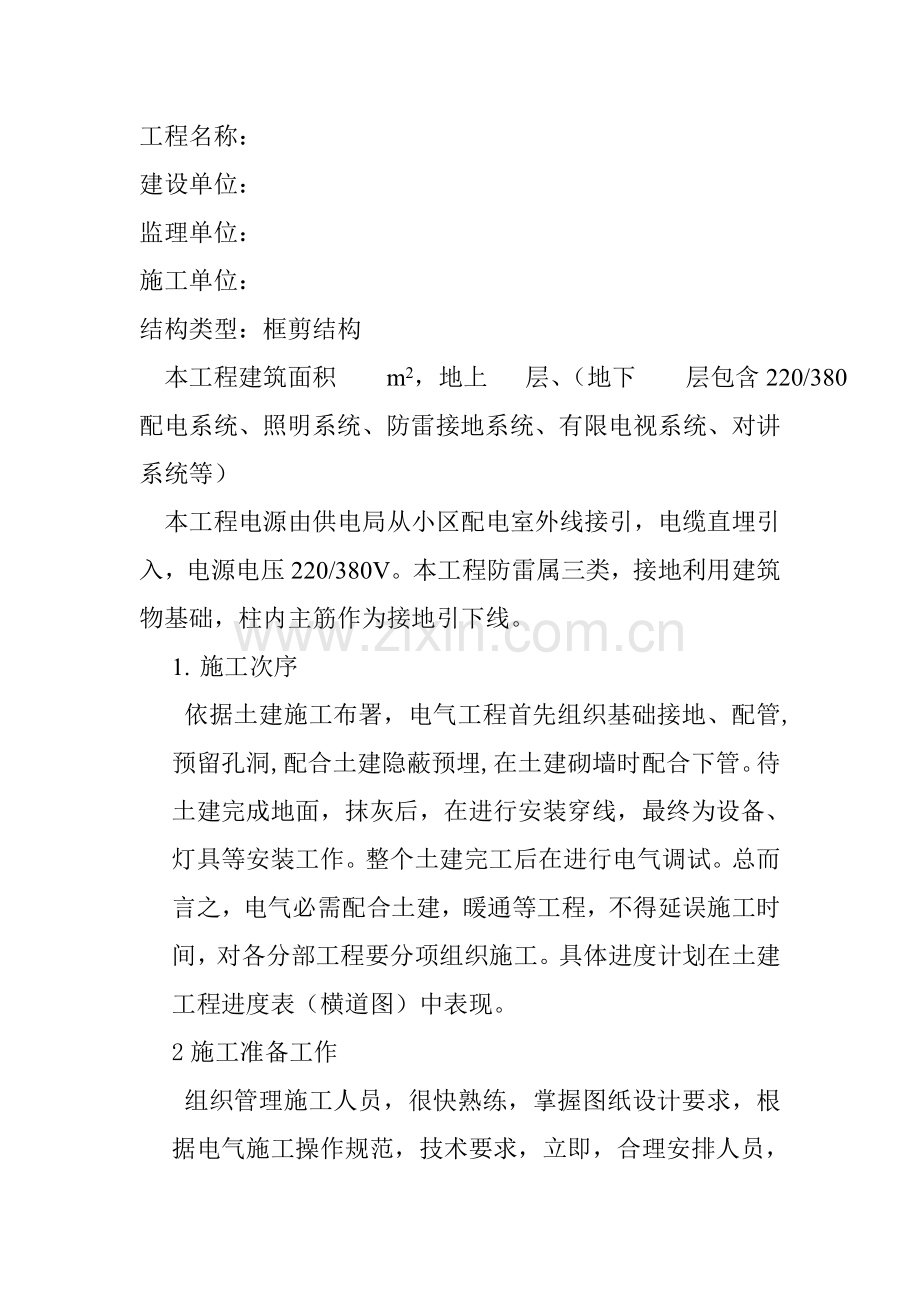

工程名称：
建设单位：
监理单位：
施工单位：
结构类型：框剪结构
本工程建筑面积 m2，地上 层、（地下 层包含220/380配电系统、照明系统、防雷接地系统、有限电视系统、对讲系统等）
本工程电源由供电局从小区配电室外线接引，电缆直埋引入，电源电压220/380V。本工程防雷属三类，接地利用建筑物基础，柱内主筋作为接地引下线。
1. 施工次序
依据土建施工布署，电气工程首先组织基础接地、配管,预留孔洞,配合土建隐蔽预埋,在土建砌墙时配合下管。待土建完成地面，抹灰后，在进行安装穿线，最终为设备、灯具等安装工作。整个土建完工后在进行电气调试。总而言之，电气必需配合土建，暖通等工程，不得延误施工时间，对各分部工程要分项组织施工。具体进度计划在土建工程进度表（横道图）中表现。
2施工准备工作
组织管理施工人员，很快熟练，掌握图纸设计要求，根据电气施工操作规范，技术要求，立即，合理安排人员，并由专业人员负责施工前技术交底，做好交底统计根据施工步骤施工。了解土建，暖通施工图，对立即了解各项目系统要求，安排供给工地合格材料。
五、关键项目标施工方法
（一）暗配管及箱、盒安装工程
本工程关键以阻燃PVC管为主附以部分钢管，不一样规格管材在进场之前，必需要有产品合格证，而且有检验汇报，
经过材料报验审批后方可进入施工现场。
管材暗设工艺步骤：
暗管敷设 预制加工 测定盒箱位置 稳住盒箱
管路连接 暗管敷设方法
1、钢管：
本工程钢管连接方法采取套管焊接，钢管用或无齿锯切断，要求管口必需平整、光滑、无毛刺、管内铁屑要清除：管和管、管和盒（箱）等到件应用插入法连接；连接处结合面要牢靠密封，露出地面管口，要采取保护方法。
在煨弯过程中，不应有折皱、凹穴和裂纹现象，弯曲半径不应小于管径6倍。
2、阻燃PVC管：
本工程配管关键为PVC阻燃管塑料管，不一样规格PVC阻燃塑料管在进场之前必需有产品合格证，并有检验汇报，经过材料报验审批后方可进入工地。
（1）阻燃PVC管含有防潮、耐酸碱、阻燃、绝缘、可冷弯、易截等特点，所以，PVC管管口必需平整、光滑；管和管、管和盒（箱）等件应用插入法连接；连接处结合面要涂专业胶合剂，接口要牢靠密封。
（2）阻燃PVC管在穿梁、柱及易受机械损伤地方，要用钢管保护。埋在地下或楼板内PVC管，在露出地面时，要采取保护方法。
（3）在煨弯过程中，不应有折皱、凹穴和裂纹现象，弯曲半径不应小于管外径6倍。
3、箱位置：
依据设计图纸要求，确定盒箱轴线，以土建弹出水平线为基准，挂线找平，标出盒箱实际尺寸位置，同时要求除设计图中，同一房间多种盒标高不一样外，通常同一房间盒位标高一致，并同一排放置盒要求间距为120mm，同一排开关盒要求间距为20mm，并开关盒距门边为150mm-200mm同一室内插座标高许可偏差5m同一平面内插座许可偏差2m.
4、稳盒、箱：
在稳定盒、箱时要求盒边灰浆饱满，平整牢靠、坐标正确，并要求突出墙面10mm-15mm，也可依据土建工程抹灰厚度，确定盒、箱突出墙面距离，总而言之盒、箱在土建抹灰完成后要和墙面平整，最大偏差不超出2mm。
由地面引出管路至照明箱盒时，可直接焊接在角钢支架上，采取定型盘、箱、盒、箱下侧100-150mm处加稳定支架，将管固定在支架上，盘、箱安装应牢靠平整，开孔整齐并和管径相吻合，要求管入盘、箱必需套丝，用内外锁母锁紧、锁平、采取金属软管连接时，应采取金属软管接头连接，金属软管用管卡固定，其固定间距小于1千米。
5、钢管连接
1、配电箱（盘）为国家标准型号，铁制箱（盘）、箱门及电器金属外壳均应有显著可靠PE线接地，PE线不许可利用盒箱串接。
2、箱内配线需排列整齐、并绑扎成束，在活动部位应两端固定，盘面引出及引进导线应留有合适余度，方便检验。
3、导线拔削处，不应伤线芯，线芯不得过长，导线压头应牢靠可靠，多股导线不能盘圈压接，应加装压线端子，如必需穿孔用顶丝接时，应粘贴后再压接，不得降低导线股数。
4、在安装配电箱（盘）面时，多种电器设备不许可带电，且箱（盘）面必需连接PE线。
5、垂直暗中设备，必需上端接电源，下端接负荷，横装，左侧（面对箱、盘）接电源，右侧接负荷。
6、零线在配电箱（盘）上应用零线端子分路，零线端子板分支排列位置应和盘面开关相对应。
7、配电箱（盘）上连接应涂有黄、绿、红颜色，双色线为保护底线。
8、（盘）上电器具、仪表要安装牢靠、平整、洁净，间距均匀，按规范要求间距安装，安装铜段子无松动、启闭灵活、零部件齐全，本工程配电箱盘为成套设备，在进场后必需检验，检验设备是否齐全，安装是否牢靠，发觉问题立即处理处理，安装设备垂直度，许可偏差3mm。
9、箱内设备、仪表、盘面安装完成后，首先用仪表检验、校对、调整无误后试送电，并标明编号。
10、绝缘检测见管内穿线绝缘检测。
11、明装配电盘，依据实际需要另行交底。
六、施工管理方法：
1、认真落实实施上级主管部门及企业制订技术管理要求和相关技术管理文件，严格落实实施技术规范、工艺标准、操作规程。
2、建立健全现场管理体系，明确技术人员岗位责任制，定时检验、考评。
3、认真做好施工组织设计，质量计划等编制、实施、检验及施工方案补充工作，认真做好总结。
4、认真熟悉图纸、图纸会审、参与设计交底、技术交底、分部分项工程验收，做好变更等资料。
5、做好原材料试验及进场材料检验、验收工作、并留有具体资料，认真做好统计。
6、立即搜集多种原始材料，技术数据，整理归档。待工程完工后，按时做好完工图。
（二）、质量管理方法：
为确保工程质量，企业配置了专职质量管理人员，项目经理、技术员、安全员、班组长全部要各负责，层层把关。
每个项目全部要落实到人，谁责任谁负。而且实施必需奖罚制度。
对于材料质量管理，材料员要严格把好质量关，对进场材料要有产品合格证，和对应检验、试验汇报、确定质量无误后方可进场。进场材料要全部入库，并做好防雨水，防潮方法以免影响材质。
（三）安全文明施工方法
落实“安全第一”“质量第一”方针，严格遵守安全生产规章制度，严格根据安全操作规程和各项安全方法，做好各级安全技术交底，加强安全教育和安全检验，建立健全安全文明体系。
1、对进场施工人员进行安全教育，现场要有显著“小心触电”标志，和预防触电安全标志，认真落实到每个人。
2、严格实施建筑主管部门施工现场安全防护要求，在施工前要有针对性安全技术方法和书面交底。
3、入场电工全部要进行安全培训，培训内容关键为电气安全知识，对其它工种安全知识也要由安全员进行讲解，电工必需持证上岗。
4、进场材料注意节省、保护、施工时做到现场清洁，材料摆放整齐，做到完工场清。
5、电气为配合工程，施工中必需和土建、水暖、消防等工程亲密配合，做到互帮互让，确保工程进度，质量、按时完工。
（四）、成品保护方法
成品分为两种：一个为进场成品，如灯具、配电箱、设备、另一个为施工完成后成品，这两种成品全部要妥善保护，具体每种、每个分项工程保护方法依据实际情况另加说明。
（五）劳动力及机具安排方法：
1、劳动力安排：
电工: 10人
焊工： 2人
2、机具安排
电焊机： 2台
电钻： 2台
电锤： 1台
无齿锯： 1台

施工组织设计（方案）报审表
工程名称：鄂尔多斯市D区项目11-1#楼

致：内蒙古金长城监理企业（监理单位）

我方已依据施工协议相关要求完成了鄂尔多斯市学府华庭D区项目11-1#电气施工组织设计编制，并经我单位上级技术责任人审查同意，请给予审查。

附：电气施工组织设计

承包单位（章）：河南省大成建设工程

项目经理：

日 期 ：

专业监理工程师审查意见：

专业监理工程师

日期

总监理工程师审查意见：

项目监理机构：内蒙古金长城监理企业

总监理工程师：

日 期：
