高架支模综合项目施工专项方案.doc

一、编制根据
1、《危险性较大工程安全专项施工方案编制及专家论证审查办法》（建设部文献）
2、淄博齐翔研发中心工程设计图纸
3、《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130-
4、《砼构造工程质量验收规范》 GB50204-
5、《建筑工程施工质量验收统一原则》 GB50300-
6、《山东建筑工程施工工艺规程》 DBJ14-032-
7、PKPM安全计算软件：中华人民共和国建筑科学研究院

二、工程概况
工程名称：鹤壁市都市家园5#、6#楼及地下车库
建设单位：鹤壁市山城区住房和城乡建设局
监理单位：鹤壁市科信建设监理有限公司
设计单位：河南国基建设集团有限公司
本工程为鹤壁市都市家园5#、6#楼基地下车库工程，位于鹤壁市山城区长风路中段路东。由两栋高层住宅楼和一种与之相连车库构成。住宅楼地上层数为17层，地上总高49.7米，地下一层。本工程主楼采用剪力墙构造，车库为框架构造，基本形式主楼为筏板基本，车库为独立基本。
本工程需要论证高支模区域最高构造高度为5.7米。况如下：

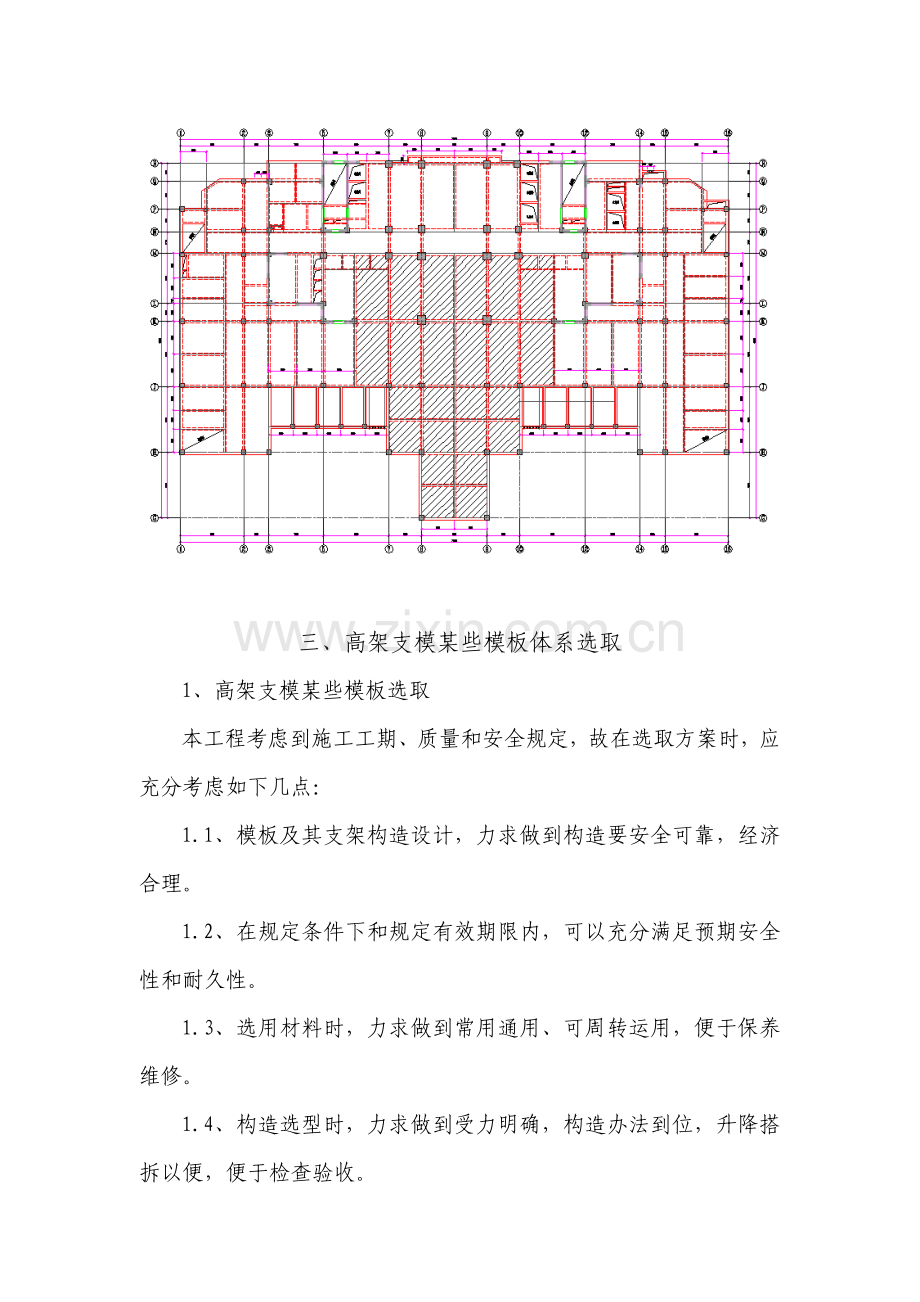

高架支模某些详见下图阴影某些所示。

三、高架支模某些模板体系选取
1、高架支模某些模板选取
本工程考虑到施工工期、质量和安全规定，故在选取方案时，应充分考虑如下几点：
1.1、模板及其支架构造设计，力求做到构造要安全可靠，经济合理。
1.2、在规定条件下和规定有效期限内，可以充分满足预期安全性和耐久性。
1.3、选用材料时，力求做到常用通用、可周转运用，便于保养维修。
1.4、构造选型时，力求做到受力明确，构造办法到位，升降搭拆以便，便于检查验收。
综合以上规定，采用如下施工方案：
本工程高架支模某些框架架体均落在-0.050米地下室顶板上，支撑架体高度为9米。柱采用15mm厚PVC模板，梁采用10mm厚竹胶板， 50×75方木背楞，主龙骨为φ48×2.8钢管抱箍（柱采用[5双槽钢背楞），梁中设φ16螺杆加固，支撑为扣件式钢管脚手架。板采用10厚竹胶板，50×75木龙骨，φ48×2.8钢管主龙骨，支撑为扣件式钢管脚手架。
2、高架支模某些模板体系设计
结合本工程建筑平面布置与构造特点，按高架支模某些实际状况对脚手架方案做以选定如下：
柱断面尺寸KZ1、KZ2：600mm×600mm，KZ13：1100mm×1100mm。上部框架梁断面尺寸重要有：400mm×800mm、400mm×700mm、350mm×700mm、300mm×700mm；次梁断面尺寸重要有:300mm×650mm；板厚150mm。
2.1、柱模板体系设计
KZ1、KZ2、KZ13独立支设高度皆为9米，故本方案受力复核时按KZ13断面尺寸1100mm×1100mm设计计算，KZ1、KZ2模板支设时按KZ13设计支模。
框架柱KZ13截面宽度 B=1100mm，B方向设φ16对拉螺栓2道，柱模板截面高度 H=1100mm，H方向设φ16对拉螺栓2道，柱模板计算高度为9000mm，柱箍间距500mm。柱箍采用双槽钢[5号槽钢背楞。柱模板竖楞采用50mm×75mm方木，B方向竖楞6根，H方向竖楞6根。面板厚度15mm厚PVC模板。KZ13受力复核详见附1：柱模板支撑计算书
2.2、梁模板体系设计
框架梁按断面400mm×800mm进行模板设计计算，次梁就断面300mm×650mm进行模板设计计算。
400mm×800mm框架梁，梁宽400mm，梁高800mm，梁模板选用10mm厚竹胶板，内龙骨采用方木50mm×75mm ，内龙骨间距200mm，外龙骨采用双钢管φ48×2.8mm钢管；木方垂直梁截面支设方式，梁底增长1根承重立杆，梁底采用3根50mm×75mm木方，顶托内托梁材料选取φ48×2.8mm单钢管。 梁两侧立杆间距0.8m，立杆上端伸出至模板支撑点长度0.1m。400mm×800mm框架梁受力复核详见附2主梁模板与支撑计算书；附3：主梁模板扣件钢管高支撑架计算书。
次梁按断面300mm×650mm，梁宽300mm，梁高650mm，梁模板选用10mm厚竹胶板，内龙骨采用方木50mm×75mm ，内龙骨间距200mm，外龙骨采用φ48×2.8mm钢管；木方垂直梁截面支设方式，梁底增长1根承重立杆，梁底采用3根50mm×75mm木方，顶托内托梁材料选取φ48×2.8mm单钢管。 梁两侧立杆间距0.8m，立杆上端伸出至模板支撑点长度0.1m。300mm×650mm框架梁受力复核详见附4：次梁模板与支撑计算书；附5：次梁模板扣件钢管高支撑架计算书。
2.3、板模板体系设计
楼板厚度为0.15m，模板面板采用10mm厚竹胶板。板底采用木方支撑形式，木方尺寸：50mm×75mm，木方间距300mm。脚手架搭设高度8.75m，满堂脚手架采用扣件式钢管架。立杆重要采用2m、4m、6m几种,立杆接长错开布置，顶底托采用可调托撑，步距1.5m，排距0.8m，纵向间距0.8m。满堂脚手架四边与中间及每隔4排支架立杆设立一道纵向剪刀撑，由底至顶持续设立；支撑体系在竖向中部增设持续水平剪刀撑，梁底立杆横向增设斜杆，其斜杆数量按总框格数量1/2设立，框架梁底两侧立杆增设竖向持续剪刀撑，以便形成“几何不可变杆系构造”体系，防止因浇筑混凝土时产生水平荷载导致崩塌现象。剪刀撑采用φ48×2.8mm钢管，通过旋转扣件与钢管立杆连接。对其支架复核详见附6：扣件钢管顶楼板模板支架计算书。

四、施工管理机构设立
1、管理机构设立
为了有效控制高架支模施工安全和架体稳定性，顺利完毕梁板构造体系混凝土浇筑工作，项目部特成立专项管理机构。
如下表所示。
序号
姓 名
职 务
职 能分 工
1
王德强
项目经理
安全施工第一负责人，组织现场按方案实行，负责施工所需人、财、物组织管理与控制，组织内部审核和安全评估。
2
杨波
技术负责人
负责方案编制、组织专家评审、上报审核和审批工作，向有关管理人员进行方案交底工作，专项技术交底审核工作，负责组织技术复核工作和模板支架验收。
3
郭兆红
生产经理
按方案实行，全面负责模板支撑架施工，参加模板支架验收。
4
常博文
安全员
负责方案实行施工安全监督、检查工作，督导架体维护。架体搭设操作人员技能证书核对及有关技能考核和模板支架验收。
5
常淑聪
技术科长
按方案实行，详细负责模板支撑架施工和进行专项技术交底、安全技术交底，操作人员技术培训工作和参加模板支架验收。
6
常玉城
木工班长
负责钢管及其配件材料质量，架体搭设质量监督、检查工作。
6
阎春霖
木工班长
负责架体定位、杆件水平纵向间距、步距、角度、垂直度等有关测量工作。
7
边存胜
主管材料员
按照国标对进场钢管、扣件等架体有关材料进行合格验收。
2、施工准备
2.1、仔细阅读并审核施工图，熟悉构造形状、尺寸，并按此选取合理模板支撑体系，设计合理、有效模板搭设方案，设计支撑体系布置详图。
2.2、依照工程进度状况及支撑体系布置图，编制各种材料备料筹划、筹划进场时间安排，保证模板支撑体系及时搭设及周转使用。
2.3、对脚手架及模板支设操作人员，安全管理人员做好详尽书面技术交底和安全交底，保证安装质量及安拆施工安全。

五、重要施工办法
1、工艺流程
地下室顶板砼浇筑完毕→搭设模板脚手架体系→下面铺设铁鞋、垫板→模板支撑体系搭设→独立框架柱钢筋→独立柱模板→框架梁板模板→框架梁板钢筋绑扎→框架砼浇筑→上部构造框架柱梁施工。
2、模板安装准备工作
2.1、由测量组放出模板及预留洞位置线；
2.2、墙柱混凝土接头在支模前应凿毛并清理干净；
2.3、按施工方案搭设支撑架；
2.4、由工长进行质量和安全技术交底；
2.5、封模前钢筋应验收完毕。
3、材料管理
3.1、钢管、扣件
1) 材质：所用材料应符合国家行业原则《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130）有关规定
2) 验收与检测，采购、租赁钢管、扣件必要有产品合格证和法定检测单位检测检查报告，生产厂家必要具备技术质量监督部门颁发生产允许证。并且使用前必要进行抽样检测。
3)钢管外观质量规定：
A、钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深划道；
B、钢管外径、壁厚、端面等偏差；钢管表面锈蚀深度；钢管弯曲变形应符合规定；
C、钢管应进行防锈解决。
4)扣件外观质量规定：
A、有裂缝、变形或螺栓浮现滑丝扣件禁止使用；
B、扣件应进行防锈解决。
3.2、技术资料
施工现场应建立钢管、扣件使用台帐，详细记录钢管、扣件来源、数量和质量检查等状况人员管理。
4、模板安装要点
4.1、墙柱模板安装必要在钢筋验收后来才干封模。模板底部要安装密封条，以防墙柱烂根。上部必要安装有效定位支撑以保证混凝土浇筑时模板垂直度；
4.2、墙柱模板必要按设计规定安装对拉螺栓；
4.3、梁模板安装应先安装底模，待钢筋绑扎完后再封侧模；框架梁梁侧模必要按本施工方案加设对拉螺栓。
4.4、应保证拼缝严密，在混凝土浇筑过程中派专人看护模板，随时检查模板支撑状况。
5、构造规定
5.1、架体总体规定
1)对剪刀撑、水平杆、周边拉结应采用一系列加强办法，高架某些支撑与浇完梁、柱混凝土间必要顶牢。
2)支模架体高宽比：模板支架整体高宽比不应不不大于5。
5.2、架体立柱
1）梁下优先采用可调托座，以满足支撑系统稳定性。
2）可调支托底部立柱顶端应沿纵横向设立一道水平拉杆。扫地杆与顶部水平拉杆之间间距，在满足模板设计所拟定水平拉杆歩距规定条件下，进行平均分派拟定歩距后，在每一步距处纵横向应各设一道水平拉杆。在最顶步距两水平拉杆中间应加设一道水平拉杆，水平拉杆端部均应与四周建筑物顶紧顶牢。
3）模板支架必要设立纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不不不大于200mm处立杆上，横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方立杆上。
4）钢管立柱底部应设铁鞋，顶部应设可调支托。
5）扣件式钢管立柱接长禁止搭接，必要采用对接扣件连接，相邻两立柱对接接头不得在同步内，且对接接头沿竖向错开距离不适当不大于500mm，各接头中心距离主节点不适当不不大于歩距1/3。
6)采用扣件式钢管立柱时，禁止将上段钢管与下段钢管立柱错开固定在水平拉杆上。
7）可调托座使用：可调托座与钢管交接处应设立横向水平杆，托座顶距离水平杆高度不应不不大于300mm。梁底立杆应按梁宽均匀设立，其偏差不应不不大于25mm,调节螺杆伸缩长度不应不不大于200mm。
5.3、架体水平杆
1) 每步纵、横向水平杆应双向拉通。
2) 搭设规定：水平杆接长宜采用对接扣件连接，也可采用搭接。对接、搭接应符合下列规定：
A、对接扣件应交错布置：两根相邻纵向水平杆接头不适当设立在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开距离不应不大于500mm；各接头至近来主节点距离不应不不大于纵距1/3；
B、搭接长度不应不大于1m，应等距离设立3个旋转扣件固定，端部扣件盖板边沿至搭接水平杆杆端距离不应不大于100mm。
3) 主节点处水平杆设立： 主节点处必要设立一根横向水平杆，用直角扣件扣接且禁止拆除。主节点两个直角扣件中心距不应不不大于150mm。
5.4、剪刀撑
剪刀撑涉及两个垂直方向和水平方向三某些构成。
1) 设立数量：
A、模板支架四边满布竖向剪刀撑，中间每隔四排立杆设立一道纵、横向竖向剪刀撑，由底至顶持续设立；
B、支撑体系在竖向中部增设持续水平剪刀撑，梁底立杆横向增设斜杆，其斜杆数量按总框格数量1/2设立，框架梁底两侧立杆增设竖向持续剪刀撑，以便形成“几何不可变杆系构造”体系，防止因浇筑混凝土时产生水平荷载导致崩塌现象。剪刀撑采用Φ48×2.8mm钢管，通过旋转扣件与钢管立杆连接。
2) 剪刀撑构造应符合下列规定：
A、每道剪刀撑宽度不应不大于4跨，且不应不大于6m，剪刀撑斜杆与地面倾角宜在45°-60°之间。倾角为45°时，剪刀撑跨越立杆根数不应超过7根；倾角为60°时，则不应超过5根；
B、剪刀撑斜杆接长应采用搭接；
C、剪刀撑应用旋转扣件固定在与之相交横向水平杆伸出端或立杆上，旋转扣件中心线至主节点距离不适当不不大于150mm；
D、设立水平剪刀撑时，有剪刀撑斜杆框格数量应不不大于框格总数1/3。
5.5、周边拉接
1)柱与梁板混凝土应分二次浇筑，模板支架应与施工区域内及周边已具备一定强度构件（墙、柱等）通过连墙件进行可靠连接。
2)框架梁支模架体必要与已浇筑完毕下部框架柱砼有效拉结

六、模板安全监控办法
梁板高支模采用扣件式脚手架支撑体系，在搭设和钢筋安装、混凝土浇筑施工过程中，必要随时监测。本方案采用如下监控办法：
1、班组寻常进行安全检查，项目每周进行安全检查，公司每月进行安全检查，所有安全检查记录必要形成书面材料。
2、寻常检查、巡逻重点部位：
2.1、杆件设立和连接、扫地杆、支撑、剪刀撑等构件与否符合规定。
2.2、底座与否松动，立杆与否符合规定。
2.3、连接扣件与否松动。
2.4、架体与否不均匀沉降、垂直度。
2.5、施工过程中与否有超载现象。
2.6、安全防护办法与否符合规范规定。
2.7、脚手架体和脚手架杆件与否有变形现象。
3、脚手架在承受六级大风或大暴雨后必要进行全面检查。
4、在浇筑梁板混凝土前，由项目部对脚手架全面检查，合格后才开始浇筑混凝土，浇混凝土过程中，由质检员、安全员对架体进行检查，随时观测架体变形。发现隐患，及时停止施工，采用办法保证安全后再施工。
构件容许偏差
序号
项目
容许偏差
检查工具
1
立杆钢管弯曲3m<L≤4m
4m<L≤6m
≤12
≤20
钢板尺
2
水平杆、斜杆钢管弯曲L≤6 m
≤30
钢板尺
3
立杆垂直度全高
绝对偏差≤100mm
吊线和卷尺
4
立杆脚手架高度H内
相对值≤H/400
钢板尺

七、安全施工办法
1、搭设安全技术办法
1.1、遵守高处作业安全技术规范关于规定。
1.2、架子作业时，必要戴安全帽，系紧安全带，穿工作鞋，戴工作卡，铺脚手架不准马虎操作，操作工具及零件放在工具袋内，搭设中应统一指挥，思想集中，互相集中，互相配合，禁止在脚手架搭设过程中，嘻笑打闹，材料工具不能随意乱意乱抛乱扔，吊运材料工具下方不准站人。
1.3、凡遇六级以上大风、浓雾、雷雨时，均不得进行高空作业，特别是雨后施工，要注意防滑，对脚手架进行经常检查，凡遇大风或停工段时间再使用脚手架时，必要对脚手架进行全面检查，如发现连接某些有松动，立杆、大横杆、小横杆、顶撑有左右上下位移，铁丝解除，脚手板断裂等现象，应及时加固解决。
1.4、立杆应间隔交叉由不同长度钢管，将相邻立杆对接接头位于不同高度上，使立杆薄弱截面错开，以免形成薄弱层面，导致支撑体系失稳。立杆接头与相近大横杆距离不适当不不大于步高三分之一，相邻立杆接头应互相错开，不应在同步高和同一跨距内，相邻接头高度宜>500mm。
1.5、同一水平和上下相邻两根大横杆接头均应互相错开，不得出当前同一跨间内，相邻水平间距应＞500mm。
1.6、所有钢管等材料必要经检查合格，无缺陷方可使用。
1.7、模板及其支撑系统在安装过程中必要设立可靠暂时防倾覆办法。
1.8、施工现场应搭设工作梯，作业人员不得爬支架上下。
1.9、高支模上高空临边要有足够操作平台和安全防护，特别在平台外缘某些应加强防护。
1.10、模板安装、钢筋绑扎、混凝土浇筑时，应避免材料、机具、工具过于集中堆放。
1.11、不准存在探头板及未固定杆件。
1.12、模板支撑不得使用腐朽、扭裂、劈裂材料。顶撑要垂直、底部平整坚实。
1.13、安装模板应按工序进行，当模板没有固定前，不得进行下一道工序作业。禁止运用拉杆、支撑攀登上下。
1.14、支模时，支撑、拉杆不准连接在脚手架或其她不稳固物件上。在混凝土浇筑过程中，要有专人检查，发现变形、松动等现象。要及时加固和修理，防止塌模伤人。
1.15、在现场安装模板时，所有工具应装入工具袋内，防止高处作业时，工具掉下伤人。
1.16、二人抬运模板时，要互相配合，协同工作。传送模板、工具应用运送工具或绳子绑扎牢固后升降，不得乱扔。
1.17、安装柱、梁模板应设暂时工作台，应作暂时封闭，以防误踏和坠物伤人。
1.18、模板支撑架搭设前必要铺设50mm脚手板，一旦发既有悬空现象，需及时用木楔子顶实。
2、拆除安全技术办法
2.1、模板拆除须待混凝土强度达到规范规定后进行，防止崩塌事故发生。
2.2、拆除模板时，应经施工技术人员按试块强度检查，确认混凝土已达到拆模强度时，方可拆除。
底模及其支架拆除时砼强度应符合下表规定
构造类型
构造跨度
按设计混凝土强度原则值百分率计（%）
板
≤2
50
>2、≤8
75
＞8
100
梁、壳
≤8
75
＞8
100
悬臂构件
≤2
100
＞8
100
2.3、拆模应严格遵守从上而下原则，先拆除非承重模板，后拆除承重模板，禁止抛掷模板。
2.4、高处、复杂构造模板拆除，应有专人指挥和切实可靠安装办法，并在下面标出作业区，禁止非操作人员接近，拆下模板应集中吊运，并多点捆牢，不准向下乱扔。
2.5、工作前，应检查所有工具与否牢固，扳手等工具必要用绳链系挂在身上，工作时思想集中，防止钉子扎脚和从空中滑落。
2.6、拆除模板采用长撬杆，禁止操作人员站在拆除模板下。在拆除楼板模板时，要注意防止整块模板掉下，特别是用定型模板作平台模板时，更要注意，防止模板突然所有掉下伤人。
2.7、拆除间歇时，应将已活动模板、拉杆、支撑等固定牢固，严防突然掉落，崩塌伤人。
2.8、已拆除模板、拉杆、支撑等应及时运走或妥善堆放，严防操作人员因扶空、踏空坠落。
2.9、在混凝土墙体、平台上有预留洞时，应在模板拆除后，随后在墙洞上做好安全防护，或将板洞盖严。

八、应急预案
1、概况
本工程楼层高度高，在此区域内施工极也许发生高空坠落、模板坍塌、物体等重大事故。本预案针对上述也许发生高空坠落、模板坍塌及物体打击紧急状况应急准备和响应。
2、机构设立
为对也许发生事故可以迅速反映、求助，项目部成立应急求助小组。由项目经理王德强任组长。负责事故现场指挥，统筹安排等。
当施工再起发生事故，若应急救援小组组长不在位时，由副组长郭兆红负责现场指挥救援。
3、机构职责
负责制定事故防止工作有关部门人员应急救援工作职责。
负责突发事故防止办法和各类应急救实行准备工作，统一对人员，材料物资等资源调配。
进行有针对性应急救援应变演习，有筹划区别任务，明确责任。
当发生紧急状况时，及时报告公司应急救援领导小组并及时采用救援工作，尽快控制险情蔓延，必要时，报告本地部门，获得政府及有关部门协助。
4、应急救援工作程序
当事故发生时小构成员及时向组长报告，由组长上报公司，必要时向本地政府有关部门，以获得政府部门协助。
由应急救援领导小组，组织项目部全体员工投入事故应急救援抢险工作中去，尽快控制险情蔓延，并配合、协助事故解决调查工作。
事故发生时，组长或其她成员不在现场时，由在现场其她成员作为暂时现场救援负责人负责现场救援指挥安排。
项目部指定负责事故收集、记录、审核和上报工作，并严格遵守事故报告真实性和时效性。
5、救援办法
5.1、高空坠落应急救援办法
现场只有1人时应大声呼救；2人以上时，应有1人或多人去打“120”急救电话及立即报告应急救救援领导小组急救。
仔细观测伤员神志与否苏醒、与否昏迷、休克等现象，并尽量理解伤员落地身体着地部位，和着地部位详细状况。
如果是头部着地，同步伴有呕吐、昏迷等症状，很也许是颅脑损伤，应当迅速送医院急救。如发现伤者耳朵、鼻子有血液流出，千万不能用手帕棉花或纱布去堵塞，以免导致颅内压增高或诱发细菌感染，会危及伤员生命安全。
如果伤员腰、背、肩部先着地，有也许导致脊柱骨折，下肢瘫痪，这时不能随意翻动，搬动是要三个人同步同一方向将伤员平直抬于木板上，不能扭转脊柱，运送时要平稳，否则会加重伤情。
5.2、模板、坍塌应急救援办法
当发生支模坍塌事故时，及时组织人员及时急救，防止事故扩大，在有伤亡状况下控制好事故现场；
报120急救中心，到现场急救伤员。（应尽量说清晰伤员人数、状况、地点、联系电话等，并派人到路口等待）；
急报项目部应急救援小组、公司和关于应急救援单位，采用有效应急救援办法；
清理事故现场，检查现场施工人员与否齐全，避免漏掉伤亡人员，把事故损失控制到最小；
预备应急救援工具：切割机、起重机、药箱、担架等。
5.3、物体打击应急救援办法
当物体打击伤害发生时，应尽快将伤员转移到安全地点进行包扎、止血、固定伤肢，应急后来及时送医院治疗。
1）止血：依照出血种类，采用加压包止血法、指压止血法、堵塞止血法和止血带止血法等。
2）对伤口包扎：以保护伤口、减少感染，压迫止血、固定骨折、扶托伤肢，减少伤痛。
3）对于头部受伤伤员，一方面应仔细观测伤员神志与否苏醒，与否昏迷、休克等，如果有呕吐、昏迷等症状，应迅速送医院急救，如果发现伤员耳朵、鼻子有血液流出，千万不能用手巾棉花或纱布堵塞，由于这样也许导致颅内压增高或诱发细菌感染，会危及伤员生命安全。
4）如果是轻伤，在工地简朴解决后，再到医院检查；如果是重任，应迅速送医院拯救。
备应急救援工具材料筹划表
序号
器材或设备
数量
重要用途
1
支架
若干
支撑加固
2
模板、木枋
若干
支撑加固
3
担架
2个
用于急救伤员
4
止血急救包
4个
用于急救伤员
5
手电筒
6个
用于停电时照明求助
6
应急灯
6个
用于停电时照明求助
7
爬梯
3樘
用于人员疏散
8
对讲机
8台
联系指挥求助
