降水井综合项目施工专项方案.doc

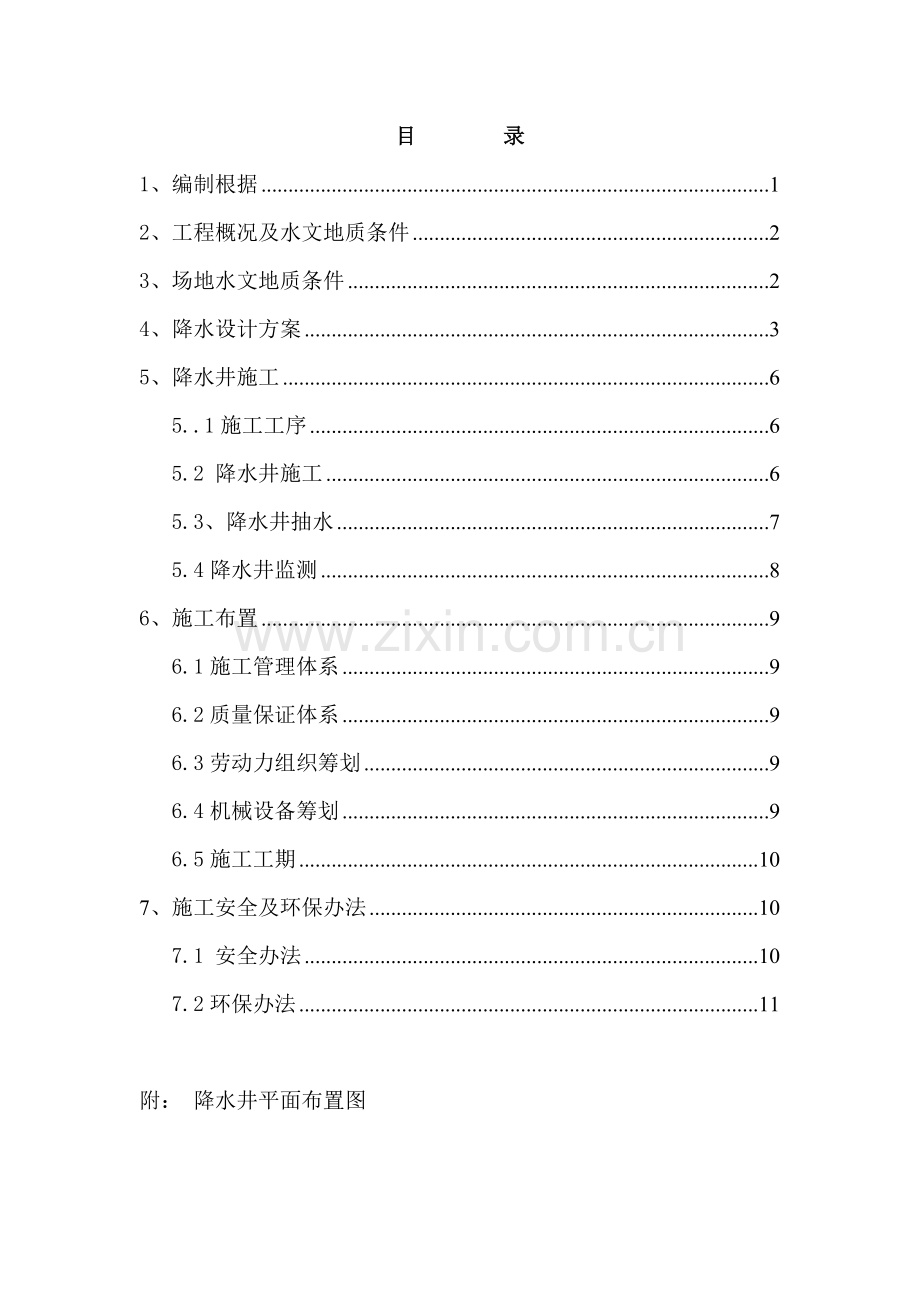

目 录
1、编制根据 1
2、工程概况及水文地质条件 2
3、场地水文地质条件 2
4、降水设计方案 3
5、降水井施工 6
5..1施工工序 6
5.2 降水井施工 6
5.3、降水井抽水 7
5.4降水井监测 8
6、施工布置 9
6.1施工管理体系 9
6.2质量保证体系 9
6.3劳动力组织筹划 9
6.4机械设备筹划 9
6.5施工工期 10
7、施工安全及环保办法 10
7.1 安全办法 10
7.2环保办法 11

附： 降水井平面布置图

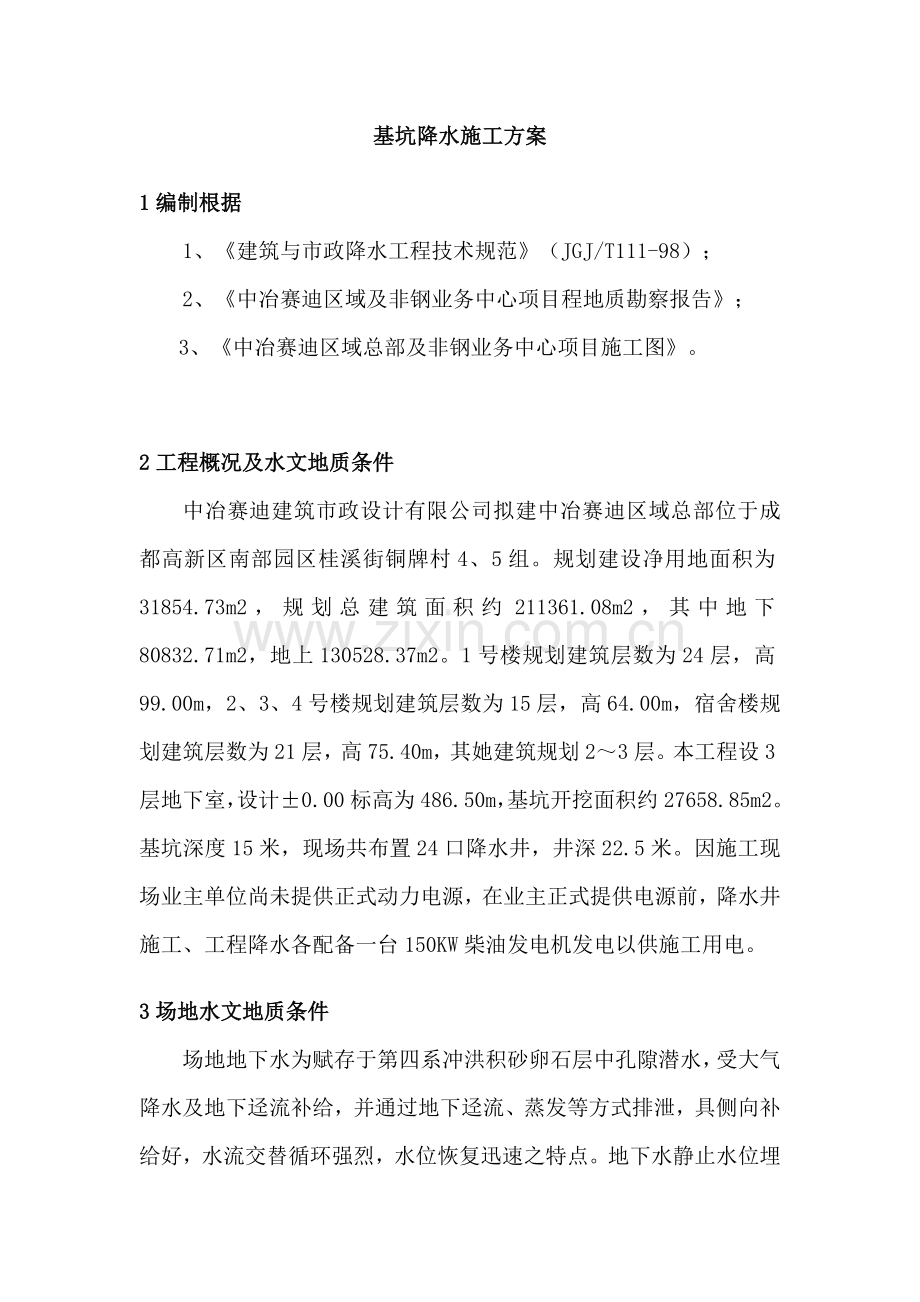

基坑降水施工方案
1编制根据
1、《建筑与市政降水工程技术规范》（JGJ/T111-98）；
2、《中冶赛迪区域及非钢业务中心项目程地质勘察报告》；
3、《中冶赛迪区域总部及非钢业务中心项目施工图》。

2工程概况及水文地质条件
中冶赛迪建筑市政设计有限公司拟建中冶赛迪区域总部位于成都高新区南部园区桂溪街铜牌村4、5组。规划建设净用地面积为31854.73m2，规划总建筑面积约211361.08m2，其中地下80832.71m2，地上130528.37m2。1号楼规划建筑层数为24层，高99.00m，2、3、4号楼规划建筑层数为15层，高64.00m，宿舍楼规划建筑层数为21层，高75.40m，其她建筑规划2～3层。本工程设3层地下室，设计±0.00标高为486.50m，基坑开挖面积约27658.85m2。基坑深度15米，现场共布置24口降水井，井深22.5米。因施工现场业主单位尚未提供正式动力电源，在业主正式提供电源前，降水井施工、工程降水各配备一台150KW柴油发电机发电以供施工用电。
3场地水文地质条件
场地地下水为赋存于第四系冲洪积砂卵石层中孔隙潜水，受大气降水及地下迳流补给，并通过地下迳流、蒸发等方式排泄，具侧向补给好，水流交替循环强烈，水位恢复迅速之特点。地下水静止水位埋深3.5～4.5m，相应标高479.69～481.53m，依照区域水文地质资料，场地位于成都冲洪积扇扇尾，地下水位枯、丰水期年变化幅度为1.50～2.50m。

4降水设计方案
4.1基本参数取值
依照场地周边工程勘察报告及基坑施工规定，采用管井井点法降水。
降水设计基本参数如下：
地下水静止水位埋深：3m；
管井半径：=0.15m；
含水层厚度：=12m；
地下水等效渗入系数：=20m/d；
基坑降水深度：=13m；
滤水管长度：l=2.5m；
基坑面积：=29048m2；
滤管半径：=0.15m。
4.2降水设计
依照该地区地下水埋藏状况，通过计算求拟建物基坑地下水位下降与基坑涌水量两者关系，为方案设计提供根据。
（1）水文地质计算
①基坑中心点起算等效半径
A=29048m2
ro=(A/π)1/2=（29048÷3.14）1/2=96.18m
②群井影响半径
R0=R+ro=2S(KH)1/2+ro=2×13×（20×12）1/2=402.79m
③基坑涌水量：
Q涌=1.366K×S（2H-S）÷lg(R0/ro)
=1.366×20×13×（2×12-13）÷lg(402.79/96.18)
=6281（m3/d）
④拟定单井出水量
q=65πrwlK1/3=65×3.14×0.15×2.2×（20）1/2=301.21（m3/d）
⑤求出管井数量
n=1.1(Q/q）=24（口）
依照地区经验及现场状况，实际布置降水井共计24口。
（2）井数及布置
拟建物场地总布井数24口井，井深22.5m，井间距约30米。选用水泵不不大于20吨/小时，泵扬程不低于25m。
本基坑由于基底处为泥岩，透水性较差，降水难度差。施工过程中电梯井及集水坑处降水应结合明排降水解决。
4.3降水井井身构造
降水井深度：22.5m
降水井井径：Ф580mm
滤水管管径：Ф280mm
滤 料：φ6—12mm砾石,填至进口下2.5m后改用粘性土
降水井间距：30m
井身构造如下图：

4.4降水井布置
降水井布置是保证降水效果一种重要环节。本次降水工程井点布置普通间距为30m，基于本基坑形状呈长方形，降水井距红线周边距离为1.5m。同步在施工中运用收集到关于水文地质资料，抽水实验成果再作恰当调节。
详细布置见附图一 降水井平面布置图
4.5施工技术办法
由于本基坑上部含水层属粉土夹粉砂，地下水位较高变化较大，地下水重要接受大气降水和地下管线渗漏补给，其含水介质渗入性差；因而，含水层进行降水具备一定难度，为了保证本基坑降水效果，本次降水在布井和施工中采用如下几种方面技术办法：
①、 加深降水井深度
从水文地质资料分析，含水介质为粉土夹粉砂、粉砂，渗入性强，涌水量大特点，因而加大降水井深度以增大渗流梯度，保证降水效果。
②、合理布井
根据本基坑平面形态，按基坑四周每30m布置一口井。
③、完善成井工艺、保证成井质量
由于本次降水涉及到含水层属粉砂含水层，且各含水层渗入性较差，含水层赋存层位变化较大。因而，只有完善成井工艺才干保证成井质量。在降水井施工过程中，采用多次重复、内部循环洗井法成井。
④、加设引排设施
根据本工程水文地质条件，含水层含水介质均为粉土夹粉砂、粉砂土，其持水度大，均匀性差，基于上述特性，在施工中如浮现坑壁、坑底渗水现象，可采用加设引排设施，以保证基坑及基本施工正常进行。
5降水井施工
5..1施工工序

按设计测放井点→钻机就位→凿井至设计深度→清洗井内泥浆,且及时下管并投掷滤料(滤料用φ6—12mm砾石,填至进口下2.5m后改用粘性土)→洗井至井水清澈后完毕一口井凿井施工。
5.2 降水井施工
1.放线:依照《基坑降水井平面布置图》和现场红线点,用经纬仪结合钢尺施放降水井位置。
2.成孔:在降水井施工位置用CZ-22型钻机冲击钻进,泥浆护壁,成孔时应注意垂直度和孔径,以及泥浆用量,终孔前用皮尺仔细测量孔深。
3.下井管:在检查钻孔深度和直径后,用钻机卷扬机将井管下入孔中,施工时注意井管之间对口吻合和焊接牢固,以及井管应居中,井管下入设计深度误差不得超过10厘米。
4.填砾石:将筛分后符合规定砾石沿井管四周均匀倒入孔中,施工时应保持井管垂直。
5.洗井:用空压机将护壁泥浆洗出孔外,泥浆应清洗干净,保证地下水能畅通进入井管。
5.3、降水井抽水
（1）工序
安装沉砂池→安装排水管道→检查井深→安装配电装置→下泵→抽水
（2）施工
1.修沉砂池:修在距离基坑边沿2.00米以外地面上,用钢板焊接三级沉砂池，内刷防腐漆二遍。
2.安装排水管道:排水管道采用铁管,沿基坑边沿地面布置,管道接头用橡胶垫防水。
3.检查井深:采用皮尺对井深进行检查。
4.安装配电装置:每个井安装一种配电箱,电线采用沿围墙基本+300mm架设。
5.下泵:将检查合格潜水泵缓慢放入井管中,泵底深度距离井底20厘米。
6.抽水:潜水泵接好电线并检查无误后,进行抽水,抽水过程中依照水量大小,及时更换适合流量潜水泵。
7.排水:排水地方至场地外南华路市政排水管网。

5.4降水井监测
为了掌握场地含水层水文地质条件变化，做到降水井点布置合理，达到较好基坑降水效果，在降水进行施工及降水过程中对降水井进行监测，监测内容涉及如下几种方面：
①、在降水井施工过程中，及时采用含水层岩样，分析含水介质变化，及其水文地质条件变化，为合理布井提供根据。
②、在洗井过程中监测井深、地下水位变化，并实时进行实验抽水，拟定各单井涌水量，为选取降水泵型据供参数。
③、降水工作开始后每天早、中、晚对降水井水各测一次，以便及时掌握降水效果。
④、地下水位达到稳定后保证每天观测一次水位，根据地下水位变化历时曲线，调节水泵投入量，达到减少能耗、保护地下水资源目。
⑤、每二天测量一次降水井深度，掌握降水井沉砂量，以便发现失效降水井，做到及时解决，延长降水井寿命。
6施工布置
6.1施工管理体系

项目经理

安全主管
技术经理
执行经理

环 卫
降水队主管
材料
安 全

洗井
成 孔

质 量

抽水试 验
资料
测 量

6.2质量保证体系
组 长：项目经理。
副组长：执行经理、技术负责人。
组 员：质量员、实验员、测量员、资料员、施工员。
6.3劳动力组织筹划
1、降水井施工8人；
2、电工1人。
3、其他辅助人员：5人
4、管理人员：2名
6.4机械设备筹划
机械设备见下表：
表、机械设备筹划表
序号
设备名称
规格
单位
数量
降水
1
钻机
CZ-22
台
2
2
配电箱

台
24
3
空压机
9m3
台
1
4
手推车

辆
2
5
潜水泵
5.5KW
台
24
6.5施工工期
两台钻机同步施工，共计工期24天。
6.6施工质量控制
降水井施工质量好坏不但影响降水效果,并且严重时还也许危及到周边建筑物安全,因而施工中应注意如下几点:
（1）成孔时应注意垂直度﹑孔径﹑孔深和泥浆用量,孔径不应不大于580mm。
（2）填砾直径应依照工程中详细状况分段选用不同直径豆石,此外应设立定中器,防止大量来砂破坏地基土。
（3）洗井应不少于一次活塞洗井,拉活塞时间应不少与半小时,洗井应作到水清砂尽。
（4）沉砂池和排水管道应注意防水,不得有水漏入土层中。
（5）抽水用电注意漏电保护。

7施工安全及环保办法
7.1 安全办法
①、 施工人员进入现场要戴安全帽，钻塔下禁止站人。
②、 民工队进场要进行安全教诲和交底。并订立安全合同书。
③、 设立电工值班制度，非电工不得随意接电，电工应随时检查电路状况，排除隐患。
④、 现场禁止使用明火。
⑤、 机械维修、清理应在断电后清扫，并由电工拉闸上锁，清扫完后再告知电工通电，以避免人员伤亡。
⑥、 机械操作手，电气焊工、电工，应持证上岗，并严格执行安全操作规程。
⑦、 配电箱、开关箱位置合理，内部设施符合规定，箱体整洁牢固加锁。
7.2环保办法
①、 设立泥浆沉淀池，泥浆污水经沉淀后排入市政污水井。
②、 施工场地无随处大小便，施工垃圾及时清理。
③、 降水外排水设立泥浆池经沉淀后排入市政污水井。
④、 施工人员不许大声喧哗。
⑤、 钻机等强噪声设备按建委规定，控制施工时间。
⑥、 增长环保意识，对在施工人员入场迈进行一次环保教诲。
