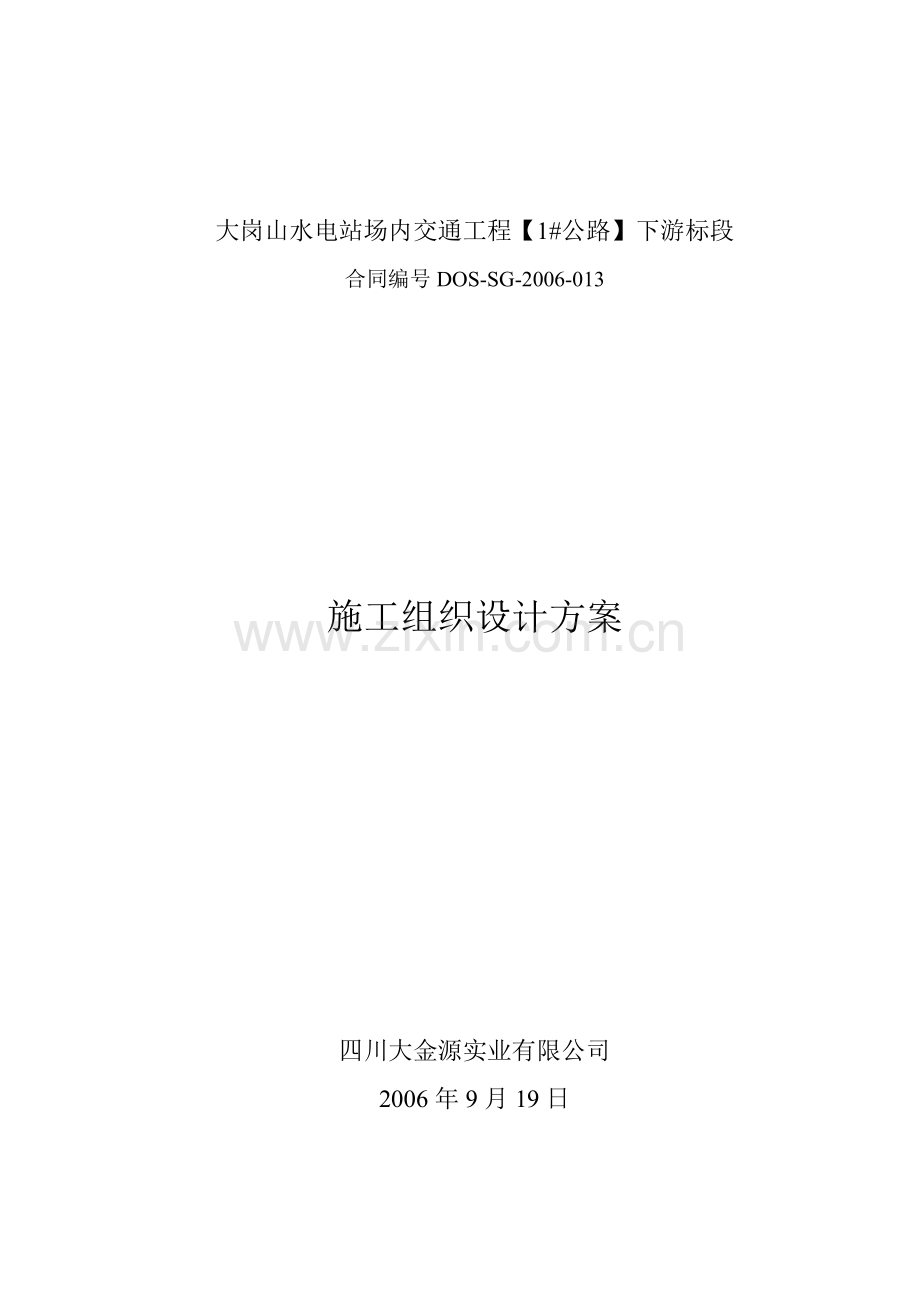

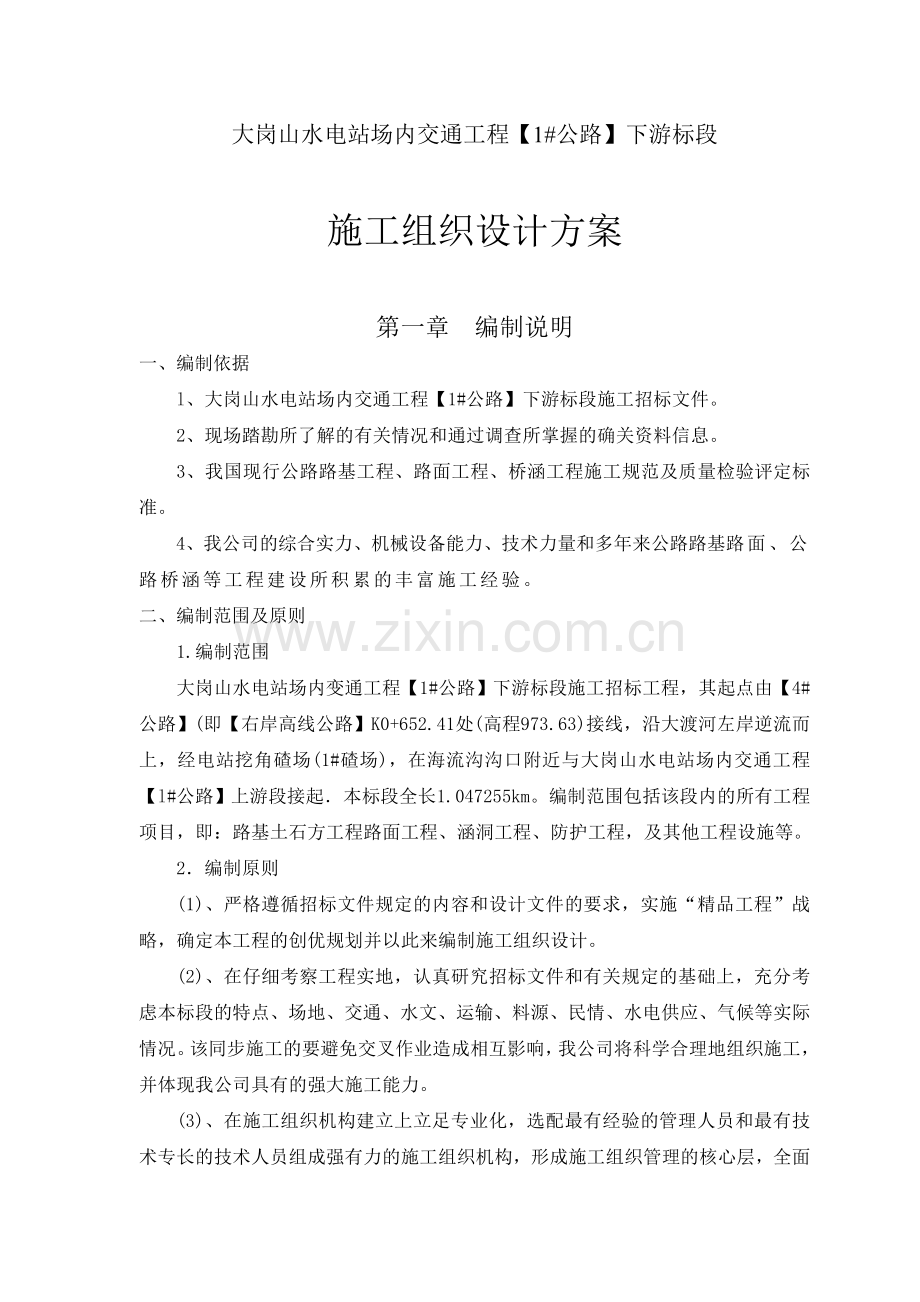

大岗山水电站场内交通工程【1#公路】下游标段合同编号DOS-SG-2006-013 施工组织设计方案四川大金源实业有限公司 2006年9月19日大岗山水电站场内交通工程【1#公路】下游标段施工组织设计方案第一章编制说明一、编制依据 l、大岗山水电站场内交通工程【1#公路】下游标段施工招标文件。 2、现场踏勘所了解的有关情况和通过调查所掌握的确关资料信息。 3、我国现行公路路基工程、路面工程、桥涵工程施工规范及质量检验评定标准。 4、我公司的综合实力、机械设备能力、技术力量和多年来公路路基路面、公路桥涵等工程建设所积累的丰富施工经验。二、编制范围及原则 1.编制范围大岗山水电站场内变通工程【1#公路】下游标段施工招标工程，其起点由【4#公路】(即【右岸高线公路】K0+652.41处(高程973.63)接线，沿大渡河左岸逆流而上，经电站挖角碴场(1#碴场)，在海流沟沟口附近与大岗山水电站场内交通工程【l#公路】上游段接起．本标段全长1.047255km。编制范围包括该段内的所有工程项目，即：路基土石方工程路面工程、涵洞工程、防护工程，及其他工程设施等。 2．编制原则 (1)、严格遵循招标文件规定的内容和设计文件的要求，实施“精品工程”战略，确定本工程的创优规划并以此来编制施工组织设计。 (2)、在仔细考察工程实地，认真研究招标文件和有关规定的基础上，充分考虑本标段的特点、场地、交通、水文、运输、料源、民情、水电供应、气候等实际情况。该同步施工的要避免交叉作业造成相互影响，我公司将科学合理地组织施工，并体现我公司具有的强大施工能力。 (3)、在施工组织机构建立上立足专业化，选配最有经验的管理人员和最有技术专长的技术人员组成强有力的施工组织机构，形成施工组织管理的核心层，全面负责工程安全、质量、进度，保证人力、物力、财力的分配等，直接对建设单位和监理工程师负责，对本工程负责。 (5)、在机械设备检测仪器配置方面立足高效的机械化作业及现代化的检测手段，为保证质量、工期提供强有力的设备和检测保证。 (6)、在工期安排上，充分考虑各分项工程及单立单位工程的施工工期，立足于合理化，仔细分析，精心安排各分项工程的施工顺序，绝对避免不合埋的安排造成的施工干扰及窝工现象。 (7)、在施工方案的制定、施工工艺的选择、施工技术的实施方面立足规范化及标准化，优先选用科学、先进的施工方法，确保工程质量，确保工程工期。 (8)、在安全保证措施方面立足全面性、可靠性及可操作性，建立安全岗位责任制，确保工程安全顺利完成。 (9)、我们的目标是通过精心组织、精心施工，保优质创样板，向业主交一项质量优良、用户满意的工程。 (10)、在创建优质工程的同时，树市良好的企业形象，把自身的经济效益与社会效益结合起来，真正做到“干项工程、塑一座丰碑、建一方信誉、拓一方市场”。三、有关简介、施工总平面布置图、施工总进度计划表等见(表1～表7) 表1 施工组织设计的文字说明 1.设备、人员动员周期和设备、人员、材料运到施工现场的方法接到中标通知后，即开始设备、人员动员，项目部机构在2天内组建完成，开赴工地；挖掘机、推土机、自卸车等大型设备随即到达工地；水泥、钢筋等甲供材料，在业主指定的提货地点提货，用汽车运至工地库房保管；木材、砂石等材料在县内采供，汽车运输，其余设备、人员、材料均由汽车运到现场。 2．主要工程项目的施工方案、施工方法 (1)路基士石方工程采用人工配合机械方法施工。 (2)涵洞工程以座为单元，按设计图精确放样，精心施工。 (3)砌石工程采用机械拌和砂浆，人工砌筑。 (4)级配碎石路面垫层采用人工配台机械摊铺法施工，振动碾压成型。 (5)水泥稳定碎石路面基层采用机械拌和，汽车运输，机械摊铺，人工配合找平法施工，振动碾压成型。 (6)水泥砼路面面层采用机械拌和，汽车运输，机械摊铺，人工配合找平法施工，机械刻纹。 3.各分项工程的施工顺序先进行路基土石方施工，同时进行涵洞、挡防工程施工，路基成型后，进行检验，合格后，开始铺筑级配碎石垫层，垫层完工经检验合格后，铺筑水泥稳定碎石路面基层，然后铺筑砼面层，最后进行施工沿线交通设施工程。 4.质量、工期保证措施见施工组织设计方案(第七章)。 5.冬季和雨季的施工安排冬季施工要做好构造物的养生工作，防止遭冻害；雨季施工要做好构造物的施工保护，避免雨水、洪水冲刷构造物的基础、砂浆等。 6．质量、安全保证体系为确保该工程的质量、安全，项目部建立了质量、安全管理机构体系，并制定了系列质量、安全管理制度，明确了岗位责任和惩罚措施；并在施工组织中突出强调了质量、安全保证体系及保证措施，(详见第八章～第十一章)，以确保工程质量和安全。 7．其他应说明的事项本工程属于新建山区滨河公路，沿线地形情况较为开阔，人口聚集较多，各有关协作单位要团结协作，加强协调沟通，为公路施工创造良好的社会环境。表5 主要分项工程施工工艺框图本工程王要分项工程施工工艺框图为 1.路基开挖施工工艺框图 2.路基填筑施工工艺框图 3.钢筋砼盖板涵施工工艺框图 4.挡土墙施工工艺框图 5.级配碎石垫层施工工艺框图 6.水泥稳定碎石基层施工工艺框图 7.水泥砼面层施工工艺框图 8.边坡处理施工方案施工工艺框图 9.沿线设施施工方案工艺框图 10.分项工程施工工序框图表5.1 路基开挖施工工艺框图施工方案报工程师批准清理现场复测放样清除作物、表土开挖自检外形尺寸、标高监理抽查管节接缝处理修整表破、路基平整碾压自检压实度、外形尺寸、标高单项工程结束并交验交工验收分析原因监理抽检分析原因 NO NO NO YES YES NO 表5.2 路基填筑施工工艺框图熟悉图纸、技术交底土石混合料路堤各种压实度要求的填碾试验试验数据测定及汇总报工程师批准施工复测放样分层填筑路堤按规范频率自检及汇总碾压方式和遍数记录下一层路堤填筑路堤分层填筑至设计标高自检各类数据及尺寸、横坡路基填筑完毕单项工程结束并交验拟定施工方案报工程师审批自卸车分运备料报工程师审批填筑材料试验整修或碾压 NO NO NO YES 5.3 钢筋砼盖板涵施工工艺框图测量放样中线水平基坑尺寸边沟位置计算数量开挖基坑开挖整修排水工程师检查签证基础处理意见基底土质鉴定测量复核审核资料砼基础施工配合比选择材质检验浇筑工程师检查不合格项目重做不合格项目重做台身砼浇筑配合比选择材质检验浇筑预制盖板运料材质检验配比选择钢筋安装模板安装浇筑拆模养护试件制作养护工程师检查分项质量评定不合格项目重做不合格项目重做安装盖板吊机就位吊装座浆伸缩缝防水层工程师检查吊机就位吊装座浆伸缩缝防水层其他项目不合格项目重做分项质量评定工程师检查不合格项目重做检查验收分项质量评定分项质量评定资料整理资料整理不合格项目重做表6 分项工程生产率和施工周期表大岗山水电站场内交通【1#公路】下游标段序号工程项目单位数量平均每生产单位生产单位总数（个）规模（人，各种机械台）生产率（数量、每周）施工时间（周） 1 特殊路基处理 km 2 路基填筑万m3 19.26 30/10 3 0.68 1 3 路面基层万m2 0.972 60/16 0.57 2.4 2 4 路面面层万m2 0.972 55/22 0.45 4 1 5 路基防护及排水 km 1.047 70/12 1.2 3.2 2 6 涵洞道 4 15/6 3.5 2 2 7 通道道说明：互通立交、分离立交的匝道、匝道涵洞、通道、桥梁分别归入表中相关的项目内。表7 临时用地计划表用途面积（m2）需用时间用地位置菜地水田旱地果园桩号左侧（m）右侧（m）一、临时工程 1.便道 3500 2006.9～2007.3 2.便桥二、生产及生活临时设施 1.临时住房 500 2006.9～2007.3 2.办公等用工房屋 200 2006.9～2007.3 K1+620 5 5 3.料库 650 2006.9～2007.3 K1+550 10 4.预制场 100 2006.9～2007.3 K1+600 5 5 5.拌和站 300 2006.9～2007.3 K1+610 20 6.综合加工厂 1500 2006.9～2007.3 K1+590 30 7.实验室 100 2006.9～2007.3 K1+560 5 租用面积合计 6850 表8 施工总体进度计划表年度工程项目 2006年 2007年 9月 10月 11月 12月 1月 2月 3月 4月 1、施工准备 2、路基处理 3、涵洞工程 4、路基填筑 ① 碾压试验 ② 路基填筑 5、交通道路 6、防护及排水 7、路面工程 ① 碎石基层 ② 水稳层 ③ 砼面层 8、沿线设施 9、竣工资料 10、清理退场第二章工程概况一、工程描述大岗山水电站位于大渡河中游上段的四川省雅安市石棉县挖角乡境内，上游与规划的硬梁包水电站衔接，下游与龙头石水电站衔接，为大渡河干流规划的第14梯级电站。坝址距下游石棉县城约40km，距上游泸定县城约75km。该电站己于2005年9月开始筹建和准备工程，计划于2008年初截流。大岗山水电站场内交通工程【l#公路】下游标段由【4#公路】(即【右岸高线公路】)K0+652.41处(高程973.63)接线，沿大渡河左岸逆流而上，经电站挖角渣场(1#碴场)，在海流沟沟口附近与大岗山水电站场内交通工程【1#公路】上游标段接起，本标段全长1.047255km。根据电站施工场地总布置及业主要求，结合电站施工期的交通需要，大岗山水电站场内交通工程【1#公路】下游标段路基宽度采用12.0m，行车道宽度10.5m，两侧各设0.75m硬路肩，路面采用混凝士路面。受电站总布置影响，大岗山水电站场内交通工程【l#公路】下游标段共设置平面交叉2处，分别为在起点与【4#公路】(即【右岸高线公路】)K0+652.4l处接线平交以及在本标段终点处与【3#公路】(【左岸上坝公路】)起点处接线平交，与【4#公路】的平交工程量计入本标，与【3#公路】的平交工程量计入【3#公路】中，全线无桥隧。二、主要工程量(表8) 表8 主要工程量表序号项目名称单位工程量备注 1 清理现场 m2 40000 2 砍伐树木棵 10 3 路基挖土方 m3 60 4 路基填方 m3 192579 5 浆砌片石边沟 m 936 6 浆砌片石排水渠 m 42 7 浆砌片石急流槽 m3 75 8 级配碎石底基层 m2 9720 9 水泥稳定碎石基层 m2 9720 10 浆砌片石拱形骨架护坡 m3 1584 11 水泥混凝土路面面层 m2 9720 12 C20混凝土路肩加固 m2 1445 13 浆砌片石路肩加固 m2 1445 14 钢筋混凝土盖板涵 m 48 l.0m×l.0m：2座 15 钢筋混凝土盖板涵 m 25 l.5m×2.0m：1座 16 铡筋混凝土盖板涵 m 10 3.0m×3.0m：1座 17 柔性防撞安全护栏 m 580 18 人工种植乔木棵 500 第三章、施工总体布置及说明根据有关招标文件及现场考察，对本工程项H施工方案做了仔细的研究，并参考类似工的施工经验，确定本工程项目的施工总体安排。一、组织机构及施工队伍部署 1.组织机构本着保工期、质量、安全的原则，同时便于内、外协调，本合同段如果我公司中标，我们将组织强有力的施工队伍和项目管理机构，抽调全公司的精兵强将，成立工程项目经理部，负责本标段的工程项目施工。我公司将分项目、分专业抽调在路基工程、路面工程、桥梁涵洞工程等方面具有丰富施工经验的管理人员、技术人员、技术熟练的操作技工组成项目经理部的核心。项目部下辖施工技术部、安全质量监察室、计划财务部、试验室、物设部、综合部等二室四部；部室下辖土石方作业队、道路作业队、桥涵作业队、综合作业队。 2.施工队伍部署根据本合同段工程项目的特点及工期要求，各作业队的施工任务其体划分如下：土石方作业：沿线安簧作业队2个，负责本标段路基土石方开挖、回填厦碾压所有施工任务；路面作业队：负责本标段道路垫层、基层及砼路面面层所有施工任务；涵洞作业队：负责本标段内涵洞工程所有施工任务；综合作业队：负责本标段路基防护及沿线设施附属工程所有施工任务。各作业队之间既独立分工又相互协作，统一接受项目部的管理和协调，整个合同段实行项目经理部-各部室-作业队-工班的四级管理。 3、施工组织机构各部门职能项目经理是施工企业法人代表在该项目上的全权委托代理人，是施工项目全过程中所有工作的总负责人。以下分设职能管理部门和作业队，由项目经理、总工程师直接负责管理，各作业队内将由有一定管理经验和技术的人员负责，整个工程施工过程中的安全质量工作由安全质量监察部门派人监控。工程技术部负费本合同段技术、测量、生产调度等工作；物资设备部负责本合同段物资材料、机械设备的调运采购等工作；安全质量监察室负责本合同段的安全、质量的检查监督等工作；试验室负责本标段各种原材料的计量、材料检验及按设计和规范要求的检验工作；计划财务部负责本合同段的合同管理、计划安排、计量、资金使用、人员调配等工作；综合办公室主要从事接待、后勤保障、地方关系协调等工作。二、施工场地总平面布置 1、施工总平面布置根据现场踏勘所了解的情况和设计总平面布置图，我公司对该工程施工进行了详细的分析研究，结合当地的地理位置和地形地貌，合理地选择施工方案，安排平面布置，本标段项目部设置在标段起点附近的位置(桩号ZKl+420)，拟搭设简易活动房作项目部驻地，作业队布置在合同段沿线，并择地设置水泥等材料存放库房和砼拌和场。施工总平面布置图详见附表4。 2、临时设施工程临时设施工程建设是施工准备前的重要工作内容，应根据施工组织的总体安排，施工方案的选择，施工进度计划的要求，认真做好临时设施工程的设计、建设，是确保工程顺利完成的重要保证措施。 (1)、临时道路材料运输可以利用既有公路，运输条件较为方便，但施工时需加强对临时道路的养护工作，以满足施工运输需要。 (2)、施工用电根据现场调查，本工程可利用电站施工电力专线作为工程实施时的电源，作为本工程的施工用电，电力线路搭接按业主要求进行。同时，由于工程较为分散，为备不时之需，我公司还将自备发电机3台，作沿线移动供电和应急电源。 (3)、施工用水生产用水拟引用沿线沟水，考虑在地势较高附近修建一30m3的蓄水池，以供给全线施工用水；生活用水采用就近接入地自来水管用水，以保证职工身体健康。供水不足时，可用配备的洒水汽车供水。三、施工总体目标及形象进度安排 1、施工总目标 (1)、工期目标：根据业主对本工程工期要求，结合我公司的施工技术力量、人员和设备的调度安排，计划开工时间：2006年9月20 日；完工时间：2007年3月20日，工期6个月，按招标文件要求工期完成施工任务，并力争提前完工。 (2)、质量目标：各分项工程合格率达100%，工程项目整体达合格工程，争创样板优质工程。 (3)、安全目标：无死亡重伤事故．无重大机械事故，无倒塌事故。 2、施工形象进度安排根据本标段工程项目的分类，各分项工程数量的大小，工程施工难度的不同，结合劳动力的安排，施工机械设备的配备情况，原材料的供应，施工技术的要求，合理地对各分项工程的工序时间进行布置安排，对该公路项目进行施工进度计划设计，形成该工程施工总体进度计划图表7。计划开工时间：2006年9月20日；完工时间：2007年3月20日，其中，路基工程于2006年12月20日前完成，涵洞工程于2006年12月30日前完成，路面工程于2007年3月lO日完成，附属工程于2007年3月1 5日前完成。全部工程于2007年3月10日全面完成．清理施工场地后，队伍退场。第四章设备、人员动员周期和设备、人员、材料运到现场的方法、机构配置一、设备及人员动员周期开工后，我公司派遣的人员及机具设备可迅速进点，保证工程的及时开工。其设备及人员的动员周期为：前期工程技术人员3天内进场，后续需用机器设备5天内进场，第7天，工程仝面开工。设备及人员动员务求满足工程进度的需要。二、机构及配置我公司计划为本承包合同工程设立的组织机构见表1；计划配置以下仪器设备及人员(见表9～11)。表9 拟为承包本合同工程设立的组织机构图项目经理生产副经理质量安全副经理项目三总师施工调度部工程技术部机电物资部质量安全部计划经营部综合办公室试验室测量队土石方施工队浇筑队基础处理队金结队综合加工厂综合队砂石拌和队说明：我公司将把“大岗山水电站场内交通【l#公路】下游标段工程”作为重点项目组织施工，根据工程工实际需要，按照现代项目法施工原则成立“大岗山水电站场内交通【l#公路】下游标段工程施工项目经理部”。选聘技术水平高、施工管理经验丰富的人员组成经理部决策层和管理层，负责本合同工程的实施；从公司范围内抽调具有丰富施工和管理经验的工程技术人员和技术工人，按专业组建施工队伍承担本合同工程项目的施工任务。项目经理部将按项目法施工队原则组织本合同工程的施工。项目经理部决策层由项目经理、生产副经理、质量安全副经理和三总师组成。项目经理对本合同工程的施工质量、进度、安全负全面责任，并直接向业主和集团公司负责；生产副经理、质量安全副经理和三总师协助项目经理分管生产管理和业务工作。生产副经理主要负责项目施工组织、生产管理、进度控制、定期主持召开生产会议等；质量安全副经理负责实施过程中的质量安全保证体系的监理、实施和管理工作；总工程师主要负责项目部施工技术管理，主持制定工程总体施工技术方案、重大施工技术措施、施工总进度计划及质量、安全技术措施；总经济师负责项目部经营管理工作，对成本控制、计划统计、合同管理等负主要责任；总会计师主要负责自己和财务管理等工作。管理层由工程技术部、质量安全部、施工管理部、机电物资部、计划经营部和综合办公室组成。表10 拟投入本合同工程的主要施工机械表设备名称型号及规格数量制造厂商购置年份购置原值已用台时检修情况现在何处进场时间现有状况挖掘机 CAT235B 1.2m3 2 卡特 2000 4100 良好四川 2006.9 良好装载机 ZL40 2.0m3 1 成工 2000 5480 良好四川 2006.9 良好 ZL30 1.5m3 3 成工 2002 3500 良好四川 2006.9 良好自卸汽车 8t 30 东风 2000 2850 良好四川 2006.9 良好推土机 TY320 2 山推 1998 3120 良好四川 2006.9 良好 CATD7G 1 卡特 1998 3120 良好四川 2006.9 良好平地机 PY180B 2 徐工 2000 3100 良好四川 2006.9 良好振动碾 YZ40 40t 3 路宝 2003 3120 良好四川 2006.9 良好光轮压路机 3Y8/10 8～10t 3 三一 2000 560 良好四川 2006.9 良好手扶振动碾 YZF-0.6 4 天齐 2000 5480 良好四川 2006.9 良好颚式破碎机 PE-400×600 1 河南红星 2005 3200 良好四川 2006.9 良好圆锥破碎机 PYD-600 1 上海远华 2005 3000 良好四川 2006.9 良好直通冲击破碎机 PLC-600 1 上海远华 2005 3000 良好四川 2006.9 良好圆振筛 YZ918 2 中矿机械 2005 4300 良好四川 2006.9 良好螺旋洗砂机 XL-915 1 上海远华 2005 4300 良好四川 2006.9 良好细砂分离机 CXFL-2000 1 高校重工 2005 4000 良好四川 2006.9 良好小型压实机具 3 徐工 2005 3200 良好四川 2006.9 良好拌和站 HZS25 1 潍坊贝特 2005 良好四川 2006.9 良好平板振捣器 ZW-10 5 安阳振动 2005 3150 良好四川 2006.9 良好插入式振捣器 ZN70 20 安阳神力 2005 8320 良好四川 2006.9 良好 ZN50 20 安阳神力 2005 5480 良好四川 2006.9 良好钢筋弯曲机 GW40 2 奥翔机电 2005 3680 良好四川 2006.9 良好钢筋调直机 3-14mm 2 奥翔机电 2005 4200 良好四川 2006.9 良好钢筋切断机 GQ40L 2 奥翔机电 2005 4100 良好四川 2006.9 良好电焊机 BX3-500 4 奥翔机电 2005 3880 良好四川 2006.9 良好平板汽车 EQ-140-1 5t 1 二汽 2003 4600 良好四川 2006.9 良好水泵 5 四方泵业 2002 8420 良好四川 2006.9 良好变压器 S9-630-10/0.4 1 特变电气 2002 3100 良好四川 2006.9 良好发电机 50KW 3 捷力动力 2005 3100 良好四川 2006.9 良好表11 拟投入本合同工程的主要材料试验、测量、质检仪器设备表序号仪器设备名称规格型号单位数量备注一、土工试验、检验仪器 1 重型击实仪 LD140-Ⅱ 套 2 完好 2 精密标准天平 JA5100 台 2 完好 3 电子天平北京ACS-15 台 1 完好 4 烘干箱 HXG2 台 2 完好 5 土工标准筛 0.1-10 套 3 完好 6 调温调湿养护箱 JG-B型台 1 完好 7 灌砂筒套 6 完好 8 土壤有机质含量测定仪江苏台 1 完好 9 含水量快速测定仪 TS-S 台 2 完好 10 核子密度仪 MC-3 台 2 完好 11 脱模器 LQ-T1500 台 1 完好 12 磅秤 100kg 台 4 完好二、水泥、粗细骨料、混凝土及砂浆试验、检测仪器 1 水泥胶砂搅拌机 NRJ-411B无锡台 1 完好 2 水泥净浆搅拌机 SJ-1600双转速套 1 完好 3 水泥胶砂振动台 GZ-85无锡台 1 完好 4 水泥强度电动抗折机 KZJ-500沈阳台 1 完好 5 雷式沸煮箱 T-Z-31上海台 1 完好 6 雷式测定仪台 1 完好 7 水泥稠度仪台 1 完好 8 水泥标准养护箱 YH-20A天津台 1 完好 9 标准砂筛 4+1沈阳套 1 完好 10 标准石子筛 4+1沈阳套 1 完好 11 2000KN压力机 NYL-2000P无锡台 2 完好 12 强制式混凝土搅拌机 NJB-30无锡台 1 完好 13 混凝土振动台 80×80辽宁台 1 完好 14 标准养护室 YH-40B天津台 3 完好 15 混凝土含气量测定仪石家庄台 1 完好 16 水泥凝结时间测定仪天津2002 台 2 完好 17 回弹仪 HJ-225天津台 4 完好 18 负压筛析仪 150上海台 1 完好 19 石料磨耗机上海台 1 完好 20 水泥胶砂流动度测定仪上海台 1 完好 21 混凝土抗折试验机 NYL-600A无锡台 1 完好 22 针片状试验机天津台 1 完好 23 压碎值测定仪石家庄台 1 完好 24 混凝土标准试模河北献县组 10 完好 25 砂浆标准试模河北献县组 15 完好三、测量仪器 1 水准仪 DSZ-3北京台 6 完好 2 经纬仪 DJ6-2北京台 2 完好 3 全站仪 GTS601日本台 2 完好 4 精密水准仪 WILD-N3 台 2 完好四、其它检验仪器设备 1 平整度检测车武汉台 1 完好 2 路面弯沉仪 5.4m无锡台 2 完好 3 公路几何形状、尺寸检测设备套 1 完好表12 拟投入本合同工程的劳动力数量表工种人数汽车司机混凝土拌和工混凝土浇筑工砌体施工人员其他工种管理人员合计人数工日数 2006年 9月 20 8 8 5 10 10 61 610 10月 40 10 15 8 15 10 98 3038 11月 40 10 15 10 15 10 100 3000 12月 40 10 15 10 15 10 100 3100 2007年 1月 40 10 15 10 15 10 100 3100 2月 40 10 15 10 15 10 100 2800 3月 12 10 10 10 15 10 67 1340 …… 合计 232 68 93 63 100 70 626 16988 三、设备、人员、材料进场方法根据本标段工程施工的需要，工程实施所需要机械设备、大宗材料将陆续进场。设备和材料的运输采用汽车运输到施工现场。工程材料供应方面，水泥、钢材、爆破器材等在业主指定地点提取，汽车运输；木材、砂石等地方材料按业主统一规划办理或由我公司自行组织采购，汽车运输。第五章主要项目的施工方案、施工方法一、路基土石方工程施工本合同段路基土石方数量较大，主要是填方，总计挖方约60m3，填方19.26万m3，没有挖余弃方。 1、施工测量对线路定测资料，线路平纵图进行详细复核。根据地形地质变化情况，确定路基及其它构筑物的控制桩，进行导线点复测、水准点复测和路基地面高程复测，以便正确计算路基填挖土石方量及砌石圬上的加固数量。在地形变化比较大的地方要加测横断面的地面线并测放过桩。 2、路基填筑施工根据设计图纸和施工现场实际情况，将拟利用土的土质取样做土质试验，试验项目有：液限、塑限、塑性指数、颗粒大小分析、天然含水量、重型击实、土的强度值，最大干容重、最佳含水量及膨胀土地段的自由膨胀率试验和膨胀力试验等。然后根据土质的差异确定各区段路基填土所需利用土石，尽可能选择稳定性良好并具有一定强度的土石作填料并且结合单价和运距，对利用土石重新进行合理、经济的土方调配，既保证路堤填筑的质量，又能获得最佳的经济效益，争取工期提前完成。路基填筑施工按规范要求分层进行，施工顺序运料-堆料-摊铺-大粒径破碎-人工局部找平-碾压-质量检查-对不合格路段进行整改-下层施工。清理地表层及临时排水，路基施工前，先疏干地表积水，然后清除施工范周内的残渣及原地面以下至少20厘米内的草皮、农作物的根系和表土，清除全部树根，将废弃物全部运至指定的弃土场，水田及低洼地段清理深度不小于30cm，路基施工范围内不能有任何青草遗渣存在，场地要干净、平整。清理完成后，要用压路机将地面碾压密实，使其密实度达到规定的要求。 3、碾压试验大纲：本工程拟在桩号K0+660-K0+760区段先做碾压试验。碾压试验需确定参数如下： ①确定填筑料的最优含水率； ②确定填筑施工方法及运输摊铺和碾压机具； ③确定松散铺料厚度及碾压遍数等参数； ④确定填筑料的压实干密度； ⑤确定填筑工艺参数及最优机械组合； ⑥确定填筑路基检查方法及检查控制标准，推荐控制参数。试验方法简述： (1)分区：选择该100m试验段，每20m一段，分别拟定填筑厚度为50cm的一个区，70cm和90cm各二个区； (2)含水控制：采用网格法填筑成以下不同区域的路基，天然开采料，洒水后达3％含水率的填筑料区，洒水后打6%含水率的填筑料区，洒水后达l0％含水率的填筑料区； (3)碾压遍数：采用18t振动碾(压路机)按要求速度(1-2挡)对各料区按振动碾压遍数分别为4遍、6遍、8遍进行碾压； (4)对不同部位进行取样试验，测其压实干密度值及空隙率等控制指标； (5)列表计算并比较各试验数据对应的各施工技术参数； (6)推荐最优施工工艺参数作为路基填筑过程中的控制参数。 4、路基土方开挖：本工程路基土方开挖工程数量很小，在地势较陡的斜坡上，采用常规的土方施工方法，挖掘机、装载机挖装，白卸汽车运输，弃土运至规定地点堆放，人工辅助清除土方的方式进行。二、填筑路基边坡稳定保证措拖为保证路基有足够的压实宽度，确保成型路基的安全与稳定，防止填筑边坡的滑塌与流土，路基填筑采用以下方法进行施工：每层填筑过程中，中心线两侧宽度各超填70cm，并按要求碾压到位；每三层削坡一次，采用反铲挖掘机在填筑面上进行自下向上反向削坡，削坡料直接填筑在下一层路基上。削坡坡度按设计坡度控制，每次削坡测量放线控制，发现问题及时更正。三、路基加固及防护工程本标段路基附属工程包括浆砌片石拱形骨架护坡、播种植草等。浆砌片石拱形骨架植草护坡施工时，先清理施工场地，修整边坡使砌筑地带的标高和边坡坡度与图纸要求相一致。然后按图纸所示的地点进行施工放样，人工浅挖砌筑空心砖网格的基坑，井进行人工夯实。经检查砌筑地带的标高和边坡坡度与图纸要求相一致后，埋置预制混凝土空心砖，做到整齐、顺直、无凹凸不平现象。经必要的养生后，将砌筑材料的残留物清除干净，同时不得损坏已成的网格，如有松动或脱落及时修整。骨架形成后，及时按图纸要求进行植草。浆砌片(块)石挡土墙施工随开挖随砌筑，并作好墙后排水设施，及时回填或填筑路堤，防止雨水侵蚀基底。基础开挖采用人工开挖，人工清基。墙身砌筑在砌体高出地面后及时回填夯实，并作好其顶面排水、防渗设施处理。伸缩缝与沉降缝两侧壁应平齐无搭接，按设计要求将缝中的防水材料塞填紧密。施工中按设计位置安设排水孔。四、排水沟、渠及涵洞工程本标段路基排水工程主要采用路基边沟、排水渠、急流槽及涵洞方式进行，其主要工程量包括：浆砌片石边沟936米，浆砌片石排水渠：42米浆砌片石急流槽：75立方米，1.0x1.0米钢筋砼盖板涵24m/2座．1.5m×2.0m钢筋砼盖板涵25m/l座，3.0m×3.0m钢筋混凝土盖板涵10m/1座。 1、路基边沟施工时，浆砌圬工的石料强度必须符合设计要求．采用色泽均匀，结构密实，不易风化，无裂纹的硬质石料。普通片石的形状不受限制，其中部的厚度应不小于15cm。镶面用片石，选用表面较平整及尺寸较大者，且边缘厚度不得小于15cm。水泥砂浆用料及强度符合设计要求，配合比通过试验确定，严格按照配合比计量施工，拌合均匀，确保良好的和易性和坍落度。在运输过程或在存储器中发生离析、泌水的砂浆，砌筑前重新拌合，已凝结的砂浆不得使用。浆砌片石采用座浆法施工；砂浆饱满。上下层片石砌缝互相错开。边沟应按图纸规定施工，边沟和涵洞接合处应与涵洞洞口建筑配合，以便水流通畅进进涵洞。平曲线处边沟施工时，沟底纵坡应与曲线前后沟底纵坡平顺衔接，不允许曲线内侧有积水或外溢现象发生。曲线外侧边沟应适当加深，其增加值等于超高值。但曲线在坡顶时可不加深边沟。边沟的加固：土质地段当沟底纵坡大于3%时应采取加固措施，采用干砌片石对边沟进行铺砌时，应选用有平整面的片石，各缝要用小石子嵌紧；采用浆砌片石铺砌时，砌缝砂浆应饱满，沟身不漏水；若沟底采用抹面时，抹面应平整压光。 2、浆砌片石排水渠施工排水沟的线形要求平顺，尽可能采用直线形，转弯处宜做成弧形，其半径不宜小于10m，排水长度根据实际需要而定，通常不宜超过500m。排水沟沿路线布设时，离路基尽可能远一些，距坡脚不宜小丁3～4m。当排水沟、截水沟、边沟因纵坡过大产生水流速度大于沟底、沟壁土的容许冲刷流速时。应采用边沟表面加固措施。砌体内侧、沟底应平顺
