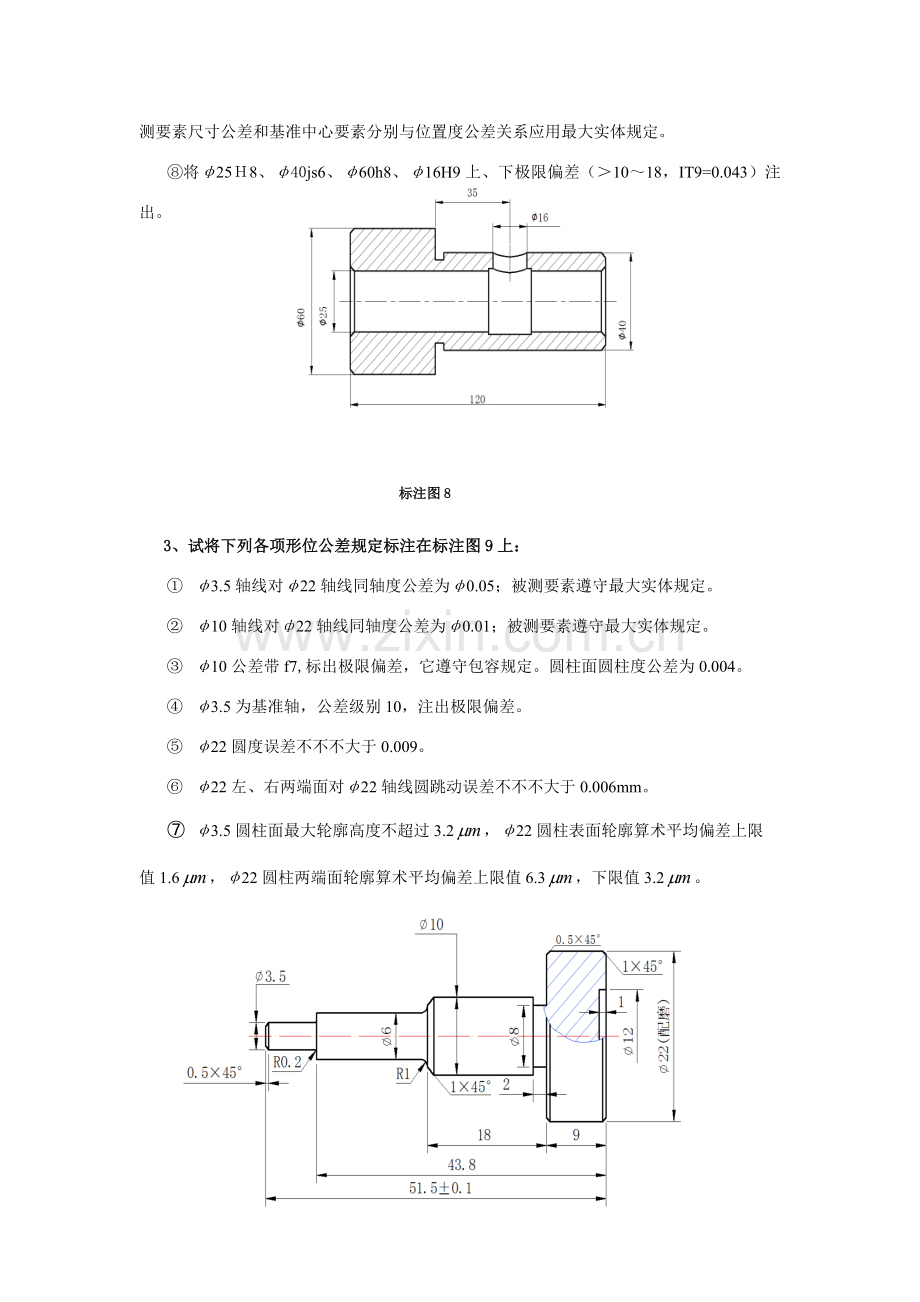

福建综合项目工程学院互换性与关键技术测量课程补充复习题部分题库试题.doc_第2页
第2页 / 共35页
福建综合项目工程学院互换性与关键技术测量课程补充复习题部分题库试题.doc_第3页
第3页 / 共35页
福建综合项目工程学院互换性与关键技术测量课程补充复习题部分题库试题.doc_第4页
第4页 / 共35页
福建综合项目工程学院互换性与关键技术测量课程补充复习题部分题库试题.doc_第5页
第5页 / 共35页
点击查看更多>>
资源描述

1、互换性与技术测量课程补充复习题一、标注题:1、试将下列各项几何公差规定标注在标注图7上:曲拐圆柱1轴线对两个曲轴主轴颈2公共轴线平行度公差为0.02mm;曲拐圆柱1圆柱度公差为0.0lmm,轮廓算术平均偏差上限值0.8; 曲轴左端锥体3对两个曲轴主轴颈公共轴线斜向圆跳动公差为0.025mm;曲轴左端键槽对左端锥体轴线对称度公差为0.025mm; 左、右两个曲轴主轴颈圆柱度公差为0.006mm,轮廓算术平均偏差上限值0.4;左、右两个曲轴主轴颈对曲轴两端中心孔锥面某些(定位某些)公共轴线径向圆跳动公差为0.025mm。 标注图72、试将下列各项几何公差规定标注在标注图8上:(标注不规范扣分)60

2、左端面平面度公差为0.01mm; 40右端面对60左端面平行度公差为0.04mm;25 H8和40js6遵守包容规定,60外圆柱按h8遵守独立原则; 40轴线对25孔轴线同轴度公差为0.02mm;60外圆柱对25孔轴线径向圆跳动公差为0.03,60圆柱度公差0.01; 60外圆柱右端面对25孔轴线圆跳动公差为0.08mm; 16H9孔轴线对25孔轴线和60外圆柱右端面位置度公差为0.15mm,并且被测要素尺寸公差和基准中心要素分别与位置度公差关系应用最大实体规定。将258、40js6、60h8、16H9上、下极限偏差(1018,IT9=0.043)注出。 标注图83、试将下列各项形位公差规定标

3、注在标注图9上: 3.5轴线对22轴线同轴度公差为0.05;被测要素遵守最大实体规定。 10轴线对22轴线同轴度公差为0.01;被测要素遵守最大实体规定。 10公差带f7,标出极限偏差,它遵守包容规定。圆柱面圆柱度公差为0.004。 3.5为基准轴,公差级别10,注出极限偏差。 22圆度误差不不不大于0.009。 22左、右两端面对22轴线圆跳动误差不不不大于0.006mm。 3.5圆柱面最大轮廓高度不超过3.2,22圆柱表面轮廓算术平均偏差上限值1.6,22圆柱两端面轮廓算术平均偏差上限值6.3,下限值3.2。 标注图94、将下列文字阐明转换成代号,标注在箱体零件图11上: 两个20H8孔轴

4、线对它们公共轴线同轴度公差为0.02mm; 平面A对两个20H8孔公共轴线平行度公差为0.015mm; 相距50mm两平行平面中心平面对箱体底面垂直度公差为0.03 ; 宽度为5mm槽相对于相距50mm两平行平面中心平面对称度公差为0.03。底面平面度公差为0.01mm,轮廓最大高度上、下限值分别为6.3、3.2。两个20H8遵守包容规定,尺寸公差标注按照单件、小批量生产标注形式。两个孔20H8轮廓算术平均偏差上限值1.6。 标注图115、将下列文字阐明转换成代号,标注在液压元件零件图12上:5圆柱度公差为0.008mm,圆度误差不不不大于0.005,并且遵守包容规定,圆柱表面轮廓算术平均偏差

5、上、下限值分别为3.2、1.6;18d11外圆柱面轴线对5内孔轴线同轴度误差不不不大于0.02mm; B面平面度公差为0.01mm,B面对5轴线圆跳动公差0.04,C面对B面平行度公差0.03,B、C、F面轮廓最大高度上限值分别为1.6、3.2和6.3; 端面面对5轴线圆跳动公差为0.04mm;12b11外圆柱面轴线对5 内孔轴线同轴度公差为0.016mm; 90密封锥面G轴线对5内孔轴线同轴度公差为0.016mm; 90密封锥面G 圆度公差为0.002mm,其轮廓算术平均偏差上限值为0.8。标注图12二、改错题1、分别指出如下各图(左图)所示几何公差标注错误,并改正在各裸图(右图)上(几何公

6、差项目不容许变更或删除): (e) (e) (f) (f)错误标注图 裸图2、将图2-1所示几何公差标注中错误改正在裸图2-2中(不容许变更几何公差项目)。 错误标注图2-1 裸图2-23、将图3-1所示几何公差标注中错误改正在裸图3-2中(不容许变更几何公差项目)。 错误标注图3-1 裸图3-24、将图4-1所示几何公差标注中错误改正在裸图4-2中(不容许变更几何公差项目)。错误标注图4-1 裸图4-25、将图5-1(齿轮零件)所示几何公差标注中错误改正在裸图5-2(不容许变更几何公差项目)。错误标注图5-1 裸图5-26、将图6-1所示几何公差标注中错误改正在裸图6-2中(不容许变更几何公

7、差项目)。错误标注图6-1裸图6-27、将图7-1(端面托盘零件)所示几何公差标注中错误改正在裸图7-2中(不容许变更几何公差项目)。错误标注图7-1 裸图7-28、将图8-1(支架零件)所示几何公差标注中错误改正在裸图8-2中(不容许变更几何公差项目)。 错误标注图8-1 裸图8-2三、辨认标注题:1、解释“辨认标注”图4中各技术规定含义。辨认标注题图42、解释“辨认标注”图7(活塞销)中 各技术规定含义。 辨认标注题图7(活塞销)四、填空题:第2章(1)国家新原则对公称尺寸至500毫米内公差级别规定了 级,按照尺寸精度由高到低排列,分别是IT IT 。(2) 已知100g7上极限偏差为-0

8、.012,下极限偏差为-0.047,1006级原则公差值为0.022mm,那么,100g6上极限偏差为 ,下极限偏差为 。(3) 已知80s6下极限偏差为+0.059,上极限偏差为+0.078,807级原则公差值为0.030mm,那么,80s7下极限偏差为 ,上极限偏差为 。 (4) 公差级别相似孔、轴采用基孔制配合,若孔公差为25微米,轴上极限偏差为-0.009,则:极限盈隙是: 。(5)在配合制选取中,普通状况下优先选用 ;三种应用场合,选取 ;特殊状况下容许采用: (非基准制、基轴制、基孔制)。(6) 公差级别选取原则是: 。(7) 滚动轴承最惯用公差级别是 级;滚动轴承外圈与外壳孔H7

9、构成配合类别是 (间隙配合或过渡配合或过盈配合)。(8) 减速器中滚动轴承多采用公差级别是 级;滚动轴承内圈与50k7轴颈构成配合类别是 (间隙配合或是过渡配合或是过盈配合)。(9) 某深沟球轴承内圈与轴颈25j6、外圈与箱体孔52JS7构成配合,在装配图上标注配合代号分别为 、 。(10) 解释如下标注所表达内容(指出:公称尺寸、基准制、公差带基本偏差和公差级别、配合类别等):50G7: 。25s6: 。80N8: 。60F8/h7: 。25S7/h6: 。第3章(1) 系统误差分为 误差和 误差 。其中,在外径千分尺测量轴外径前,发现千分尺零位读数为+0.01。在外径局部实际尺寸数据解决中

10、,消除误差办法是:测量该轴某处直径局部实际尺寸 = 读数值- 。这一误差称为 。(2) 系统误差分为 误差和 误差。其中经数据解决能消除误差是: 系统误差。(3) 测量误差按其性质可以分为 、 、 。第4章(1) 轴最小实体尺寸为轴 尺寸(极限尺寸),孔最小实体尺寸为 孔 尺寸(极限尺寸)。(2) 轴30最小实体尺寸为 ,孔100最小实体尺寸为 。(3) 轴20h6最大实体尺寸为 ,孔50H7最大实体尺寸为 。(4) 被测实际圆心对基准圆心同心度公差带形状是: ;被测实际轴线对基准轴线同轴度公差带形状是: 。 (5) 位置误差应按 评估。被测实际轴线对基准(端面和圆心)位置度公差带形状是: ,

11、公差带对称中心与基准端面在方向上关系 。(6) 方向误差应按 评估。轴线对面平行度误差公差带形状是: ;它与基准在方向上关系 。(7) 在任意方向上,轴线对轴线平行度公差带形状是 ;它与基准在方向上关系 。(8) 圆度公差带形状是: ;圆柱度公差带形状是: 。(9) 某实际轴线对基准轴线偏离值最大为0.008mm,最小为0.002mm,则被测轴线同轴度误差为_。(10) 看右图填空:被测要素是_ :采用公差原则_; 应遵守_边界,边界与基准方位关系:_。最大实体尺寸为_mm;最小实体尺寸为_mm; 最大实体实效尺寸为_.mm; 基准要素是_:采用公差原则_; 应遵守_边界。最大实体尺寸为_mm

12、; 最小实体尺寸为_mm;该零件合格条件:_。 4章(19)题图第24章(1) 几何量公差重要涉及: 公差、 公差和 规定;几何公差重要涉及: 公差、 公差、 公差、 公差。(2)写出在课程和专周实验中,测量如下误差或偏差实验器具名称:测量箱体试件230孔公共轴线对底面平行度误差: 。测量台钻主轴三项径向圆跳动量: 。测量“镗杆”径向全跳动量和圆度误差: 。测量连杆轴线对轴线平行度误差(在两个方向上): 。测量凸轮升程: 。测量光滑极限量规塞规通规、止规外径尺寸: 。精密、迅速测量批量较大零件孔径尺寸(内尺寸) 。测量外圆锥体锥角偏差: 。测量轴2斜端面对轴线位置度误差 。第5章(1)测量表面

13、粗糙度时,2个幅度评估参数中 值宜采用双管(光切)显微镜测量(光切法); 值宜采用轮廓仪测量(针描法测量)。(2) R术语: ; R术语: 。(3)在表面粗糙度幅度评估参数中, 参数能客观地、充分地反映表面微观几何形状误差。五、选取题第2章(1) 公称尺寸是( )。 A测量时得到 B加工时得到 C装配后得到 D设计时给定(2) 上极限尺寸与公称尺寸关系是( )。 (多项选取) A前者不不大于后者 B前者不大于后者 C前者等于后者 D两者之间大小无法拟定(3) 公差带大小由( D )拟定;当两个公称尺寸不在同一尺寸段落,则尺寸精度高低由( B )拟定。 A基本偏差; B公差级别; C公称尺寸;

14、D原则公差数值。 (4) 关于配合公差,下列说法中错误是( A )。 A配合公差反映了配合松紧限度 B配合公差是对配合松紧变动限度所给定容许值 C配合公差等于相配孔公差与轴公差之和 D配合公差等于极限盈隙代数差绝对值(5) 下列各关系式中,对的表达是( D )。 AT=+0.023mm BX =0.045mm CES=0.024mm Des=-0.020mm(6) 45G5、45G6和45G7三个公差带( C )。A上极限偏差相似且下极限偏差相似 B上极限偏差相似而下极限偏差不相似C上极限偏差不相似而下极限偏差相似 D上、下极限偏差各不相似(7) 与50G7/h6配合性质相似配合是( A )。

15、 A50H7/g6 B48H7/g6 C50G6/h7 D50H7/f6(8) 深沟球轴承内圈旋转,外圈固定,它们承受与内圈旋转方向和速度相似径向负荷作用,则内圈相对于负荷方向( C ),而外圈相对于负荷方向( B )。A摆动 B静止 C旋转 D摆动和旋转(9) 50h6轴颈与深沟球轴承内圈配合性质为( B )。A间隙配合 B过渡配合 C过盈配合 D过渡或过盈配合(10) 47K7(es=+0.007)座孔与深沟球轴承外圈配合性质为( C )。A间隙配合 B过渡配合 C过盈配合 D过渡或过盈配合(11) 按GB/T307.1-规定,向心球轴承内圈内径和外圈外径尺寸公差级别分为( D ),其中最

16、低档( C);圆锥滚子轴承尺寸公差级别分为( A ),其中最高档为( F )。A2、3、4、5、6(6x)五级 B2、4、5、6x、0五级 C0级D2、4、5、6、0五级 E2、3、4、5、0五级 F2级(12) 当相配合孔与轴,当它们之间有相对运动规定,则应采用( A )配合;当它们之间无相对运动规定,且有对中性规定和不可拆卸,则应采用( D )配合;当它们之间是静联结(无相对运动)、且需要拆卸时,则应采用( A )配合;当它们之间无相对运动、有定心规定,并且需要拆卸,则应采用( C )配合。A间隙配合 B 间隙或过渡配合 C过渡配合 D过盈配合(13) 比较轴颈45k5与深沟球轴承(P0级

17、)内圈配合和45H6/k5配合松紧限度( )和配合精度( )。A前者较松 B前者较紧 C两者松紧限度相似 D无法比较E前者较高 F前者较低 G两者配合精度相似(14) 比较座孔55H6与P0级深沟球轴承(公差13微米)外圈配合和55H6/h5(5级公差13微米)配合松紧限度( )和配合精度( )。A前者较松 B前者较紧 C两者松紧限度相似 D无法比较E前者较高 F前者较低 G两者配合精度相似(15) 在相配合孔、轴中,某一实际孔与某一实际轴装配后得到间隙,则此配合为( )。A间隙配合 B过渡配合C过盈配合 D也许是间隙配合,也也许是过渡配合(16) 在相配合孔、轴中,某一实际孔与某一实际轴装配

18、后均得到过盈,则此配合为( )。A间隙配合 B过渡配合C过盈配合 D也许是过盈配合,也也许是过渡配合(17) 在基孔制配合中,基本偏差代号为:rz轴与基准孔构成( )配合。A间隙配合 B 间隙或过渡配合 C过渡配合 D过盈配合(18) 在基轴制配合中,基本偏差代号为:JSM轴与基准轴构成( )配合。A间隙配合 B 间隙或过渡配合 C过渡配合 D过盈配合(19) 当孔、轴之间无相对运动,定心精度规定较高,拆卸又比较以便配合应选取为( )。AJS7/h6 BK6/h5 CJS6/h5 DH7/b6(20)孔、轴最大间隙为+0.046,孔下偏差为-18m,基轴制,轴公差为25m,则配合公差为( )。

19、A32m B39m C64m D41m 第3章(1) 用立式光学比较仪测量光滑极限量规外径尺寸测量办法是( )、( );用内径百分表测量气缸体孔径测量办法是( )、( );用外径千分尺(分度值0.01)、游标卡尺测量轴外径尺寸测量办法是( )、( );A直接测量法 B间接测量法 C绝对测量法 D相对测量法(2) 判断测量精度高低指标是( )。(此某些教学内容见教材P63) A绝对误差 B相对误差 C形状误差 D位置误差(3) 依照测量误差性质和浮现规律,可以将测量误差分为( )。(此某些教学内容见教材P65)A绝对误差 B系统误差 C粗大误差 D随机误差(4) 用游标卡尺测量孔中心距,此测量办

20、法称为( )。A. 直接测量和比较测量 B. 间接测量和比较测量C. 直接测量和绝对测量 D. 绝对测量和间接测量第4章(1) 几何公差中位置公差带可以综合控制被测要素()。A形状误差和位置误差 B形状误差、方向误差和位置误差C方向误差和位置误差 D形状误差、方向误差和距离尺寸偏差(2) 被测轴线直线度公差与它对基准轴线同轴度公差关系应是( )。A前者一定等于后者 B前者一定不不大于后者C前者不得不不大于后者 D前者不大于后者(3) 若包容某实际孔实际轮廓两同轴圆柱面直径分别为60.555 mm与 60.577mm,并形成最小包容区域。则该轮廓圆柱度误差值为()。A0.022mm B0.011

21、mm C0.011mm D0.022mm(4) 孔轴线在任意方向上位置度公差带形状是( );圆度公差带形状是( );圆柱度公差带形状是( )。A两同心圆 B圆柱 C两平行平面 D两同轴圆柱面(5) 评估方向误差中垂直度误差应采用( );评估位置误差中位置度误差应采用( )。A最小包容区域法 B定向最小包容区域法 C三点法 D定位最小包容区域法第5章(此某些教学内容见教材第5章)(1) 用( )测量表面粗糙度幅度参数R,该术语名称是( );用( )测量表面粗糙度幅度参数R,该术语名称是( )。A双管显微镜 B电动轮廓仪 C轮廓算术平均偏差 D轮廓最大高度(2) 表面粗糙度评估参数R和R在国标GB

22、/T3505规定中属于()评估参数。A幅度参数 B间距参数 C混合参数 D曲线参数(3) 表面粗糙度对零件使用性能( )产生影响。A摩擦和磨损 B配合性质 C抗腐蚀性能 D疲劳强度(4) 规定( )目是为了抑制和削弱表面波纹度对表面粗糙度测量成果影响。A取样长度 B评估长度 C轮廓中线 D基准线(5) 由于加工误差,导致工件表面粗糙度不均匀。为了客观、合理反映其表面特性,在评估时所规定一段最小长度称为( )。A取样长度 B评估长度 C轮廓中线 D基准线(6) 60H7/f6和60H7/h6相比,配合间隙较小是( ),( )配合应选用较小表面粗糙度R和R值。(此某些教学内容见教材P152)A60

23、H7/f6 B60H7/h6 C配合间隙同样 (7) 惯用表面粗糙度测量办法有( )。(此某些教学内容见教材P158)A比较法 B针描法 C光切法 D干涉法 E. 印模法 F. 激光反射法 G. 三维几何表面测量(8) 电动轮廓仪、光切显微镜、干涉显微镜各合用于测量( )、( )、( )参数。AR BR CRSm DRmr(c)六、填表题1、填表(多填、少填不得分) (单位:微米) 代 号基本偏差(查表)公差另一极限偏差(计算)30S7/h6EIESeiesTDTdES EIesei 2、填表(多填、少填不得分) (单位:微米)代 号基本偏差(查表)公差另一极限偏差(计算)25P7/h6EIE

24、SeiesTDTdES EIesei 4、填表(多填、少填不得分) (单位:微米)配合代号基本偏差公差另一极限偏差45K8/h7EIESeiesTDTdESEIesei5、填表(多填、少填不得分) (单位:微米)配合代号基本偏差公差另一极限偏差45F8/h8EIESeiesTDTdESEIesei七、计算题(计算公差、偏差、尺寸以及绘制公差带图)第2章 1、有一基孔制配合,已知:孔、轴公称尺寸为30,最大间隙Xmax=+0.061,配合公差T=0.054,轴公差T=0.021。试求: 计算孔和轴极限尺寸和极限间隙或极限过盈; 写出孔和轴尺寸标注形式; 查表并写出配合代号; 绘制孔、轴尺寸公差带

25、示意图和配合公差带示意图。2、有一基孔制配合,孔、轴公称尺寸为50,最大间隙Xmax=+0.049,最大过盈Ymax=-0.015,轴公差T=0.025。试求:计算孔和轴极限尺寸、配合公差;写出孔和轴尺寸标注形式;查表并写出配合代号;画出孔、轴公差带示意图和配合公差带示意图。3、有一基轴制配合,孔、轴公称尺寸为50,轴公差级别为6级,孔比轴低一级;最大过盈Ymax=-0.086。试求:计算孔和轴极限尺寸、配合公差;写出孔和轴尺寸标注形式;查表写出配合代号,明确配合类别;画出孔、轴公差带示意图。 4、已知某过盈配合孔、轴(狭义孔、轴)公称尺寸为45mm,孔公差为0.025 mm,轴上极限偏差为0

26、,最大过盈为-0.050 mm,配合公差为0.041 mm。试求:孔上、下极限偏差;轴下极限偏差和公差;最小过盈;平均过盈;画出尺寸公差带示意图;写出孔、轴尺寸公差标注形式和配合代号。 第4章1、求三项几何误差: 上图为阶梯轴零件标注图,可将a)、b)、c)依次放入上图框格中,形成三种标注。右图为一种实际零件。试在试卷答题纸中填入右图实际零件相应三种标注几何误差(右图中数值为0.02)。请填写项目名称、各项误差值,判断各项目合格性(写明理由)。2、按照图4.2(1)标注(图为零件中间竖向剖视图),试阐明测量该误差测量原理,并列出该误差计算公式(关于字母代号可标注在答题纸上本试题示意图4.2(2

27、)上)。 图4.2(1) 图4.2(2)3、用分度值为0.001mm千分表测量长度为2m平尺(见图4.3),读数值(单位:m)为:0,+2,+2,0,-0.5,-0.5,+2,+1,+3。试用作图法,按最小条件和两端点连线法分别评定该平尺直线度误差值。 图4.34、求几何误差: 测量下图所示零件几何误差,测得=0.02mm。试求:(1)被测几何项目名称; (2)几何误差值(阐明根据);(3)合格条件及合格性? (4)在图中指出被测要素和基准要素。 (a) (b)图4.65、计算位置误差:测量某阶梯轴零件同轴度误差,测得被测轴线相对基准轴线最大距离为0.04mm,最小距离为0.02mm,如图4.

28、7所示。被测轴线相对基准轴线同轴度公差为0.07mm.求:(1)同轴度误差值; (2)该零件同轴度项目合格性?为什么?图4.7 补充复习题参照答案一、标注题:1、 标注题7参照答案图2、 标注题8参照答案图 3、 标注题9参照答案图4、 标注题11参照答案图5、标注题12参照答案图二、改错题:1、改错题组1(e)参照答案图 改错题组1(f)参照答案图 2、改错题: 改错题2参照答案图 3、改错题: 改错题3参照答案图(此图缺“改正表面粗糙度标注错误”) 4、改错题: 改错题4参照答案图 5、改错题: 改错题5参照答案图 6、改错题: 改错题6参照答案图7、改错题: 改错题7参照答案图 8、改错

29、题: 改错题8参照答案图三、辨认标注题:4、辨认标注题(辨认标注题图4零件): 48H9孔轴线对右侧端面、16H6孔轴线位置度误差不不不大于0.1mm; 孔16H6圆柱度公差为0.008mm; 左侧锥面对16H6轴线斜向圆跳动公差0.05;30g7外圆柱面对16H6轴线径向全跳动公差0.05;30G7孔轴线对16H6轴线同轴度误差不不不大于0.04mm; 右端面对16H6轴线垂直度公差为0.02。7、辨认标注题(辨认标注题图7 “活塞销”零件): 上端面对下端面平行度公差为0.01mm; 35h6外圆柱面圆柱度误差不不不大于0.004mm,其轮廓算术平均偏差上限值为1.6;22孔轴线对35h6圆柱轴线同轴度公差为0.03mm,22孔表面轮廓算术平均偏差上限值为3.2;35h6圆柱轴线直线度公差0.006mm; 活塞销上、下两端面对35h6圆柱轴线垂直度误差不不不大于0.1mm。四、填空题:第2章(1) 20、01、18 (2) -0.012、-0.034 (3) +0.059、+0.089
