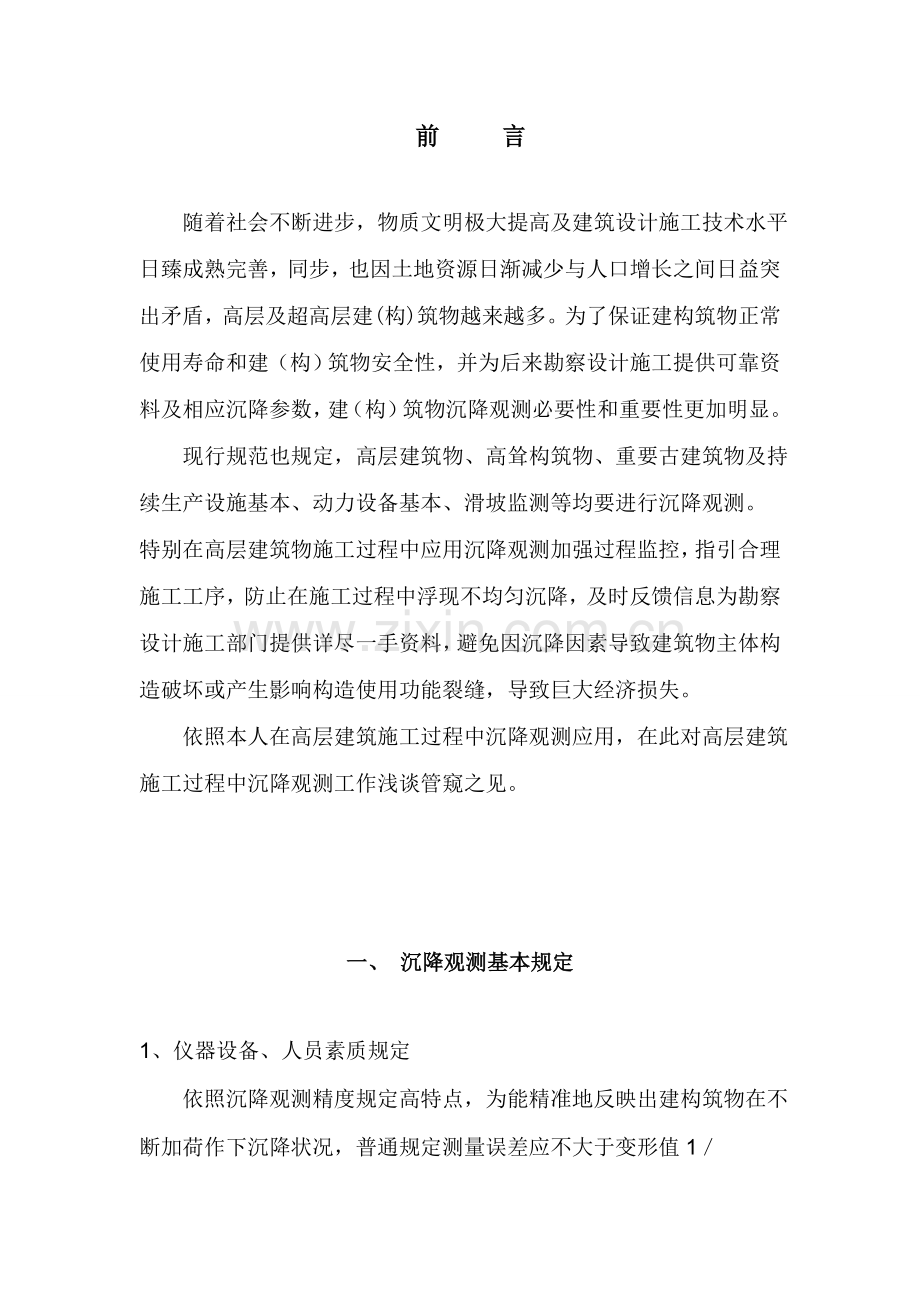

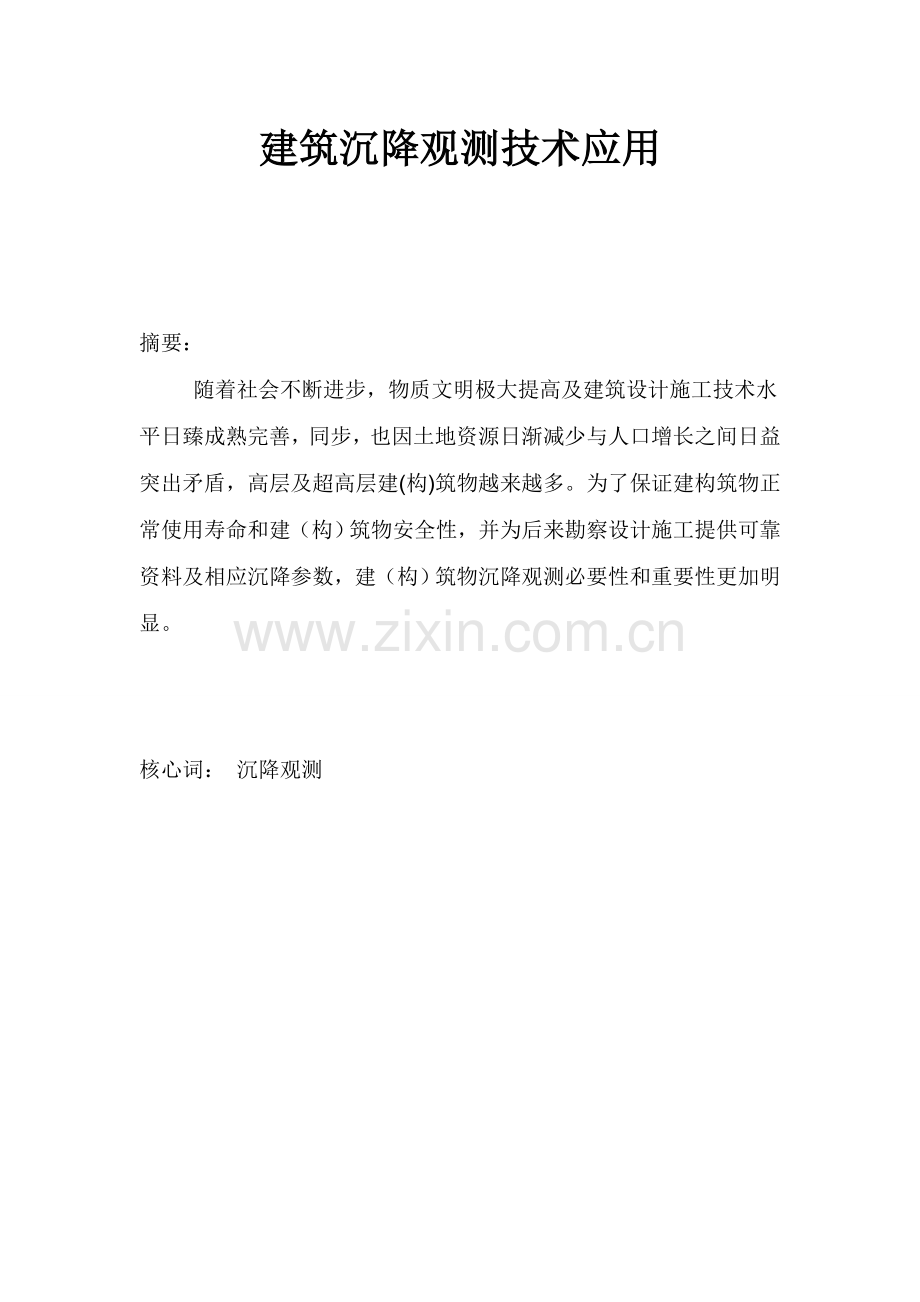

建筑沉降观测技术应用 摘要： 随着社会不断进步，物质文明极大提高及建筑设计施工技术水平日臻成熟完善，同步，也因土地资源日渐减少与人口增长之间日益突出矛盾，高层及超高层建(构)筑物越来越多。为了保证建构筑物正常使用寿命和建（构）筑物安全性，并为后来勘察设计施工提供可靠资料及相应沉降参数，建（构）筑物沉降观测必要性和重要性更加明显。 核心词： 沉降观测 前 言 随着社会不断进步，物质文明极大提高及建筑设计施工技术水平日臻成熟完善，同步，也因土地资源日渐减少与人口增长之间日益突出矛盾，高层及超高层建(构)筑物越来越多。为了保证建构筑物正常使用寿命和建（构）筑物安全性，并为后来勘察设计施工提供可靠资料及相应沉降参数，建（构）筑物沉降观测必要性和重要性更加明显。 现行规范也规定，高层建筑物、高耸构筑物、重要古建筑物及持续生产设施基本、动力设备基本、滑坡监测等均要进行沉降观测。 特别在高层建筑物施工过程中应用沉降观测加强过程监控，指引合理施工工序，防止在施工过程中浮现不均匀沉降，及时反馈信息为勘察设计施工部门提供详尽一手资料，避免因沉降因素导致建筑物主体构造破坏或产生影响构造使用功能裂缝，导致巨大经济损失。 依照本人在高层建筑施工过程中沉降观测应用，在此对高层建筑施工过程中沉降观测工作浅谈管窥之见。 一、 沉降观测基本规定 1、仪器设备、人员素质规定 依照沉降观测精度规定高特点，为能精准地反映出建构筑物在不断加荷作下沉降状况，普通规定测量误差应不大于变形值110120，为此规定沉降观测应使用精密水准仪(S1或S05级)，水准尺也应使用受环境及温差变化影肉小高精度铟合金水准尺。在不具备铟 合金水准尺状况下，使用普通塔尺尽量使用第一段标尺。 人员素质规定，必要接受专业学习及技能培训，纯熟掌握仪器操作规程，熟悉测量理论能针对不同工程特点、详细状况采用不同观测办法及观测程序，对实行过程中浮现问题可以会分析因素并对的运用误差理论进行平差计算，做到准时、迅速、精准地完毕每次观测任务 。2、观测时间规定 建构筑物沉降观测对时间有严格限制条件，特别是初次观测必要准时进行，否则沉降观测得不到原始数据，而是整个观测得不到完整观测意义。其她各阶段复测，依照工程进展状况必要定期进行，不得漏测或补测。只有这样，才干得到精确沉降状况或规律。相邻两次时间间隔称为一种观测周期，普通高层建筑物沉降观测按一定期间段为一观测周期(如：次/30天)或按建筑物加荷状况每升高一层(或数层)为一观测周期，无论采用何种方式都必要按施测方案中规定观测周期准时进行。 3、观测点规定 为了可以反映出建构筑物精确沉降状况，沉降观测点要埋设在最能反映沉降特性且便于观测位置。普通规定建筑物上设立沉降观测点纵横向要对称，且相邻点之间间距以1530米为宜，均匀地分布在建筑物周边。普通状况下，建筑物设计图纸上有专门沉降观测点布置图。 再就是，埋设沉降观测点要符合各施工阶段观测规定，特别要考虑到装修装饰阶段因墙或柱饰面施工而破坏或掩盖住观测点，不能持续观测而失去观测意义。 4、沉降观测自始至终要遵循“五定”原则 所谓“五定”，即普通所说沉降观测根据基准点、工作基点和被观测物上沉降观测点，点位要稳定；所用仪器、设备要稳定；观测人员要稳定；观测时环境条件基本一致；观测路线、镜位、程序和办法要固定。以上办法在客观上尽量减少观测误差不定性，使所测成果具备统一趋向性，保证各次复测成果与初次观测成果可比性更一致，使所观测沉降量更真实。 5、施测规定 仪器、设备操作办法与观测程序要熟悉、对的。在初次观测前要对所用仪器各项指标进行检测校正，必要时经计量单位予以鉴定。持续使用36个月重新对所用仪器、设备进行检校。 在观测过程中，操作人员要互相配合，工作协调一致，认真仔细，做到步步有校核。 6、沉降观测精度规定 依照建筑物特性和建设、设计单位规定选取沉降观测精度级别。再未有特除规定状况下，普通性高层建构筑物施工过程中，采用二等水准测量观测办法就能满足沉降观测规定。咱们在河北省交通培训中心工程施工过程中就采用二等水测量观测办法。 各项观测指标规定如下： (1)来回较差 、附和或环线闭合差： ha-bln，表达测站数。(或ha-b1.0L， L表达观测路线距离) (2)先后视距 ： 30m (3)先后视距差 ： 1.0m (4)先后视距累积差 3.0m (5)沉降观测点相对于后视点高差容差 ：1.0mm (6)水准仪精度不低于N2级别 7、沉降观测成果整顿及计算规定 原始数据要真实可靠，记录计算要符合施工测量规范规定，根据对的，严谨有序，步步校核，成果有效原则进行成果整顿及计算。 二、 详细施测程序及环节 1、建立水准控制网 依照工程特点布局、现场环境条件制定测量施测方案，由建设单位提供水准控制点(或都市精密导线点)依照工程测量施测方案和布网原则规定建立水准控制网。规定： (1)普通高层建筑物周边要布置三个以上水准点，水准点间距不不不大于100米。 (2)在场区内任何地方架设仪器至少后视到两个水准点，并且场区内各水准点构成闭合图形，以便闭合检校。 (3)各水准点要设在建筑物开挖、地面沉降和震动区范畴之外，水准点埋深要符合二等水准测量规定(不不大于1.5米) 依照工程特点，建立合理水准控制网，与基准点联测，平差计算出各水准点高程。 2、建立固定观测路线 由场区水准控制网，根据沉降观测点埋设规定或图纸设计沉降观测点布点图，拟定沉降观测点位置。在控制点与沉降观测点之间建立固定观测路线，并在架设仪器站点与转点处作好标记桩，保证各次观测均沿统一路线。3、 沉降观测 依照编制工程施测方案及拟定观测周期，初次观测应在观测点安稳固后及时进行。普通高层建筑物有一或数层地下构造，初次观测应自基本开始，在基本纵横轴线上(基本局边)按设计好位置埋设沉降观测点(暂时)，等暂时观测点稳固好，进行初次观测。 初次观测沉降观测点高程值是后来各次观测用以比较基本，其精度规定非常高，施测时普通用N2或N3级精密水准仪。并且规定每个观测点初次高程应在同期观测两次后决定。 随着构造每升高一层，暂时观测点移上一层并进行观测直到十000再按规定埋设永久观测点(为便于观测可将永久观测点设于十500mm)。然后每施工一层就复测一次，直至竣工。 4、将各次观测记录整顿检查无误后，进行平差计算，求出各次每个观测点高程值。从而拟定出沉降量。 某个观测点每周期沉降量： cHh，IHn，I -1 N表达某个观测点，I表达观测周期数(I1，2，3)且 H1H0 合计沉降量： C c (n)，n表达观测点号。 5、登记表汇总 (1)、依照各观测周期平差计算沉降量，列登记表，进行汇总。 (2)、绘制各观测点下沉曲线 一方面建立下沉曲线坐标，横坐标为时间坐标，纵坐标上半部为荷载值，下半部为各沉降观测周期沉降量。 将登记表中各观测点相应观测周期所测得沉降量画于坐标中，并将相应荷载值也画于坐标中，连线，就得到相应于荷载值沉降曲线。 (3) 依照沉降量登记表和沉降曲线图，咱们可以预测建筑物沉降趋势，将建筑物沉降状况及时反馈到关于主管部门，对的地指引施工。特别座在沉陷性较大地基上重要建筑物不均匀沉降观测显得更为重要。 运用沉降曲线还可计算出因地基不均匀沉降引起建筑物倾斜度：q=Cm-Cn/Lmn，Cm,Cn分别为m，n点总沉降量，Lmn为m，n点距离。 对沉降观测成果分析，咱们还可以找出同一地区类似构造形式建筑物影响其沉降重要因素，指引施工单位编好施工组织设计对的指引施工大有裨益，同样也为勘察设计单位提供宝贵一手资料，设计出更完善施工图纸。 6观测中注意事项： (1)严格按测量规范规定施测。 (2)先后视观测最佳用同一水平尺。 (3)各次观测必要按照固定观测路线进行。 (4)观测时要避免阳光直射，且各观测环境基本一致。 (5)成像清晰、稳定期再读数。 (6)随时观测，随时检核计算，观测时要气阿成。 (7)在雨季先后要联测，检查水准点标高与否有变动。 (8)将各次所观测沉降状况及时反馈关于部门，当建筑物每天(24h)持续沉降量超过1mm时应停止施工，会同关于部门采用应急办法。 三、探讨两个问题 1、拟定建筑物沉降观测精度合理性。由于现行规范对施工单位施工过程沉降观测规定不明朗，这对施工单位在建筑物沉降观测精度选取随意性较大，但是精度高低直接关系到沉降观测成败。对沉降观测精度选取既不能太高也不能太低，要合理适当，适合工程特性需要。既不导致无谓挥霍也要保证观测成果精确性。这样，本人以为普通高层及重要建(构)筑物在初次观测过程中合用精密仪器设备(高档水准仪、铟合金尺等)在000以上某些按二等以上水准测量办法，采用放大率倍数较大S2或S3水准仪进行观测，也可以测出较抱负成果。 2、在沉降观测过程中，沉降量与时问关系曲线不是单边下行光滑曲线，而是起伏状现象。这就分析因素，进行修正。 第二次观测浮现回升，而后来各次观测又逐渐下降。也许是初次观测精过低，若回升超过5mm时，第一次观测作废，若回升5mm内，第二次与第一次调节标高一致。 曲线在某点突然回升。 因素：水准点或观测点被碰动所致且水准点碰动后标高低于碰前标高，观测点碰后高于碰前。 解决办法：取相邻另一观测点相似期间沉降量作为被碰观测点之沉降量。 曲线自某点起徐徐回升 因素：普通是水准点下沉所致。 办法：拟定水准点下沉值，与高档水准点符合测量，拟定下沉重。 沉降观测在建筑物施工、竣工验收以及竣工后监测等过程中，具备安全预报、科学评价及检查施工质量等职能。通过现场监测数据反馈信息，可以对施工过程等问题起到预报作用，及时做出较合理技术决策和现场应变决定。一、沉降观测对象沉降观测对象涉及：地基基本设计级别为甲级建筑物；复合地基或软弱地基上设计级别为乙级建筑物；加层、扩建建筑物；受邻近深基坑开挖施工影响或受地下地下水等环境因素变化影响建筑物；及需要积累建筑经验或进行设计反分析工程。二、沉降观测点布设沉降观测点应布设在能全面反映建筑物地基变形特性点位，普通布设在建筑物四角、在转角及沿外墙每1015米处；高低层建筑物、新旧建筑物、不同地质条件、不同荷载分布、不同基本类型、不同基本埋深、不同上部构造、沉降缝和建筑物裂缝处两侧；建筑物宽度不不大于或等于15米，或宽度不大于15米但地质条件复杂建筑物内纵墙处，以及框架、框剪、框筒、筒中筒构造体系楼、电梯井和中心筒处；筏基、箱基四角和中部位置处；多层砌体房屋纵墙间距610米横墙相应墙端处；框架构造也许产生较大不均匀沉降相邻柱基处；高层建筑横向和纵向两个方向相应尽端处。各种构筑物沿四周或基本轴线对称位置上布点，数量不少于4个测点。观测基准点应设在基坑工程影响范畴以外，普通不不大于3050米且数量不应少于两个。观测点布设是沉降观测工作中一种很重要环节，它直接影响观测数据能否真实地反映出建筑物整体沉降趋势及局部沉降特点。三、沉降变形监测精度规定沉降观测测量精度级别采用级水准测量。视线长度宜为2030米，视线高度不适当低于0.5米，宜采用闭合法消除误差。四、观测周期建（构）筑物沉降观测对时间有严格限制条件，特别是初次观测必要准时进行，否则整个观测得不到完整观测意义。施工期间普通在基本或地下室完毕后开始观测，每完毕一层观测一次，沉降速度2.0mm/d应减缓加载速度并增长观测次数；如施工过程暂停，则在停工及重新开工时应各测一次，停工期间23个月测一次；竣工后第一年测四次（其中第一次宜在竣工后二个月时），次年测23次，后来每年一次直到稳定。各个阶段复测必要定期进行，不得漏测或补测，只有这样才干得到精确沉降状况或规律。五、稳定原则稳定原则应由沉降量与时间关系曲线鉴定，对重点观测和科研观测工程，或最后三次观测中每次沉降量均不不不大于22倍测量中误差，则以为已进入稳定阶段。二、三级多层建筑以0.04mm/d，高层和一级建筑以0.01mm/d为稳定原则。若施工过程中沉降不不大于2.0mm/d则应采用有效办法。六、验收原则建筑物竣工验收原则为最后一次观测沉降速度：二、三级、多层建筑物和低层建筑物平均沉降速度0.10mm/d，最大沉降速度0.12mm/d（2处），一级、高层建筑物平均沉降速度0.06mm/d，最大沉降速度0.08mm/d（2处）。
