电焊工理论知识培训教案.doc

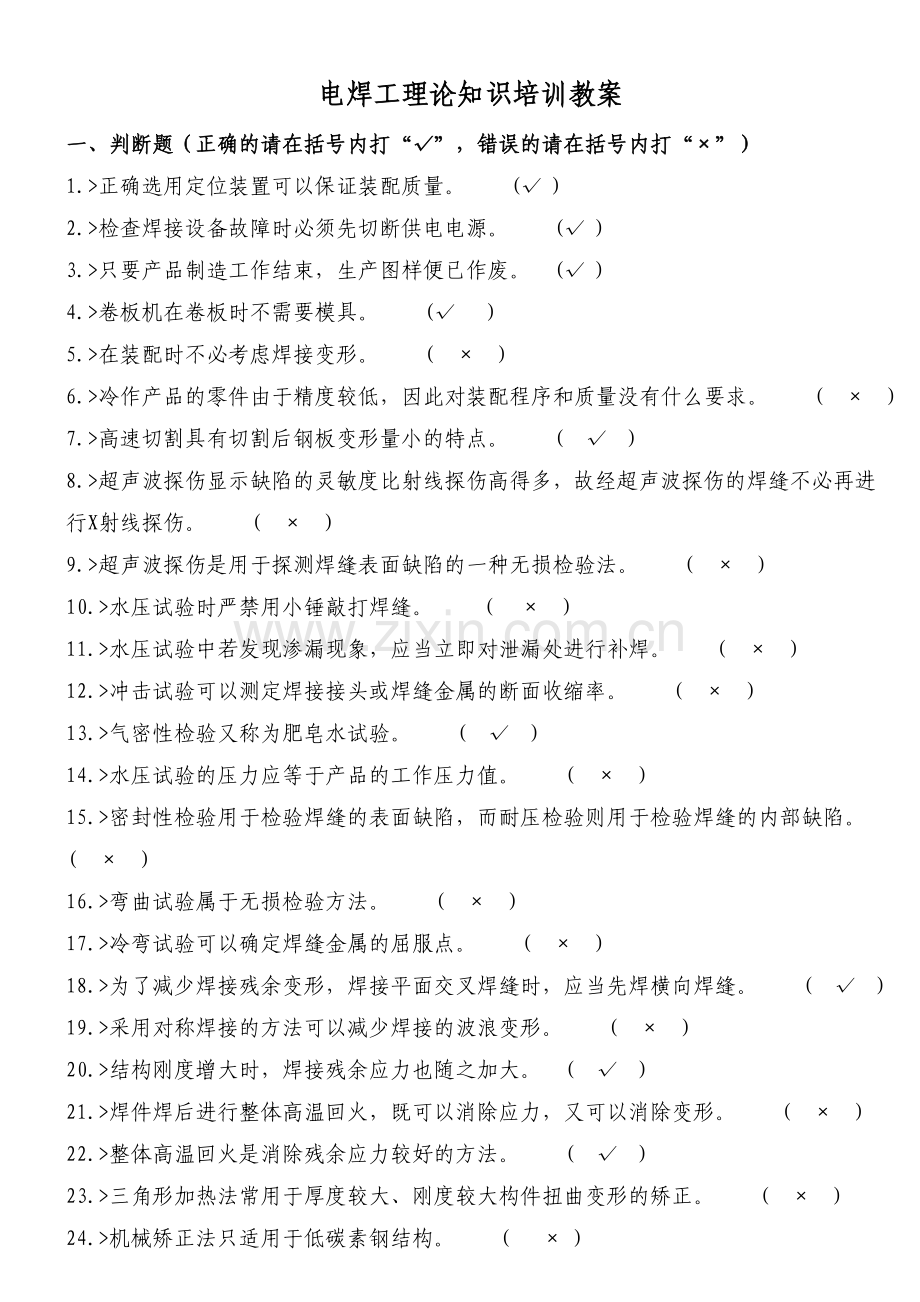

电焊工理论知识培训教案 一、判断题（正确的请在括号内打“”，错误的请在括号内打“”）1.正确选用定位装置可以保证装配质量。 ( )2.检查焊接设备故障时必须先切断供电电源。 ( )3.只要产品制造工作结束，生产图样便已作废。 ( )4.卷板机在卷板时不需要模具。 ( )5.在装配时不必考虑焊接变形。 ( )6.冷作产品的零件由于精度较低，因此对装配程序和质量没有什么要求。 ( )7.高速切割具有切割后钢板变形量小的特点。 ( )8.超声波探伤显示缺陷的灵敏度比射线探伤高得多，故经超声波探伤的焊缝不必再进行X射线探伤。 ( )9.超声波探伤是用于探测焊缝表面缺陷的一种无损检验法。 ( )10.水压试验时严禁用小锤敲打焊缝。 （ )11.水压试验中若发现渗漏现象，应当立即对泄漏处进行补焊。 ( )12.冲击试验可以测定焊接接头或焊缝金属的断面收缩率。 ( )13.气密性检验又称为肥皂水试验。 ( )14.水压试验的压力应等于产品的工作压力值。 ( ) 15.密封性检验用于检验焊缝的表面缺陷，而耐压检验则用于检验焊缝的内部缺陷。 ( )16.弯曲试验属于无损检验方法。 ( )17.冷弯试验可以确定焊缝金属的屈服点。 ( )18.为了减少焊接残余变形，焊接平面交叉焊缝时，应当先焊横向焊缝。 ( )19.采用对称焊接的方法可以减少焊接的波浪变形。 ( )20.结构刚度增大时，焊接残余应力也随之加大。 ( )21.焊件焊后进行整体高温回火，既可以消除应力，又可以消除变形。 ( )22.整体高温回火是消除残余应力较好的方法。 ( )23.三角形加热法常用于厚度较大、刚度较大构件扭曲变形的矫正。 ( )24.机械矫正法只适用于低碳素钢结构。 ( )25.刚性固定法适用于任何材料的结构焊接。 ( )26.焊件中的残余应力焊后必须进行消除，否则将对整个焊接结构产生严重影响。 ( )27.生产中，应尽量采用先装后焊接的方法来增加结构的刚度，以控制焊接变形。 ( )28.水火矫正法适用于淬硬倾向较大的钢材，因为这时可以提高矫正的效率。 ( )29.火焰加热温度越高，则矫正变形的效果越大，所以用火焰加热矫正法时，加热的温度越高越好。 ( )30.火焰加热矫正法只能用来矫正薄板的焊接残余变形。 （ ）31.分段退焊法虽然可以减少焊接残余变形，但同时会增加焊接残余应力。 （ ）32.散热法主要用来减少小零件的焊接残余变形。 ( )33.采用刚性固定法后，焊件就不会产生残余变形了。( )34.消除波浪变形最好的方法是将焊件焊前预先进行反变形。 ( )35.焊缝不对称时，应该先焊焊缝少的一侧，以减少弯曲变形量。 ( )36.焊接残余变形在焊接时是必然要产生的，是无法避免的。 ( )37.焊缝纵向收缩不会引起弯曲变形。 ( )38.热锻模堆焊后应立即进行退火，其目的是降低堆焊层的硬度。 ( )39.手工堆焊时，防止堆焊层产生裂纹及剥离的主要方法 是焊前进行预热。 ( )40.为保证堆焊层的质量，堆焊时应选用较大的熔合比。 ( )41.钛和钛合金埋弧焊时不能使用现有的各种焊剂。( )42.钛和钛合金应用最广的焊接方法是氩弧焊。 ( )43.C02气体保护焊由于氧化性太强，所以不能用来焊接钛和钛合金。 ( )44.钛和钛合金焊接时最简便的焊接方法是焊条电弧焊。( )45.钛和钛合金焊接时，在焊缝中极易产生气孔和裂纹。 ( )46.铜与铜合金焊接产生气孔的倾向较碳素钢小些。( )47.为了防止焊接时热量散失，纯铜焊前应进行预热。 ( )48.纯铜焊条电弧焊时，电源应该采用直流正接。 ( )49.焊条电弧焊是焊接纯铜的一种既简单、又灵活的焊接方法，应当推广使用。( )50.纯铜焊接时应采用较小的焊接电流和保持较低的层间温度。 ( )51.铝及铝合金焊接时会产生较大的应力，在焊缝中就容易产生热裂纹。 ( )52.工业纯铝是指不含杂质的纯铝，所以焊接性特别好。 ( )53.冷焊灰铸铁采用非铸铁组织的焊条。 ( )54.镍基焊条的特点是焊后焊缝的强度高、致密性好，但不能进行机械加工。 ( )55.焊接灰铸铁时，能够获得优质焊缝的最好焊接方法是冷焊法。 ( )56.焊接灰铸铁时，为了防止裂纹的产生，应当增大热输入。 ( )57.焊前预热和焊后保温缓冷是焊接灰铸铁时防止产生白口和裂纹的主要工艺措施。 ( )58.球墨铸铁具有较好的塑性和强度，且不易产生裂纹故其焊接性比灰铸铁好得多。 ( )59.焊接球墨铸铁时，产生裂纹的可能性比灰铸铁小得多。 ( )60.补焊灰铸铁件上的裂纹时，一定要在裂纹两端钻上止裂孔，以防止补焊时裂纹延伸。 ( )61.冷焊法焊接灰铸铁时，层间不允许用小锤锤击焊缝以避免产生冷裂纹。 ( )62.冷焊法焊接灰铸铁的关键是选择合适的焊条。 ( )63.冷焊法焊接铸铁成本低、生产率高，应广泛推广使用。 ( )64.不锈复合钢板焊接后，可以不做钝化处理。 ( )65.奥氏体不锈钢焊后处理的目的是增加其冲击韧度和强度。 ( )66.奥氏体不锈钢抗腐蚀能力与焊缝表面粗糙度无关。 ( )答案：67.奥氏体不锈钢采用焊条电弧焊时，焊条要适当横向摆动，以加快其冷却速度。 ( )68.采用钨极氩弧焊焊接的奥氏体不锈钢焊接接头具有较高的耐热性和良好的力学性能。 ( )69.奥氏体不锈钢的焊接接头进行均匀化处理的目的是消除焊接残余应力。 ( )70.奥氏体不锈钢具有较高的抗腐蚀能力，实际上只是指抗整体腐蚀的能力比较强。 ( )71.奥氏体不锈钢具有很大的电阻，所以不锈钢焊条焊接时药皮容易发红。 ( )72.焊接奥氏体不锈钢时，铁素体相越多，越容易产生热裂纹。 ( )73.奥氏体不锈钢的碳当量较大，故其淬硬倾向较大。 ( )74.几乎所有的焊接方法都能焊Q345(16Mn)钢，但用C02气体保护焊焊接时，焊缝抗裂性能差。 ( )75.Q345(16Mn)钢具有良好的焊接性，其淬硬倾向比Q235钢稍小些。 ( )76.低合金钢焊后冷却速度越大，则淬硬倾向越小。 ( )77.低合金钢强度等级越高，则淬硬倾向越大。 ( )78.强度钢是根据材料的抗拉强度进行分类的。 ( )79.碳当量数值越高，表示该材料的焊接性越好。 ( )80.强度钢的强度等级越高，其焊接性越好。 ( )81.窄间隙气体保护焊只适于平焊焊接。 ( )82.窄间隙焊焊件应开成V形坡口。 ( )83.C02气体保护焊形成氢气孔的可能性较小。 ( )84.烘干焊条和焊剂是减少焊缝金属含氢量的重要措施之一。 ( )85.采用小电流焊接的同时，降低电弧电压，熔滴会出现短路过渡形式。 ( )86.焊丝伸出长度越长，则电阻热越小。 ( )87.低碳钢与低合金结构钢焊接时的焊接性仅决定于低碳钢本身的焊接性答案：错：低碳钢 正：低合金结构钢88.用小板拼焊成大板时，先焊连续长焊缝，后焊断续短焊缝，以减少焊接应力。答案：错：连续长焊缝；断续短焊缝 正：断续短焊缝；连续长焊缝89.在用手工电弧焊进行多层焊时,第一层焊道应采用直径34mm的焊条,以后各层应根据焊件厚度，选用直径较小的焊条。答案：错：较小 正：较大90.在角焊缝的横截面中，从一个板件上的焊趾到另一个板件表面的最大距离称为焊脚。答案：错：最大 正：最小91.焊缝背面与母材的交界处称为焊趾。答案：错：焊趾 正：焊根92.焊前为装配和固定焊件接头位置而焊接的短焊缝称为断续焊缝。答案：错：断续焊缝 正：定位焊缝93.焊接时，由焊接材料、母材及其冶金反应产生的有害气体称为焊接烟尘，如、和3等。答案：错：焊接烟尘 正：焊接有害气体94.要使气体导电，必须使气体分解。答案：错：分解 正：电离95.电弧是各种熔焊方法的热源。答案：错：熔焊 正：电弧焊96.在离地5米以上的地方焊接或(切割)称高空作业。 ( ) 97.焊接热影响区越窄,越容易变形。 ( ) 98.焊接热影响区越宽,越容易出现裂纹。 ( ) 99.焊接回路不会触电。 ( ) 100.发现有人触电应首先切打断电源。 ( ) 101.焊接接头即指焊缝。 ( ) 102.角焊缝的横向收缩比对接焊缝的横向收缩小。 ( ) 103.相同尺寸的焊件刚性大的焊后变形小。 ( ) 104.焊角尺寸增加,T型接头角变形减小。 ( ) 105.数台交流弧焊机共用地线易互相影响电弧的稳定性。 ( ) 106.焊机外壳和不带电部分应接地(或接零)。 ( ) 107.焊接不方便时,地线可任意接在任何零线上。 ( ) 108.空载电压随焊接电流减小而增大。 ( ) 109.直流弧焊机电流细调节,将可变电阻阻值调大,焊接电流增大。 ( ) 110.直流弧焊机电流粗调节,将电刷顺时针旋转,焊接电流减小。 ( ) 111.铬、镍对于焊条钢芯来说是杂质。 ( ) 112.用火焰在焊缝两侧的压应力区加热,可以消除焊接残余应力50%以上,此种方法叫温差拉伸方法。 ( ) 113.手弧焊焊接电流和焊条直径的经验公式是I=Kd。 ( ) 114.铸铁焊补易产生气孔。 ( ) 115.气孔会降低焊缝强度和塑性。 ( ) 116.未焊透缺陷会降低接头机械性能。 ( ) 117.夹渣会使焊缝产生冷裂纹。 ( ) 118.焊瘤主要影响焊缝的强度。 ( ) 119.咬边缺陷处可能引起应力分散。 ( ) 120.焊口间隙是为了保证根部焊透。 ( ) 121.手弧仰焊常发生熔渣滞后现象。 ( ) 122.手弧立焊应采用长弧焊接。 ( ) 123.手弧平焊应采用小直径焊条。 ( ) 124.焊接电弧长度应超过焊条直径。 ( ) 125.焊接电流过大易造成夹渣缺陷。 ( ) 126.交流弧焊机不存在正接和反接问题。 ( ) 127.正火实际是退火的一种特殊形式。 ( ) 128.回火的目的是细化晶粒,减少内应力。 ( ) 129.金属伸长,弯曲和扭转而不断裂或破坏的能力叫塑性。 ( ) 130.金属经受永久变形而不断裂的能力叫韧性。 ( ) 131.甲类钢是保证机械性能供应的钢,乙类钢是保证化学成份供应的钢,特类钢是既保证化学成份又保证机械性能供应的钢。 ( ) 132.同种材料的焊丝，其直径越大，则电阻越大，相对产生的电阻热也就增大。 ( )133.16Mn钢具有良好的焊接性，其淬硬倾向比Q235钢稍小些。 ( )144.普低钢焊后冷却速度越大，则淬硬倾向越小。 ( )145.等离子弧都是压缩电弧。 ( )146.气体保护焊很适宜于全位置焊接。 ( )147.熔焊时，焊缝的组织是柱状品。 ( )148.支路电流与回路电流的大小相等，但方向并不一定一致。 ( )149.晶粒越细，晶界越多，塑性变形抗力就越大，则塑性和韧性越好。 ( )150.同一钢种C曲线的临界冷却速度是唯一的。 ( )答案：二、选择题（请将正确答案的代号填入括号内）1.夹紧机构以( C )应用最多。A电动 B液压 C手动和气动 D磁力 2.( D )可以测定焊缝金属或焊件热影响区脆性转变温度。 A拉伸试验 B冷弯试验 C硬度试验 D冲击试验3.冲击试验用来测定焊缝金属或焊件热影响区的( D )值。 A塑性 B抗拉强度 C硬度 D冲击韧度4.( B )可以测定焊缝金属的抗拉强度值。 A冷弯试验 B拉伸试验 C冲击试验 D硬度试验5.( D )可以考核焊接区的熔合质量和暴露焊接缺陷。 A拉伸试验 B硬度试验 C冲击试验 D冷弯试验6.( C )能检验焊层与焊层之间的结合强度。 A正弯试验 B背弯试验 C侧弯试验 D冲击试验7.受检焊缝气压试验前需( C )检验。 A着色探伤 B磁粉探伤 C100X射线探伤8.背弯试验易于发现( C )缺陷。 A焊缝表面 B焊缝中间 C焊缝根部9.对于气密性要求( C )的容器，应采用气压试验来检验焊缝的致密性。 A特别低 B一般 C特别高10.厚板焊接时主要产生( C )。 A单向应力 B二向应力 C三向应力11.在钢板边缘一侧很快地堆焊一道焊缝，则钢板中间受到( A )。 A拉应力 B压应力 C扭应力12.散热法不适于焊接( C )的材料。 A厚度较厚 B厚度较薄 C淬硬性较高13.采用锤击焊缝区法减小焊接残余应力时应避免在( B )间进行。 A100150 B200300 C40050014.焊件表面堆焊时产生的应力是( B )。 A单向应力 B平面应力 C体积应力15.薄板对接焊缝产生的应力是(A )。 A单向应力 B平面应力 C体积应力16.对接焊缝与角焊缝相比较，其纵向收缩量( A )。 A大 B小 C相等17.焊缝不在结构的中性轴上，焊后易产生( B )变形。 A角 B挠曲 C波浪18.构件焊后两端绕中性轴相反方向扭转一角度称为( C )。 A角变形 B弯曲变形 C扭曲变形19.构件朝一侧变弯的变形称为( B )。 A角变形 B弯曲变形 C扭曲变形20.焊接变形种类虽多，但基本上都是由( A )引起的。A焊缝的纵向收缩和横向收缩 B弯曲变形 C扭曲变形 D角变形21.横向收缩蛮形在焊缝的厚度方向上分布不均匀是引起( C )的原因。 A波浪变形 b。扭曲变形 C角变形 D错边变形22.弯曲变形的大小以( B )进行度量。 A弯曲角度 B挠度 C弯曲跨度 D纵向收缩量23.当两板自由对接，焊缝不长，横向没有约束时，焊缝横向收缩变形量比纵向收缩变形量( A )。 A大得多 B小得多 C稍大 D稍小24.铬不锈钢堆焊材料的(C)不超过( B )。 A01 B02 C0525.高碳低合金钢堆焊金属硬度可达(B )。 A2539HRC B60HRC左右 C3550HRC26.高碳低合金钢堆焊材料中的(C)为( B )。 A焊接钛和钛合金时对加热温度超过( B )的热影响区和焊缝背面都要保护。 A300 B400 C500 D60028.焊接灰铸铁时强迫冷却焊缝的目的是( )。 A防止焊缝产生裂纹 B防止焊缝剥离 C防止焊件变形29.焊前将铸件预热至( D )进行焊接的方法称为半热焊法。 A100 B200 C300 D40030.超低碳不锈钢中碳的质量分数应小于( C )。 A014 B006 C003 D00431.( A )是防止低合金钢产生冷裂纹、热裂纹和热影响区出现淬硬组织的最有效措施。 A预热 B减小热输入 C采用直流反接电源 D焊后热处理32.当碳当量( A )时，焊接性优良。 ACE4 BCE6 CCE焊接回路中串接电感是用来调节短路电流增长速度和调节电弧燃烧时间以控制( C )。 A焊接电流的稳定 B电弧电压的稳定 C熔深34.( C )是CO2气体保护焊的主要缺点。 A气孔 B裂纹 C飞溅 D未焊透35.焊缝中心的杂质往往比周围多，这种现象称为( C )。 A层间偏析 B晶间偏析 C区域偏析36.焊前预热的主要目的是( C )。 A防止产生偏析 B防止夹渣 C减少淬硬倾向，防止产生裂纹37.( B )过渡时，电弧稳定，飞溅小，成形良好，广泛用于薄板焊件的焊接和全位置焊接。 A粗滴 B短路 C喷射38.手工电弧焊时，当（B ）时，电弧的稳定性好。A.电流不变；B.电流增大；C.电流减小答案：39.焊后为消除焊接应力，应采用（C ）的热处理方法。A.消氢处理；B.淬火；C.退火40.电弧电压主要影响焊缝的（A ）。A.熔宽；B.熔深；C.余高41.领有合格证的焊工，每（C ）年应该重新进行一次考试。A.半；B.1；C.242.焊接时，产生和维持电弧燃烧的必要条件是（C ）。A.碰撞电离和热电离；B.一定的电弧电压；C.阴极电子发射和气体电离三、填空题（请将正确答案填在横线空白处）1.焊条工艺性能是指焊条施焊时的工艺性能，主要包括（ ）、（ ）、（ ）和（ ）等。答案：电弧稳定性；焊缝成形；脱渣性；飞溅大小2.如发现酸性焊条受潮也应经温度为（ ），时间为（ ）小时。答案：75150；123.一般碳素结构钢焊芯的含锰量为（ ），某些特殊用钢焊丝其含锰量高达（ ）。答案：0.30.55；1.72.14.焊条受潮后使焊接工艺性能（ ），而且水分中的氢容易使焊缝产生（ ）、（ ）等缺陷。答案：变坏；气孔；裂纹5.锰在钢中是一种很好的合金剂，锰也是一种较好的（ ）剂，锰还是一种很好的（ ）剂。答案：脱氧；脱硫6.焊条的直径是以（ ）直径来表示的。答案：焊芯7.焊条药皮中稳弧剂的作用是改善焊条的（ ）性能和提高焊接电弧的（ ）性。答案：引弧；稳定8.焊接时，对塑性、韧性和抗裂性要求较高的焊缝，应选用（ ）焊条。答案：碱性9.手工电弧焊向焊缝渗合金的方式主要是通过（ ）和（ ）过渡。答案：焊芯；药皮10.焊件残余变形的矫正方法有（ ）和（ ）。答案：机械矫正法；火焰加热矫正法11.焊接线能量越大，则焊接残余变形就越（ ）。答案：大12.构件焊后在焊缝方向发生的收缩，叫做（ ）。答案：纵向收缩变形13.铬不锈钢堆焊材料中的含碳量不超过（ ），含铬量为（ ）左右，适用于（ ）焊件的堆焊。答案：0.2；13；耐腐蚀，耐气蚀；14.中碳低合金钢堆焊材料中的含碳量为（ ）。答案：0.30.615.铜及铜合金焊接时的主要问题是（ ）；（ ）。答案：铜的氧化；易产生气孔；热裂倾向大16.当碳当量为（ ）时，焊接性优良；当碳当量为（ ）时，焊接性一般；当碳当量为（ ）时，焊接性较差。答案：0.4；0.40.6；0.617.金属材料的焊接性包括两方面的内容，其一是（ ），其二是（ ）。答案：接合性能；使用性能18.CO2气体瓶外涂（ ）色，并标有（ ）字样。答案：黑色；CO219.多层焊接时，后层焊缝相当于对前层焊缝进行了一次（ ），因而可提高焊缝金属的塑性和韧性。答案：正火处理20.焊缝中的氢的危害是（ ）、（ ）、（ ）和（ ）。答案：增加氢脆；产生气孔；产生冷裂纹；产生白点21.平焊缝是在焊缝转角为（ ），焊缝倾角为（ ）的平焊位置施焊的焊缝。答案：010；0522.从提高焊接效率和减小收缩变形的观点出发，坡口角度（ ）越好，但坡口角度（ ）时，手工电弧焊易产生（ ）或（ ）等缺陷。答案：越小；小；夹渣；未焊透23.立焊所用焊条的直径最大不宜超过（ ）mm；仰焊及横焊时，焊条直径不宜超过（ ）mm。答案：5；424.多层焊接时为保证焊透，第一层焊道应采用直径较（ ）的焊条。答案：小25.焊接时坡口角度越大，其熔合比（ ）。答案：越小26.焊缝接受力情况不同可分为（ ）和（ ）。答案：工作焊缝；联系焊缝27.焊接接头的基本形式可分为（ ）、（ ）、（ ）、（ ）四种。答案：对接接头；角接接头；形接头；搭接接头28.一般要求焊接工作场所附近（ ）以内不得放置易燃物品。答案：529.焊工及焊条、焊剂制造人员长期吸入含锰粉尘而引起的中毒性病变称为（ ）。答案：焊工锰中毒30.由焊条偏心过大而产生的偏吹，通常采用（ ）角度的方法来解决。答案：调整焊条角度31.焊接时拉长电弧，电弧电压就会（ ）。答案：升高32.焊接是通过（ ）或（ ）或两者并用，并且用或不用（ ），使焊件达到（ ）结合的一种加工方法。答案：加热；加压；填充材料；原子33.接触焊可分为( )、( )、( )三种。答案：点焊 对焊 滚焊34.焊件残余变形的矫正方法有( )和( )。答案：机械矫正 火焰矫正35.焊接接头由( )、( )和( )组成。答案：熔合区(焊缝) 熔合线 热影响区36.根据碳在组织中不同形式、铸铁可分为灰铸铁( )、( )和( )等四种，其中以( )在生产中应用最广。答案：白口铸铁 球墨铸铁 可锻铸铁 灰铸铁37.电流通过人体造成触电事故最多又最危险的途径是( ),其次是( ),较少发生且危险较小的途径是( )。 答案：手-脚 手-手 脚-脚 38.焊接作业必须采取的一般安全措施有( )、( )、( )。 答案：绝缘 屏蔽 隔离 39.管件对接焊位置有( )、( )、( )。 答案：水平转动 垂直固定 水平固定 40.金属材料的强度有( )强度和( )强度。 答案：抗拉 屈服 41.铜和铜合金分为( )铜、( )铜、( )铜三大类。 答案：纯 黄 青 42.金属材料分为( )色金属材料和( )色金属材料两大类。 答案：有 黑 43.焊条药皮的原料主要有( )类、( )类、( )类和( )类。 答案：有机物 化工产品 矿物 铁合金 44.在容器内焊接时,主要的危险是:缺氧( )、有毒、有害( )、易燃( )、易触( )。 答案：窒息 气体 易爆 电 45.手工电弧焊补铸铁的方法有( )焊、( )焊、( )焊三种。 答案：冷 热 半热 46.电流对人体的危害因素主要有( )、( )、( )、( )等。 答案：电流强度 电压 触电途径 电源频率 47.防止焊接变形的工艺方法主要有锤击焊缝法、( )法、( )法、( )法。 答案：反变形 刚性固定 散热 48.焊件内的焊接( )和变形总是同时产生。 答案：应力 49.鉴别直流焊机极性的方法有( )鉴别法,( )鉴别法,( )鉴别法;( )鉴别法。 答案：电压表 盐水 焊条 碳棒 50.导电性能介于导体和( )之间的物质叫半导体。 答案：绝缘体 51.金属焊接性包括( )焊接性和( )焊接性。 答案：工艺 使用 52.钢按其用途可分为( )钢、( )钢、( ) 钢。 答案：结构 工具 特殊 53.用于钢材分离的设备有( )、( )和( )等。答案：龙门剪板机；双盘剪切机；联合冲剪机54.焊前预热可以降低( )，减慢( )，从而减少焊接应力。答案：温差；冷却速度55.多层焊时，第一层焊缝不锤击是为了( )，最后一层焊缝不锤击是为了( )。56.构件朝一侧变弯的变形叫( )。答案：弯曲变形57.构件焊后在( )方向发生的收缩叫横向收缩变形。其变形量是随( )的增加而增大。同时它还与( )和( )有关。答案：垂直焊缝；厚度；接头形式；坡口形式四、解释题1.引弧电压答案：采用交流电源时，电弧开始引燃时的电压，这个电压比引燃后的电压高，称为引弧电压。2.沉淀脱氧答案：在熔滴和熔池中利用溶解在液态金属中的脱氧剂，直接与溶于液态金属中的FeO作用把铁还原，使脱氧产物从熔滴和熔池中浮到熔渣中去，这种脱氧称沉淀脱氧。3.区域偏析答案：熔池结晶时，随着柱状晶体的长大和推移，会把杂质“赶”向熔池中心，形成熔池中心杂质较高的现象称为区域偏析。4.焊接变形答案：焊接过程中，焊件产生的变形叫焊接变形。5.焊接应力答案：焊接过程中焊件内产生的应力叫焊接应力。6.堆焊答案：为增大或恢复焊件尺寸，或使焊件表面获得具有特殊性能的熔敷金属而进行的焊接，叫堆焊。7.三视图: 答案：由正视、俯视、侧视三种图形组成的机械图。 8.搭接接头: 答案：两块焊件相迭,而在顶端边缘上进行焊接的接头。 9.角接接头: 答案：两块焊件成某一角度,且在焊件顶端边缘上进行焊接的接头。 10.T字接头: 答案：两块焊件成T形结合的接头。 11.退火: 答案：将钢加热到A3 或A1 线以上30-50,保温后缓慢冷却下来的热处理方法。 12.淬火: 答案：将钢加热到一定温度,保温后使钢的组织全部转变奥氏体,然后急速冷却,以获得马氏体组织的热处理方法。 13.热裂纹: 答案：焊接过程中,焊缝和热影响区的金属冷却到固相线附近产生的裂纹,也称高温裂纹。 五、计算题（每题10分，共610分）1.已知Q345(16Mn)钢中，叫(C)=020、(Mn)=12，求该钢种的碳当量。答案：解 根据碳当量公式得CE= =答 Q345(16Mn)钢的碳当量CE为O4。2.试求图2-1所示电路中，ab和cd两端的等效电阻。图 2-1答案：解 最右边的两个2电阻并联后与2电阻和3电阻串联，再与3电阻并联后与8电阻串联(为了书写方便，用符号“”表示并联，并按先并后串、先括号内后括号外的顺序运算)。于是得 Rab=(22+2+3)3+8=10 求两端的等效电阻时，、端钮应视为断开，设想在间接人电源，8电阻中没有电流，因此它不起作用，于是得 =(22+3+3)2= 答 端的等效电阻为10；端的等效电阻为。3.形接头不开坡口角焊缝，焊脚尺寸10mm，余高1mm，母材为20钢，焊条为E5015（经查表得7.8g/Cm3，KB0.32，Kh0.79，熔敷金属截面积为60mm2，求5m长焊缝焊条消耗量？答案： 由g条（1B） 1000h 6010 -25210 27.8 7.8Kg 10000.79答：焊条消耗量为7.8Kg。4.焊件厚度为10mm，采用双面不开坡口埋弧自动焊，焊接工艺参数为：焊丝直径5mm；焊接电流600，电弧电压40；焊接速度32m/h，试计算焊接之线能量。答案：解： 60040 由 知2.710 3/mm 32000/3600答：焊接线能量为2.710 3/mm。5.一手弧焊焊工在分钟操作过程中，由于更换焊条、清渣等工作用去了分钟，试计算该焊工所用焊机的负载持续率？答案：由于该焊工为更换焊条、清渣等工作需要用去2min时间，所以在5min内真正用于焊接的时间为523min。因此该焊机的负载持续率为：3/510060答：焊机的负载持续率为60。6.Q235-A钢抗拉强度b=167MPa,板厚=8mm,板长L=100mm,求钢板对接焊缝能承受多大拉力? 答案：解:根据对接焊缝的强度计算公式 bP/L可知 许用拉力 Pmax=bL=1678100=133600(N)答:该对接焊缝能承受133600牛的拉力。 7.一焊件宽20mm,厚10mm,成矩形,当拉力P=105 N时,焊缝断裂,求此焊缝的抗拉强度? 答案：解:焊缝抗拉强度b =P/F=105/2010=500(Mpa)答:焊缝的抗拉强度为500兆帕。 8.三角形接法负载相电流为220A,求线电流? 答案：解:线电流I线 =_ =1.73220=380(A)答:线电流为380安培。 9.交流电路电压380V,电流12A,功率因素0.8,求有功功率? 答案：解:有功功率P=UICOS=380120.8=3648(W)答:有功功率为3648瓦特。 10.焊接时,测得焊机输出电压为36V,焊接电流为120安,每根电缆电组为0.03,求电弧电压? 答案：解:电弧电压为U=U输 -2IR =36-21200.03 =28.8(伏)答:电弧电压为28.8伏。 11.某钢材中,C=0.12%,Si=0.35%,Mn=0.6%.Cr=1.15%,Mo=0.30%,求碳当量? 答案：答:C当 =C+Mn/6+(Cr+Mo+V)/5+(Ni+Cu)/15100% =0.12%+0.6/26+(1.15%+0.30%)5100% =0.51%答:碳当量为0.51%。 12.焊接长度L=8米的板工字梁,焊脚均为10mm,需焊条多少Kg?(焊着率为0.6) 答案：解:焊缝长度为:4800=3
