练习题
1.绘制如图2—93~2。71所示的截面。

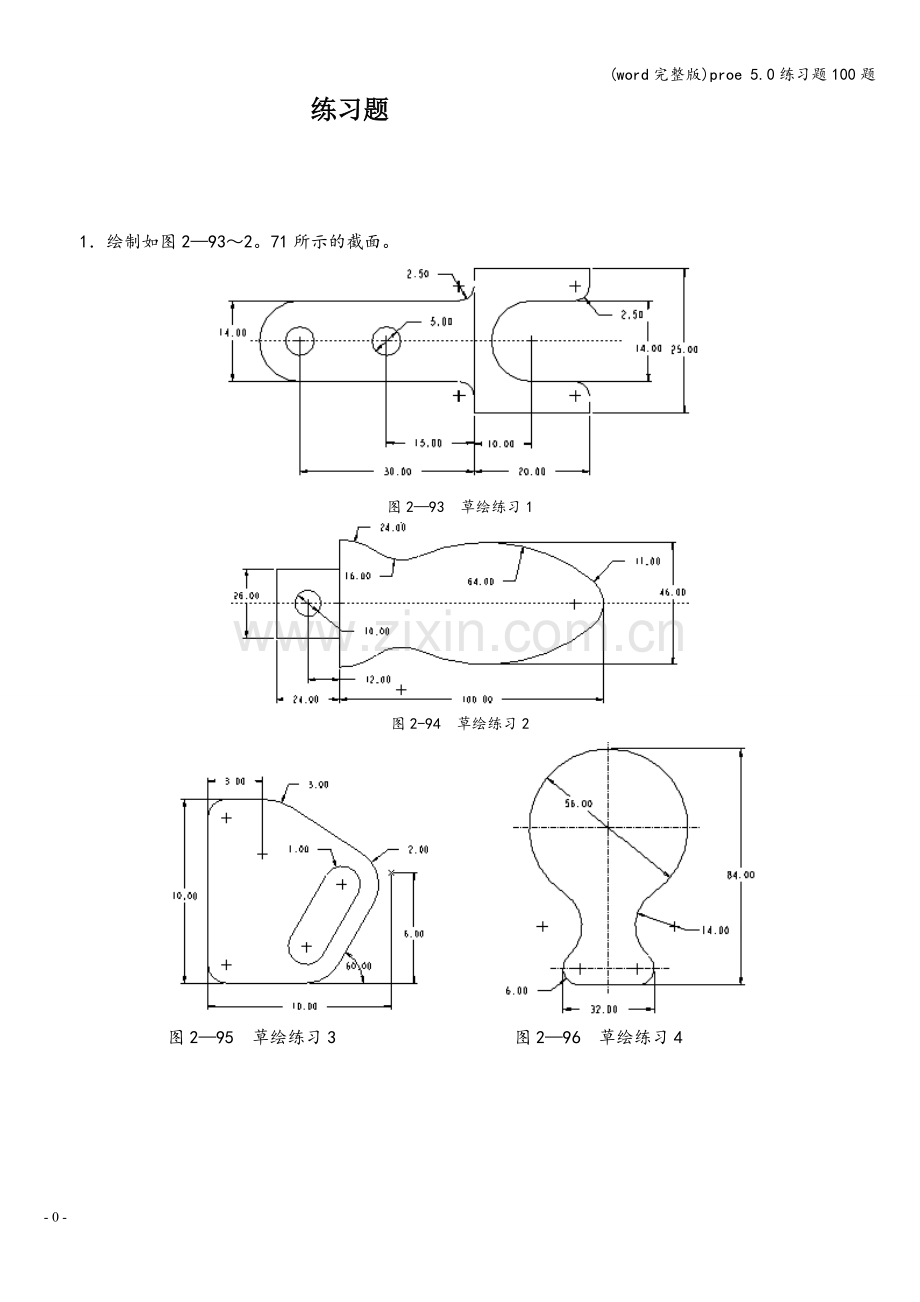

图2—93 草绘练习1
图2-94 草绘练习2
图2—95 草绘练习3 图2—96 草绘练习4
图2—97 草绘练习5
图2-98 草绘练习6
图2—99 草绘练习7
图2-100 草绘练习8
图2—101 草绘练习9
图2-102 草绘练习10
练习题
1.何为草绘平面和参考平面?二者有何要求?
2.在Pro/E系统中,建立3D拉伸或旋转实体特征的一般步骤有哪些?
3.创建拉伸特征时,有哪几种深度定义形式?在应用上有何区别?
4.混合特征包括哪三种类型,各有何特点?
5.新建文件时如何设置模型的单位制?如果当前模型采用的是英寸单位制,如何将其改为公制单位制,有哪两种形式?
6.建立扫描特征时,其属性的定义与扫描轨迹线间有何关系?属性选项【Add Inn Fcs】和【No Inn Fcs】、【Merge Ends】和【Free Ends】各表示什么含义?
7.利用拉伸、旋转、扫描和混合等方式,建立如图3-115~3.117所示的零件。
图3-115 建模练习1
图3—116 建模练习2
图3-117 建模练习3
8.利用平行混合方式,绘制三个截面(两两相距60)建立如图3-118所示的变形棱锥体。
图3-118 变形棱锥体
9.利用旋转和平行混合,建立如图3-119所示的奔驰车标记。
图3-119 奔驰车标记
练 习 题
1.常用的放置型特征有哪些?
2.直孔、草绘孔及标准孔三种圆孔类型,在创建的原理、步骤与方法上有何异同?
3.说明4种倒角尺寸标注方式(44xd、dxd、d1xd2和Angxd)的各自含义与应用场合.
4.建立如图4-102~4—107所示的零件。
图4-102 建模练习1
图4-103 建模练习2
图4—104 建模练习3
图4-105 建模练习4
图4-106 建模练习4
图4-107 建模练习6
练 习 题
1.在Pro/E中,常用的基准特征有哪几种?它们在三维建模中主要有何作用?
2.利用基准平面和基准轴,辅助建立如图5-65~图5-66所示的零件。
图5-65 建模练习1
图5-66 建模练习2
3.利用基准点和基准曲线功能,建立如图5—67~图5—68所示的三维曲线模型。
图5—67 曲线模型1
图5—68 曲线模型2
图5—69 曲线模型3
练 习 题
1.特征尺寸阵列时,有哪三种可选用的阵列方式?其间有何不同?
2.特征复制(Copy)时,采用【新参考复制】与【相同参考】复制有什么区别?
3.试简述特征重定义与编辑参照、特征重排序与特征插入之间的不同。
4.灵活运用特征编辑与操作功能,建立如图6-89~图6—97所示的零件.
图6-89 建模练习1
图6—90 建模练习2
图6-91 建模练习3
图6-92 建模练习4
图6-93 建模练习5
图6-94 建模练习6
图6—95 建模练习7
图6—96 建模练习8
图6-97 建模练习9
练 习 题
1.利用高级扫描特征功能,建立如图7-81~7-83所示的零件。
图7—81 烟斗零件
图7—82 管接头零件
图7—83 钻头零件
练 习 题
1. 用曲面特征功能,建立如图8-139~8-142所示的零件。
图8—139 曲面练习1
图8-140 曲面练习2
图8-141 曲面练习3
图8—142 曲面练习4
2.分别建立如图8—143~8—145所示的线框模型,然后利用曲面特征功能生成所需的零件。
(a)基准曲线 (b)零件的工程视图
图8—143 曲面练习5
(a)线框模型 (b)零件的工程视图
图8-144 曲面练习6
图8-145 曲面练习7
3.参照如图8—146所示,利用实体和曲面特征功能建立出零件的三维模型。
图8—146 综合练习
练 习 题
1.建立如图9—59~9—63所示的5个零件,将其组合成如图9-64所示的装配体,并设置爆炸图显示,如图9—65所示。
图9—59 零件1
图9-60 零件2
图9-61 零件3
图9-62 零件4
图9—63 零件5
图9-64 装配体模型
图9-65 装配体的爆炸图
练习题
1、按照如下图10-55所示的步骤,利用关系式建立如图10-所示的直齿齿轮零件。
图10—55 建立齿轮坯体 图10-56 建立的辅助基准面DTM1
图10—57 定义可变截面扫描的原点轨迹 图10-58 定义可变截面扫描的X-轨迹
图10—59 绘制特征截面 图10—60 定义可变截面扫描的关系式
图10—61 建立可变截面扫描曲面 图10—62 镜像转换曲面
图10-63 切除后的模型效果 图10-64 圆角特征 图10-65 齿轮零件
