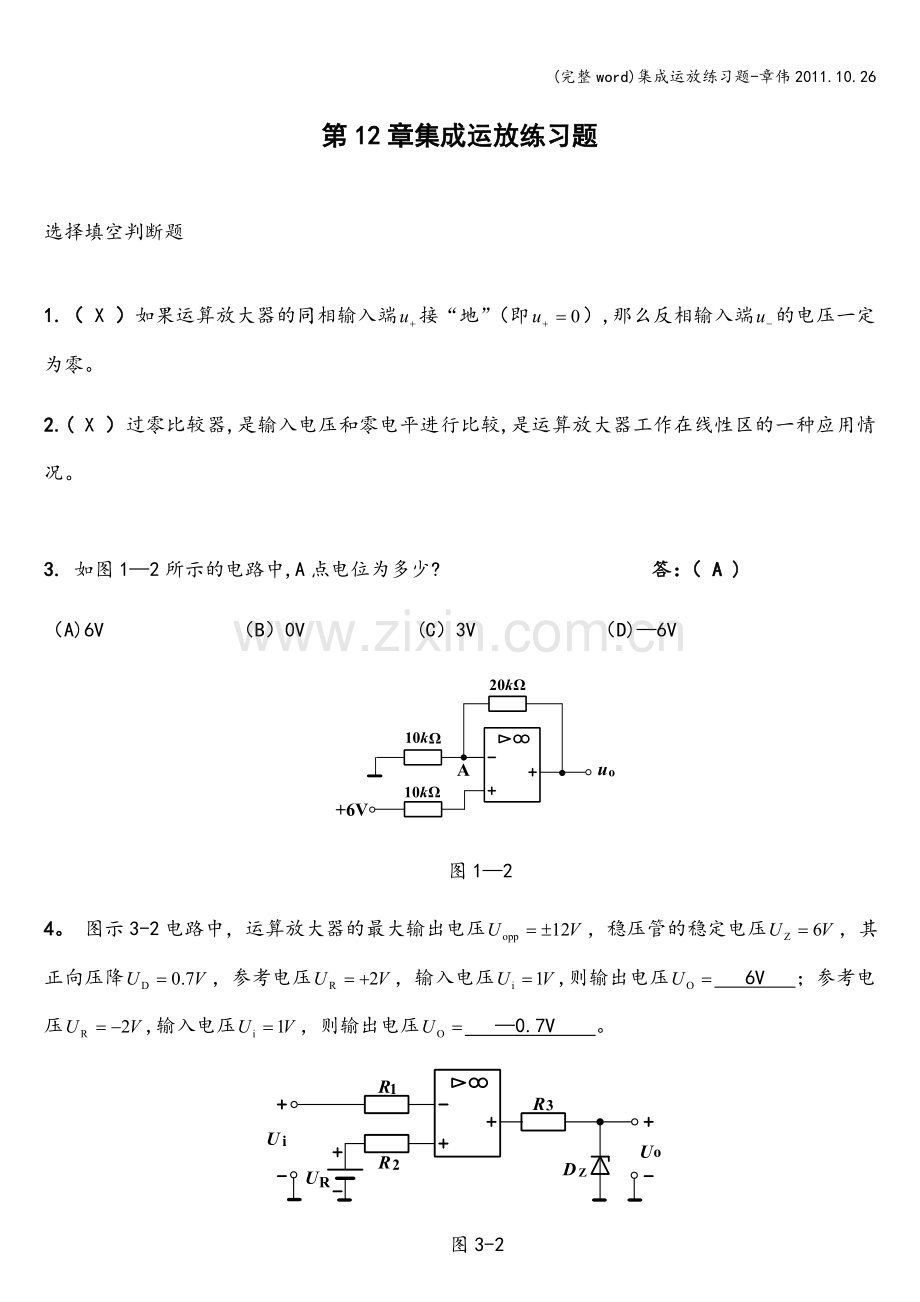

第12章集成运放练习题

选择填空判断题

1.（ X ）如果运算放大器的同相输入端接“地”（即）,那么反相输入端的电压一定为零。
2.( X ）过零比较器,是输入电压和零电平进行比较,是运算放大器工作在线性区的一种应用情况。

3. 如图1—2所示的电路中,A点电位为多少? 答：（ A )
（A)6V （B）0V (C）3V （D)—6V

图1—2
4。 图示3-2电路中，运算放大器的最大输出电压，稳压管的稳定电压，其正向压降，参考电压，输入电压,则输出电压 6V ；参考电压,输入电压，则输出电压 —0.7V 。

图3-2

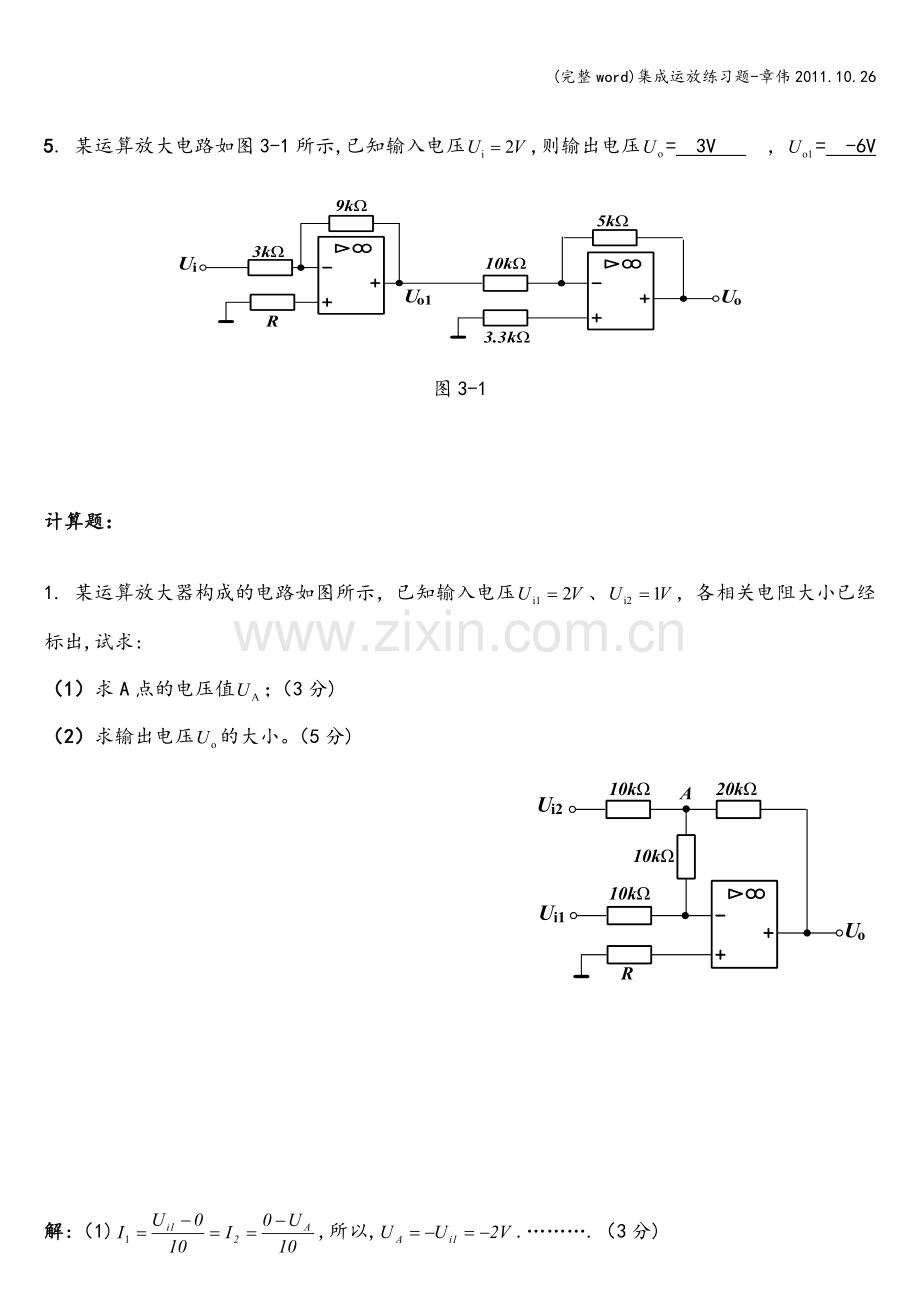

5. 某运算放大电路如图3-1所示,已知输入电压,则输出电压= 3V ，= -6V

图3-1

计算题：

1. 某运算放大器构成的电路如图所示，已知输入电压、，各相关电阻大小已经标出,试求:
（1）求A点的电压值；（3分)
（2）求输出电压的大小。（5分)

解：（1),所以,.……….（3分)
（2),, ,,
所以，，代入数值得，
………（5分）

3。 某运算放大器构成的电路如图4-2所示,已知输入电压、，那么
（1）求A点的电压值;（2分)
(2）求输出电压和输入电压、的关系式；(5分）
（3）若，，求和、的关系式。(3分)

图4—2

解:（1），所以，……（2分）
（2），，，,
联立方程可得，……。。（5分)
(3）若，……。（1分）
若, 则 …….（1分）
所以，……（1分）
