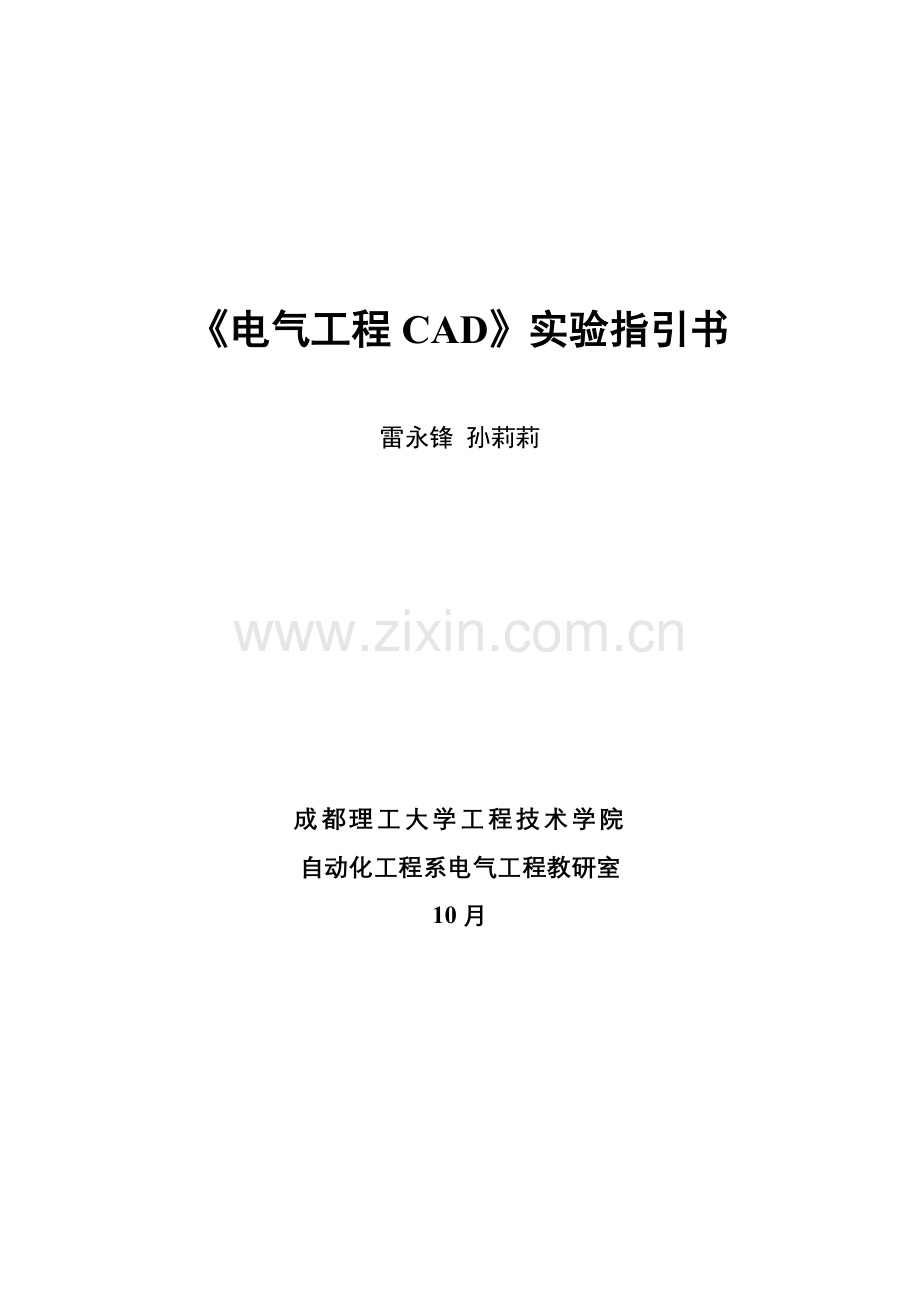

《电气工程CAD》实验指引书
雷永锋 孙莉莉
成都理工大学工程技术学院
自动化工程系电气工程教研室
10月

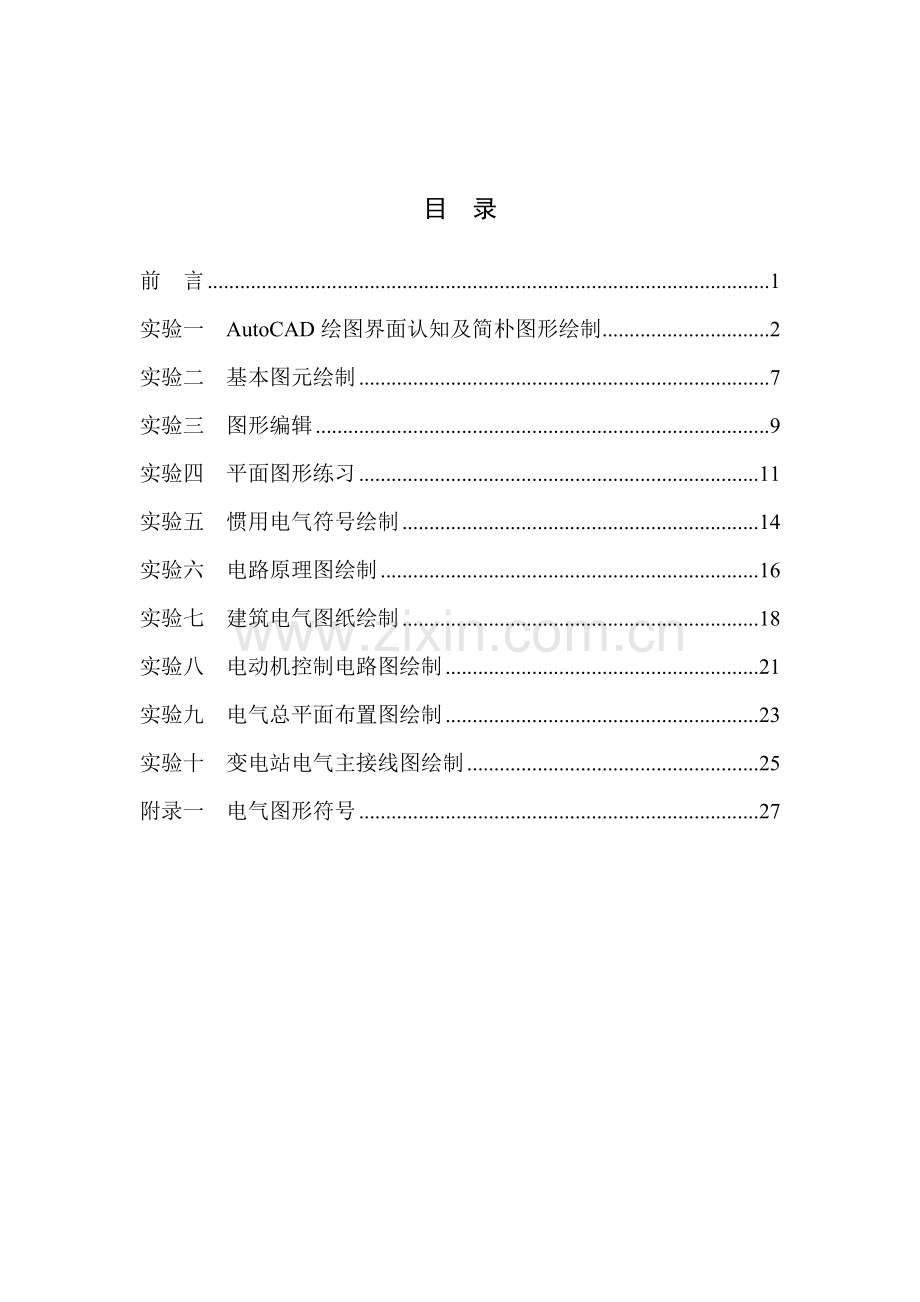

目 录
前 言 1
实验一 AutoCAD绘图界面认知及简朴图形绘制 2
实验二 基本图元绘制 7
实验三 图形编辑 9
实验四 平面图形练习 11
实验五 惯用电气符号绘制 14
实验六 电路原理图绘制 16
实验七 建筑电气图纸绘制 18
实验八 电动机控制电路图绘制 21
实验九 电气总平面布置图绘制 23
实验十 变电站电气主接线图绘制 25
附录一 电气图形符号 27
前 言
《电气工程CAD》是针对我院电气工程及其自动化等专业开设一门专业课程，重要内容为使用AutoCAD软件绘制电气工程图。涉及电气接线图、电气原理图、建筑电气图等专业图纸。需要学生掌握计算机绘图基本办法和专业电气知识。
本实验指引书共设10个实验，前4个实验为基本练习，后6个为电气工程图综合练习，也可增长教材中例子进行练习。通过本实验可使学生掌握AutoCAD基本操作技能，并可以依照实际工作规定绘制出各种电气图纸。
本实验指引书可作为电气工程及其自动化专业《电气工程CAD》课程配套实验教材，也可作为其她涉电类专业CAD有关课程实验指引书。
本实验指引书由雷永锋和孙莉莉两位教师编写。水平有限，书中如有错误和不当之处，诚希使用该指引书教师和读者不吝指正。
自动化工程系电气工程教研室
10月
实验一 AutoCAD绘图界面认知及简朴图形绘制
一、实验目与规定
理解AutoCAD绘图界面特色及其功能，体会、树立AutoCAD“互换式”绘图思想，并学会初步应用此思想绘制简朴图形，同步掌握环境设立与创立样板文献办法。
二、实验类型
验证型
三、实验原理及阐明
1、通过绘制直线、圆体会“交互式”绘图思想；
2、学会使用坐标拟定点办法；
3、学会创立样板文献（.dwt）；
4、可以应用样板文献绘制简朴图形；
图1.1 AutoCAD绘图界面
四、实验仪器
计算机和AutoCAD绘图软件。
五、实验内容和环节
1、理解AutoCAD绘图界面“三个窗口四个栏”，重点是工具栏窗口开关、自定义、位置调节及文本窗口缩放、命令行、位置等。
2、绘制直线，仔细体会“互换式”绘图思想。
3、通过不同已知参数绘制圆，体会“命令选项” “互换式”绘图秘诀。
4、创立样板文献。
Ø 单位类型和精度：公制、Decimal、精度均为0.000；
Ø AutoCAD绘图界面整顿；
5、可以应用样板文献绘制图1.2所示图形。
图1.2 轴
5、可以应用样板文献绘制图1.3所示图形。
图1.3 板
六、注意事项
对的启动、关闭AutoCAD。
七、思考题
1、如何变化绘图窗口背景颜色？
2、如何拟定点？当前你懂得方式有哪些？
3、AutoCAD基本绘图思想是什么？
八、补充资料
AutoCAD快捷键大全
F1：获取协助
F2：实现作图窗和文本窗口切换
F3：控制与否实现对象自动捕获
F4：数字化仪控制
F5：等轴测平面切换
F6：控制状态行上坐标显示方式
F7：栅格显示模式控制
F8：正交模式控制
F9：栅格捕获模式控制
F10：极轴模式控制
F11：对象追踪式控制
Ctrl+B：栅格捕获模式控制(F9)
dra:半径标注
ddi:直径标注
dal:对齐标注
dan:角度标注
Ctrl+C：将选取对象复制到剪切板上
Ctrl+F：控制与否实现对象自动捕获(f3)
Ctrl+G：栅格显示模式控制(F7)
Ctrl+J：重复执行上一步命令
Ctrl+K：超级链接
Ctrl+N：新建图形文献
Ctrl+M：打开选项对话框
AA：测量区域和周长(area)
AL：对齐(align)
AR：阵列(array)
AP：加载*lsp程系
AV：打开视图对话框(dsviewer)
SE：打开对相自动捕获对话框
ST：打开字体设立对话框(style)
SO：绘制二围面( 2d solid)
SP：拼音校核(spell)
SC：缩放比例 (scale)
SN：栅格捕获模式设立(snap)
DT：文本设立(dtext)
DI：测量两点间距离
OI：插入外部对相
Ctrl+1：打开特性对话框
Ctrl+2：打开图象资源管理器
Ctrl+6：打开图象数据原子
Ctrl+O：打开图象文献
Ctrl+P：打开打印对说框
Ctrl+S：保存文献
Ctrl+U：极轴模式控制(F10)
Ctrl+v：粘贴剪贴板上内容
Ctrl+W：对象追 踪式控制(F11)
Ctrl+X：剪切所选取内容
Ctrl+Y：重做
Ctrl+Z：取消前一步操作
A：绘圆弧
B：定义块
C：画圆
D：尺寸资源管理器
E：删除
F：倒圆角
G：对相组合
H：填充
I：插入
S：拉伸
T：文本输入
W：定义块并保存到硬盘中
L：直线
M：移动
X：炸开
V：设立当前坐标
U：恢复上一次操做
O：偏移
P：移动
Z：缩放
实验二 基本图元绘制
一、实验目与规定
纯熟掌握基本图元绘制和精准定位办法。
二、实验类型
验证型
三、实验原理及阐明
1、认真体会每一种基本图元绘制过程及其要点；
2、掌握每一种精准定位办法。
四、实验仪器
计算机和AutoCAD绘图软件。
五、实验内容和环节
1、绘制直线，圆，圆弧，椭圆，点，矩形，图案填充等基本图元，纯熟掌握操作要领。
2、绘制五角星。
3、绘制角平分线。
4、绘制下列所示图形。
图2.1 底座
图2.2 矩形和箭头
图2.3 带槽圆柱
六、注意事项
1、基本绘图命令使用。
2、尺寸标注办法。
七、思考题
1、圆弧有时显示成多段折线，与出图与否关于？可以用什么命令控制显示？
2、视图缩放命令“ZOOM”与否变化了图形真实大小？
3、在AutoCAD中，提供了哪些精准绘图辅助工具？
4、极轴追踪与对象捕获追踪有何区别？
5、进入图纸空间，重要办法有哪两种？
6、如何运用一条已知边绘制正多边形？
实验三 图形编辑
一、实验目与规定
掌握复杂图元绘制办法，结合图形编辑命令，通过完毕简朴、实用图形绘制，达到初步灵活应用绘图、编辑命令目。
二、实验类型
综合型
三、实验原理及阐明
1、运用图元绘制办法和图形编辑命令绘制图形；
2、纯熟选取命令，实现高效率绘图。
四、实验仪器
计算机和AutoCAD绘图软件。
五、实验内容和环节
1、绘制一种A3幅面（297×420）图框并添加标题栏。
2、运用图元绘制命令和图形编辑命令绘制如图3.1所示图形。
图3.1 复杂零件
六、注意事项
1、重要绘图命令及编辑命令使用技巧。
2、相切圆绘制办法。
七、思考题
1、偏移命令是一种单对象编辑命令，在使用过程中，只能以什么方式选取对象？
2、在中文版AutoCAD中，可以使用什么控制文字对象镜像方向？
3、在修改工具栏中单击什么按钮，可以将对象在一点处断开成两个对象？
实验四 平面图形练习
一、实验目与规定
纯熟运用并灵活选取绘图、编辑、对象捕获、视图显示等关于工具，实现高效率绘图，摸索出符合自己平面图形绘制技巧与办法。
二、实验类型
综合型
三、实验原理及阐明
1、运用图元绘制办法和图形编辑命令绘制图形；
2、纯熟选取命令，实现高效率绘图。
四、实验仪器
计算机和AutoCAD绘图软件。
五、实验内容和环节
1、绘制一种A3幅面（297×420）图框并添加标题栏。
2、绘制如图4.1所示图形。
图4.1 复杂零件1
2、绘制如图4.2所示图形。
图4.2 复杂零件2
六、注意事项
1、纯熟使用绘图命令及编辑命令。
2、相对坐标使用。
七、思考题
1、如何设立线型和线型比例？
2、在绘制图形时，如果发现某一图形没有绘制在预先设立图层上，应如何纠正？
3、偏移命令是一种单对象编辑命令，在使用过程中，只能以什么方式选取对象？
4、对于同一平面上两条不平行且无交点线段，可以仅通过什么命令来延长原线段使两条线段相交于一点？
八、补充资料
表4.1 图纸图框尺寸
25
a
10
c
10
e
210 × 297
297 × 420
420 × 594
594 × 841
841×1189
B × L
A4
A3
A2
A1
A0
幅面代号
20
5
a
c
c
c
a
c
c
c
图4.3保存装订边图框
图4.4 标题栏格式
实验五 惯用电气符号绘制
一、实验目与规定
掌握惯用电气符号画法，可以使用绘图软件绘制简朴电路图。
二、实验类型
综合型
三、实验原理及阐明
1、进一步完善样板文献，添加本次实验所需特殊设立尺寸标注样式；
2、绘制图形并按图形实际标注形式完毕尺寸标注。
四、实验仪器
计算机和AutoCAD绘图软件。
五、实验内容和环节
1、绘制如图5.1所示图形。也可从本实验指引书附录一中选用图形进行练习。
图5.1 基本电气符号
2、绘制一种A3幅面（297×420）图框并添加标题栏。
3、在A3图框内绘制如图5.2所示图形。
4、绘制如图5.3所示图形。
六、注意事项
1、纯熟使用绘图命令及编辑命令。
2、熟记各种电气符号表达和绘制特点。
七、思考题
1、如何将块导入到设计中心？
2、栅格使用有何特点？
3、如何迅速绘制各种相似电气元器件？均有什么办法？
图5.2 级联电路图
图5.3 TTL反相器
实验六 电路原理图绘制
一、实验目与规定
掌握图块制作基本办法，能制作电气、电力等领域图形库，并能对的调用系统中已有图形库文献及自制图形库迅速完毕关于图形绘制。
二、实验类型
综合型
三、实验原理及阐明
1、绘制经惯用到电气、电子元件图形；
2、能应用电气、电子、图形库绘制图形。
四、实验仪器
计算机和AutoCAD绘图软件。
五、实验内容和环节
1、绘制一种A3幅面（297×420）图框并添加标题栏。
2、绘制如图6.1所示图形，并定义成图块文献。
图6.1 89C2091芯片引脚图
3、绘制图6.2汽车远近灯自动切换系统电路原理图。
图6.2 汽车远近灯自动切换系统电路原理图
六、注意事项
1、掌握图块定义和插入。
2、理解本次实验电路原理。
七、思考题
1、如何定义块？如何定义带属性块？
2、在哪个图层上定义块，被插入到图形文献时，图块保存原有图层特性？
3、要使插入图块具备当前图层特性，则需要在哪个层上生成该图块？
实验七 建筑电气图纸绘制
一、实验目与规定
掌握建筑电气图纸特点和绘制办法，并可以读懂配电图和照明平面图。
二、实验类型
综合型
三、实验原理及阐明
1、绘制经惯用到电气、电子元件图形；
2、能应用电气、电子、图形库绘制图形。
四、实验仪器
计算机和AutoCAD绘图软件。
五、实验内容和环节
1、绘制一种A3幅面（297×420）图框并添加标题栏。
2、绘制如图7.1所示图形。
图7.1 某住宅楼照明配电系统图
3、绘制图7.2某楼层照明平面图。
图7.2 某楼层照明平面图
六、注意事项
1、建筑电气工程图大多是采用统一图形符号并加注文字符号绘制而成。
2、电气线路都必要构成闭合回路。
3、线路中各种设备、元件都是通过导线连接成为一种整体。
4、在进行建筑电气工程图识读时应阅读相应土建工程图及其她安装工程图，以理解互相间配合关系。
七、思考题
1、建筑电气工程图有何特点？
2、绘制楼层平面布置图环节是什么？
实验八 电动机控制电路图绘制
一、实验目与规定
通过AutoCAD计算机辅助设计软件绘制一张电动机单方向运营接线原理图。
二、实验类型
综合型
三、实验原理与阐明
画出一系列元件，如电动机、开关、主回路熔断器、交流接触器、KM线圈等，精确地连接好，再进行恰当标注。设计规定咱们纯熟地掌握圆、矩形、虚线、线段画法，纯熟地对阵列、剪切、文字插入等工具栏使用。
四、实验仪器
计算机和AutoCAD绘图软件。
五、实验内容和环节
1、绘制一种A3幅面（297×420）图框并添加标题栏。
2、绘制图8.1所示自藕变压器降压启动控制电路图，
重要绘制环节：
（1）调节恰当比例，对图形有个大概布局，再定好第一点。
（2）运用工具栏中圆，矩形等命令画出元器件，并且用直线命令将各元器件连接起来。对于有相似某些，用阵列命令画出，可以节约下时间。
（3）用文字插入、多段线等命令对需要标注元器件标明符号。
（4）在右下角画出标题栏，通过绘图——多行文字（M）操作插入、图号、姓名等信息。
控制电路原理：
按下控制起动按钮SB2，接触器KM线圈得电铁芯吸合，主触点闭合使电动机得电运营，其辅助常开接点也同步闭合实现了电路自锁，电源通过FU1→SB1常闭→KM常开接点→接触器线圈→FU2，松开SB2，KM也不会断电释放。当按下停止按钮SB1时，SB1常闭接点打开，KM线圈断电释放，主、辅接点打开，电动机断电停止运营。FR为热继电器，当电动机过载或因故障使电机电流增大，热继电器内双金属片会温度升高使FR常闭接点打开，KM失电释放，电动机断电停止运营，从而实现过载保护。
图8.1 自藕变压器降压启动控制电路图
六、注意事项
1、纯熟掌握电动机控制电路基本原理；
2、区别断路器、接触器、负荷开关电气符号。
七、思考题
1、绘制一种电机正反转控制电路图。
2、绘制控制电路图应当注意什么问题？
实验九 电气总平面布置图绘制
一、实验目与规定
理解并绘制35KV箱式变电站电气总平面布置图。
二、实验类型
综合型
三、实验原理阐明
绘制电气总平面布置图并们纯熟地掌握圆、矩形、虚线、线段画法，纯熟地对阵列、剪切、文字插入等工具栏使用。
四、实验仪器
计算机和AutoCAD绘图软件。
五、实验内容和环节
1、绘制一种A3幅面（297×420）图框并添加标题栏。理解电气总平面布置图特点和绘制办法。
图9.1 35KV箱式变电站总体布置图
2、绘制如图9.1所示35KV箱式变电站总体布置图。
六、注意事项
1、理解电气总平面布置图特点和绘制技巧。
2、以实际工程为目的进行电气图纸设计和绘制。
七、思考题
1、电气总平面布置图有何特点？
2、电气总平面布置图绘制时应当注意什么问题？
实验十 变电站电气主接线图绘制
一、实验目与规定
理解变电站电气图并绘制电气主接线图。
二、实验类型
综合型
三、实验原理与阐明
绘制变电站电气布置图并纯熟地掌握圆、矩形、虚线、线段画法，纯熟地对阵列、剪切、文字插入等工具栏使用。
四、实验仪器
计算机和AutoCAD绘图软件。
五、实验内容和环节
1、绘制一种A3幅面（297×420）图框并添加标题栏。
2、分别绘制电流互感器、断路器、负荷开关、变压器等电气符号，并以图块方式命名。
3、绘制如图10.1所示35KV箱式变电站电气接线图。
六、注意事项
1、纯熟掌握各种电气符号画法。
2、复制和阵列命令使用技巧。
七、思考题
1、变电站电气主接线图有何特点？
2、变电站电气主接线图在绘制时应当注意什么问题？
图10.1 35KV箱式变电站电气接线图
附录一 电气图形符号
在绘制电气图形时，普通用于图样或其她文献来表达一种设备或概念图形、标记或字符符号称为电气图形符号。电气图形符号只要示意图形绘制，不需要精准比例。
惯用电气图图形符号见表1.1。
表1.1电气图形惯用图形符号及画法使用命令
序号
图形符号
说 明
画法使用命令
1
直流电
电压可标注在符号右边，系统类型可标注在左边。
直线
2
交流电
频率或频率范畴可标注在符号左边
样条曲线
3
交直流
直线、样条曲线
4
正极性
直线
5
负极性
直线
6
运动方向或力
引线
7
能量、信号传播方向
直线
8
接地符号
直线
9
接机壳
直线
10
等电位
正三角形、直线
11
故障
引线、直线
12
导线连接
直线、圆、
图案填充
13
导线跨越而不连接
直线
14
电阻器普通符号
矩形、直线
15
电容器普通符号
直线、圆弧
16
电感器、线圈、绕组、扼流圈
直线、圆弧
17
原电池或蓄电池
直线
18
动合（常开）触点
直线
19
动断（常闭）触点
直线
20
延时闭合动合（常开）触点
带时限继电器和接触器触点
直线、圆弧
21
延时断开动合（常开）触点
22
延时闭合动断（常闭）触点
23
延时断开动断（常闭）触点
24
手动开关普通符号
直线
25
按钮开关
26
位置开关，动合触点
限制开关，动合触点
27
位置开关，动断触点
限制开关，动断触点
28
多极开关普通符号，单线表达
29
多极开关普通符号，多线表达
直线
30
隔离开关动合（常开）触点
31
负荷开关动合（常开）触点
直线、圆弧
32
断路器（自动开关）动合（常开）触点
直线
33
接触器动合（常开）触点
直线、圆弧
34
接触器动断（常闭）触点
35
继电器、接触器等线圈普通符号
矩形、直线
36
缓吸线圈（带时限电磁电器线圈）
37
缓放线圈（带时限电磁电器线圈）
直线、矩形
图案填充
38
热继电器驱动器件
直线、矩形
39
热继电器触点
直线
40
熔断器普通符号
直线、矩形
41
熔断器式开关
直线、矩形
旋转
42
熔断器式隔离开关
43
跌开式熔断器
直线、矩形
旋转、圆
44
避雷器
矩形
图案填充
45
避雷针
圆、图案填充
46
电机普通符号
C-同步变流机
G-发电机
GS-同步发电机
M-电动机
MG-能作为发电机或电动机使用电机
MS-同步电动机
SM-伺服电机
TG-测速发电机
TM-力矩电动机
IS-感应同步器
直线
47
交流电动机
圆、多行文字
48
双绕组变压器，电压互感器
直线、圆、复制、修剪
49
三绕组变压器
50
电流互感器
51
电抗器，扼流圈
直线、圆、
修剪
52
自耦变压器
直线、圆、
圆弧
53
电压表
圆、多行文字
54
电流表
55
功率因数表
56
电度表
矩形、多行文字
57
钟
圆、直线、修剪
58
电铃
59
电喇叭
矩形、直线
60
蜂鸣器
圆、直线、修剪
61
调光器
圆、直线
62
限时装置
矩形
多行文字
63
导线、导线组、电线、电缆、电路、传播通路等线路母线普通符号
直线
64
中性线
圆、直线、图案填充
65
保护线
直线
66
灯普通符号
直线、圆
67
电杆普通符号
圆、多行文字
68
端子板
矩形、多行文字
69
屏、台、箱、柜普通符号
矩形
70
动力或动力—照明配电箱
矩形、图案填充
71
单项插座
圆、直线、修剪
72
密闭（防水）
73
防爆
圆、直线、修剪、图案填充
74
电信插座普通符号
可用文字和符号加以区别：
TP—电话
TX—电传
TV—电视
*--扬声器
M—传声器
FM—调频
直线、修剪
75
开关普通符号
圆、直线
76
钥匙开关
矩形、圆、直线
77
定期开关
78
阀普通符号
直线
79
电磁制动器
矩形、直线
80
按钮普通符号
圆
81
按钮盒
矩形、圆
82
电话机普通符号
矩形、圆、修剪
83
传声器普通符号
圆、直线
84
扬声器普通符号
矩形、直线
85
天线普通符号
直线
86
放大器一符号
中断器普通符号，三角形指传播方向
正三角形、直线
87
分线盒普通符号
圆、修剪、直线
88
室内分线盒
89
室外分线盒
90
变电所
圆
91
杆式变电所
92
室外箱式变电所
直线、矩形、图案填充
93
自耦变压器式启动器
矩形、圆、直线
94
真空二极管
圆、直线
95
真空三极管
96
整流器框形符号
矩形、直线
