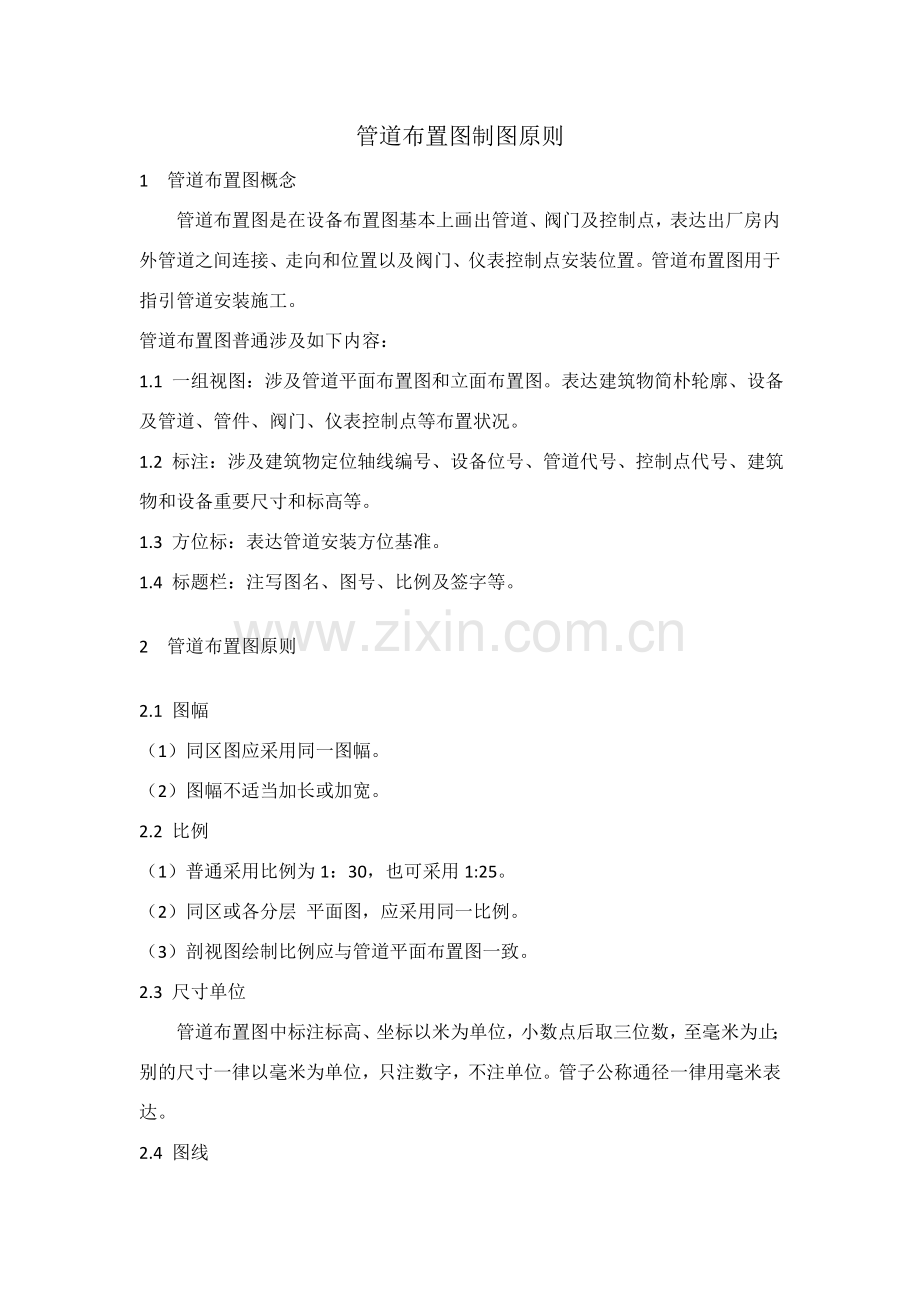

管道布置图制图原则
1 管道布置图概念
管道布置图是在设备布置图基本上画出管道、阀门及控制点，表达出厂房内外管道之间连接、走向和位置以及阀门、仪表控制点安装位置。管道布置图用于指引管道安装施工。
管道布置图普通涉及如下内容：
1.1 一组视图：涉及管道平面布置图和立面布置图。表达建筑物简朴轮廓、设备及管道、管件、阀门、仪表控制点等布置状况。
1.2 标注：涉及建筑物定位轴线编号、设备位号、管道代号、控制点代号、建筑物和设备重要尺寸和标高等。
1.3 方位标：表达管道安装方位基准。
1.4 标题栏：注写图名、图号、比例及签字等。

2 管道布置图原则

2.1 图幅
（1）同区图应采用同一图幅。
（2）图幅不适当加长或加宽。
2.2 比例
（1）普通采用比例为1：30，也可采用1:25。
（2）同区或各分层 平面图，应采用同一比例。
（3）剖视图绘制比例应与管道平面布置图一致。
2.3 尺寸单位
管道布置图中标注标高、坐标以米为单位，小数点后取三位数，至毫米为止；别的尺寸一律以毫米为单位，只注数字，不注单位。管子公称通径一律用毫米表达。
2.4 图线
粗线 0.9～1.2mm →单线管道
中粗线 0.5～0.7mm →双线管道
细线 0.15～0.3mm →法兰、阀门及其她图线
2.5 字体
图名、图标中图号、视图符号 7号字
工程名称、文字阐明及轴线号、表格中文字 5号字
数字及字母、表格中文字（格子不大于6mm时） 3.5号字

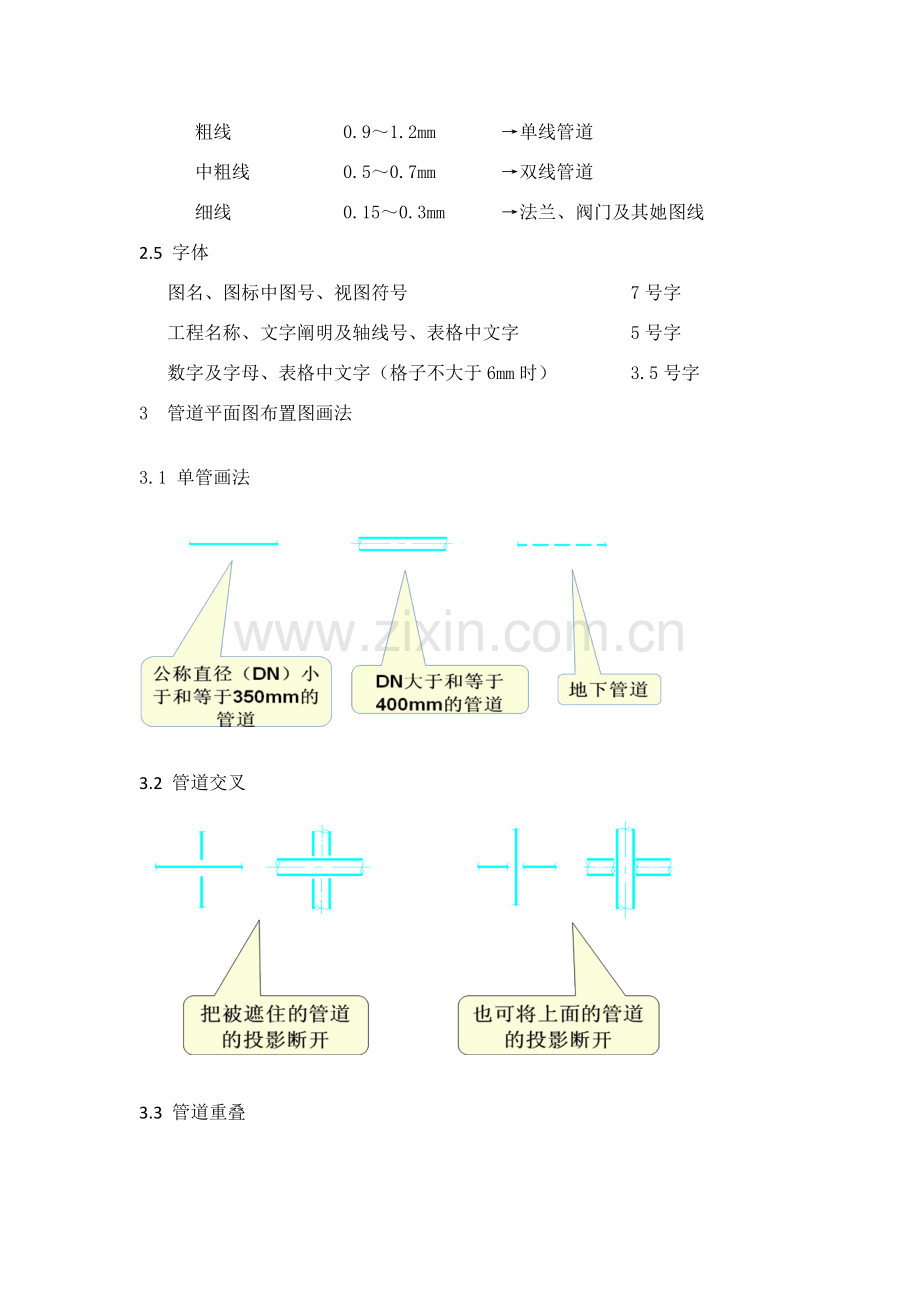

3 管道平面图布置图画法

3.1 单管画法

3.2 管道交叉

3.3 管道重叠

3.4 管道转折

3.5 管件及阀门

3.6 管架画法

4 管道轴测图画法
普通规定：
（1）管道用粗线绘制，管线、阀门及控制元件等图形符号容许用细线绘制。
（2）管线标注中所有字母和数字应符合GB/T 14691规定。
4.1 管路或管段轴测图应按GB/T 4458.3规定正等轴测图投影绘制。
4.2 当管路或管段平行于直角坐标轴时，其轴测图用平行于相应轴测轴直线绘制。
4.3 当管路或管段不平行于直角坐标轴时，在轴测图上应同步画出其在相应坐标平面上投影及投射平面。
4.3.1 当管路或管段所在平面平行于直角坐标平面垂直面时，应同步画出其在水平面上投影及投射平面。见图1。

4.3.2 当管路或管段所在平面平行于直角坐标平面水平面时，应同步画出其在垂直面上投影及投影平面，见图2。

4.3.3 当管路或管段不平行任何直角坐标平面时，应按图3绘制。
