(word完整版)MODF架跳纤规范

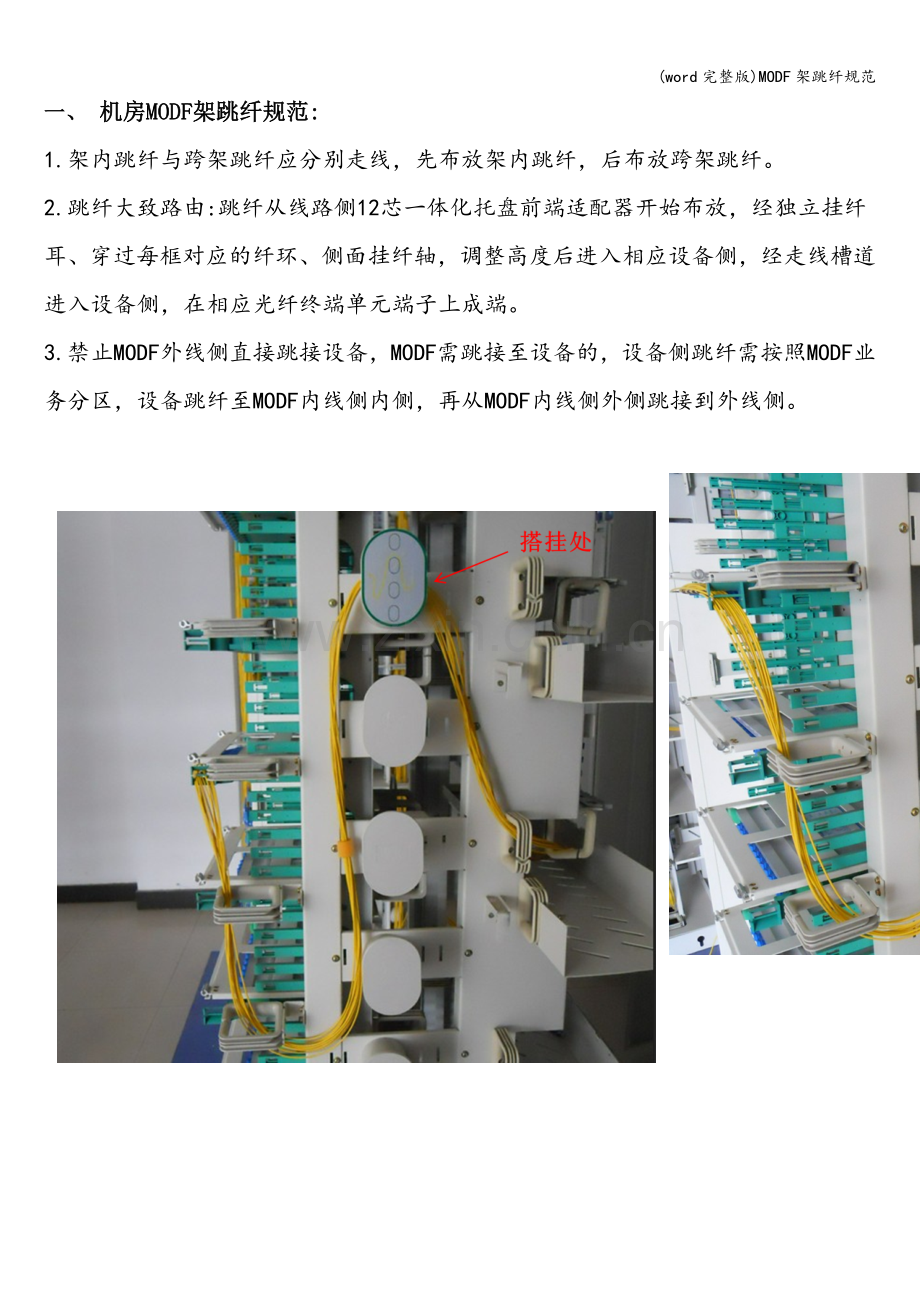

一、 机房MODF架跳纤规范:
1.架内跳纤与跨架跳纤应分别走线，先布放架内跳纤，后布放跨架跳纤。
2.跳纤大致路由:跳纤从线路侧12芯一体化托盘前端适配器开始布放，经独立挂纤耳、穿过每框对应的纤环、侧面挂纤轴，调整高度后进入相应设备侧，经走线槽道进入设备侧，在相应光纤终端单元端子上成端。
3.禁止MODF外线侧直接跳接设备，MODF需跳接至设备的，设备侧跳纤需按照MODF业务分区，设备跳纤至MODF内线侧内侧，再从MODF内线侧外侧跳接到外线侧。

线路侧示意

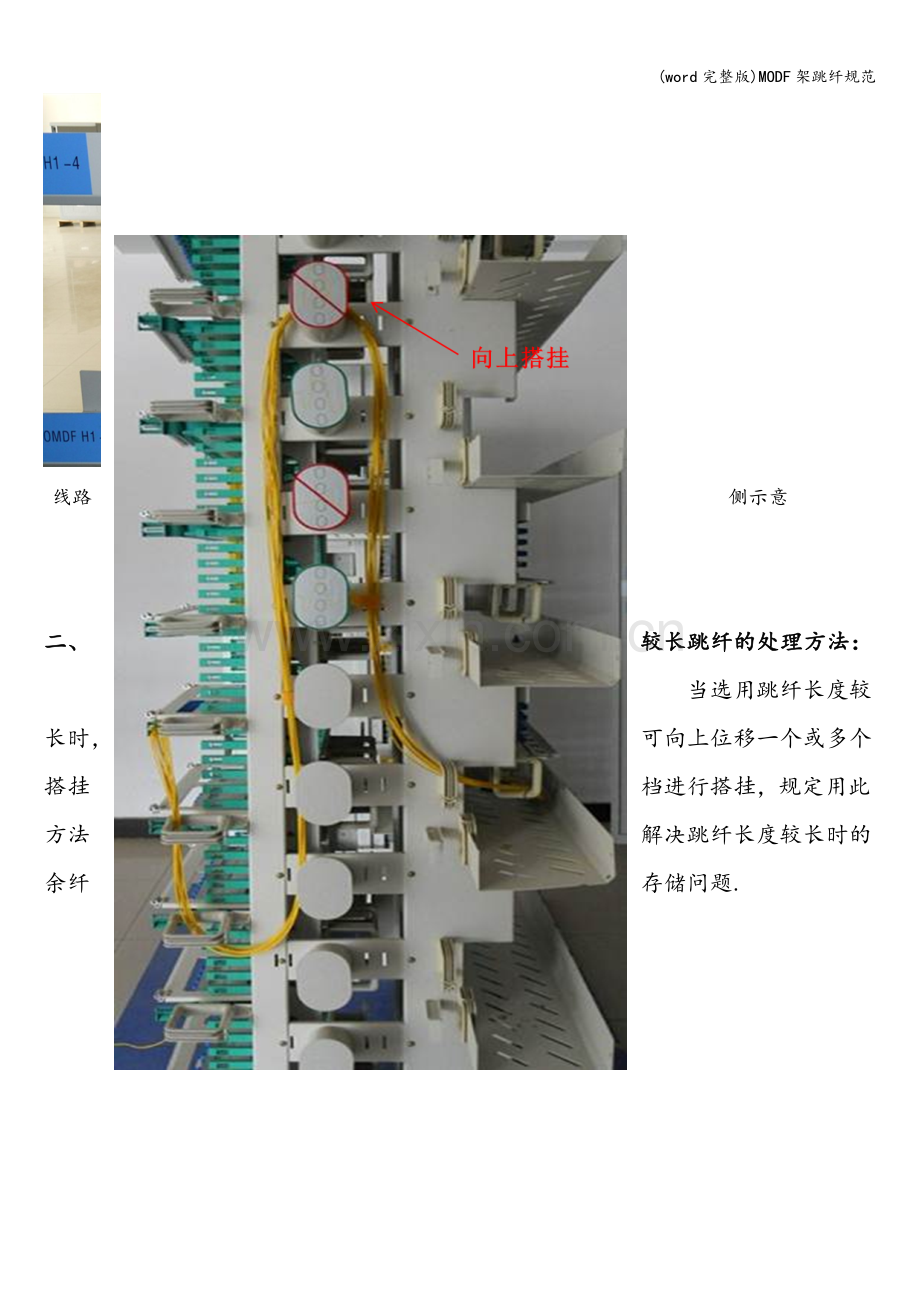

二、较长跳纤的处理方法：
当选用跳纤长度较长时，可向上位移一个或多个搭挂档进行搭挂，规定用此方法解决跳纤长度较长时的余纤存储问题.

三、外线侧与设备侧跳纤方法：
1、外线侧与设备侧水平位置接近时跳纤方法
当外线侧与设备侧水平位置接近时,应考虑跳纤长度的预留，从外线侧向下走两至三个搭挂位置，再向上搭挂到搭挂档上，从设备侧水平位置进入设备面板侧进行跳纤。如下图所示。
2、外线侧与设备侧不在同一水平位置跳纤方法
外线侧与设备侧不在同一水平位置时，外线侧根据上、下位置，考虑跳纤的预留，向下走两至三个搭挂位，再向上搭挂跳纤，向设备侧水平位置走纤.按走纤位不同，如下图所示.

外线侧位于中部向下 外线侧位于中部向上

外线侧位于下部向上 外线侧位于上部向上
四、MODF架同侧跳纤的方法：
同侧过路跳纤需塔挂最上层搭挂柱,如下图所示。

五、MODF跳纤尾纤长度规范：
1. MODF架H端到H端
位置
长度
备注
MODF架H1-1到H1-2距离：
1米尾纤

MODF架H1-1到H1-3距离:
1米尾纤

MODF架H1-1到H1—4距离：
2米尾纤

MODF架H1—1到H1—5距离:
2米尾纤

MODF架H1-1到H1—6距离：
2米尾纤

MODF架H1-1到H1—7距离：
2米尾纤

MODF架H1—1到H1—8距离：
3米尾纤

MODF架H1-1到H1—9距离：
3米尾纤

MODF架H1-1到H1—10距离：
3米尾纤

MODF架H1—1到H1-11距离：
3米尾纤

MODF架H1-1到H1-12距离：
4米尾纤

MODF架H1-1到H2-1距离：
2米尾纤

MODF架H1—1到H2-2距离：
2米尾纤

MODF架H1-1到H2—3距离：
2米尾纤

MODF架H1—1到H2—4距离:
3米尾纤

MODF架H1—1到H2—5距离：
3米尾纤

MODF架H1-1到H2—6距离：
3米尾纤

MODF架H1-1到H2—7距离：
3米尾纤

MODF架H1—1到H2-8距离：
3米尾纤

MODF架H1—1到H2-9距离：
4米尾纤

MODF架H1—1到H2—10距离：
4米尾纤

MODF架H1—1到H2-11距离：
4米尾纤

MODF架H1-1到H2—12距离：
4米尾纤

MODF架H1-1到H3—1距离:
3米尾纤

MODF架H1—1到H3—2距离:
3米尾纤

MODF架H1—1到H3—3距离：
3米尾纤

MODF架H1—1到H3—4距离：
3米尾纤

MODF架H1—1到H3-5距离：
3米尾纤

MODF架H1-1到H3-6距离：
3米尾纤

MODF架H1-1到H3-7距离：
4米尾纤

MODF架H1-1到H3-8距离：
4米尾纤

MODF架H1-1到H3-9距离:
4米尾纤

MODF架H1—1到H3—10距离：
4米尾纤

MODF架H1-1到H3—11距离：
4米尾纤

MODF架H1-1到H3-12距离：
4米尾纤

MODF架H1—1到H4—1距离：
3米尾纤

MODF架H1-1到H4—2距离：
3米尾纤

MODF架H1-1到H4-3距离：
4米尾纤

MODF架H1-1到H4-4距离：
4米尾纤

MODF架H1-1到H4—5距离：
4米尾纤

MODF架H1-1到H4-6距离：
4米尾纤

MODF架H1—1到H4-7距离：
4米尾纤

MODF架H1-1到H4—8距离:
4米尾纤

MODF架H1—1到H4—9距离：
4米尾纤

MODF架H1—1到H4-10距离:
5米尾纤

MODF架H1—1到H4-11距离：
5米尾纤

MODF架H1-1到H4-12距离：
5米尾纤

MODF架H1—1到H5-1距离:
4米尾纤

MODF架H1—1到H5—2距离：
4米尾纤

MODF架H1-1到H5-3距离：
4米尾纤

MODF架H1-1到H5-4距离：
5米尾纤

MODF架H1-1到H5-5距离:
5米尾纤

MODF架H1—1到H5—6距离:
5米尾纤

MODF架H1-1到H5-7距离：
5米尾纤

MODF架H1-1到H5-8距离：
5米尾纤

MODF架H1-1到H5-9距离:
6米尾纤

MODF架H1—1到H5—10距离：
6米尾纤

MODF架H1-1到H5-11距离：
6米尾纤

MODF架H1-1到H5-12距离：
6米尾纤

2. MODF架H端到Z端
位置
长度
备注
MODF架H1—1到Z1—1距离：
2米尾纤

MODF架H1-1到Z1—2距离:
2米尾纤

MODF架H1—1到Z1—3距离：
3米尾纤

MODF架H1—1到Z1-4距离：
3米尾纤

MODF架H1—1到Z1—5距离：
3米尾纤

MODF架H1-1到Z1—6距离：
3米尾纤

MODF架H1—1到Z1-7距离：
4米尾纤

MODF架H1-1到Z1-8距离：
4米尾纤

MODF架H1—1到Z1-9距离:
4米尾纤

MODF架H1-1到Z1—10距离：
4米尾纤

MODF架H1—1到Z1-11距离：
5米尾纤

MODF架H1-1到Z1-12距离：
5米尾纤

MODF架H1—1到Z1—1距离：
2米尾纤

MODF架H1-1到Z1-2距离：
2米尾纤

MODF架H1-1到Z1—3距离：
3米尾纤

MODF架H1-1到Z1-4距离:
3米尾纤

MODF架H1—1到Z1-5距离：
3米尾纤

MODF架H1—1到Z1—6距离：
3米尾纤

MODF架H1—1到Z1—7距离:
3米尾纤

MODF架H1—1到Z1—8距离：
4米尾纤

MODF架H1—1到Z1—9距离：
4米尾纤

MODF架H1—1到Z1-10距离：
4米尾纤

MODF架H1-1到Z1—11距离：
4米尾纤

MODF架H1—1到Z1-12距离：
4米尾纤

MODF架H1—1到Z2-1距离：
2米尾纤

MODF架H1-1到Z2-2距离:
3米尾纤

MODF架H1—1到Z2—3距离：
3米尾纤

MODF架H1-1到Z2—4距离：
3米尾纤

MODF架H1-1到Z2-5距离：
3米尾纤

MODF架H1—1到Z2—6距离:
3米尾纤

MODF架H1—1到Z2-7距离：
4米尾纤

MODF架H1—1到Z2-8距离：
4米尾纤

MODF架H1—1到Z2-9距离：
4米尾纤

MODF架H1—1到Z2-10距离：
4米尾纤

MODF架H1-1到Z2-11距离：
4米尾纤

MODF架H1-1到Z2—12距离：
4米尾纤

MODF架H1-1到Z3-1距离：
3米尾纤

MODF架H1—1到Z3—2距离：
3米尾纤

MODF架H1-1到Z3-3距离：
4米尾纤

MODF架H1—1到Z3-4距离：
4米尾纤

MODF架H1—1到Z3-5距离：
4米尾纤

MODF架H1—1到Z3-6距离：
4米尾纤

MODF架H1-1到Z3—7距离:
4米尾纤

MODF架H1—1到Z3—8距离：
4米尾纤

MODF架H1—1到Z3—9距离：
4米尾纤

MODF架H1-1到Z3—10距离:
5米尾纤

MODF架H1—1到Z3—11距离：
5米尾纤

MODF架H1—1到Z3-12距离：
5米尾纤

MODF架H1-1到Z4—1距离：
4米尾纤

MODF架H1-1到Z4—2距离：
4米尾纤

MODF架H1-1到Z4—3距离:
4米尾纤

MODF架H1—1到Z4—4距离：
4米尾纤

MODF架H1-1到Z4-5距离：
4米尾纤

MODF架H1—1到Z4-6距离:
4米尾纤

MODF架H1—1到Z4—7距离：
4米尾纤

MODF架H1—1到Z4—8距离：
5米尾纤

MODF架H1—1到Z4—9距离：
5米尾纤

MODF架H1—1到Z4-10距离:
5米尾纤

MODF架H1-1到Z4-11距离:
5米尾纤

MODF架H1-1到Z4-12距离：
5米尾纤

MODF架H1-1到Z5-1距离：
4米尾纤

MODF架H1-1到Z5-2距离:
5米尾纤

MODF架H1-1到Z5-3距离：
5米尾纤

MODF架H1—1到Z5—4距离：
5米尾纤

MODF架H1—1到Z5-5距离：
5米尾纤

MODF架H1-1到Z5-6距离：
5米尾纤

MODF架H1—1到Z5—7距离:
5米尾纤

MODF架H1—1到Z5—8距离：
5米尾纤

MODF架H1-1到Z5—9距离：
6米尾纤

MODF架H1—1到Z5-10距离：
6米尾纤

MODF架H1—1到Z5—11距离：
6米尾纤

MODF架H1—1到Z5—12距离：
6米尾纤
