波峰焊治具设计标准规范作业流程.doc

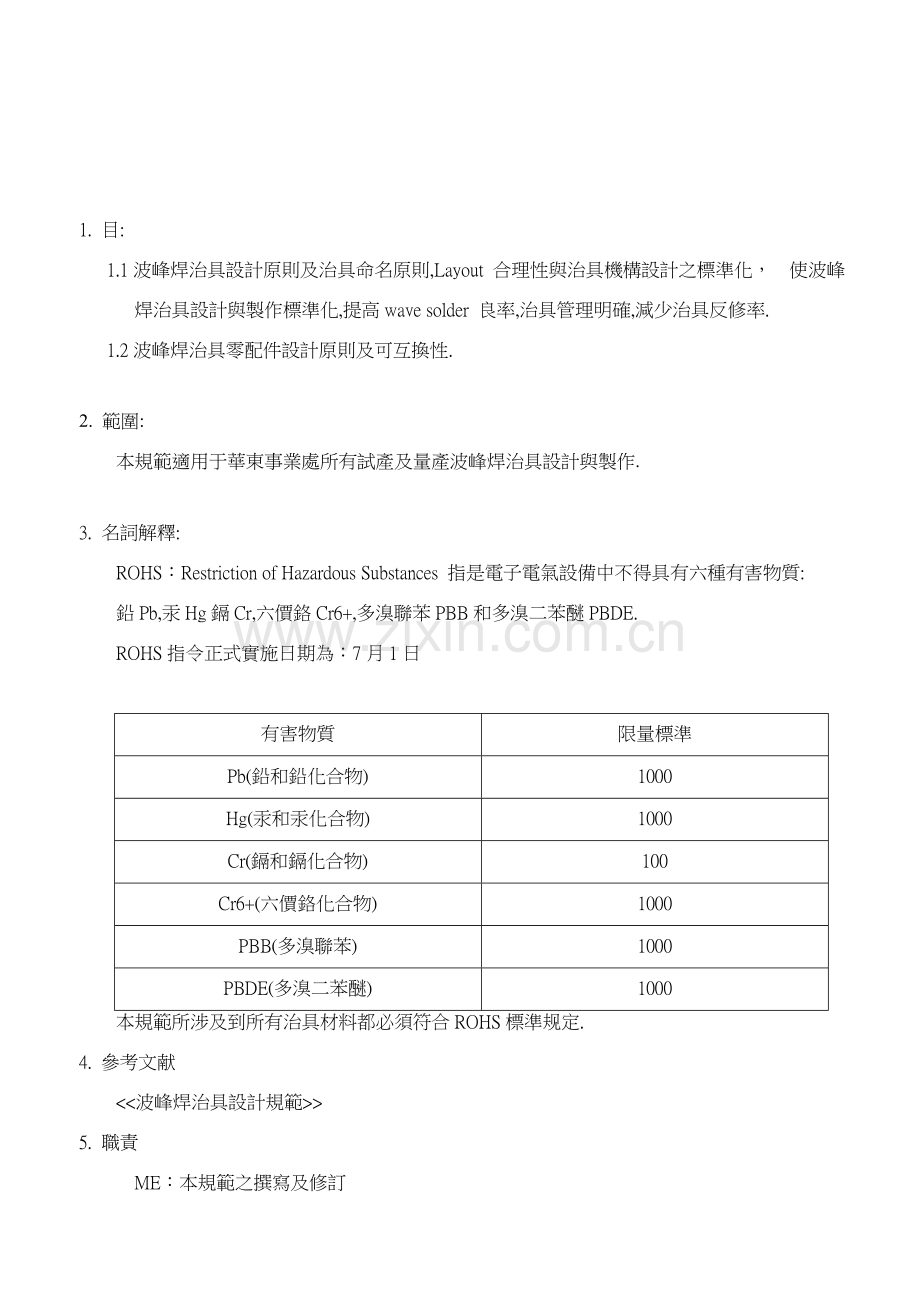

1. 目:1.1波峰焊治具設計原則及治具命名原則,Layout 合理性與治具機構設計之標準化， 使波峰焊治具設計與製作標準化,提高wave solder 良率,治具管理明確,減少治具反修率.1.2波峰焊治具零配件設計原則及可互換性.2. 範圍:本規範適用于華東事業處所有試產及量產波峰焊治具設計與製作.3. 名詞解釋:ROHS：Restriction of Hazardous Substances 指是電子電氣設備中不得具有六種有害物質:鉛Pb,汞Hg鎘Cr,六價鉻Cr6+,多溴聯苯PBB和多溴二苯醚PBDE.ROHS指令正式實施日期為：7月1日有害物質限量標準Pb(鉛和鉛化合物)1000Hg(汞和汞化合物)1000Cr(鎘和鎘化合物)100Cr6+(六價鉻化合物)1000PBB(多溴聯苯)1000PBDE(多溴二苯醚)1000 本規範所涉及到所有治具材料都必須符合ROHS標準规定.4. 參考文献 5. 職責ME：本規範之撰寫及修訂PD： 使用、保養、保存、盤點波峰焊治具6. 作業流程與內容6.1波峰焊治具分類6.1.1試產波峰焊治具分類為：(1)普通試產波峰焊治具 (2)特殊試產波峰焊治具6.1.2 普通試產波峰焊治具材質:FR4或電木.治具尺寸:如下圖所示 (1).治具結構底框架+托邊框架. (2).治具四周需要加軌道邊. (3).S0階段(sample run)治具不需要製作壓條,S0後之試產時需要都I/O 零件ABCDE 製作壓條.側視圖FGHHG俯視圖A:承載邊厚度=2.60.1mmB:檔錫牆高度=40.2mmC:治具厚度=40.2mmD:PCB承載邊深度=PCB厚度*3/4E:軌道邊寬度=90.2mmF:PCB板與板之間距離=150.2mmG:PCB與治具檔錫牆之間距離=150.2mmH:治具檔牆寬度+治具承載邊寬度=7+10=170.2mm 6.1.3 特殊試產波峰焊(可旋轉角度)重要應用於驗證特殊,異形零件,Pin腳Pitch較小零件,或新性零件沒有把握控制wave solder 良率時，在試產階段確認產品過爐最佳角度. 確認量產治具開設.(1).治具結構底框架+托邊框架. (2).治具四周需要加軌道邊. (3).S0階段(sample run 治具不需要製作壓扣,S0後之試產時需要都I/O 零件 製作壓扣. (4).外框材質:合成石;套板材質：FR4或電木.外框套板PCB板刻度可旋轉角度治具組合圖300mmI=318mm300mm318mmJ=17mm俯視圖266mmE=9mmA=3mmD=5mmB=8mm側視圖C=5mmG=2.5mmF=7mmA:承載邊厚度=2.60.1mmB.檔錫牆高度=50.2mmC:檔錫牆高度=50.2mmD:治具厚度=50.2mmE:套板支撐臺階=50.2mmF:軌道邊寬度-90.2mmG：檔錫牆寬度=70.2mm H:套板支撐臺階厚度=2.50.2mm I:治具長寬尺寸=318mm. J:尺寸=17mm.6.1.4量產波峰焊治具結構與尺寸定義:6.1.4.1量產波峰焊治具材質: 6.1.4.1.1底板、搭載邊條選用合成石. 6.1.4.1.2 方向邊框可選用合成石/FR4.6.1.4.2量產波峰焊治具尺寸:如下圖所示 治具結構:底框架+托邊框架A：檔錫牆高度=50.2mmB：軌道邊寬度=90.2mmC:治具厚度=50.2mmD：PCB與治具檔錫牆之間距離=200.2mm E:治具牛角擋錫牆固定於治具寬度E1為70.2mm,E2為120.2mmF:擋錫牆到牛角之間距離300.2mmG:牛角導圓角半徑R=100.2mmH:PCB板與PCB板放置間距150.2mmI:PCB板到擋錫牆之間距離150.2mmJ:治具檔牆寬度+治具承載邊寬度=7+9=160.2mmK:牛角墊塊長度200.2mmL:牛角墊塊寬度200.2mmM:牛角墊塊厚度50.2mmN:PCB放板導角直徑30.2mm O:治具邊框寬度:100.2mmP:軌道承載邊厚度30.2mm Q:牛角內長150.2mm R:牛角內寬150.2mm 注:圖中橢圓形為5*2.5 mm導圓角,如右圖所示.6.1.5錫波平整度波峰焊治具重要應用于測量錫波峰平整度以檢驗錫槽与否有異常. 6.1.5.1治具材質：合成石+玻璃6.1.5.2 治具具體尺寸與普通試產波峰焊治具尺寸定義相似.6.1.5.3 治具結構:底框架+托邊框架+耐溫刻度玻璃.450350 (單位:mm) 6.1.6錫槽高度校正波峰焊治具最大特點在於承載邊底部到治具底部距離H為13mm，比試產及量產波峰焊治具多3mm，通過此治具可以調試錫槽高度,保證試產及量產波峰焊治具與錫槽至少3mm間隙. (具體用法參見波峰焊操作規範)6.1.6.1 治具材質:合成石+ 45鋼+不銹鋼6.1.6.2 治具結構及具體尺寸如下圖所示.H3 (單位:mm)6.2 波峰焊治具排版 所有波峰焊治具排版遵循應遵循如下原則：6.2.1 PCB放置于波峰焊治具方向鉴定依據：6.2.1.1 淚滴PAD及盜錫塊考慮：當PCB中有Ring 與Ring 之間距離小於0.8mm,並且設計淚滴PAD,則PCB放置于波峰焊治具時須保證淚滴PAD與波峰焊過錫爐方向相似.如下圖:過錫爐方向A0.8mma. Connector ,CBL(排線) 過錫爐方向b. two row pin connector：A0.8mm過錫爐方向A0.8mmc. RJ45,RJ11 過錫爐方向d. Connector 當PCB中有Ring 與 Ring 之間距離小於0.6mm,並且設計盜錫塊,則PCB放置于波峰焊治具時須保證盜錫塊最後與錫波接觸.如下圖:過錫爐方向A0.6mm6.2.1.2 多Pin腳Connector Ring與Ring 之間距離小於1mm,則過錫爐方向須特別定義.如下圖:過錫爐方向A1mmB=1mm=1mm6.7.3 DIP零件開孔標準化. (L為SMD零件距PTH孔PAD距離,h為SMD零件高度)6.7.3.1.當L3.0mm、h0.6mm時，採用如下圖開孔方式.6.7.3.2當LL3.0mm，2.0mmh0.6mm時，採用下圖開孔方式： 6.7.3.4當L4.4mm，2.5h3.0mm時，PCB承載深度設計為板厚4/5. 如圖，設h=2.4mm,當按照45倒角,則上錫影響區域將延伸到PAD上,廠商會在倒角頂部再導微角（黑色表达）以避開影響區域.6.7.4開設導錫槽時機.(1)當DIP零件與SMD零件距離小於3mm.(2)當DIP 周圍SMD零件高度小於1.5mm.須開設導錫槽難以開設導錫槽PCB其導錫槽開設如下:導錫槽PCBfixture 6.7.5 波峰焊治具開孔大小原則:(1)在空間允許下,DIP零件至波峰焊治具開孔邊緣保持5mm,脫錫空間.Fixture(2)如果空間有限制,則治具開孔大小最大限度滿足DIP零件與開孔邊緣5mm规定.6.7.6 Bottom面SMT零件開槽圖解及规定.KLH6.7.8治具壓條之壓扣須加導10*5*300mm角便操作員作業.10*5mm*30壓合時壓合後306.7.9治具開設須保護塑膠Pin條件:(1) PTH孔與塑膠Pin距離大於等於3mm則塑膠Pin須開槽保護住. (2) PTH孔與塑膠Pin距離小於3mm，則塑膠Pin無須開槽保護.=3mm6.7.10產品有Flux污染風險如Bottom面天線介面,按鍵彈片等Flux 敏感元件,Bottom須開設防Flux槽.即在所有插件零件治具開孔位置周圍開出一道槽，將治具內外隔開,其設計尺寸為：A(槽寬度)*B(槽深度)=2mm*2mm.槽寬2mm槽深2mm6.7.11治具結構設計中儘量避免出現如下情況:(1) 沿波峰焊過爐方向出現10mm以上只有單邊加強肋保護塊.此保護塊只有單邊受力,且其長度大於10mm,易导致治具變形而导致溢錫. 规定:保護塊至少在兩個方向有加強肋.(2) 治具加強肋寬度小於3mm,易產生變形而影響治具強度及壽命. 规定:加強肋寬度至少大於3mm.6.7.12對於 QFN 零件及BGA等熱敏感SMD零件,波峰焊治具須保護住其Bottom面,以防止 出現過波峰焊二次熔錫等不良現象.BGAQFN 6.5.13治具須有取板設計以便操作員取板順利,取板設計普通為板邊長方形槽深2.5mm設計.取板設計7. 修訂許可權本規範由製造工程單位ME工程師撰寫，經製造單位最高主管批准後實施，修改時亦同. 保管單位ME 保存期限：三個月 七夕，只因有你，总有某些人牵肠挂肚难以忘掉，总有某些日子温暖甜蜜最为爱惜从春夏到秋冬，从陌生到熟悉，虽不能时时联系，却总在特别日子想起你，七夕高兴，我朋友。七夕，只因有你，由于有你，再苦生活也不觉得累，再大险阻也无所畏，再大波折也不担忧，再痛经历也会忘掉，由于有你，我就拥有了整个世界，谢谢你出当前我生命里。七夕高兴，我朋友。七夕，只因有你，相识，是最贵重缘分，挂念，是最诚挚心动，怀念，是最美丽心情，问候，是最动听语言，在这七夕到来之际，最美祝愿送给你，七夕高兴，我朋友。七夕，只因有你，雨点轻敲窗，风吹散了梦想，唯有你模样仍旧在脑海里徜徉，夜深人静时，你占满了心房，舍半生轻狂，半世时光，只为拥有一段和你相处贵重情缘，七夕高兴，我朋友。七夕，只因有你，虽然相距很远，但两颗心却紧紧相连虽然不常会面，音容笑貌犹如眼前，悄悄挟一缕情丝，放飞在炎炎夏日默默拽一丝挂念，悬挂在无垠宇宙静静捎一声问候，盛开在七夕佳节七夕高兴，我朋友。七夕，只因有你，祝愿，是一种真实心意，是一种甘甜高兴，是一种浪漫味道，是一种温馨记忆，是一种美丽幸福，更是咱们情谊永远不变纽带，七夕高兴，我朋友。七夕，只因有你，爱是种体会，虽然心碎也觉得甜蜜，爱是种感受，虽然痛苦也觉得幸福，爱是种缘分，虽然分离也觉得高兴，七夕到了，最真诚祝愿送给你，七夕高兴，我朋友。七夕，只因有你，愿天下有情人终成眷属，愿单身人士找到爱方向，愿情侣们找到幸福天堂，愿夫妻找到温暖避风巷，愿岁月抚平生活忧伤，愿爱花瓣轻舞飞扬，
