脉冲超细干粉自动灭火装置配置设计规范

Code for Arrangement Design of Pulse Discharge Super Fine Dry Powder Automatic Fire-Extincting Equipment
(报批稿)

DB41/×××—
DB41
河南省地方标准

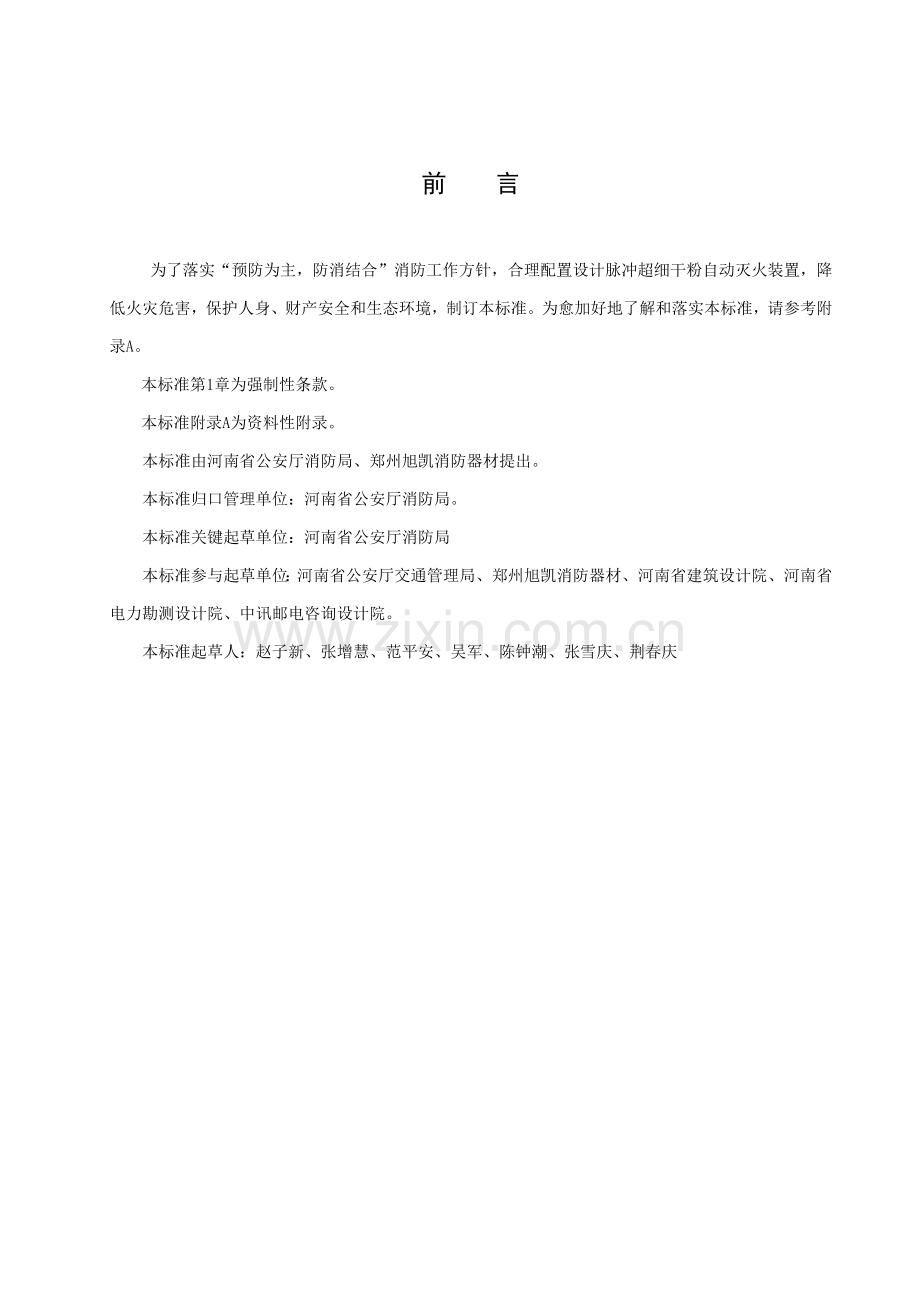

前 言
为了落实“预防为主，防消结合”消防工作方针，合理配置设计脉冲超细干粉自动灭火装置，降低火灾危害，保护人身、财产安全和生态环境，制订本标准。为愈加好地了解和落实本标准，请参考附录A。
本标准第1章为强制性条款。
本标准附录A为资料性附录。
本标准由河南省公安厅消防局、郑州旭凯消防器材提出。
本标准归口管理单位：河南省公安厅消防局。
本标准关键起草单位：河南省公安厅消防局
本标准参与起草单位：河南省公安厅交通管理局、郑州旭凯消防器材、河南省建筑设计院、河南省电力勘测设计院、中讯邮电咨询设计院。
本标准起草人：赵子新、张增慧、范平安、吴军、陈钟潮、张雪庆、荆春庆

脉冲超细干粉自动灭火装置配置设计规范
1　 范围
本标准要求了脉冲超细干粉自动灭火装置（以下简称灭火装置）设计计算、系统组件、灭火装置部署及安全要求。
本标准适适用于新建、扩建、改建工程中机电柜、电缆设施、储物仓库和机电设备间和车辆发动机舱室配置灭火装置设计。
2　 术语和定义
2.1　 无源型脉冲超细干粉自动灭火装置 passive pulse discharge super fine dry powder automatic fire extinction equipment
火灾发生时，无需外部消防报警设备，灭火装置能自发开启，脉冲式喷射超细干粉自动灭火装置。
2.2　 有源型脉冲超细干粉自动灭火装置 active pulse discharge super fine dry powder automatic fire extinction equipment
火灾发生时，依靠外部消防设备输入电信号，手动或自动开启，脉冲式喷射超细干粉灭火装置。
2.3　 局部应用 local application
灭火装置直接对保护对象喷射灭火剂，进行防护应用方法。
2.4　 全淹没应用 Total flooding Application
灭火装置对封闭空间内全部保护对象喷射灭火剂，进行防护应用方法。
3　 设计计算
3.1　 通常要求
3.1.1　 电缆设施、储物仓库和机电设备间配置灭火装置应按局部应用方法设计，无人值守场所宜选择无源型脉冲超细干粉自动灭火装置。有些人值守场所宜选择有源型手动脉冲超细干粉灭火装置。采取有源型脉冲超细干粉自动灭火装置，灭火装置应在接到两个独立火灾电信号后才能开启。
3.1.2　 车辆发动机舱室配置灭火装置应按全淹没应用方法设计，宜选择带手动按钮无源型脉冲超细干粉自动灭火装置。
3.1.3　 机电柜配置灭火装置应按全淹没应用方法设计，宜选择无源型脉冲超细干粉自动灭火装置。
3.2　 设计基础参数
3.2.1　 设计基础参数应依据应用场所和保护对象确定。
3.2.2　 设计基础参数应符合表1要求
表1　 设计喷射强度、设计喷射密度和喷射时间
保 护 对 象
设计喷射强度
kg/s·㎡
设计喷射密度
kg/s· m3
喷射时间
s
电缆设施、储物仓库、机电设备间
≥0.32

<1
车辆发动机舱室、机电柜

≥0.28
<1
3.3　 用量计算
超细干粉灭火剂设计用量按式（1）计算：
M= K1×K2×K3×q×S（V）×t ----------------------（1）
式中：
M——超细干粉灭火剂用量， kg；
S(V)——保护对象计算面积或体积, m2（m3）；
q——设计喷射强度或设计喷射密度，kg/s·㎡（kg/s· m3）；
t——喷射时间，取t =1s；
K1——超细干粉灭火剂分布不均匀系数，取K1=1.1；
K2——超细干粉灭火剂耗损系数，取K2=1.3；
K3——安全系数，取K3=1.2。
4　 系统组件
4.1　 灭火装置系统应由灭火装置、开启组件、灭火控制器或灭火按钮组成。
4.2　 不一样应用场所应对应选择建筑物用、车用或柜用灭火装置。建筑物包含电缆设施、储物仓库和机电设备间等配置灭火装置适用最大净空高度应符合表2要求。
表2　 灭火装置适用最大净空高度
灭火装置灭火剂填充量(KG)
适用最大净空高度（m）
2
3
4
4
5
6
4.3　 开启组件应含有传输火灾信号，实现灭火装置组合开启功效。
4.4 灭火控制器应含有灭火装置地址编码显示、声光报警、自检和消防供电等功效。
5　 灭火装置部署
5.1　 电缆设施、储物仓库和机电设备间配置灭火装置，应依据保护对象种类及分布情况，采取分组开启方法。同一保护对象采取相同规格，宜按正方形或矩形部署，组合安装在保护对象上方。正方形部署边长不应大于3m，矩形部署长边边长不应大于4m，安装高度不应大于6m。
5.2　 电缆沟配置灭火装置,宜沿着电缆沟安装在顶部中央位置,灭火装置之间距离不应大于3.5m。
5.3　 通信基站电缆桥架配置灭火装置,宜沿着电缆桥架安装在其正上方屋顶,灭火装置之间距离不应大于1m.
5.4　 车辆发动机舱室配置灭火装置，宜安装在比较开敞地方，喷射口应朝向保护对象或机舱顶部。
5.5　 机电柜配置灭火装置，宜安装在柜内顶部，安装高度不应大于2.5 m。
6　 安全要求
6.1　 灭火装置不宜安装在雨淋和水浇处。
6.2　 灭火装置不宜安装在被保护设备操作使用和维护保养常常轻易碰撞处。
6.3　 地下防护区和无窗地上防护区，应设机械排风装置，确保灭火后防护区能通风换气。

附录A
（资料性附录）
脉冲超细干粉自动灭火装置配置设计规范条文说明

A1 本条确定了本标准适用范围。
脉冲超细干粉灭火技术，表现了“快速响应、早期抑制、高效灭火”这一消防优异技术理念，很适用扑救可燃气体、可燃液体压力喷射式火灾和多种电器火灾。国外只有俄罗斯有类似产品，多用于能源、交通、电信、国防等领域易燃易爆场所恶性火灾预防和扑救。经过对上述领域中车辆发动机舱室、机电柜、电缆设施、储物仓库和机电设备间可能发生火灾性状、脉冲超细干粉自动灭火装置类型和工程应用方法进行了中国、外调研，并以此为基础，模拟不一样场所单元保护对象，对脉冲超细干粉自动灭火装置开展了大量应用灭火试验，取得了一批有价值试验数据，证实了该灭火装置在车辆发动机舱室、机电柜、电缆设施、储物仓库和机电设备场所应用可行性和有效性，从而确定了本规范适用范围。
本标准灭火装置可用于扑救A类表面火灾、B类、C类火灾、带电设备和电气线路火灾。不得用于扑救无空气仍能快速氧化化学物质火灾和活泼金属火灾。
A3 设计计算
A3.1 为了提升灭火效率，避免装置误喷，依据不一样应用场所火灾性状、环境条件和消防管理情况，结合国外同类保护对象消防工程应用方法和规范编制组开展灭火模拟试验效果，本条要求了脉冲超细干粉自动灭火装置适用场所应用方法和宜选择灭火装置类型。
A3.2 本条依据国家消防产品质检中心对建筑物用、车用、柜用脉冲超细干粉自动灭火装置检验汇报和不一样场所灭火模拟试验数据，并参考国外同类灭火装置技术标准，对不一样保护对象设计喷射强度、设计喷射密度和喷射时间作了要求。
另外，不一样应用场所具体设计参数和部署还应按性能化设计要求，依据企业相关技术文件及模拟应用现场单元保护对象系统灭火试验确定。
A3.3 本条参考国外同类灭火装置工程系统设计标准，要求了超细干粉灭火剂设计用量计算公式，其中系数K1、K2、K3数值依据适用场所大量灭火模拟试验数据确定。
A4 系统组件
本条要求了不一样应用场所灭火装置选型标准，并参考“脉冲超细干粉自动灭火装置”企业标准和国家消防产品质检中心检验汇报，要求了不一样建筑工程配置灭火装置适用最大净空高度。
A5 灭火装置部署
A5.1 本条要求了建筑工程配置脉冲超细干粉自动灭火装置部署标准和基础方法。为了达成要求设计喷射强度，确保灭火效果，本条还要求了灭火装置安装最大间距和高度。
A5.2 本条要求了电缆沟配置灭火装置部署标准。
A5.3 本条要求了通信机站电缆桥架配置灭火装置部署标准。
A5.4 本条要求了车辆发动机舱室配置灭火装置部署标准。
A5.5 本条要求了机电柜配置灭火装置部署标准和安装最大高度。
