1、环境噪声监测技术规范环境噪声监测技术规范 结构传输固定设备噪声1适用范围本标准要求了结构传输固定设备噪声监测测量计划制订、现场调查方法、监测点位设置、室内低频噪声测量方法、监测数据处理和评价、资料整编和监测质量确保等技术要求。本标准适适用于结构传输固定设备噪声引发室内低频噪声污染监测。2规范性引用文件本标准内容引用了下列文件条款。凡不注明日期引用文件,其有效版本适适用于本标准。GB3785声级计电、声性能及测量方法GB12348工业企业厂界环境噪声排放标准GB22337社会生活环境噪声排放标准GB/T3241倍频程和分数倍频程滤波器GB/T15173声校准器GB/T17181积分平均声级计3术
2、语和定义下列术语和定义适适用于本标准。3.1倍频带声压级soundpressurelevelinoctave采取符合GB/T3241要求倍频程滤波器所测量频带声压级。本标准要求噪声频谱分析时使用倍频带中心频率为31.5Hz、63Hz、125Hz、250Hz、500Hz,其频率覆盖范围为22Hz707Hz。3.2低频噪声LowFrequencyNoise不一样国家或地域对于低频噪声频率范围认定不尽相同,中国工业企业厂界环境噪声排放标准(GB12348)和社会生活噪声排放标准(GB22337)要求固定设备结构传输低频噪声范围要求为31.5500Hz。3.3噪声评价数noiseratingnumbe

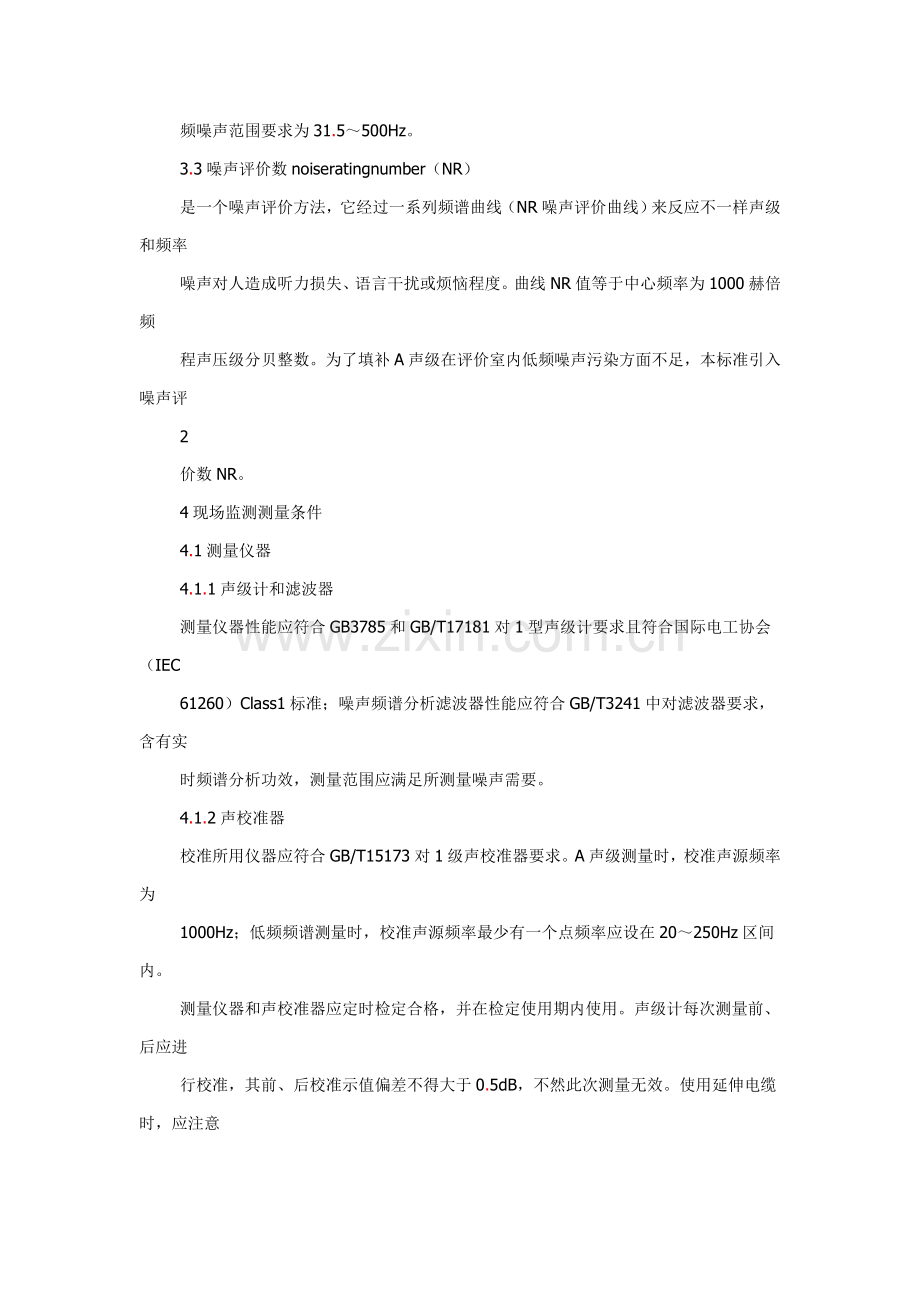

3、r(NR)是一个噪声评价方法,它经过一系列频谱曲线(NR噪声评价曲线)来反应不一样声级和频率噪声对人造成听力损失、语言干扰或烦恼程度。曲线NR值等于中心频率为1000赫倍频程声压级分贝整数。为了填补A声级在评价室内低频噪声污染方面不足,本标准引入噪声评2价数NR。4现场监测测量条件4.1测量仪器4.1.1声级计和滤波器测量仪器性能应符合GB3785和GB/T17181对1型声级计要求且符合国际电工协会(IEC61260)Class1标准;噪声频谱分析滤波器性能应符合GB/T3241中对滤波器要求,含有实时频谱分析功效,测量范围应满足所测量噪声需要。4.1.2声校准器校准所用仪器应符合GB/T1
4、5173对1级声校准器要求。A声级测量时,校准声源频率为1000Hz;低频频谱测量时,校准声源频率最少有一个点频率应设在20250Hz区间内。测量仪器和声校准器应定时检定合格,并在检定使用期内使用。声级计每次测量前、后应进行校准,其前、后校准示值偏差不得大于0.5dB,不然此次测量无效。使用延伸电缆时,应注意长电缆对声波信号衰减,所以在进行校按时,应使延伸电缆和声级计一起进行校准。传声器应加防风罩。4.2气象条件若需要进行室内、外测量,测量仪器均需加装防风罩(Windscreen),并应选择在无雨雪、无雷电天气,风速为5m/s以下时进行测量。尤其应注意风声和雷电声对室内低频噪声测量结果影响。4
5、.3测量位置和室内条件4.3.1测量房间选择可疑声源设备间:在可能经过结构传输固定设备噪声引发建筑物室内噪声污染噪声源(如电梯房、变电室、水泵房、风机房和卡拉OK歌舞厅等)室内;声源设备间相邻房间:和可能经过结构传声引发建筑物室内噪声污染噪声源相邻房间;可能受到影响房间:受到因为结构传输固定设备噪声引发建筑物室内噪声污染其它房间(比如有住户投诉其它房间)。4.3.2测量位置选择在噪声源室内中间或距噪声源1m处;在受噪声污染室内,在低频噪声影响最大处和房间中间各设置1个点位,测量位置离3墙面或其它反射面0.5m,离地面1.21.5m;4.3.3室内环境条件要求测量过程中,被测房间门窗应关闭;关闭
6、被测室内全部可能干扰噪声测量声源(如电视机、空调机、风扇、镇流器等发声设施)。4.4采样方法声级计时间常数:通常设为“快”(Fast);但当声源发出声音波动不大时,能够使用“慢”(Slow)。采样时间间隔:设定为小于1秒。频率计权方法:当测量A声级时设定为“A”计权;当进行倍频程频谱测量时设定为“关闭”。声级计量程设定应和现场声环境相适应。4.5其它声级计应安装在三脚架上,使传声器指向可疑声源方向。假如室外噪声影响很严重时,因为背景噪声和投诉低频噪声相互重合,不可能正确测量室内噪声。所以,应该尽可能选择在室外背景噪声较小时段测量。假如门窗气密性能差,测量时室外风可能经过缝隙进入室内而在室内产生
7、噪声,影响室内噪声测量结果,此时应该选择风力缓解时段进行测量。5现场调查和测量计划5.1现场调查目标经过现场调查,使监测技术人员能够了解监测现场室内、外基础情况,为监测点位选择、测量时间安排、测量人员、仪器配置和测量结果分析、判定和评价提供依据。5.2现场调查内容现场调查应以受室外固定声源影响房间为中心,能够采取问卷调查、口头问询、电话问询等方法进行。5.2.1受影响房间调查该调查具体内容应包含门窗是否振动发声,地面是否有振动感,房间几何尺寸、室内部署、受影响部位、时段、连续时间等等。5.2.2受影响人员调查4受影响人员是否感觉生理或心理不适。生理影响关键表现为头痛、胸闷、恶心、失眠等;心理影
8、响关键表现为压抑、郁闷、烦躁等。5.2.3周围环境现实状况调查尤其应注意观察受影响房间周围是否存在低频噪声源,如水泵、空压机、凉水塔、空调室外机、电梯井、风机和房间周围可能运动物体等,了解具体运行情况,相邻房间是否受到类似影响。现场调查统计见附表2和附表3。5.3测量计划制订测量工作开始之前,说明投诉人和声源之间关系对于制订处理噪声问题测量计划极其重要。为了使测量和评价工作愈加科学有效,监测人员需要选择确定适合于投诉现场测量项目,选择测量点位和时间、确定测量频次并制订测量工作计划。5.3.1测量计划关键内容测量项目:能够从以下项目中选择:倍频程频谱、1/3倍频程频谱、G计权声压级、A声级、振动
9、水平、风向和风速;测量频次:能够选择:次/天、连续测量天、间断测量;测量时段:能够选择:早晨、白天、黄昏、夜晚、深夜、清晨;测量位置:能够选择:靠近声源、地块边界、投诉人住宅外边、室内开门窗、室内关门窗、其它:测量监测人员和仪器设备数量;测量计划扩展:测量目标、测量方法、评价标准;需要声源处及投诉人配合声源处配合:包含测量位置、电源等,需要提供设施(压缩机、泵、风机、发电机)类型、规格、数量和运行条件等。投诉人配合:包含测量配合(测量位置、电源等),共同检验测量声压级和投诉之间关系。其它:搜集类似案例参考资料。5.3.2可疑声源能够关停时应考虑测量计划:假如识别了声源(设施等)而且它们能够停止
10、运行,监测人员应在不通知投诉人情况下开、停设施,评定设施状态和投诉人反应之间关系。在这种情况下,监测人员检验设施运行和声源侧投诉人之间是否存在对应关系十分必需。测量可疑声源侧和投诉人住宅侧,同时测量两边十分关键,假如有2个或更多测量仪器,监测人员应同时测量声源和投诉人两侧噪声,能够证实声源和投诉之间关系。假如测量5仪器不够,监测人员能够在测量点位之间移动测量仪器,判定其对应关系。假如声源设备不止一个,监测人员应该测量不一样条件下噪声值,即各个设备单独运行或设备之间组合运行不一样情况。定时开关设施应在确定设备开启和设备关停两个时间段内测量,或在投诉人感觉有影响或没有影响两个时间段内测量,并同时统
11、计固定设备运行情况。观察设施开关情况下设施噪声和噪声投诉之间改变,监测人员要问询投诉人在可疑条件下感觉(问询时不应带主观见解)。5.3.3假如声源不能关停,或声源不知道时应考虑测量计划:假如不能关停声源或不能识别声源,监测人员能够不通知声源设施方,在投诉人住宅一侧进行测量。在这种情况下,监测人员需要知道声源设施和设备运行状态。问询投诉人有噪声干扰正确时间和地点,在有噪声干扰时间和地点测量。监测人员应该在不一样时段和地点测量,并比较测量结果。比较声压级改变和投诉之间关系,确定可能引发投诉低频噪声频率,在投诉周期内(或前、后)统计低频噪声声级,经过声压级改变判定声源类型。反复检验是否存在发出相关频
12、率噪声设备。6测量和评价6.1测量条件应符合本标准4.2要求。6.2测量方法6.2.1A声级测量对于稳态噪声,测量1分钟等效A声级;对于周期性噪声,等效A声级测量时间应最少覆盖1个周期;对于非稳态噪声可依据噪声源特征测量一段时间(510min)等效A声级,测量时段应覆盖被测声源最大声级。假如测量值超标,应测量背景噪声并对测量结果进行修正。6.2.2低频噪声频谱测量采取实时噪声频谱分析仪同时测量每一频段倍频程声压级。对于稳态噪声,测量时间为1分钟;对于周期性噪声,测量时间应最少覆盖1个周期;对于非稳态噪声可依据噪声源特征测量一段时间(510min),测量时段应覆盖被测声源最大声级。假如有一个以上频段声压级测量值超标,应测量背景噪声并对每一个频段声压级测量值进行修正。
