工程测量实验课程教学大纲
一、 课程编号：1643002208 课程名称：工程测量 课程类别：实验课程 课程性质：必修 开课学期：第三学期 总学时数：16
总学分数：1.0 面向专业：工程造价
实验所属课程（综合性实验需填写多门课程）：
工程测量
二、 开课实验室：建筑实训基地206

三、 实验教材及参考书（书名、出版社、ISBN号等信息）：

1. 覃辉、伍鑫主编《土木工程测量》，同济大学出版社，978756085160，2013年7月第4版
2. 陈秀忠主编：《工程测量》，清华大学出版社，9787302324256，2013年8月第1版。
3. 过静珺、饶云刚主编：《土木工程测量》，武汉理工大学出版社，9787562935254，2011年8月第4版。
4. 张学仁自编《测量学实验实习任务书》 2016.9

四、 实验教学目的和要求：
《工程测量》是工程造价专业一门实践性很强的专业技术基础课，也是本专业的骨干课程。它主要是研究工程测量的基本知识和基本操作技能，为学生应用有关测绘资料和测量手段解决工程实际问题奠定必要的基础。
《工程测量实习》是建筑工程类专业必修的一门实践性课程。其主要任务通过实习，培养学生的实际动手和操作能力，融会贯通课堂所学内容，增强学生的工程实践能力并为今后解决工程实际问题打下良好基础。
工程测量教学实习的目的是使学生理论联系实际，获得实际测量工作的初步经验和基本技能，着重培养学生分析和解决问题和独立工作的能力，熟练掌握测量仪器的操作技能，提高计算和绘图能力，对测绘小区域大比例尺地形图、施工测量的全过程获得全面和系统的认识；同时培养学生团队协作的能力、训练和增强吃苦耐劳精神。实习结束,要求学生达到：
1. 较熟练掌握经纬仪、水准仪的使用及检验方法；掌握角度、距离及高程的测定和测设方法。
2. 熟练掌握全站仪使用方法，会用全站仪进行大比例尺地面数字测图外业数据采集的作业方法和内业成图的方法。
3. 巩固和深化对测量学课程的理解,熟悉并掌握地形测量内外业的技术设计,作业程序和施测方法；
4. 培养同学苦练基本功的良好风气,在测,记,算,绘等方面得到全面的训练,加强同学动手能力的锻练和提高；
5. 培养在地形测量工作的设计,组织,安排,总结等管理方面的意识和能力；
6. 使每个同学具有严谨,细致,准确,快速的工作作风和科学态度；
7. 认识地形测量的科学性,艰苦性,重要性,培养良好的专业品质和职业道德,增强个人工作的责任感和测绘工作所必需的团结协作精神；

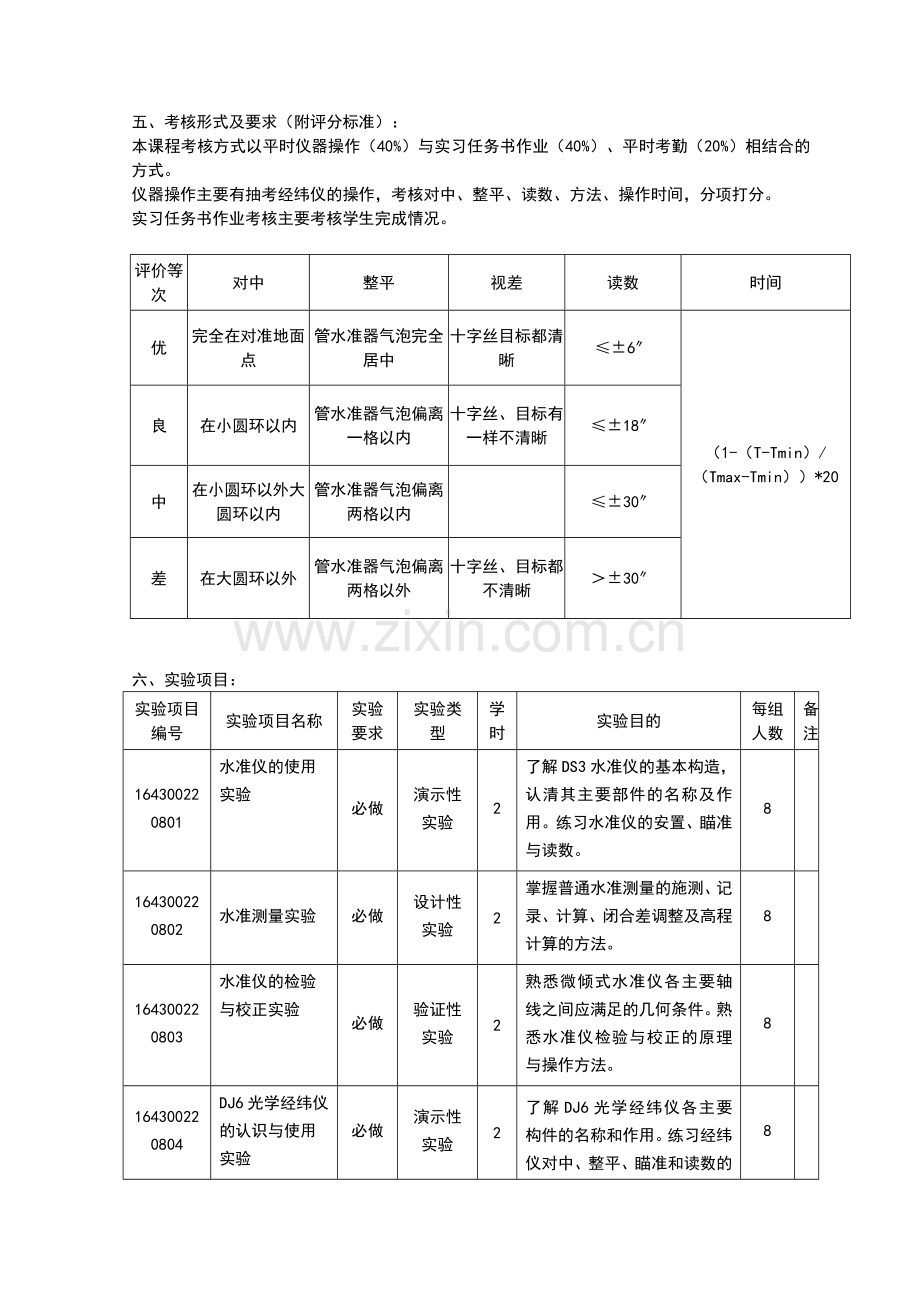

五、考核形式及要求（附评分标准）：
本课程考核方式以平时仪器操作（40%）与实习任务书作业（40%）、平时考勤（20%）相结合的方式。
仪器操作主要有抽考经纬仪的操作，考核对中、整平、读数、方法、操作时间，分项打分。
实习任务书作业考核主要考核学生完成情况。

评价等次
对中
整平
视差
读数
时间
优
完全在对准地面点
管水准器气泡完全居中
十字丝目标都清晰
≤±6″
（1-（T-Tmin）/（Tmax-Tmin））*20
良
在小圆环以内
管水准器气泡偏离一格以内
十字丝、目标有一样不清晰
≤±18″
中
在小圆环以外大圆环以内
管水准器气泡偏离两格以内

≤±30″
差
在大圆环以外
管水准器气泡偏离两格以外
十字丝、目标都不清晰
＞±30″

六、实验项目：
实验项目编号
实验项目名称
实验要求
实验类型
学时
实验目的
每组人数
备注
164300220801
水准仪的使用实验
必做
演示性实验
2
了解DS3水准仪的基本构造，认清其主要部件的名称及作用。练习水准仪的安置、瞄准与读数。
8

164300220802
水准测量实验
必做
设计性实验
2
掌握普通水准测量的施测、记录、计算、闭合差调整及高程计算的方法。
8

164300220803
水准仪的检验与校正实验
必做
验证性实验
2
熟悉微倾式水准仪各主要轴线之间应满足的几何条件。熟悉水准仪检验与校正的原理与操作方法。
8

164300220804
DJ6光学经纬仪的认识与使用实验
必做
演示性实验
2
了解DJ6光学经纬仪各主要构件的名称和作用。练习经纬仪对中、整平、瞄准和读数的方法，掌握基本操作要领。
8

164300220805
测回法测量水平角实验
必做
设计性实验
2
掌握测回法测量水平角的方法、记录与计算
8

164300220806
方向观测法测量水平角实验
必做
设计性实验
2
掌握方向观测法测量水平角的方法、记录与计算
8

164300220807
经纬仪检验与校正实验
必做
验证性实验
2
熟悉经纬仪各主要轴线应满足的几何条件。了解光学经纬仪检验和校正的原理与方法。
8

164300220808
全站仪的认识与使用实验
必做
演示性实验
2
熟悉全站仪的基本操作，了解全站仪机载软件的菜单结构。
8

164300220809
钢尺测距实验
选做
验证性实验验
2
了解熟悉钢尺测距的基本操作。
8

164300220810
视距测量
选做
验证性实验
2
了解熟悉视距测距的基本操作。
8

七、实验项目仪器配置：
设备名称
规格型号
数量
设备购置时间
水准仪
DS3型微倾式水准仪
5套

经纬仪
DJ6型光学经纬仪
5套

全站仪
NTS南方全站仪
5套

主要耗材
测钎、尺垫、油漆、画笔
备注
