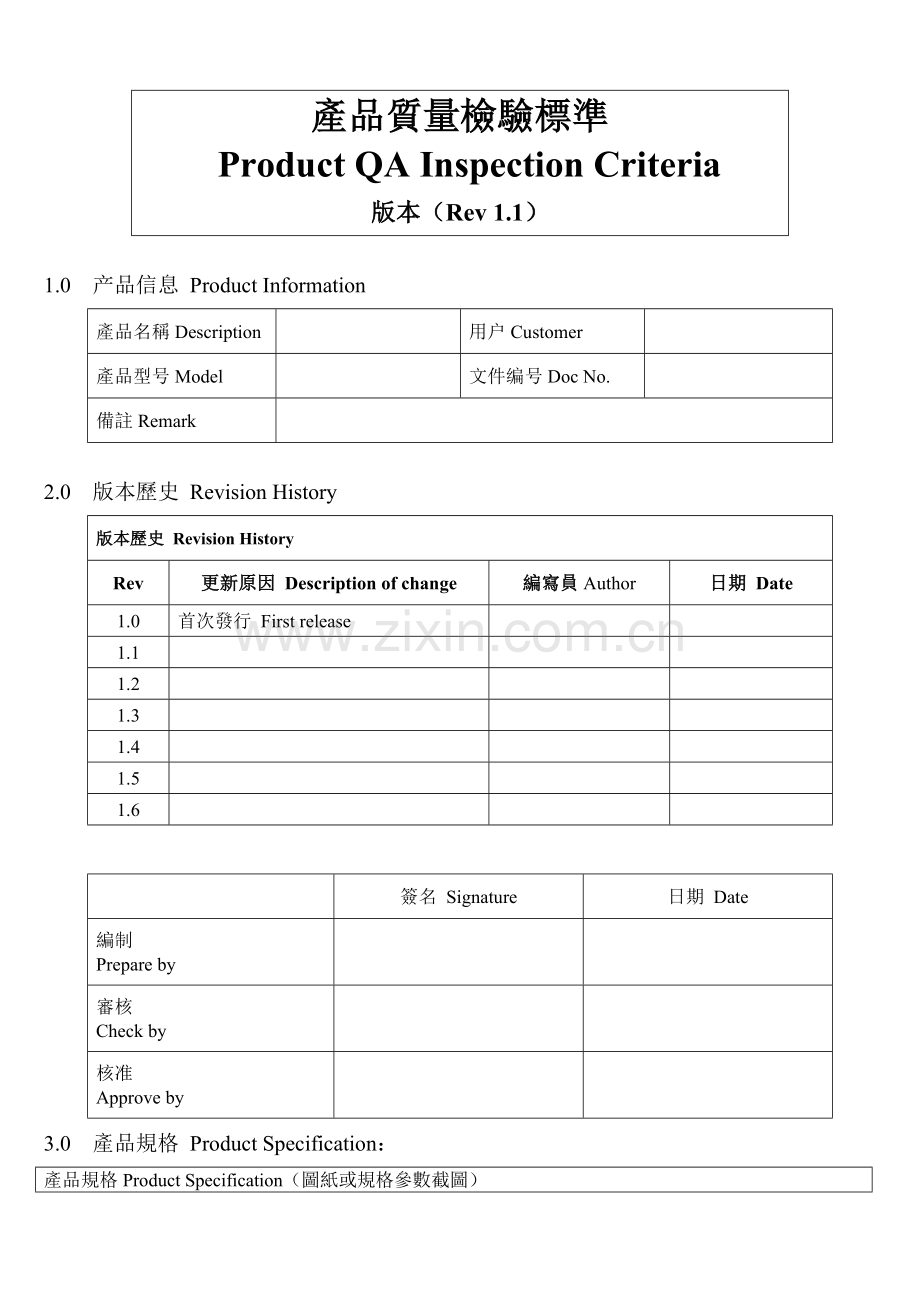

產品質量檢驗標準
Product QA Inspection Criteria
版本（Rev 1.1）

1.0　产品信息 Product Information
產品名稱Description

用户Customer

產品型号Model

文件编号Doc No.

備註Remark

2.0　版本歷史 Revision History
版本歷史 Revision History
Rev
更新原因 Description of change
編寫員Author
日期 Date
1.0
首次發行 First release

1.1

1.2

1.3

1.4

1.5

1.6

簽名 Signature
日期 Date
編制
Prepare by

審核
Check by

核准
Approve by

3.0　產品規格 Product Specification：
產品規格Product Specification（圖紙或規格參數截圖）

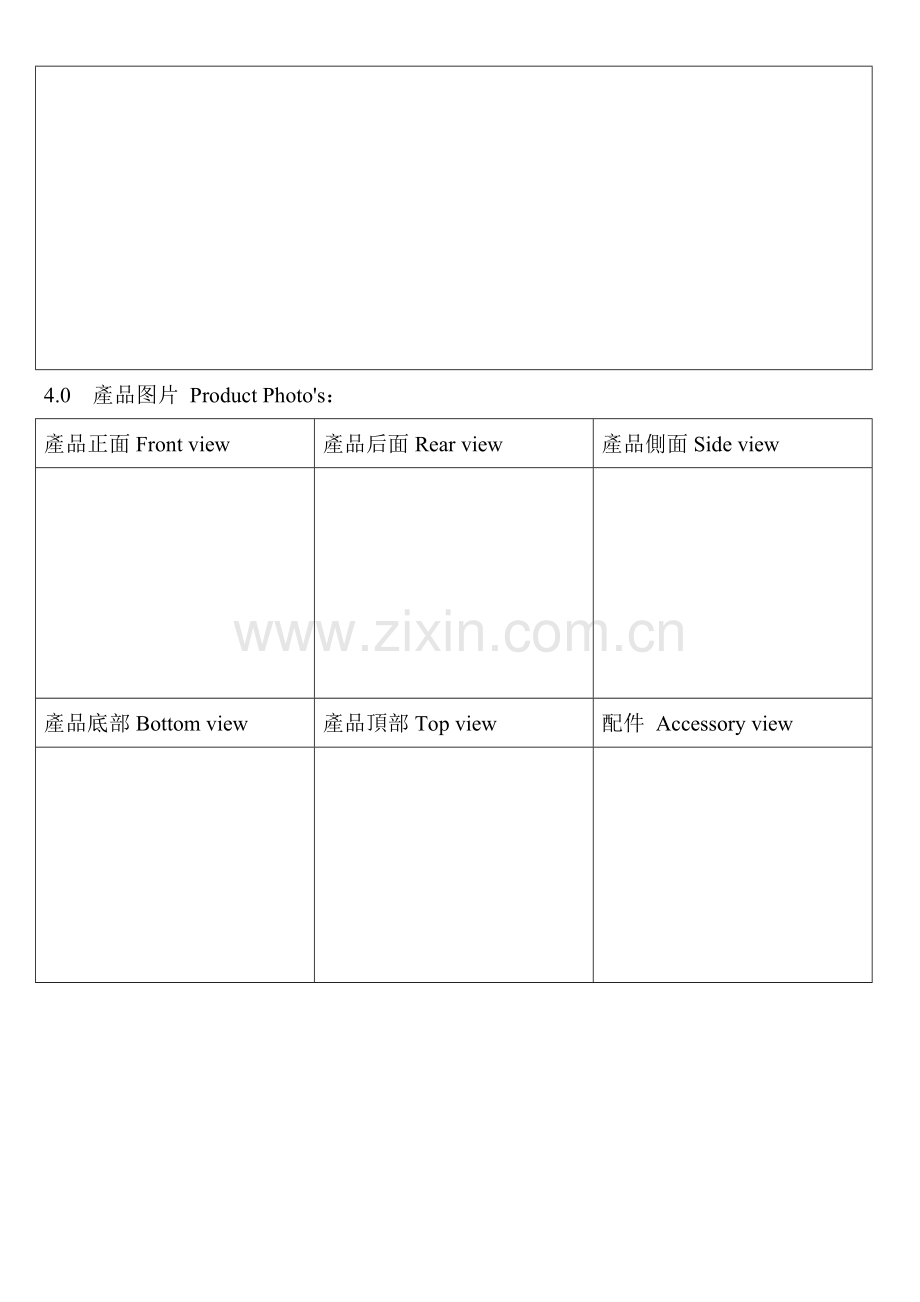

4.0　產品图片 Product Photo's：
產品正面Front view
產品后面Rear view
產品側面Side view

產品底部Bottom view
產品頂部Top view
配件 Accessory view

5.0　外观和性能檢查 Appearance and performance inspection
检验
项目
检验关键及结果判定
1.外箱包装
(Carton Package)

常见问题及结果判定：
l 外箱破损、封箱胶翘起（MAJ）。
l 外箱规格尺寸（MAJ）：
项目
标准
许可误差
长L
460mm
±10mm
宽W
300mm
±10mm
高H
180mm
±10mm
l 包装外箱纸质非5层A=B双瓦楞纸（MAJ）.
2.外箱标识
(Carton markings)

常见问题及结果判定：
l 要求：
1）外箱文件及图案须符适用户要求。
2）封箱胶须用透明封箱胶，不许可有任何标志或印刷（用户有特殊要求除外）。
l 外箱破损、封箱胶翘起（MIN）。
l 外箱规格尺寸不符合要求（MIN）。
全部箱唛数量、 净重、 毛重等数据必需填写清楚， 笔画规范， 不可出现涂改。
l 外箱P/O为用户端P/O，每批以业务提供给工厂资料为准。
l 不尽事项后续补充。
3.包装方法和外观
(Packing method)

常见问题及结果判定：
l 内部装箱不满、松动，运输存在散乱且损坏风险（MAJ）。
l 装箱方法和数量：本产品为非规则产品，故装箱数量以不影响包装及产品安全前提下依据实际需求装箱。
内箱内装产品数(个)
N/A
外箱内装内箱数(个)
N/A
外箱内装产品数(个)
100
l 不尽事项后续补充。
4.条形码及标签
(Barcode and Label)

常见问题及结果判定：
l 外箱标签翘起、粘贴歪斜、遗漏（MAJ）。
l Barcode条形码无法扫描或扫描错误（MAJ）
l S/N No.序列号错误或和内装产品不符（MAJ）
l 不尽事项后续补充。
5-1.产品包装外觀(Product Package)

常见问题及结果判定：
l PE袋无破裂或密封不良现象（MIN）。
l 不尽事项后续补充。
5-2.产品包装圖案及標識(Artwork and markings)

常见问题及结果判定：
l 标签遗漏（MIN）。
l 标签内容错误，具体内容参考产品规格图纸确定其编号规则（MAJ）.
l 不尽事项后续补充。
6.产品整体外观
(Product appearance)

常见问题及结果判定：
l 外观存在破皮、刮伤、热缩套管热缩不良（MIN）。
l 规格尺寸参考产品规格图纸确定（MIN）
项目
标准
误差
长L
25cm
±5mm
线径OD
mm
±0.05mm
l 不尽事项后续补充。
7.产品結構
（Product structure）

常见问题及结果判定：
l 该连接部位能够正常转动，无破裂变形现象（MAJ）。
l 内部各接口结构无变形现象（MAJ）.
l 拧动螺母能够正常转动，不存在卡牙现象（MAJ）.
l 切拔开关无法正常拔动（MAJ）。
l 点胶量过少，影响产品应有特征，或包胶不美观（MIN）.
l 包胶部位线材焊接有没有存在焊接不饱满现象（MAJ）.
l 所标识电压规格要符合规格要求（MAJ）。
l 线序不对应（MAJ）。
l 用约1.5kgf力度拉某一根线脱落（MAJ）。
l 不尽事项后续补充。
8.产品配件裝配及連接（Accessory assembly）

常见问题及结果判定：
l 連接插頭間隙過大（Min）。
l 插頭插拔困難，接觸不良(MAJ)。
l 配件不齊，或配件不符(MAJ)。
l 不尽事项后续补充。
9.认证标志
（Compliance Markings）

常见问题及结果判定(MAJ)：
l 认证标志不完整，常见认证标识：
1） 欧盟：CE，WEEE
2） 美国：FCC，UL，ETL，FDA。
3） 澳洲：C-Tick，SAA。
4） 日本：VCCI，PSE
5） 加拿大：CSA
6） 英国：BSI.
7） 中国大陆：CCC
l 本产品认证标识：
10.产品功效（FUNCTIONS）

常见问题及结果判定：
l 测试条件：DC300V/60S，绝缘阻抗10MΩ，漏电流<5mA，导通阻抗<=5Ω.
l 不尽事项后续补充。
11.安规测试（SAFETY）

常见问题及结果判定：
l 测试条件：DC300V/0.01S（工厂测试会以DC400V/0.01秒进行测试），绝缘阻抗10MΩ，漏电流<5mA，导通阻抗<=5Ω. （具体测试规格参考产品规格图纸进行）。
l 不尽事项后续补充。
