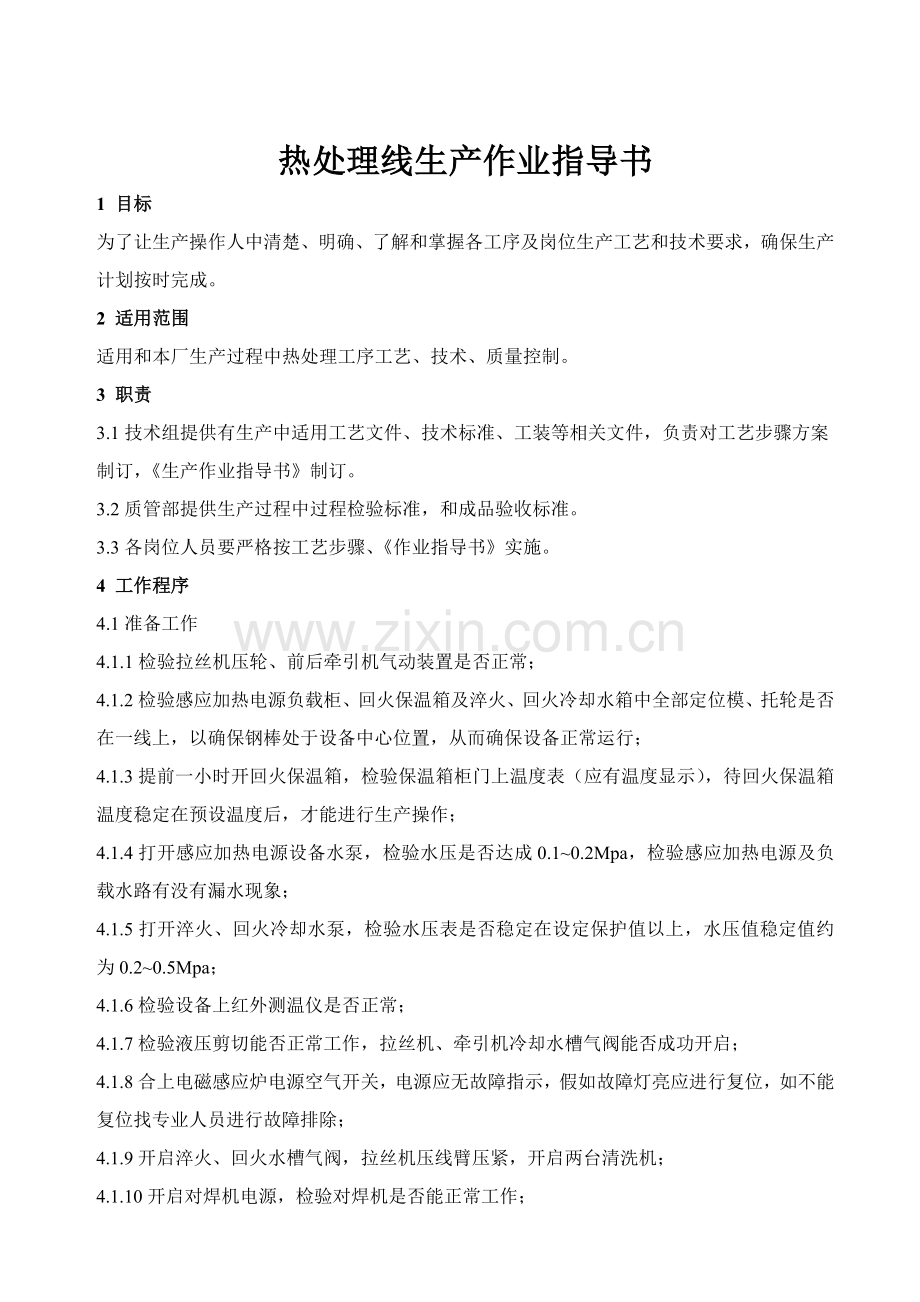

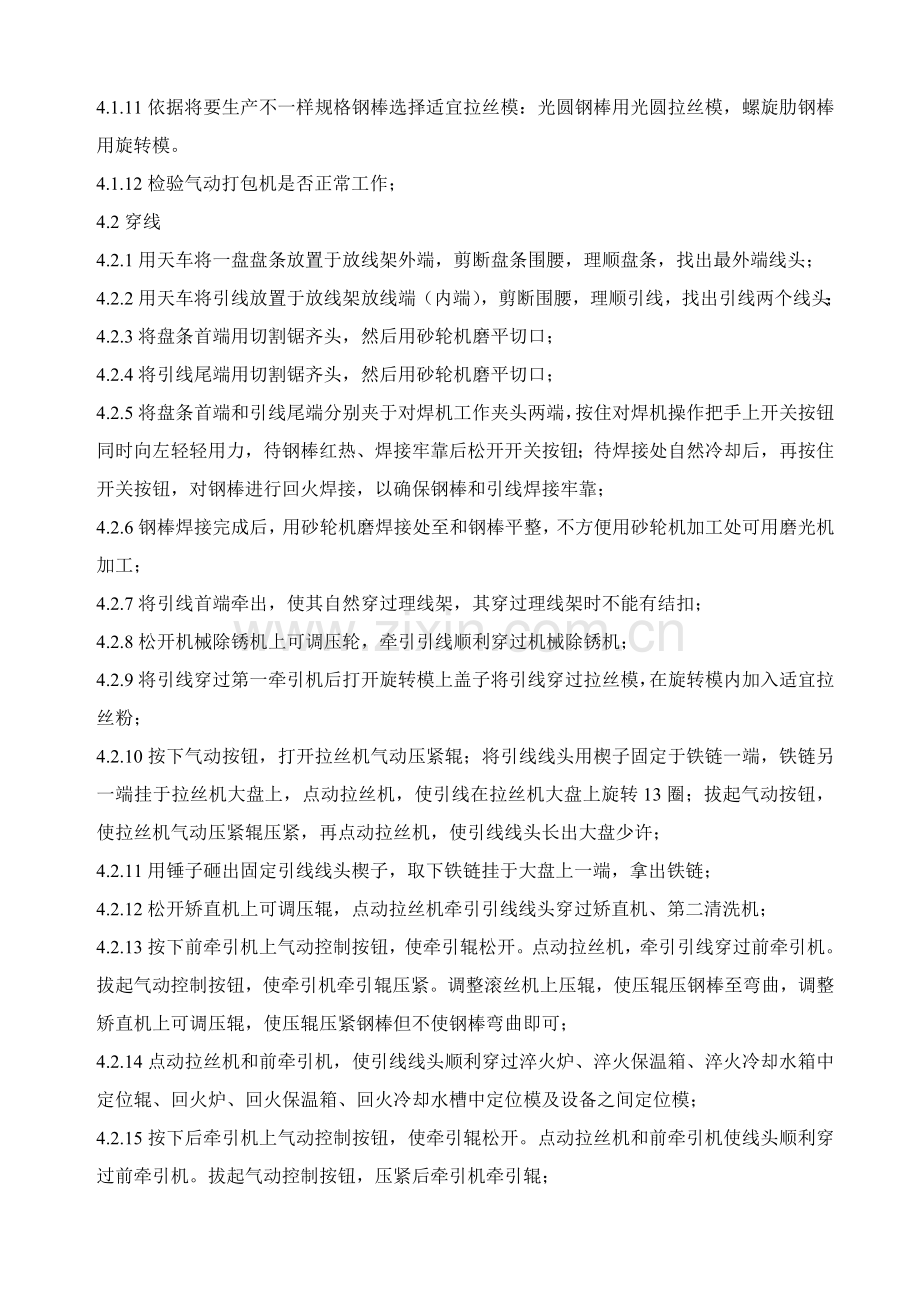

热处理线生产作业指导书1 目标为了让生产操作人中清楚、明确、了解和掌握各工序及岗位生产工艺和技术要求，确保生产计划按时完成。2 适用范围适用和本厂生产过程中热处理工序工艺、技术、质量控制。3 职责3.1技术组提供有生产中适用工艺文件、技术标准、工装等相关文件，负责对工艺步骤方案制订，生产作业指导书制订。3.2质管部提供生产过程中过程检验标准，和成品验收标准。3.3各岗位人员要严格按工艺步骤、作业指导书实施。4 工作程序4.1准备工作4.1.1检验拉丝机压轮、前后牵引机气动装置是否正常；4.1.2检验感应加热电源负载柜、回火保温箱及淬火、回火冷却水箱中全部定位模、托轮是否在一线上，以确保钢棒处于设备中心位置，从而确保设备正常运行；4.1.3提前一小时开回火保温箱，检验保温箱柜门上温度表（应有温度显示），待回火保温箱温度稳定在预设温度后，才能进行生产操作；4.1.4打开感应加热电源设备水泵，检验水压是否达成0.10.2Mpa，检验感应加热电源及负载水路有没有漏水现象；4.1.5打开淬火、回火冷却水泵，检验水压表是否稳定在设定保护值以上，水压值稳定值约为0.20.5Mpa；4.1.6检验设备上红外测温仪是否正常；4.1.7检验液压剪切能否正常工作，拉丝机、牵引机冷却水槽气阀能否成功开启；4.1.8合上电磁感应炉电源空气开关，电源应无故障指示，假如故障灯亮应进行复位，如不能复位找专业人员进行故障排除；4.1.9开启淬火、回火水槽气阀，拉丝机压线臂压紧，开启两台清洗机；4.1.10开启对焊机电源，检验对焊机是否能正常工作；4.1.11依据将要生产不一样规格钢棒选择适宜拉丝模：光圆钢棒用光圆拉丝模，螺旋肋钢棒用旋转模。4.1.12检验气动打包机是否正常工作；4.2穿线4.2.1用天车将一盘盘条放置于放线架外端，剪断盘条围腰，理顺盘条，找出最外端线头；4.2.2用天车将引线放置于放线架放线端（内端），剪断围腰，理顺引线，找出引线两个线头；4.2.3将盘条首端用切割锯齐头，然后用砂轮机磨平切口；4.2.4将引线尾端用切割锯齐头，然后用砂轮机磨平切口；4.2.5将盘条首端和引线尾端分别夹于对焊机工作夹头两端，按住对焊机操作把手上开关按钮同时向左轻轻用力，待钢棒红热、焊接牢靠后松开开关按钮；待焊接处自然冷却后，再按住开关按钮，对钢棒进行回火焊接，以确保钢棒和引线焊接牢靠；4.2.6钢棒焊接完成后，用砂轮机磨焊接处至和钢棒平整，不方便用砂轮机加工处可用磨光机加工；4.2.7将引线首端牵出，使其自然穿过理线架，其穿过理线架时不能有结扣；4.2.8松开机械除锈机上可调压轮，牵引引线顺利穿过机械除锈机；4.2.9将引线穿过第一牵引机后打开旋转模上盖子将引线穿过拉丝模，在旋转模内加入适宜拉丝粉；4.2.10按下气动按钮，打开拉丝机气动压紧辊；将引线线头用楔子固定于铁链一端，铁链另一端挂于拉丝机大盘上，点动拉丝机，使引线在拉丝机大盘上旋转13圈；拔起气动按钮，使拉丝机气动压紧辊压紧，再点动拉丝机，使引线线头长出大盘少许；4.2.11用锤子砸出固定引线线头楔子，取下铁链挂于大盘上一端，拿出铁链；4.2.12松开矫直机上可调压辊，点动拉丝机牵引引线线头穿过矫直机、第二清洗机；4.2.13按下前牵引机上气动控制按钮，使牵引辊松开。点动拉丝机，牵引引线穿过前牵引机。拔起气动控制按钮，使牵引机牵引辊压紧。调整滚丝机上压辊，使压辊压钢棒至弯曲，调整矫直机上可调压辊，使压辊压紧钢棒但不使钢棒弯曲即可；4.2.14点动拉丝机和前牵引机，使引线线头顺利穿过淬火炉、淬火保温箱、淬火冷却水箱中定位辊、回火炉、回火保温箱、回火冷却水槽中定位模及设备之间定位模；4.2.15按下后牵引机上气动控制按钮，使牵引辊松开。点动拉丝机和前牵引机使线头顺利穿过前牵引机。拔起气动控制按钮，压紧后牵引机牵引辊；4.2.16点动拉丝机，前、后牵引机使引线顺利穿过剪切换向器，并经过导管至收线大盘上，在大盘上盘1/4圈后穿线完成。4.3全线开启4.3.1在中控台主界面点击“生产”，进入目前参数界面；单击“进入”，进入到生产界面；4.3.2打开回火保温箱使其温度升至所需温度；4.3.3打开拉丝机冷却水泵、淬火冷却水泵和回火冷却水泵；4.3.4打开淬火加热炉和回火加热炉；4.3.5按控制台上“生产线开启”按钮，让程序自动开启传动及电源等设备并自动达成全速运行状态，待设备状态稳定后依据温度和成品截面积对电源电压、后牵引张力做对应调整；4.4集线及其它4.4.1引线走过剪切换向时切断钢棒，并换向至另一个大盘上搜集盘条，把引线打包并用天车吊出首先大盘放置在要求位置；4.4.2依据生产需要剪切钢棒。将钢棒剪切后，将打包扣穿到打包带上，将打包带缠绕钢棒一周后再次穿入打包扣内，将打包带夹于气动打包机拉紧条内，按下拉紧手柄使打包带紧紧绕住钢棒，按下截断开关手柄，扣死打包扣并截断打包带，打包完成。每盘钢棒打4道打包带。钢棒打包后，用天车挂号吊具将钢棒吊出收线大盘，放于制订位置等候检验；4.4.3在放线架放线端钢棒放线完成时，快速转动放线架使准备端钢棒转于放线端，以完成连续作业。然后用天车再吊取一盘盘条放置于放线准备端，打开包装，引出线头和放线端钢棒尾端对焊。
