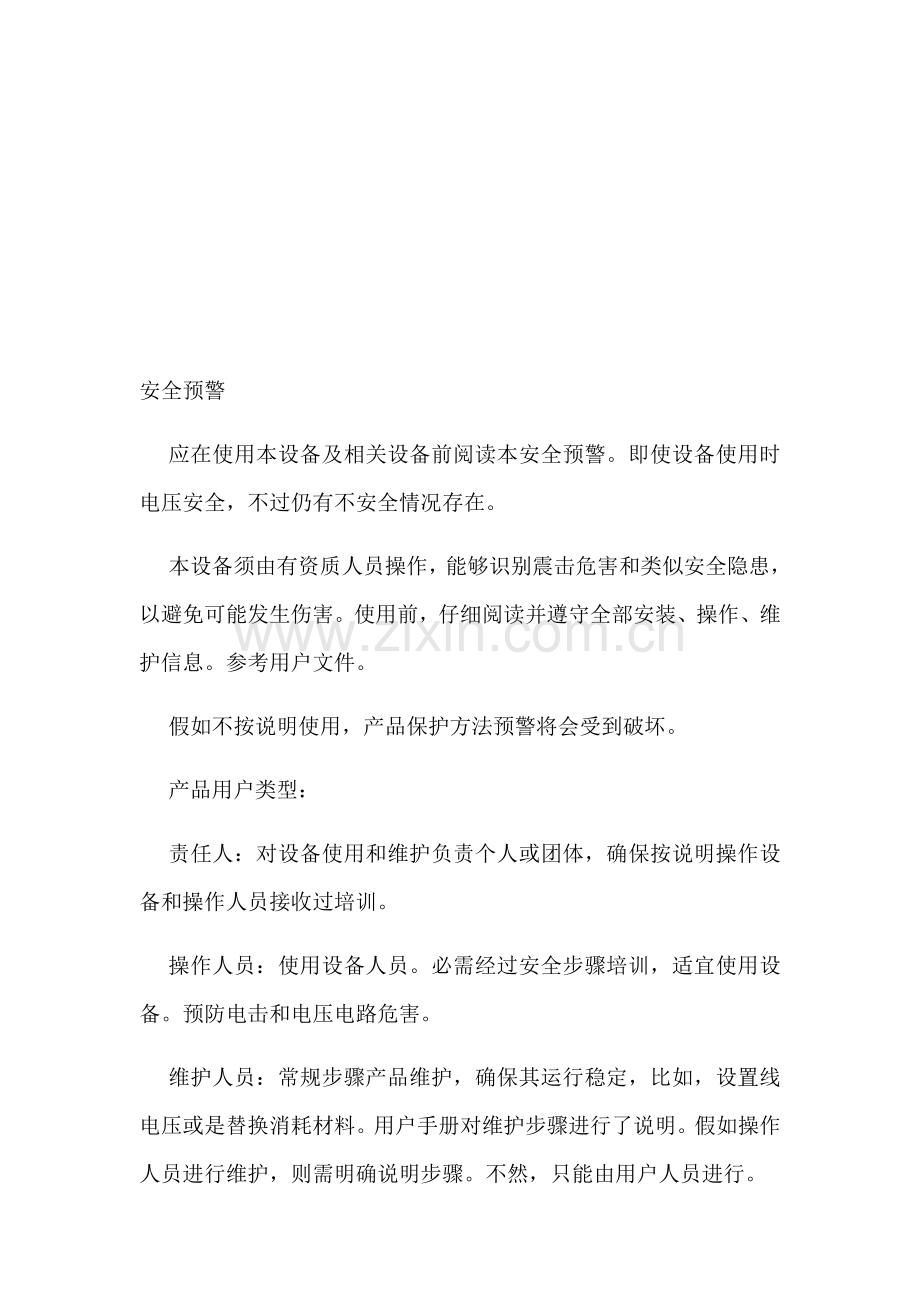

吉时利型数字多用表说明书打印版本以下所列打印版本清单列出了全部版本和附录数据。版本水平表是按字母次序增加，作为随即更新。随修订版本而公布附录，包含关键信息变更，使用人应该立即将其吸纳在手册中。附录是有次序。当一个新版本颁布时，全部和之前版本手册相关附录全部会涵盖在新版本中。每一个新版本全部包含此修订历史页。版本A（文件编号-903-01）——————————1995.04 版本B（文件编号-903-01）——————————.02 版本C（文件编号-903-01）——————————.10 安全预警应在使用本设备及相关设备前阅读本安全预警。即使设备使用时电压安全，不过仍有不安全情况存在。本设备须由有资质人员操作，能够识别震击危害和类似安全隐患，以避免可能发生伤害。使用前，仔细阅读并遵守全部安装、操作、维护信息。参考用户文件。假如不按说明使用，产品保护方法预警将会受到破坏。产品用户类型：责任人：对设备使用和维护负责个人或团体，确保按说明操作设备和操作人员接收过培训。操作人员：使用设备人员。必需经过安全步骤培训，适宜使用设备。预防电击和电压电路危害。维护人员：常规步骤产品维护，确保其运行稳定，比如，设置线电压或是替换消耗材料。用户手册对维护步骤进行了说明。假如操作人员进行维护，则需明确说明步骤。不然，只能由用户人员进行。客服人员：培训电路工作，安全安装和维修设备。只有经过适宜培训，用户人员才能完成安装和客服步骤工作。 Keithley设备产品是基于设定测量范围I和II电子信号设计，测量范围见国际电工委员会（IEC）标准IEC60664中描述。大多数测量、控制和数据I/O信号就是测量范围I，而且绝不能直接连接电源电压，或高瞬态过电压电源电压。测量范围II连接要求和当地AC电源接线关联高瞬态过电压电源电压安全。假定全部测量、控制和数据I/O连接全部是为范围I起源而连接，除非在用户手册中另有标识或描述。当电击危险出现时，运行极其缓慢谨慎。致命电压将会出现在电缆连接器上或检测固定装置上。美国国家标准协会（ANSI）申明，当电压水平大于30V RMS，42.4Vpeak或60VDC时，就会出现电击。一个很好安全实例就是期望，危险电压在测量前出现在未知电路中。必需要一直保护本设备操作人员，避免触电。责任人必需确保操作人员靠近安全或是隔离开任何连接点。有时候，连接点会暴露在潜在人为接触外。在这些环境下产品操作人员，必需经过培训，能够进行自我保护，预防触电伤害。假如电路在大于等于1000V条件下能够运行，则电路传导性部件不会暴露在外。不要将转换卡直接连接到不受限电源电路上。它们是用于电阻。千万不要将转换卡直接连接到AC源上。当连接至转换卡时，安装保护设计以限制卡内错误电流和电压。在操作设备前，确保线路电缆接到适宜接地插座上。每一次使用前，检测可能磨损、损坏连接电线、测试引线和跨接器。安装设备时，严禁靠近主电源线，比如机架装配，分离输入主断路装置必需靠近设备而且方便操作人员操作。为了最大安全保障，在通电测试时不要触碰产品、测试电线或其它设备部分。整体测试系统断电，而且拆卸下任何电容器之前：连接或是断开电线或跨接器，安装或拆卸转换卡，或是进行内部改动，比如安装或拆卸跨接器。不要触碰测试时或地线电源回路公共边上任何能够产生电流物体。当站在能够承受测试时电压绝缘、干燥表面上，用干燥手操作。设备和附件必需和其说明和操作规范保持一致，不然会影响安全性。根据规范和操作信息中说明，不要增加设备和附件最大信号级，这在设备、测试固定装置仪表板或转化卡上已经标明。当用到保险丝时，用一样型号替换，继续预防火灾隐患。底盘连接必需能够保护测试回路，不像是安全地线。假如使用测试固定装置，则要关闭顶盖，测试时功率满足设计标准。安全操作要求顶盖联锁。假如螺丝显示这么，则用用户手册中要求电线连接其至安全地线。设备上此标志表示用户应该参考操作规范说明。设备上此标志表示能够提供或测量大于等于1000V，包含正太电压联合效应。使用标准安全预警以防人员接触。设备上此标志表示表面较热。预防人员接触受伤。表示设备架终端连接。假如出现此标志，表示显示灯上出现水银。请注意，显示灯必需符合联邦、州和当地法律。用户手册中“警告”解释了可能造成人员伤害危险。在操作前请认真阅读。用户手册中“注意”解释了可能会对设备造成损害危险。这类损害会造成无法保修。设备和附件使用不可连接到人。在进行维护前，断开电线和检测电线。为确保不受电击和火灾危害，主回路替换部件——包含电源变压器、测试引线和输入插孔，必需从Keithley采购。假如等级和类型相同，则使用满足国家安全同意标准保险丝。其它和安全无关部件可从其它供给商处采购，只要和原部件相同即可（注意所选部件应该只从Keithley采购以确保产品正确和功效）。假如不确定替换部件适用性，联络Keithley。清洁设备时，使用湿布或是温和水质清洁剂。只可清洁设备表面。不要将清洁剂直接用在设备上，也不要使液体渗透或溢出设备。依据手册，由电路板组成没有外箱或底架产品（如，电脑中信息采集板），假如搬运，没有清洁要求。假如采集板受污染或操作受影响，采集板应该返厂进行清洁维护。 1. 介绍—————————————1-2 操作摘要———————————1-2 默认接通电源—————————1-2 远程操作摘要—————————1-13 1. 图1-1 基础测量连接—————1-3 图1-2 标准事件状态—————1-13 图1-3 操作事件状态—————1-14 图1-4 测量事件状态—————1-14 图1-5 问题事件状态—————1-15 图1-6 状态字节和服务要求（SRQ）——1-15 1. 表1-1 选择功效和状态模式指令——————1-3 表1-2 恢复出厂设置—————————1-7 表1-3 错误状态信息—————————1-9 表1-4 IEEE-488.2通常指令和问题————1-16 表1-5 测量指令导向信号——————1-17 表1-6 计算指令摘要—————————1-18 表1-7 显示指令摘要—————————1-19 表1-8 格式化指令摘要————————1-19 表1-9 路由指令摘要—————————1-20 表1-10 功效指令摘要—————————1-20 表1-11 状态指令摘要—————————1-28 表1-12 系统指令摘要—————————1-29 表1-13 追溯指令摘要—————————1-29 表1-14 触发器指令摘要————————1-30 表1-15 温度指令摘要—————————1-31 表1-16 196/199模型设备相关指令摘要———1-32 表1-17 196/199模型设备相关指令摘要———1-36 在这一部分：介绍—————————————————1-1 操作摘要———————————————1-2 开机默认——————————————1-2 远程操作摘要————————————1-13 介绍快速参考指导包含前面板摘要信息和万用表远程操作。操作信息细节信息，请参考用户手册。前面板操作摘要开机默认开机默认是开机时，设备默认设置。模式提出两种设置选择：用户或厂家。对于用户，设备将会开机直至你保留最终配置。对于厂家：设备将会开机直至厂家开机默认。储存用户配置： 1. 依据用户默认要求配置； 2. 点击SHIFT，然后点击SAVE； 3. 使用▲和▼键选择yes或no。注意：假如不想变更你保留最终设置，那么选择no。 4. 点击ENTER。恢复厂家或用户设置： 1. 点击SHIFT，然后SETUP； 2. 使用▲和▼键选择FACTORY或USER； 3. 点击ENTER。注意：恢复出厂设置见表2 设备连接模式测量基础连接见图1。这些图纸表示了前板终端连接（前端位置FRONT输入INPUT转换）。假如使用后挡板终端，将输入INPUT转换放置在后端REAR位置。注意电流测量（DCI和ACI）不能从后挡板终端进行。图1-1 基础测量连接温度测量经过热电偶扫描卡工作，如-TCSCAN。细节见使用手册。测量DCI或ACI 测量Ω4 电阻测试大于，经过屏蔽保护能够得到更稳定数据。将电阻放置在隔离空间中，而且将隔离物和INPUT LO连接。隔离电线应该用来包裹（INPUT LO）其它电导体。模式最大输入见表1. 表1-1 选择模式命令功效最大输入 DCV ACV DCI ACI FREQ（周期） 1000V峰值 750Vrms,1000V峰值，8*10V*Hz 3A dc，250V 3A rms，250V 1000V峰值，8*10V*Hz 基础测量步骤 1. 根据“设备连接”中说明连接设备。 2. 在功效键中，选择需要测量功效。 3. 使用量程RANGE键，选择自变换量程或人工手动量程。按自动量程键AUTO切换自变换量程。你能够经过▲和▼量程键RANGE选择不一样量程。 4. 在显示器上读数。保留数据（2-1024） 1. 设置设备为所需模式； 2. 按保留键STORE； 3. 使用◄，►，▲和▼键选择缓冲区数据编号进行保留。 4. 按ENTER开始保留程序。星号（*）信号器开启标明数据储存操作。储存完成后退出。还原读数 1. 按还原键RECALL。缓冲区信号器显示出储存数据。箭头信号器表示更多数据可经过◄，►，▲和▼键查看。 2. 使用◄，►，▲和▼键浏览读数、值和数据。对于任何缓冲区数据（最大值、最小值、均值、标准偏差），STAT信号器运行。 3. 用EXIT键返回常规界面。改变速度、分辨率、滤光器 RATE—测量速度（读取RATE）能够针对任一测量功效改变，除了频率、周期、连续性和二极管测试组之外。使用RATE键选择快速、中速或慢速。假如速度是最关键（代价是噪音增大、较少数字分辨率），使用快速键（0.1PLC）。慢速（10PLC）是在速度代价上，产生较合理噪音。中速（1PLC）是在噪音和速度上取折中。 DIGITS—显示可针对任一测量功效进行改变。使用DIGITS键选择想要数字键（3-6）。 FILTER—过滤器（开启或关闭）及配置能够针对任意测量功效改变，除了频率、周期、连续性和二极管测试组之外。FILTER键控制着开启（FILTER信号器）和关闭。在按下FILTER开启以后，然后你能够开启过滤器计数（1-100），选择过滤类型（移动或反复）。（假如过滤信号器已经开启，那么在开始过滤器计数前按FILTER两次）。改变温度和测量设置按SHIFT，然后TCOUPL。使用▲和▼键有三种选择： ●单位UNITS—C，K，或是F，具体单位 ●类型TYPE—J，K，或是T。具体热电偶类型。 ●接合JUNC—SIM或CH1。计算参考连接温度（直接热电偶连接至输入INPUT），或使用转换卡上提供参考连接（channel 1）。为确保参考值能够更新且正确，Channel 1需要周期性读取。指定参数值，使用▲和▼键滚动至所需参数。选择►，使用▲和▼键滚动，选择基准值。选择ENTER键保留任一改变。相对（rel） Rel能够用来零点偏移或是减去一个显示器上读取基线和以后读数。当经过按REL（REL信号器开启）激活Rel时，设备将现在读数作为相对值。以后度数将和实际输入值和相对值有差异。你能够为每一个功效定义一个相对值。二次按REL，撤销相对值。计算为确保激活并安装一项计算操作，按SHIFT然后是需要计算关键（MX＋B，％，dBm或dB）。使用◄，►，▲和▼键安装计算操作，结束时按ENTER。按SHIFT，然后二次按相关计算关键，就可取消计算操作。 MX+B Y=mX+b X是显示常规标准读数 m和b是用户输入常数 Y就是显示结果百分比（%）百分比=*100% 输入是显示常规标准读数参考值是用户输入常数百分比是显示结果 dBm V是DC或AC输入信号 Z是具体参考电阻 dB V是DC或AC输入信号 V是具体电压参考电阻测量连续性对于设备这个特点，当阻力读数低于设定水平时，设备会响起嘟嘟预警声音提醒。确保测量连续性，按SHIFT，然后CONT。使用◄，►，▲和▼键设置电阻阈电平，按ENTER。将测试引线和INPUT HI和LO连接。测试二极管对于设备这个特点，设备测量通用二极管正向电压降和齐纳二极管齐纳电压。测量二极管，按SHIFT然后（）。使用▲和▼键选择测试电流。限制操作对于这个特点，你能够检验读数是否在要求上下限内（显示“IN”），较低（显示“LO”）或大于（显示“HI”）。你能够设置设备为当读数处于限制范围内或范围外时，响起嘟嘟警示音。设置限制——设置限制（绝对值），按SHIFT然后LIMITS显示上限。使用◄，►，▲和▼键输入期望值，按ENTER。输入下限值，而且再按ENTER。授权限制——按SHIFT，然后ON或OFF，显示呼叫状态。使用▲和▼键变更呼叫状态（NEVER，OUTSIDE或INSIDE），按ENTER授权限制。二次按SHIFT然后ON或OFF，取消限制操作。保持读数针对这一特点，当可用时，警示声音响起，设置读数已保留。一个有效读数是由具体窗口和计数决定。 1. 按SHIFT然后HOLD。选择窗口百分比，输入计数。 2. 对信号器使用测试探头，而且等候警报声响起，表示一个有效读数。 3. 移走探头，取消持恒状态。二次按SHIFT然后HOLD，取消保留。触发器恢复出厂设置使设备设置为一个连续（直接）测量模式。当要求编程测试时（设置行为），设备可经过外部触发模式进行设置。经过按EXIT TRIG键，在外部触发模式下设置设备。在此模式下，当按下TRIG键时，就会发生一个设计行为（测量），接收到总线触发（*TRG或GET），或是触发输出经过TRIGGER LINK连接接收。在设计行为（测量）以后，发生输出触发，而且在TRIGGER LINK连接器上有效。使用trigger link，细节请参考用户手册。第二次按EXIT TRIG，设备返回到连续操作。推迟——发生设计行为（测量）之前途序延迟是有效可用。可手动操作或是自动操作。设置延迟，按SHIFT然后DELAY。使用▲和▼键选择自动或手动。假如选择手动，输入延迟期并按ENTER。自动延迟时间在用户手册表3-2中列出。扫描操作模式能够经过内部扫描卡使用。（Model SCAN or -TCSCAN），或是在转换主机安装外部扫描卡（如Model 7001 and 7002）。步骤/扫描配置——为设置步骤或扫描，提供一个直通菜单。主菜单是经过按SHIFT然后CONFIG进行使用，使用◄，►，▲和▼键和ENTER选择扫描类型（内部或外部），扫描器第一频道（最小频道）最终通道（最大频道），扫描间隔时间和读取计数（RDG CNT）。 ◄和►键——在内部扫描卡，经过频道，这些键可用于手动扫描。按►手动增加频道或◄手动降低频道。控制任一键，连续扫描。开启和关闭键——使用这些键开启或关闭内部扫描卡频道。按CLOSE后，使用◄，►，▲和▼键显示需要频道（1-10），而且按ENTER。选择一个不一样频道，将会造成之前关闭频道开启。对于3/44功效，CLOSE将会关闭选择频道和双通道。模式扫描双通道是1&6、2&7、3&8、4&9和5&10。模式-TCSCAN双通道是相同，除了1&6不是配合设置。 STEP步骤键——按此键，开启连续频道步骤操作，在此，当每个频道全部关闭终止时，就会发送输出触发器。 SCAN扫描键——按此键，开启连续频道扫描操作，在扫描清单终止时，就会发送输出触发器。 HALT停止——按SHIFT然后HALT停止步骤或扫描。恢复出厂设置条件表1-2 出厂设置设置出厂默认自动0 缓冲区连续报警器数字速率开始电流（AC和DC）数字（AC）数字（DC）过滤器计数模式范围相关值率（AC）率（DC）二极管测试数字范围率频率和周期数字范围率频率和周期数字范围相关值率功效 GPIB 地址语言限制预警上限下限 mX+b 百分比因子偏移百分比参考开启无影响开启 4 快（0.1PLC） 10 3/4 5 6 开启 10 移动平均自动关闭 0.0 中等* 中等（1PLC） 6 1mA 中等（1PLC） 6 1mA 中等（1PLC） 6 10V 关闭 0.0 慢（1sec） DCV 无影响（16工厂）（SCPI 工厂）关闭无 +1 -1 关闭 1.0 0.0 关闭 1.0 表1-2 出厂设置（内容）设置出厂默认电阻（2-4 电线）数字过滤器计数模式范围相关值率 RS-232 波特流动 Tx术语扫描频道模式温度数字过滤器计数模式功效温度相关值率热电偶单位触发器连续延迟电源电压（AC和DC） dB参考 dBm参考数字（AC）数字（DC）过滤器计数模式范围相关值率（AC）率（DC） 6 开启 10 移动平均自动关闭 0.0 中等（1PLC）关闭无影响无影响无影响关闭 1-10 内部 5 开启 10 移动平均模拟 23℃ 关闭 0.0 中等（1PLC） J ℃ 开启自动直接无影响 75% 3/4 5 6 开启 10 移动平均自动关闭 0.0 中等* 中等（1PLC） *DE检测：BAND宽30 错误和状态信息表1-3 错误和状态信息编号描述事件 -440 -430 -420 -410 -363 -350 -330 -314 -315 -285 -284 -282 -281 -260 -241 -230 -225 -224 -223 -222 -221 -220 -215 -214 -213 -212 -210 -202 -201 -200 -178 -171 -170 -168 -161 -160 -158 -154 -151 -150 -148 在不确定反应后，查询无故接查询锁定查询无接端查询中止输入缓冲超限队列溢出自测失败保留/撤回记忆丢失配置记忆丢失程序句法错误目前运行程序非法程序名无法创建程序表示式错硬件缺失数据毁坏或过期记忆丢失非法参数值数据过多参数超出范围设置冲突参数错误配置死机触发器死机初始化忽略配置忽略触发器忽略因保留时间锁定造成设置丢失此处无效实施错误表示数据不许可表述无效表述错误数据块错误数据块无效数据块错误数据串不许可数据串太长数据串无效数据串错误特征数据不许可 EE EE EE EE SYS SYS EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE 表1-3 错误状态信息（内容）编号描述事件 -144 -141 -140 -128 -124 -123 -121 -120 -114 -113 -112 -112 -110 -109 -108 -105 -104 -103 -102 -101 -100 +000 +101 +121 +122 +123 +124 +125 +126 +161 +171 +174 +301 +302 +303 +304 +305 +306 +307 +308 +309 +310 +311 特征数据太长无效特征数据特征数据错误数字数据不许可太多数字指数太大数字特征无效数字数据错误标题后缀超出范围未定义标题系统助记符太长标题分隔符错误命令标题错误参数缺失参数不许可不许可GET 数据类型错误分隔符无效语法错误字符无效命令错误无错误操作完成配置校准配置设置配置范围清除配置配置测试配置计算程序运行等候开启重新输入闲置层读取溢值下限1 上限1 下限2 上限2 可读电压表完成缓冲可行缓冲半满缓冲完成缓冲超值 EE EE EE EE EE SYS SYS EE EE EE EE EE EE EE EE EE EE EE EE EE EE SE SE SE SE SE SE SE SE SE SE SE SE SE SE SE SE SE SE SE SE SE SE 表1-3 错误信息（内容）编号描述事件 +400 +401 +402 +403 +404 +405 +406 +407 +408 +409 +410 +411 +412 +413 +414 +415 +416 +417 +418 +419 +420 +421 +422 +423 +424 +425 +438 +439 +450 +451 +452 +453 +454 +455 +456 +457 +458 +459 +460 +461 +462 +463 +464 +465 +466 校准信息 10vdc 零错误 100vdc 零错误 10vdc满刻度误差 -10vdc满刻度误差 100vdc满刻度误差 -100vdc满刻度误差 1k 2-w零误差 10k 2-w零误差 100k 2-w零误差 10M 2-w零误差 10M 2-w满刻度误差 10M 2-w开放式错误 1k 4-w零错误 10k 4-w零错误 100k 4-w零错误 10M 4-w感知零误差 1k 4-w 满刻度误差 10k 4-w满刻度误差 100k 4-w 满刻度误差 1M 4-w 满刻度误差 10M 4-w 满刻度误差 10m adc零误差 100m adc 零误差 10m adc 满刻度误差 100m adc满刻度误差 1adc 满刻度误差校准日期未设置下次校准日期未设置 100m vac dac 误差 1vac dac 误差 10vac dac 误差 100vac dac 误差 100m vac 零误差 100m vac 满刻度误差 1vac 零误差 1vac满刻度误差 1vac 噪声误差 10vac 零误差 10vac 满刻度误差 10vac噪声误差 100vac零误差 100vac满刻度误差 750vac零误差 750vac满刻度误差 750vac噪声误差 EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE +467 +468 +469 +470 +471 +472 +473 后过滤抵消误差 1aac零误差 1aac满刻度误差 3aac零误差 3aac满刻度误差输入时间固定误差频率增益误差 EE EE EE EE EE EE EE 表1-3 错误状态信息（内容）编号描述事件 +500 +510 +511 +512 +513 +514 +515 +522 +610 +611 +800 +802 +803 +805 +806 +807 +808 +900 +950 +951 +952 +953 +954 +955 +956 +957 +958 +959 +960 +961 +962 +963 +964 +965 +966 校准数据无效读取缓冲数据丢失 GPIB地址丢失开机状态缺失 AC校准数据丢失 DC校准数据丢失校准数据丢失 GPIB交流语言丢失有问题校准有问题温度 RS-232帧错误检测 RS-232 超限检测 RS-232中止检测系统联络无效 RS-232设置丢失 RS-232OFLO：字符丢失 ASCLL 只和 RS-232 内部系统错误 DDC状态模式： DDC触发超限错误 DDC间隔超限错误 DDC大字符串错误 DDC未校准错误 DDC无扫描错误 DDC最大频道为4 DDC最大频道为8 DDC校准锁定 DDC争议错误 DDC无远程错误 DDC模式IDDC错误 DDC模式IDDCO错误 Keithley199系列选择字节事件： DDC预备 DDC预备完成 DDC缓冲半满 DDC缓冲全满 DDC读取溢出 EE EE EE EE EE EE EE EE SE SE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE EE SE SE SE SE SE +970 +971 +972 Fluke 8842系列选择字节事件： Fluke错误数据可行超出范围 SE SE SE EE=错误事件 SE=状态事件 SYS=系统错误事件远程操作摘要在厂家时，设备设置为在关键地址16，使用SCPI程序语言，GPIB总线操作。 GPIB总线——使用GPIB总线配置菜单使得GPIB总线操作可行或不可行（ON或OFF），检验或更改主地址（0-30）和语言（SCPI，199或8842）。配置菜单必需是按SHIFT然后GPIB进入。SCPI语言命令在表4说明。199和8842语言DDC命令在表16和17说明。 RS-232界面——使用RS-232界面菜单使得RS-232界面操作可行或不可行（ON或OFF），检验或变更传输速率（300至19.2k），流控制（NONE或XonXoFF）和终端（LF，CR或LFCR）。注意只有SCPI语言命令能够经过RS-232界面使用。状态结构图1-2 标准状态 Stanard Event Status Register:标准事件状态注册 Stanard Event Status Enable Register:标准事件可行状态注册 To Event Summary Bit (ESB) of Status Byte Register(See Figure 6):事件状态字节注册事件摘要比特（ESB），见图6 PON=电源开启 URQ=用户要求 CME=命令错误 EXE=实施错误 DDE=设备相关错误 QYE=查询错误 OPC=操作完成 &=和 OR=或图1-3 操作状态 Operation Condition Register:操作条件注册 Operation Event Register:操作事件注册 Operation Event Enable Register:操作事件可行注册 To Operation Summary Bit (OSB) of Status Byte Register(See Figure 6):状态字节注册操作摘要比特（OSB），见图6 Idle=闲置状态 Trig=触发 Meas=测量图1-4 测量状态 Measurement Condition Register:测试条件注册 Measurement Event Register:测试事件注册 Measurement Event Enable Register:测试事件可行注册 To Measurement Summary Bit (MSB) of Status Byte Register (See Figure 6):状态字节注册测试摘要比特（MSB），见图6 BFL=缓冲完全 BHF=缓冲半满 BAV=缓冲可行 RAV=读取可行 HL=上限 LL=下限 ROF=读取超限图1-5 问题状态 Queationable Condition Register:问题条件注册 Queationable Event Register:问题事件注册 Queationable Event Enable Register:问题事件可行注册 To Queationable Summary Bit (QSB) of Status Byte Register (See Figure 6):状态字节注册问题摘要比特（QSB），见图6 Warn=命令警告 Cal=校准总结 Temp=温度总结图1-6 状态字节和服务要求（SRQ） Status Summary Messages:状态总结信息 Read by Serial Poll:经过序号式总线读取 Service Request Enable Register:服务要求可行注册 OSB=操作摘要比特 MSS=关键总结状态 RQS=服务要求 ESB=事件总结比特 MAV=信息可行 QSB=问题总结比特 EAV=误差可行 MSB=测试总结比特 IEEE-488.2通用命令和问题表1-4 IEEE-488.2通用命令和问题记忆码名称描述 *CLS *ESE<NRf> *ESE? *ESR? *IDN? *OPC *OPC? *OPT? *RCL<NRf> *RST *SAV<NRf> *SRE<NRf> *SRE? *STB? *TRG *TST? *WAI 清除状态事件可行命令事件可行疑问事件状态注册查询判别查询操作完成命令操作完成查询选择判别查询撤回命令重新设置命令保留命令服务要求可行命令服务要求可行查询读取状态字节查询触发命令自测查询等候继续命令清除全部事件注册登录和错误序列标准事件可行注册登录编程读取标准事件可行注册登录读取标准事件可行注册登录并清除恢复装置制造商、模式编码、序列号和固件版本水平全部等候命令实施后，标准事件状态注册登录下设置操作完成比特当全部等候所选设计操作实施时，ASCII“1”放入输出序列恢复表示安装记忆选择ID代码，不管选择性扫描卡是否安装返回模式，在特定记忆区设置储存配置返回模式，RST*默认条件特定记忆区保留电流设置服务要求可行注册编程服务要求可行注册读取状态字节注册读取总线触发至 ROM校验，返回至结果等候直至全部先前命令已实施 SCIP命令子系统注意：1. 括号（）用于表示可选字符集。这些可选字符不包含在程序信息里。不要将括号用在程序信息中。 2. 括号（<>）用于表示参数类型。不能在程序语言中使用。 3. 上述情形字节表示每一命令语言短步骤版本。表1-5 信号导向测试命令命令描述 :COnFigure:<功效> :FETCh? :读数？测试[:<功效>]? 将模式置于特定功效单稳态测试模式中要求最终读数 Performs an:ABORt. :INITiate,and a:FETCh? Performs an:ABORt, :CONFigure:<功效>，and a :READ? 表1-6 计算命令摘要命令描述：计算[1] ：格式版本<名称> ：格式？：KMATh ：MMFactor<NRf> ：MMFFactor？：MBFFactor<NRf> ：MBFFactor？：MUNits<name> ：MUNits? :PERCent<NRf>百分比：ACQuire取得：PERCent？百分比：STATe<b> ：STATe？：DATA？子系统控制计算1：选择数字格式（NONE，MXB，PERCent）查询数字格式安装数字计算渠道为mx+b（-100e6——100e6）设置“m” 查询m 为mx+b（-100e6——100e6）设置“b” 查询b mx+b具体单位（从A到Z三个字母）查询“mx+b”单位为PERCent计算设置目标值（-100e6——100e6）使用输入信号作为目标值查询百分比 Kmath计算可行或不可行查询kmath功效状态读取kmath计算结果：CALCulate2 ：FORMat<name> ：FORMat？：STATe<b> ：STATe？：IMMediate ：IMMediate？：DATA？控制计算2子系统：选择数学公式：（MEAN，SDEViation，MAXimum，MInimum，or NONE）查询公式计算可行或不可行查询数学功效状态缓冲区重新计算原输入数据开始
