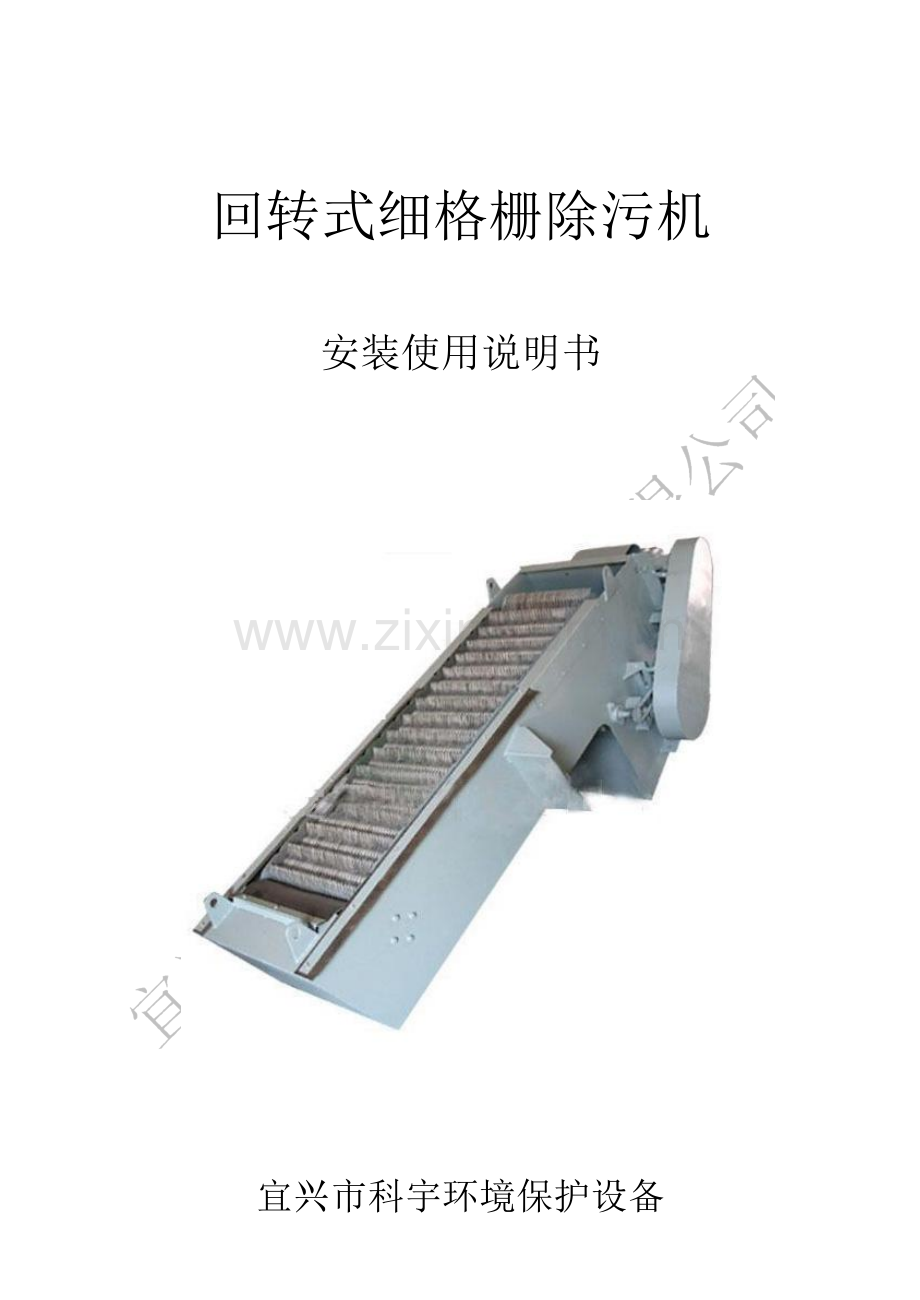

回转式细格栅除污机

安装使用说明书

宜兴市科宇环境保护设备

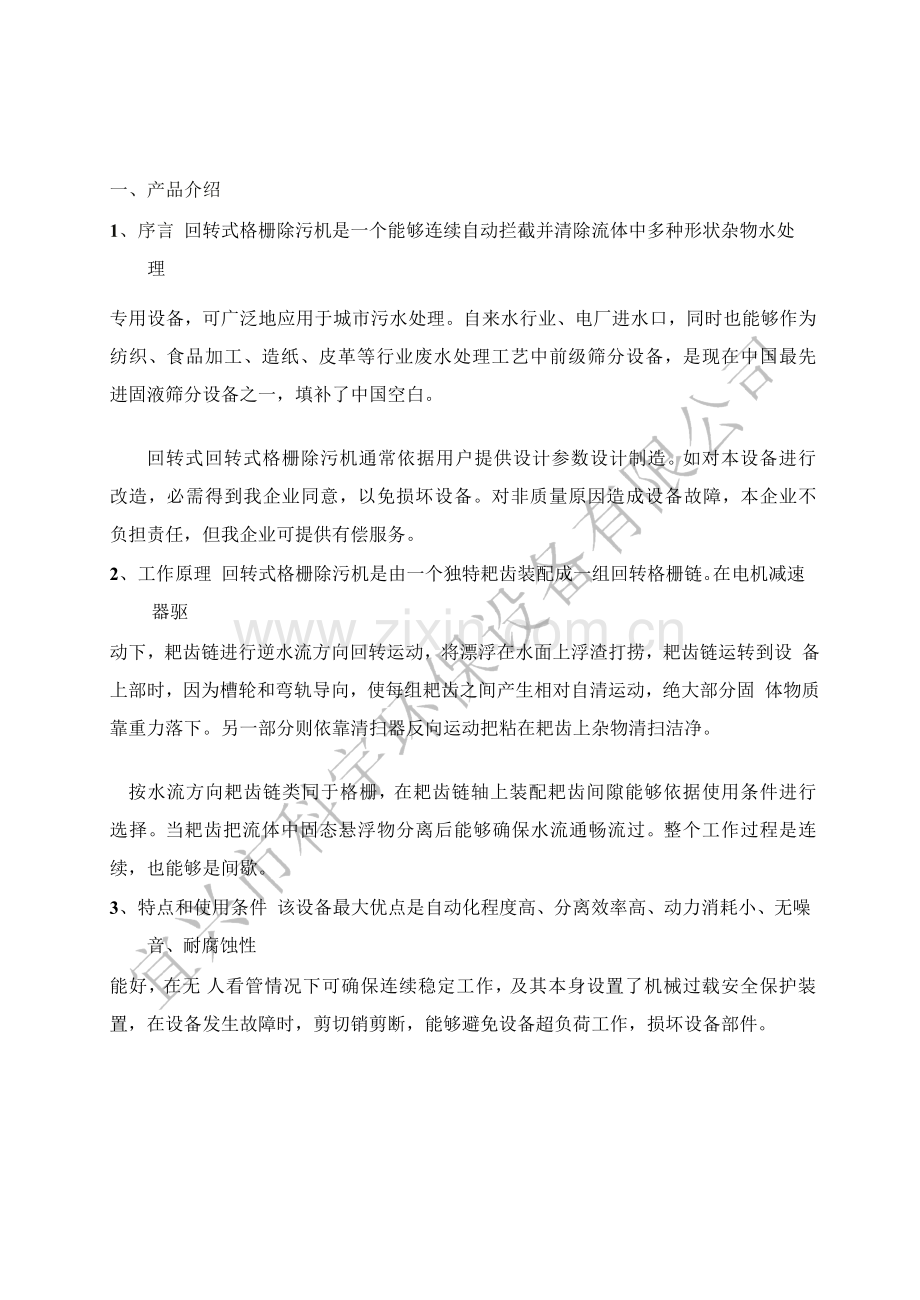

一、产品介绍

1、序言 回转式格栅除污机是一个能够连续自动拦截并清除流体中多种形状杂物水处理

专用设备，可广泛地应用于城市污水处理。自来水行业、电厂进水口，同时也能够作为 纺织、食品加工、造纸、皮革等行业废水处理工艺中前级筛分设备，是现在中国最先 进固液筛分设备之一，填补了中国空白。

回转式回转式格栅除污机通常依据用户提供设计参数设计制造。如对本设备进行 改造，必需得到我企业同意，以免损坏设备。对非质量原因造成设备故障，本企业不 负担责任，但我企业可提供有偿服务。
2、工作原理 回转式格栅除污机是由一个独特耙齿装配成一组回转格栅链。在电机减速器驱
动下，耙齿链进行逆水流方向回转运动，将漂浮在水面上浮渣打捞，耙齿链运转到设 备上部时，因为槽轮和弯轨导向，使每组耙齿之间产生相对自清运动，绝大部分固 体物质靠重力落下。另一部分则依靠清扫器反向运动把粘在耙齿上杂物清扫洁净。

按水流方向耙齿链类同于格栅，在耙齿链轴上装配耙齿间隙能够依据使用条件进行 选择。当耙齿把流体中固态悬浮物分离后能够确保水流通畅流过。整个工作过程是连 续，也能够是间歇。
3、特点和使用条件 该设备最大优点是自动化程度高、分离效率高、动力消耗小、无噪音、耐腐蚀性
能好，在无 人看管情况下可确保连续稳定工作，及其本身设置了机械过载安全保护装 置，在设备发生故障时，剪切销剪断，能够避免设备超负荷工作，损坏设备部件。

本设备能够依据用户需要任意调整设备运行间隔，实现周期性运转；能够依据格栅

前后液位差自动控制设备启停；而且有手动控制功效，以方便检修。用户可依据不一样 工作需要任意选择。

因为该设备结构设计合理，在设备工作时， 本身含有很强自净能力，不会发生 堵塞现象， 所以日常维修工作量极少。

二、安装和调试 本设备运行原理简单，安装前认真阅读本

说明书即可完成安装。

1、安装前准备

①首先熟悉设备安装图中结构、作用和 特点，并了解设备相关技术要求。

②设备装卸应有专员负责，卸车后应根据 发货清单和设备安装图检验设备零部件是否 完整，有没有损坏。必需时进行检修、清洗和涂 油，然后放整齐并用油布或塑料布盖好。

③按随机基础图及安装图查对基础标高 渠宽及基础预埋件位置尺寸，其误差应在许可 范围内。

三、日常维护及保养

①在运转过程中，如有纤维杂质等阻塞耙齿链时，应立即清理，以免影响设备正 常运转。

②应依据垃圾量多少，定时清理挂在卸料板上垃圾。

③在运转中出现电机正常运转而耙齿链不运转，则说明过载造成安全销切断，须切 断电源更换过载安全销。

④相关减速箱维护、检修、按《减速机使用说明书》进行。

⑤每个月给轴承、链条加注黄油。 四、型号规格

型号：比如：HZ-500

HZ---回转式格栅除污机

500---机宽 500mm

规格：比如：500×1000×800×5×70

500-----机宽

1000---渠深

800-----出渣高度

5--------耙齿间隙

70------安装机身倾斜角度 五、技术参数及选型
本设备为依据用户需要过水量及土建渠宽、渠深、需要耙齿间隙等需求定制。 设备规格按机宽尺寸分 HZ300-3600 型。机宽超出 1500mm，则做成并联机，中间
部分共用墙板。耙齿栅隙分为 1mm、3mm、5mm、10mm、15mm、20mm、30mm、40mm、

50mm 等需要规格，选型由过水量、提升高度、固液分离总量和所分离物质形状、颗 粒大小来选择，同时选配不一样材质。 设备沟深由用户定制，可依据用户需要及使用实际情况定定制深度。通常大于 0.8m， 小于 15m。

技术参数及安装尺寸表

六、控制系统

控制系统为用户选择或自备，通常报价不含控制箱，在现场接入三相电源即可使 用。
现场电控箱上采取就地起停控制按钮，现场电控箱上设有设备开启、停机按钮及 开启、停机、事故信号灯，为节省能耗，全部信号灯全部采取节能型，在电控箱内设有电 动机保护器。控制柜可考虑到全厂 PLC 系统和电控箱连接，由电控箱反应设备运 行信号送至控制室，同时由 PLC 接到电控箱控制信号控制格栅开停机，本电控箱 采取碳钢防腐或不锈钢外壳，室外防雨。
