苏一光光学经纬仪使用说明指导书.doc

J2-2光学经纬仪使用阐明书
珠海市明基测绘仪器
销售 维修 电话：
目录
1、仪器用途
2、仪器重要技术参数
3、仪器构造
4、仪器用法
5、仪器调节
6、仪器维护
7、可供附件
1、仪器用途
J2-2经纬仪是一种精密光学测角仪器，此种仪器在国防建设、大地测量中占很重要地位。可以广泛应用于国家和都市三、四等三角测量。同步亦可用于铁路、公路、桥梁、水利、矿山以及大型公司建筑，大型机器安装和计量等工作。
2、仪器重要技术参数
一测回水平方向原则偏差
±2″
一测回垂直角测量原则偏差
±6″
望远镜
正象
物镜通光口径
φ40mm
放大倍率
30
视场（1000m处）
24m
最短视距离
2m
乘常数
100
加常数不清
0

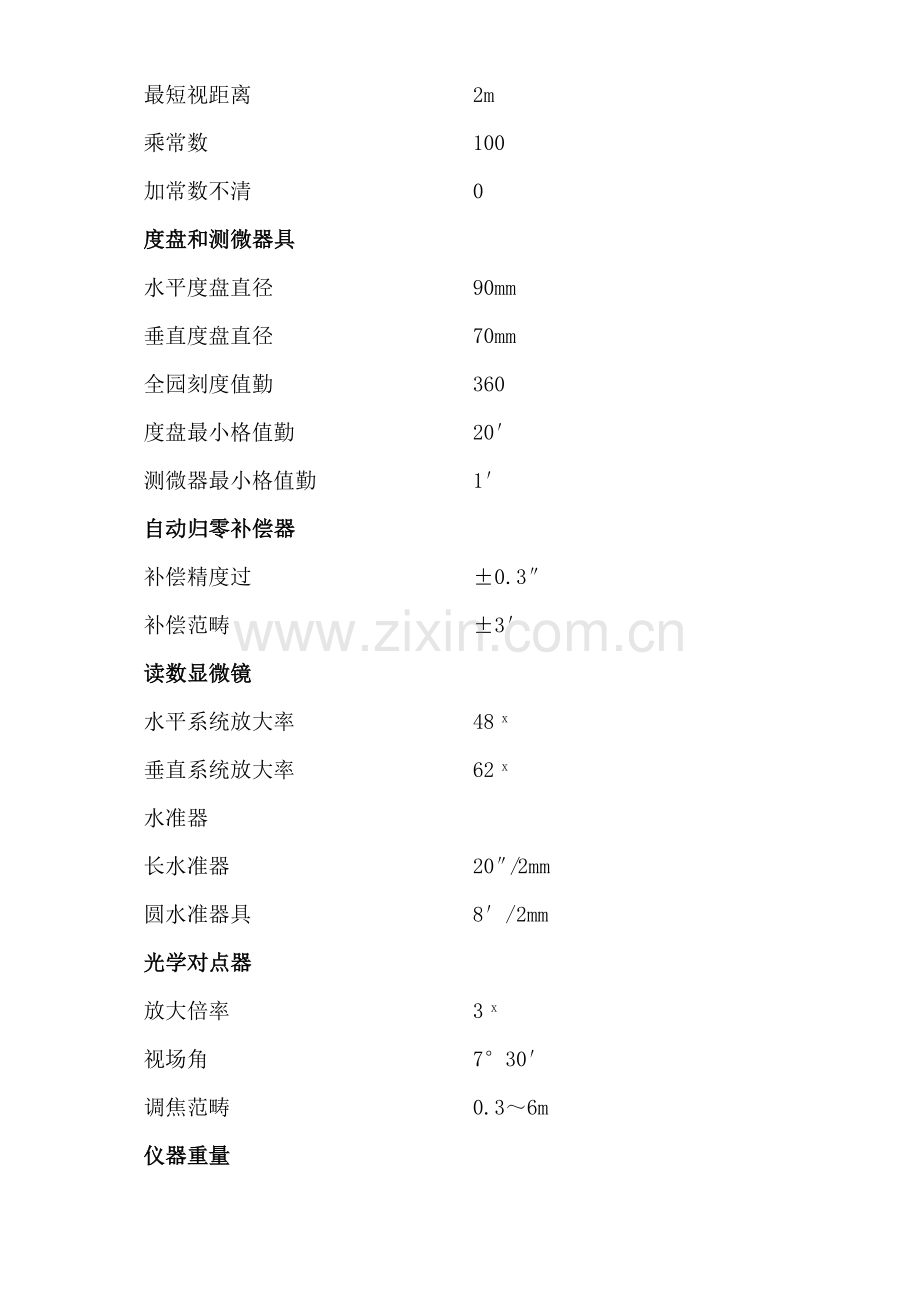

度盘和测微器具

水平度盘直径
90mm
垂直度盘直径
70mm
全园刻度值勤
360
度盘最小格值勤
20′
测微器最小格值勤
1′
自动归零补偿器

补偿精度过
±0.3″
补偿范畴
±3′
读数显微镜

水平系统放大率
48 x
垂直系统放大率
62 x
水准器

长水准器
20″/2mm
圆水准器具
8′/2mm
光学对点器

放大倍率
3 x
视场角
7°30′
调焦范畴
0.3～6m
仪器重量

净重
6kg
毛重
9kg
3、仪器构造
一、望远镜
望远镜成正像、采用了双胶合一分离物镜和对称式目镜。此种构造望远镜，其成象质量以及在亮度和清晰方面均较好。
望远镜镜筒上、下二面均装光学粗瞄准器，以便于在正倒镜观测时均可用其进行粗瞄。筒内装有反光板，以便于夜间观测时用其照明分划板。
望远镜分划板上附有保护玻璃片，以便于当分划板有污点时，可以清除，而不致于有十字丝脱色和其她损伤现象。
逆时针方向转动卡环（7），可依照顾客所需，置换不同倍率目镜。
二、竖轴系
本仪器采用是半运动轴系。此种轴系幌动角比原则园式园柱小（在同样参数条件下），轴系中钢珠和轴套锥面具备自动归心作用，因此间隙大小对轴幌动影响不大。
半运动式轴系长处摩擦力矩小，耐磨性好，当轴套锥面磨损后，在更换直径不同钢珠后仍可继续使用。同步温度对其影响也较小。
三、读数系统
本仪器采用了对径符合数字读数方式。因而，咱们选用了透射工式度盘和1：1透镜式转象系统。并用移动光楔测微器作为测微系统。
移动光楔测微器原理是光线通过光楔时，光线会发生转角不变。因而通过光楔移动后，由于光线偏转点变化了而偏转角不变。因而，通过光楔光线就产生了平行位移地动以这实现其测微目。
四、竖盘指标自动归零补偿器
本仪器采用了悬摆补偿器，它能消除仪器整平后乘余误差给竖盘读数带来影响，其原理是当仪器竖轴有一小倾角时，悬挂平板相应地反向摆转一角度，使得通过平板光线产生偏移，以此来消除竖轴倾斜时对竖盘读数影响。支架上按钮（图2），是用来检查补偿器与否正常工作，整平仪器后，揿一下按钮，竖盘刻线（读数窗中）互相摆开，然后缓慢回答到初始位置，则补贴偿工作正常。否则应排除故障。
4、仪器用法
本仪器配用三爪式基座。
一、置中
1、垂球对中
将三脚架架于测站点之上，悬挂垂球于三脚架三角基座下面中心固定螺旋弦线上，并使之对准站点中心，压脚架之脚尖入土中，使三脚架稳固。
仪器从箱中取出，一手握扶照准部，一手握住三角基座，小心地放于三角架头上，转动中心固定螺旋，将仪器轻轻地固定于脚架上，再转动脚螺旋（16），使园水泡（20）居中，将仪器在三角架上精细地移动，使垂球尖端对的对测站点，然后拧紧中心固定螺旋。
若对仪器上面高点定中心，可自该点挂一垂球，当仪器整平和望远镜视准轴在水平位置时，使粗瞄准器上红点对准垂球尖端。
2、光学对点器对中
精准对则使用光学对点器，操作如下：先旋转对点器（18）目镜，使分划板清晰，再拉伸对点器镜管，使对中标志清晰。
滑动仪器，使测站点居于分划板小圆圈中央。
将仪器照准部转动180°后检查仪器对中状况，然后拧紧中心固定螺旋。
仪器整平后再精细对中一次。
二、整平
1、用水准器整平
转动仪器照准部，使长水准器（13）与任意两个脚螺旋（16）连结线平行，以相反方向等量转动，此两脚螺旋，使气泡对的居中。将仪器转动90°，旋转第三个脚螺旋，使气泡居中。
上述办法重复调节，直到仪器旋转到任意位置，水准气泡最大偏离值都不超过四分之一格值。按三角测量细则规定，观测过程中容许偏离1～1.5格。
水准器必要避免阳光之直晒，否则当旋转仪器后气泡位置会发生变动。
2、用自动归零补偿器整平
本仪器可用自动归零补偿器协助整平。用这种办法把仪器整平到±1″～±2″是也许，它对于精密机械安装，以及用陡峭视线进行水平角观测和垂直准测量特别有用。
先用长水准器整平仪器，然后按下法继续进行：
a.照准部在任意位置，拧紧横轴制动轮，然后对竖盘读数（此时不得再动横轴制动手轮(26)和望远镜垂直微动手轮(23)）。
b、转动照准部180°再对竖盘读数，计算a和b两次竖盘读数（此时不得再动横轴制动手轮（26）和望远镜垂直微动手轮（23））。
C、转动照准部到望远镜与任意二个脚螺旋A和B，直到读数显微镜窗口中上、下刻线吻合为止。也就是说，到此为至，在步聚b中计算出平均值已经安顿好。
b、转动照准部90°，旋转脚螺旋c，直到度盘刻线吻合为止。
e、重复上述环节，直到照准部在任意位置，度盘刻线均有重叠，也即竖盘读数保持恒定期为止。
三、照准
1、焦距调节
将望远镜向着光亮均匀背景（天空），转动目镜（10）。使分划板十字丝清晰明确，记下此位置屈光度，后来同一观测者对准此屈光度即可。
将望远镜照准目的点，旋转望远镜调焦手轮（11），使目的影象清晰，眼睛在目镜作上下和左右移动，检查有无视差存在，若有，则继续调节到没有为止，在观测过程中，普通不容许再进行调焦。
2、度盘读数
两个度盘读数都是用望远镜旁边读数显微镜去读数，水平度盘影像用水平度盘照明反光镜（17）照明，垂直度盘影像用竖盘照明反光镜（2）照明，位于支架外侧换象手轮（24），用以变换两度盘影像。欲使显微镜中现出水平度盘影像，顺时针方向转动换象手轮，到转不动为止，欲使显微镜中现出垂直度盘影像，则反时针方向转动换象手轮，到转不动为止。无论那个度盘影像浮现于显微镜中、测微小窗影像总是浮现于度盘影像左边，转动读数显微镜目镜（9）可使度盘影像清晰。
3、水平度盘读数
放松止动手轮（26）和（15），转动照准部，用望远镜上光学粗瞄准器（5）十字丝粗略找准目的，锁紧止动手轮（26）和（15），旋转望远镜水平微动手轮（22）和望远镜垂直微动手轮（23），使望远镜分划板十字丝精准照准目的。目的不大于双丝之间宽度宜用双丝瞄准，反之则用单丝瞄准。
顺时针转动换象手轮到转不到为止，使盖面白线成水平，打开并转动水平度盘照明反光镜，使水平度盘有均匀、明亮光线照明。调节读数显微镜目镜，使度盘影像清晰。拨开换盘手轮护盖，接压换盘手轮（14），并转动使读数窗内看到所需之读数，然后抽出换盘手轮并盖好护盖。应注旨在转动换盘手轮时不适当用力过大，以免影响望远镜竖丝偏离目的。在置换度盘位置后，宜检查一下望远镜内见到目的与否移动。
读数符合办法；转动测微手田轮（25），读数显微镜内见到度盘上下两某些影像相对移动，直到上下格线精准符合为止，这时读数窗内已显出度、分、秒，、。当符合时，必要尽量小心对的，由于这是直接影响着读数精度。测微手轮最后转动必要是同一顺时针方向。当转动测微手轮至测微尺刻末端时，应注意不适当再继续转动，以免损伤测微尺。
读数办法；整度数由上窗中央或偏左数目字读得，上窗中小框内数字为整十位数；余下个位数与秒数从左边小窗内读得。测微尺上下共刻600格，每小格为1″，共计数目为分，左边数目字乘10″，再加上数到指标线格数即为秒数。度盘上读得读数加上测微尺上读得之和即为所有对的读数。
5、垂直度盘读数
反时针方向转动换手轮至转不动为止，使盖面白线成垂直位置，打开并转动竖盘照明反光镜，使垂直度盘有均匀、明亮光线照明，按上述读数符合办法和读数办法即可读得垂直度盘读数。
计算垂直角和指标差公式；
a＝（R-L-180°）/2
i=(R+L-360°)/2
式中a ＿垂直角，i＿指标差，L＿盘左读数，R＿盘右读数
四、视距测量
望远镜分划板上有上、下及左、右均有一短线，（图七）它与标尺配合，可以求得测站点到标尺之间距离。
测距公式如下：
D=KL+C
式中：D＿目的到测站点距离
L＿上、下或左右视距丝在标尺上所截长度
K＿视距乘常数 K=100
C＿视距加常数 C=0
五、电照明
需电光明测量时，将电照明盒插头分别插入水平盘、竖直盘照明反光镜座内。
当夜间观测时，电照相馆明盒插在竖盘反光镜上，拨动望远镜反光板拨杆（6）并转动电照明盒，均匀、光亮照明望远镜分划板十字丝，即可对目的进行观测。
为延长电池供电时间，操作者应随时关闭电源，长期不使用，应将电池从照明盒中取出，以防电池腐烂，损坏盒内零件。
注意：本电池盒不防爆。
J2-2经纬仪是精这密光学仪器，因而，在旋转各手轮时均宜动作轻微，不适当用力过大（基座制动螺钉（29）可恰当用力锁紧），以免损伤仪器和影响仪器精度。
5、仪器调节
一、照准部水准器改正：
仪器按前述整平办法进行整平时，转动照准部使长水准器进行于任意二个脚螺旋连线，以相反方向等量转动此两脚螺旋，使气泡居中，照准部转动90°，旋转第三个脚螺旋消除，别的一半用水准器校正螺钉（12）消除。重复上述所有过程，直至照准部在任意位置，水准泡均居中为止。
二、视准轴误差（2c）改正
仪器整也好后，用望远镜正倒镜（盘左、盘右）各观测同一目的 ，则其中之一次读数减去180°应等于另一读数，若两者有差，此差值即是视准轴误差2倍（2C）。取两值之中数表达无误差时之值。改正办法：转动测微手轮，使测微窗读数为上述中数值之秒数，再旋转望远镜水平微动手轮，使度盘刻线恢复符合状态。然后改正左右两个调正螺钉（图7）使垂直十字丝对的照目的为止。欲向左移动，则稍放松位于目镜左手边调正螺钉。轻微地旋紧位于右手调正螺钉，反之亦然。按三角测微细则，J2-2型经纬仪2C值在12″之内可不必进行改正，特殊规定除外。
三、竖盘指标差改正
仪器整平后，当望远镜照准水平方向目的时，垂直度盘数应为90°00′00″如果不是这个读数，其差值为指标差。
指标差测定：按中丝观测法，瞄准一清晰目的，盘左读数为L盘右读数为R，指标差为
i=(R+L-360°)/2
L=86°14′35″
R=273°43′57″
i=-44″
对的读数应为:L=86°15′19″ R=273°44′41″
依照三角测量细则J2-1经纬仪之值不大于15″可不必改正,特殊规定例外,不不大于15″则需调节.
调节办法：打开调校指标堵孔钉（图8），这时可以看出指标差一种调节螺钉。经纬仪置左位置，以水平丝照准目的，转动测微手轮使测微器置于对的读数位置。例子中是86°15′19″，然后等量相反转动两调节螺钉（先松后紧），直到读数窗中刻线精准吻合为止，关上盖板。请重复检查并作必要调节。
四、脚螺旋及微动螺旋调节
脚螺旋及微动螺旋松动调节，先用表扦子松开调节螺母处止动小螺丝，用拨杆插入调节螺母校正孔，内外稍为转动，即可调节微动时松紧。
五、光学对中偏离改正
仪器整平后，如按光学对点器对中办法进行对中，照准部旋转180°，若测站点偏离分划板上小圆圈，可进行调节。调节办法：用表扦子松开位于光学对点器上方小圆盖中心螺钉。取下盖板，可见两个园柱头螺钉头和一种小平端紧定螺钉。稍为松开两个圆柱头螺钉。用表扦子轻轻敲击。可使位于螺钉下面棱镜座先后、左右转动。平端紧定螺钉可使棱镜座稍微转动，到转动照准部至任意位置见测站点均位于分划板小圆圈中心为止，（容许有0.5毫米偏差），固定两柱头螺钉，调节须在1.5米和0.8米两个目的距离上,同步达到上述规定为止
6、仪器维护.
J2-2经纬仪是一种精密光学仪器，对的合理地使用和保管，对提高仪器使用寿命和保证仪器精度有很大作用。因而，必要注意保护其各某些机构，以免丧失原有精度，使用前应详细阅读看阐明书，熟悉仪器各某些构造，各手轮作用及操作办法，不应随便拆卸仪器，仪器如发生故障须由熟悉仪器构造者进行修理，或送修理部门和本厂进行修理。
1、仪器从箱中取出须小心，一手握扶照准部，一手握住三角座。装箱时同取出时相似，依箱盖内装箱照片位置小心地；将仪器放入箱内，搭上搭扣，上好锁。
2、仪器不使用时，应放在仪器箱内，箱内要放适量干燥剂，箱子也应放干燥、清洁、通风良好房间内，仪器应防止雨淋和受潮。
3、仪器装上三脚架后，锁紧牢固，以防摔下。
4、观测时，应避免阳光直接晒在仪器上，以免影响观测精度。
5、望远镜物镜或目镜上有灰尘时，可用田软毛刷轻轻刷去，如有水气或油污，可用干净绒布或镜纸轻轻地擦去。
6、冬天室内外温差大时，仪器在搬出或搬入室内，应隔一段时间后才干开箱。
7、如雨天作业观测完毕后应将仪器外部擦干，并检查仪器内部有无水气，待水气排出后再置入仪器箱内，以免光学零件发霉和脱膜。
8、仪器运送时，宜采用防震办法，仪器箱外用塑料袋，以免防仪器和仪器受潮。
