静压桩机安装拆卸专项方案.doc

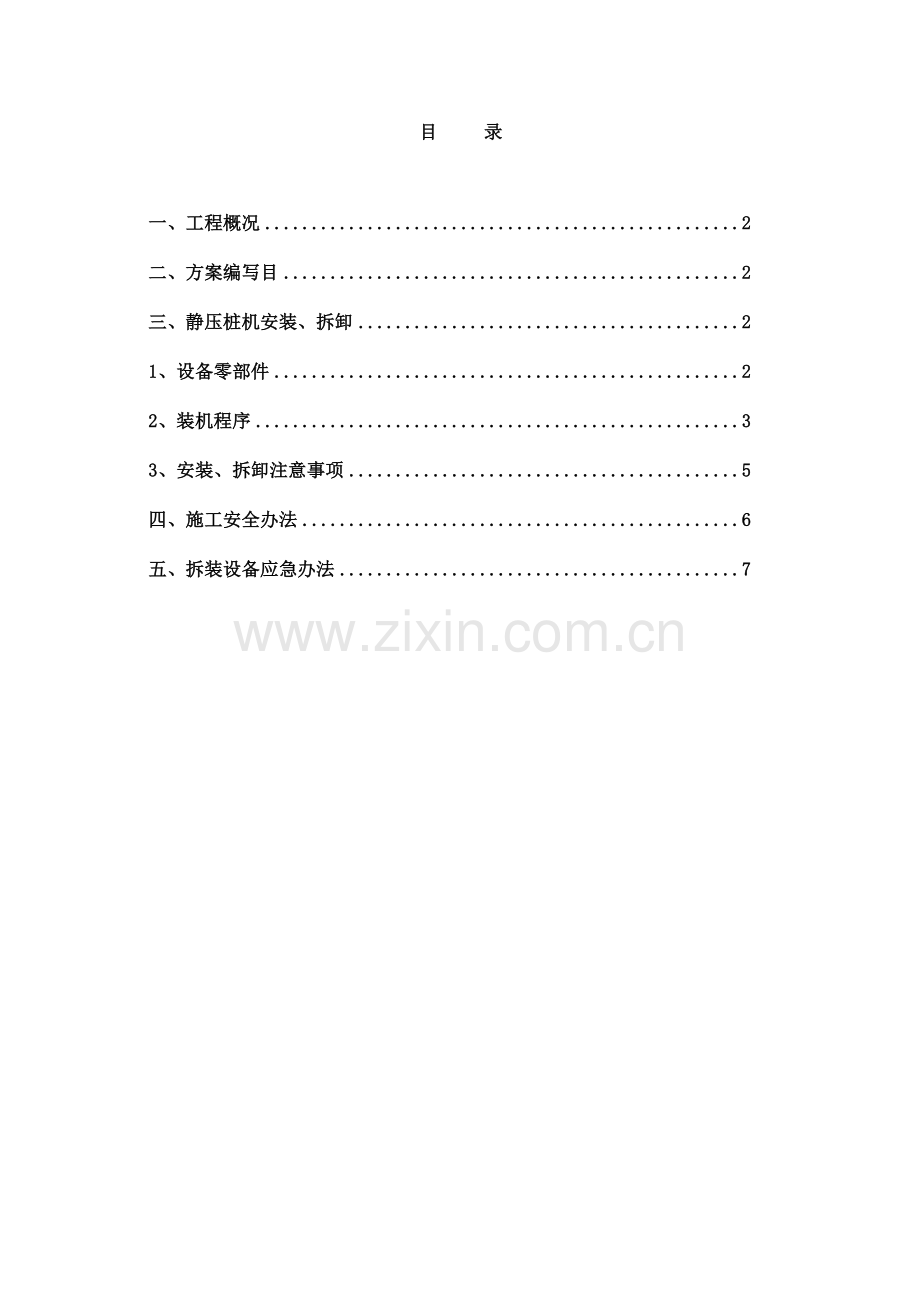

目 录一、工程概况2二、方案编写目2三、静压桩机安装、拆卸21、设备零部件22、装机程序33、安装、拆卸注意事项5四、施工安全办法6五、拆装设备应急办法7一 、工程概况（一）、工程概况：本工程为东华大学松江校区工程训练中心改建工程，位于上海市松江区东华大学校区内，东至人民北路，南至文汇路，西邻龙腾路，北邻广富林路。本工程是在原校区工程训练中心基本上进行改造。1轴4轴区域，构造从一层加至三层、4轴11轴区域，构造从二层加至四层、11轴20轴区域，构造从二层（局部一层）加至四层，且屋面为种植屋面。二 、方案编写目为了有效防止、及时控制和积极应对工地现场施工作业中也许发生突发安全事故险情，最大限度地减少人员伤亡和其她损失，依照中华人民共和国安全生产法和建设工程安全生产管理条例关于规定，结合公司和本工程项目特点，特编制本拆装方案。三 、静压锚杆桩机安装、拆卸1、 设备零部件据本工程特点，选用2台静力压锚杆桩机为本工程压桩施工机械。液压静力压锚杆桩机技术参数：1. 压桩能力： 一对压桩缸工作最大压桩力：300tf压桩速度（迅速档）：4.2m/min两对缸同步工作最大压桩力：压桩速度（慢速）：0.8m/min一次压桩行程：1.8m2. 行走能力每次行程：纵向：3.6m横向：0.6m每次转角：11行走速度：迈进：4.2m/min后退：8.3m/min左移：4.2m/min右移：8.3m/min3.升降行程：1.1m 3. 用桩尺寸：管桩：最大400 方桩：0.35*0.35m-0.45*0.45m单桩长度：a)3.0m，4. 15m（中桩）b)3.0m，10m（边桩）5. 液压系统：额定压力：25（18）MPa额定流量354（115）L/min括号外数字为主机某些，括号中为起重机某些。6.电气系统：功率：37X3+30=141kw电压：380V 电流：70.4X3+56.8=268A7.重量：总重：400t最大部件：66t8.外形尺寸：工作厂工作宽运送高=13000*8040*3040mm9.边桩距离：1.38m角桩距离：2.8m10.接地比压：长船：12.96tf/m短船：16.6tf/m11.起重机：最大起重量：16tf最大起升速度：11m/min最大回转速度：3r/min本桩机属大型设备，拆卸过程中也许存在一定安全隐患。为了避免突发事故险情发生，该设备在拆卸中严格按照本方案实行。2、 装机程序 勘察场地，选取平整硬实场地； 吊机进场，做好吊卸准备工作； 吊卸小船，摆好位置； 主机机身运送车辆行之两小船之间； 接通主机电源，撑起支撑油缸，使其高于车辆平台； 开走车辆，安装主机机身； 吊卸大船； 主机机身与大船小船分别连接； 吊卸起重塔架并安装； 吊卸龙门塔架并安装； 吊卸支撑并安装； 安装竖塔钢丝绳； 起吊安装塔架； 安装两个塔架支撑； 安装完毕，检查调试各系统与否完好。自检合格后，由公司安全科复检，经确认后投入使用。二、施工办法1施工条件。当前现场场地已经基本平整，三通一平已经完毕，具备施工条件。2、 施工布置。1）、施工安排。依照现场状况，工期以及甲方规定。液压静压桩机，桩机配备四台30kw交流电焊机进行接桩工作。3、 安装环节：1）、先将长船、短船安放自定位置，将机身底盘油缸与长船、短船滚轮座地盘连接。2）井架下部通过销及支承座与底盘连成一体，整套压桩系统装在井架中心，通过卷扬机可以上下运动，压桩垂直度重要有导向轮来保证。 3）在安放配重前，必要对各紧固件进行检查，防止因紧固件未拧紧而导致构件变形。4）安放配重时注意均匀，防止单边偏重。 5）起塔时，先使井架缓缓上升15度左右，检查油路及油压正常后，再徐徐上升至垂直位置，撑起速度应当缓慢而均匀，以避免井架抖动。用卷扬机起塔时，同样先使井架上升15度左右停下，检查卷扬机制动与否安全可靠，往复二次无误后再缓缓上升至垂位置，起升过程中切忌猛刹、猛停。6）安装完毕后，应对整机进行试运转。4、 操作要点1） 检查液压系统与否渗漏，油管接头与否松动，油箱中油量与否恰当，各方向阀手柄与否灵活，复位与否可靠。2） 检查电气系统接线和布线与否精确、合理、接地与否稳妥、可靠。3） 检查压桩油缸上下行程与否灵活，压桩系统上下与否有卡阻现象5、安全办法 1）、工人上岗前必须进行安全教诲，并规定持证上岗。进入现场必要戴安全帽，并系紧带子。2）、设备安装验收后才干使用，并悬挂安全标志，3）、进入现场作业人员必要遵守“十不准”规定。 4）、上班前必要在桩机各部件及钢丝绳、转动某些加润滑油，各制动某些要敏捷，试机正常后方能施工。5）、桩机行动时，指挥员应注意地面及空中状况，要保证桩架稳定、平衡、垂直移动，保证安全。6）、重物要有专职指挥，起吊时重物及扦把下禁止站人。7）、机电设备维修时必要切断电源，停电后方能进行。8）、禁止酒后操作。 9）、所有用电设备必要安装漏电保护装置，保证一机一闸一漏电开关，漏电开关采用两级以上设立，实行三相五线制。电箱和机具采用黄绿双色线进行接零保护。10）、电箱能防雨，门锁齐全，出线电缆化，一律架空，不拖地。11）、施工现场禁止无关人员进入，现场设立警告牌。3、 安装、拆卸注意事项 桩机设备必要安装在平整、坚实场地上，安装在支架上桩架，其支架必要牢固、有足够强度。加垫基台木或轨道必要稳固，长度适当。机械设备必要安装稳固、周正、水平，保证施工中不发生倾斜、移动、沉陷。 桩架安装时，禁止上下抛掷工具、物件，禁止上下同步作业，禁止在塔上或高空位置存储拆装工具和物件。整体竖塔放架时，施工人员应离开塔架起落范畴。 设备机械传动（齿轮、万向轴、皮带轮等）外部，必要安装牢固防护栏杆或防护罩。上下垫叉、大小补心，都要有手提环。 平台上铺设木台板厚度不不大于40mm，上下塔架时，应有防滑办法。塔架梯子、工作台及其护栏必要安装牢固、可靠，护栏高度在1.2m以上。 安装时，应控制好两个纵向行走机构安装间距，使底盘平台能对的对位。 电源接通前，应检查并确认电缆表面无损伤，保护接地电阻符合规定，电源电压正常，旋转方向对的。 各液压管路连接时，不得将管路强行弯曲。以防止液压系统泄漏，保证液压缸动作灵活。 安装配重前，应对紧固件进行检查，在紧固件未拧紧前不得进行配重安装。 安装完毕后，应对整机进行试运转，发现问题及时调节。在拆卸过程中，吊车应注意如下事项： 驾驶员必要持证上岗，熟悉起重机技术性能。执行规定各项检查与保养后，方可启动发动机。注意各种仪表批示，以为正常后，才可开始工作。 开始工作前，应先试运转一次，检查各限位保险与否齐全正常，各机构工作与否正常，制动器与否敏捷可靠，必要时应加以调节或维修。 起重机工作前检查距尾部回转范畴50cm内无障碍物。 起重机吊起满载荷重物时，应先吊起离地面2050cm，检查起重机稳定性，制动器可靠性和绑扎牢固性等，确承认靠后，才干继续起吊。 起重臂最大仰角不得超过制造厂规定。 起重机吊起重物时，应严格注意起吊重物升降，不使起重吊钩到达顶点。 起重机必要置于坚硬而水平地面上，如地面松软不平时，应采用办法整实整平。起吊时一切动作要以缓慢速度进行，禁止同步进行两个动作。 施工中任何操作者均不能擅自离开工作岗位。四 、施工安全办法1、按公司桩机安装、拆卸安全规定中“安全施工”规定进行桩机安装和拆除施工。2、在安装桩机前，必要按公司“安全技术交底制度”做好技术交底工作并做好书面记录，安装人员应严格执行高空作业安全规定，涉及戴安全帽、系安全带、穿防滑鞋等。3、大雨、大雾或风速不不大于13m/s恶劣天气时禁止拆卸施工作业；风速不不大于四级恶劣天气必要做好安全监护工作，并做好书面记录。4、立柱升、降节施工时必要做好安全监护工作，并做好书面施工记录。5、施工区域外沿必要设立施工警戒线，禁止非施工人员进入。以上操作过程应由专业安全员、施工员现场指挥，保证安装、拆卸过程中无事故发生。五 、拆装设备应急办法1、 在安装、拆卸过程中，一旦发生事故，应迅速将伤员移至安全地带，进行紧急救护。2、 记录伤情，重要为伤员受伤部位，受伤限度，导致伤害机器等第一手资料。3、 拨打120与本地急救中心获得联系，详细阐明事故地点、严重限度、本部门联系电话，并派人到路口接应，往相应较好医院。4、 项目部应急指挥小组接到报告后，应及时在第一时间赶赴现场，理解和掌握事故状况，开展急救和维护现场秩序，保护事故现场。5、 通讯联系，项目部将应急救援指挥小构成员、现场值班、医院急救及主管部门电话等应分发给有关人员，便于联系，并保持通讯信息畅通。6、 生产安全事故报告程序：生产安全事故现场发现人员现场工程项目部管理人员兼职应急救援人员公司生产安全事故应急救援组织上级主管部门生产安全事故应急救援组织市级生产安全事故应急救援体系关于部门。7、 生产安全事故应急救援程序：生产安全事故保护事故现场控制事态组织急救疏导人员调查理解事故简况及伤亡人员状况向上级报告。安装、拆卸完毕后，应及时报请监理，验收后方可进行施工。
