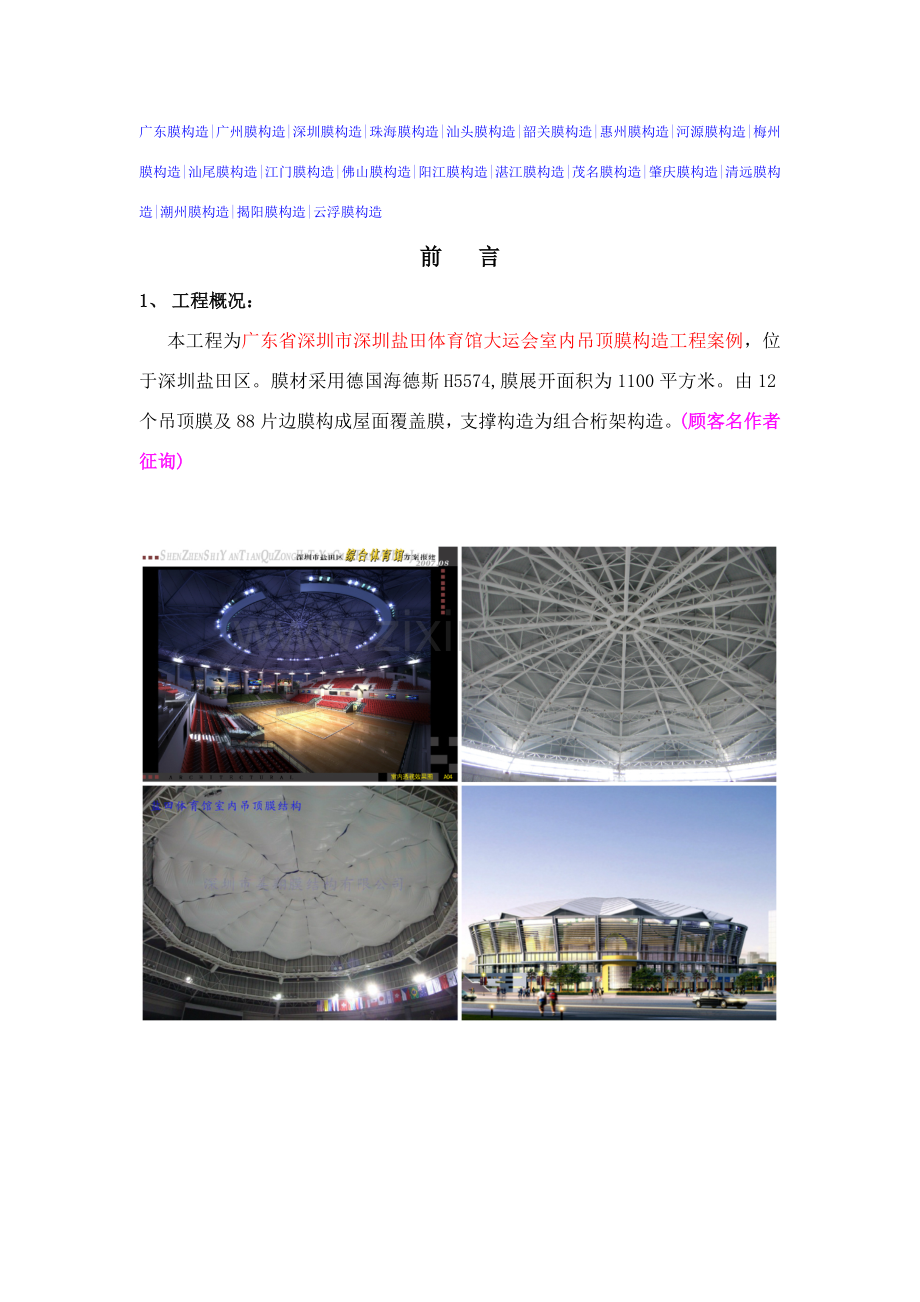

前 言
1、 工程概况：
本工程为广东省深圳市深圳盐田体育馆大运会室内吊顶膜构造工程案例，位于深圳盐田区。膜材采用德国海德斯H5574,膜展开面积为1100平方米。由12个吊顶膜及88片边膜构成屋面覆盖膜，支撑构造为组合桁架构造。(顾客名作者征询)

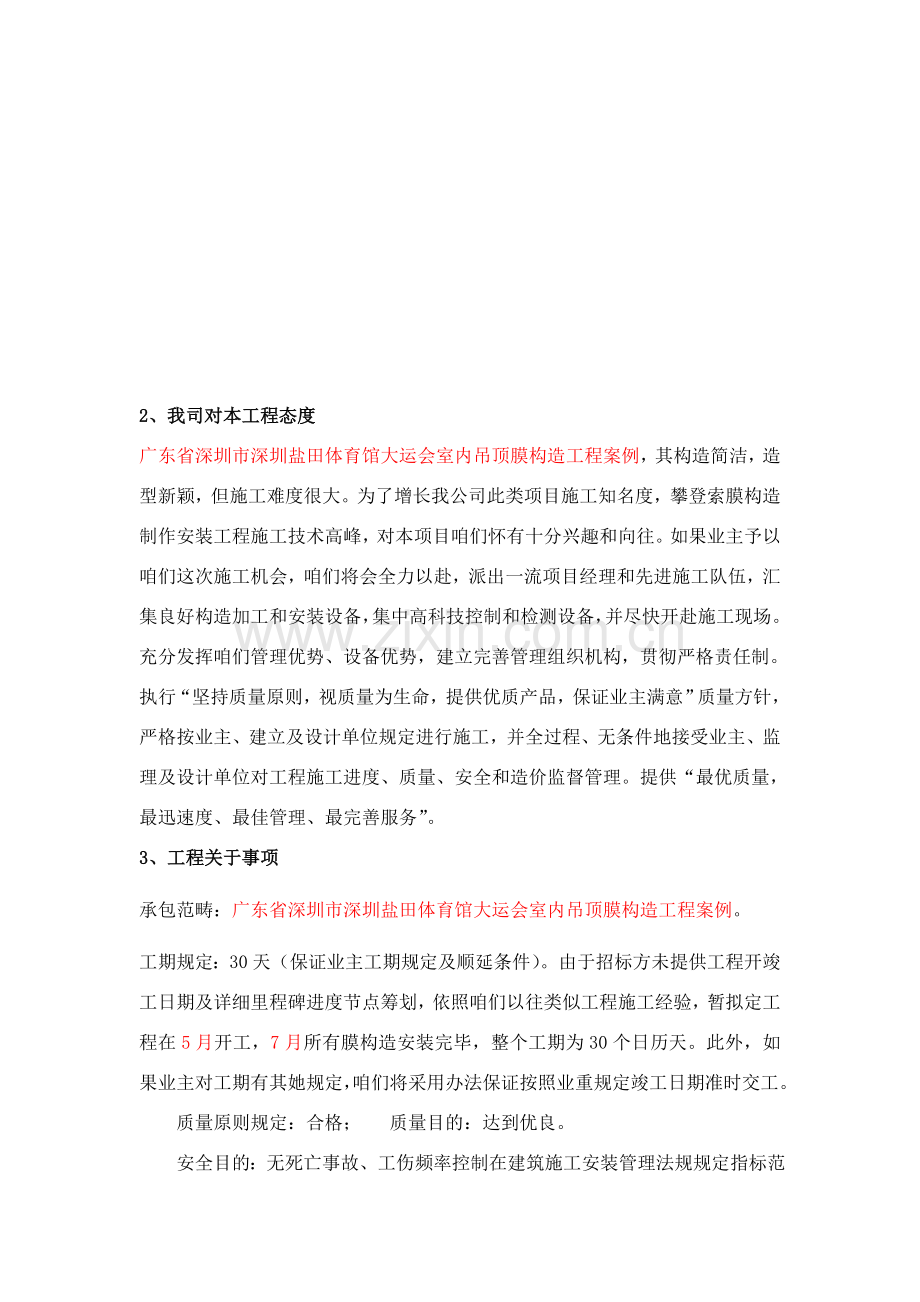

2、我司对本工程态度
广东省深圳市深圳盐田体育馆大运会室内吊顶膜构造工程案例，其构造简洁，造型新颖，但施工难度很大。为了增长我公司此类项目施工知名度，攀登索膜构造制作安装工程施工技术高峰，对本项目咱们怀有十分兴趣和向往。如果业主予以咱们这次施工机会，咱们将会全力以赴，派出一流项目经理和先进施工队伍，汇集良好构造加工和安装设备，集中高科技控制和检测设备，并尽快开赴施工现场。充分发挥咱们管理优势、设备优势，建立完善管理组织机构，贯彻严格责任制。执行“坚持质量原则，视质量为生命，提供优质产品，保证业主满意”质量方针，严格按业主、建立及设计单位规定进行施工，并全过程、无条件地接受业主、监理及设计单位对工程施工进度、质量、安全和造价监督管理。提供“最优质量，最迅速度、最佳管理、最完善服务”。
3、工程关于事项
承包范畴：广东省深圳市深圳盐田体育馆大运会室内吊顶膜构造工程案例。
工期规定：30天（保证业主工期规定及顺延条件）。由于招标方未提供工程开竣工日期及详细里程碑进度节点筹划，依照咱们以往类似工程施工经验，暂拟定工程在5月开工，7月所有膜构造安装完毕，整个工期为30个日历天。此外，如果业主对工期有其她规定，咱们将采用办法保证按照业重规定竣工日期准时交工。
质量原则规定：合格； 质量目的：达到优良。
安全目的：无死亡事故、工伤频率控制在建筑施工安装管理法规规定指标范畴内。
4、编制根据：
依照我司技术力量和工程特点进行项目经理部人员选取与机械配备；
现行国家颁布技术规范、原则、规程、图集进行编制。引用重要规范和地方原则好下：
《建筑构造设计统一原则》 （GBJ68-66）
《建筑构造荷载规范》 （GB50009-）
《混凝土构造设计规范》 （GB50010-）
《建筑地基基本设计规范》 （GB5007-）
《建筑机械使用安全技术规程》 （JGJ33-）
《建筑施工安全检查原则》 （JGJ59-99）
《混凝土构造加固技术规范》 （CECS25：90）
《混凝土构造工程施工质量验收规范》 （GB50204-）
《钢构造设计规范》 （GBJ17-88）
《膜构造技术规程》 （CECS158：）
《钢构造施工及验收规范》 （GB50205-）
《钢构造工程质量评估原则》 （GB50221-）
《建筑钢构造焊接规程》 （JGJ81-91）
《钢构造高强度螺栓连接设计、施工及验收规范》 （JGJ82-91）
《钢构造焊缝手工超声波探伤办法成果分级》 （GB11345-89）
《钢构造用高强螺栓大六角螺栓、螺母、垫圈技术条件》JB1231
《建筑用钢材原则汇编》97版

第一章 重要施工办法
第一节 柱加固

第二节 钢构造加工制作方案

第三节 膜材加工制作方案
1．总则
1.1.合用范畴 本施工方案合用于泉州市安溪县中华人民共和国茶博汇雨(棚)篷膜构造工程。
1.2.依 据 “美翔膜构造有限公司”设计图纸。
1.3膜布生产制作组织流程图
膜布工厂制作组织图如下所示：
我司总部，工厂生产总部
膜布加工车间
制作厂长
膜布制作组
制作组长
膜布辅件原材料管理者
膜布制作担当者膜布制作操作者
膜布制作检
查者检查员
成品出厂管理者

2.材料
2.1.膜材品质原则
膜材之特性原则及外观品质原则如下表：

品名项 目
FR1000
重 量
950g/㎡
基 布
低纱涤纶PES
抗拉强度
经 向
6000 N/5㎝
纬 向
5500 N/5㎝
拉扯破强度
经 向
1000
纬 向
1000
伸长率
20 %/28 %
剥离强度
25 N/㎝
合用温度
-30℃~+70℃
色牢度
>6
防火原则
>B1级
3.膜布加工制作
3.1.制作流程图
成品检查工程
检查书制作
捆包成品出货
热熔合设备
热熔合品检

设计图与裁剪图
裁剪工程
热熔合工程
修补整顿工程
膜布材料进货
进货检查
检查书制作
退货

退货

安装现场

3.2.加工工厂场地清扫及膜材预解决
3.2.1作业场合清扫
1） 使用吸尘器、拖把等仔细地把膜布加工作业场地清扫干净。
2） 清扫工作在作业开始前及结束后进行。但是，如果作业中有必要进行清扫时，则视当时状况而定。
3） 在作业场合使用室内工作鞋以防止外面污垢、垃圾等进入。
4） 膜材展开场合不得有凹凸及突出物。
3.2.2膜材清扫
在工厂内，若膜材上有污垢时，用布、溶剂等仔细地清扫。
3.2.3膜材解决
关于材料解决，为了避免在工程中搬运及工程中移动时所发生折痕、折纹等损伤，依照如下操作环节进行。
1）作业人员在材料上作业时：
① 确认膜材与地面之间无异物后方可进行下步作业。
② 不可在膜材有松弛、浮起处作业。
2）进行膜材搬运及移动时：
在作业场地面上进行膜材搬运及移动时， 两人或两人以上来进行，且用干净工作手套托住膜材两端。
膜材通过地面上若有障碍时，请事先将其去除，同步有拖把清扫干净。
吊高、移动膜材时，吊挂在芯材管上，同步避免让钢索等接触到膜材。该作业应由合格人员进行。
3.2.4作业人员服装
参加施工作业人员应穿干净工作服、帽子、鞋（运动鞋）。
3.3.钢制卷尺
膜板制作中使用于检查之卷尺以JISB7512（钢制卷尺）为一级品，如下之卷尺请配合使用，同步确认误差。核对时卷尺相对张力为5kg，核对时室温也的确记录。
[核对卷尺]
原则卷尺
膜板制作用卷尺
检查用卷尺

3.4.膜布裁剪操作规定
3.4.1作业内容：
以设计部制作裁剪资料（裁剪图）为基准，标出在膜板加工时必要记号（折叠宽度、熔接宽度等），切割膜材。
3.4.2使用设备：
裁剪机及剪刀
3.4.3作业顺序：
（1） 将裁剪资料及膜材外观检查综合后，得知缺陷位置，决定剪取材料位置，且注意切割位置要避开膜材原料上瑕疵点。
（2） 将裁剪位置资料转送到裁剪机。
（3） 用裁剪机自动进行膜材做记号、切割。
（4） 裁剪片确认 以裁剪片尺寸为之基准。
3.5.膜材热熔合操作规定
3.5.1作业内容 剪裁好膜材用热熔合加工机来进行熔合伙业。
3.5.2使用设备 热熔合加工机
张力装置
3.5.3热熔合伙业员
从事热熔合加工作业人员为公司内部技能熔接工合格者。各热熔合工提出五片热熔合样本，并依下表所示基准，确认与否合格。
表3—1热熔合状态鉴定原则（公司内部原则）
项目
鉴定原则
接合部位拉张强度
母材强度90%以上
剥离强度
25N/cm以内
外观
焦痕在2.5cm以内
曲面某些胶卷没有不吻合情形
3.5.4热熔合设备
热熔合设备必须具备将温度、压力、熔接时间控制在所订这范畴内来做管理性能，条件则依膜材种类而定。
3.5.5热熔合设备开始作业前检查
热熔合伙业者应在开始作业时先确认熔接设备之温度、压力、熔接时间并且记录下来。
3.5.6热熔合品质确认
将本加工中所用膜材料做成实验样本，进行破坏检查并且确认。
3.5.7作业顺序
热熔合伙业人员依照加工顺序，确认膜板编号、扣件编号及转角编号、准备热熔合裁剪片。
a.确认膜材重叠方向及熔接宽度。
b.热熔合部位曲率很大或是形状很复杂时，使用暂粘机暂时固定住。粘点间距则视形状而定。
c.进行热熔合。
d.在热熔合膜材两端安装张力装置，将张力导入以防止熔接时膜材热收缩。
热熔合温度之管理
a.热熔合工在进行熔接时，应由温度表上确认温度，同步确认温度列印记录，以便达到双重管理
b．温度设定不适合时，应及时中断作业，修理缺陷某些并立即确认熔接品质。
3.6.竣工要领
3.6.1作业内容 膜板固定用螺栓孔打孔工作。
3.6.2使用工具 打孔工具
3.6.3作业顺序（打孔）
a、依照加工图，以油性笔在所定位置上标出螺栓孔位置。
b.进行作业前先确认打孔机所定之直径，同步必要进行试打，以确认并无缺陷或变形等问题。
C、运用打孔工具进行打孔。
d.为了保证打孔加工后螺栓孔距离为对的尺寸，请用钢尺以螺栓切割图为原则并拟定之。
3.7.膜布捆包
3.7.1作业内容
通过检查结束后膜材在捆包之前，事先清除污垢附着物，进而卷在钢管等芯材上的确捆包。
3.7.2使用工具 捆卷台、制品台车、钢管或纸管
3.7.3作业顺序
a、如卷在钢管上，将两端设定在制品台车上，以施工时展开顺序为基本确认卷起方向，在装有缓动材（聚乙烯皮气囊[AIR BAG]管子上，以胶带固定卷妥，为了防止膜板发生折痕、压力等损伤，请恰本地放入缓动材料，仔细卷妥进行捆包工作。
b.不能以钢管卷取时，为了防止膜板发生严重折痕、折纹等，请在各折叠某些恰本地放入缓动材料再进行捆包。
3.8.膜布成品出厂要领
3.8.1制品之出货依照施工筹划书（另定）所定之输送筹划进行。
3.8.2进行制品之吊挂作业时要仔细作业，不可让安装在尼龙勾索遇到挂在管子上制品（膜材）。吊挂作业应由合格人员进行。
3.8.3出货前应做好外观检查（捆包布与否有凹陷或破裂），若发既有不合格物品需重新开捆检查，若拟定为不合格则不准发货。卡车架台上挂绳索某些用木制挡板格开，同步用毛毯充当垫布。用卡车板覆盖后出货。

第四节 钢构造安装

第五节 膜构造安装
1、施工管理组织图
泉州市安溪县中华人民共和国茶博汇雨(棚)篷膜构造工程
项目部项目经理
营业部
营业负责人
本工程项目设计、制作、安装、技术总部
设计部
工程部
部长
工事/工程课
部长
设计担当者
本项目负责人
材料采购负责人
安全卫生负责人
膜布安装现场负责人
本膜构造有限公司制作加工厂工厂长

2.施工准备
2.1.工地状况确认
1、 将工地全体工程进度状况做确认。
2、 将关联工程工程进度状况做确认，重要是已大某些完毕土建工程与钢构造安装和膜构造配合问题。
3、 确认施工场地范畴现状为具备施工条件。
4、 对所有状况进行商讨及调节。
2.2.作业路线保证
1、 保存出入车辆行驶路线。
2、 起重机作业范畴、预留距离等告知其她作业者。
3、 将障碍物等移动或撤去。
4、 如有必要则进行整地、或垫铁板以及对已完毕保护工作等。
2.3.其他方面
1、 膜及配件、钢索运送到施工现场后专门搭设货品仓库。仓库搭设详细位置详见场地布置图。
2、 为保证施工道路畅通及本工程文明施工需要，膜及配件、钢索集装箱运送至施工现场后直接卸放在该堆场内，卸车后不要启动箱盖，以免导致膜布、配件损坏或遗失。为防止雨水对箱体侵蚀，应用彩条布将包装箱覆盖。待施工时，将膜布、配件、钢索从箱内取出，按施工区域依次就位。
3、 待货品到达现场后，应指派专人在堆场内进行值班，负责安装工具及五金件看守工作，保证物件完好、不丢失。
4、 工程办公室安排在距离施工现场较近位置，涉及1间办公室及1间卫生间；职工宿舍不安排在施工场区内。
5、 认真熟悉图纸和施工方案，理解工程各部几何尺寸。
6、 规定对所需材料规格、型号、数量与图纸认真核对，做到精确无误，并且有合格证。若无合格证或有质疑时，必要进行复验。同步应符合规范规定，并做好检查记录和标记工作。
7、 备好施工用料和施工机具。
8、 做好预埋件检查工作，保证其位置及尺寸对的无误，以防延误工期，同步做好中间交接记录。解决好预埋件与土建施工方工程配合问题，及时向业主反映工程中浮现各种问题。

3.膜材进场筹划
3.1.膜材养护
在工厂加工完了后膜材料，通过制品检查结束后，在出货前有如下同几点必要注意：
1、 料清单确认数量。
2、 寄货单等与否贴在对的位置，并以能确认寄货单贴付。
3、 防止翻倒滑动以架台固定构件和已入场膜布。
3.2.膜材出厂
1、 事前合同并根据已编制拟定输送筹划书顺序行事。
2、 输送中必要牢固绑紧制品以免翻倒受损。
3、 尽量下工夫减少堆积层数。若为堆积运送，则一定要用间隔材、分融材等恰当进行保护。
3.3.膜材进场
在现场搬入时应事前与负责人商量，并注意如下事项小心搬运且必要遵守。
1、 材料入场时，一定要整顿放置场及附近环境。
2、 材料装箱时，注意不要一边倒。
3、 作业前必先获得与其有关联工作人员确认以便统一行事。
4、 若有必要应设立监视员、路障等。
3.4.卸货
1、 设立木材、架台等，并将货品置于其上。
2、 用汽车起重机慎重地将制品小心卸下。
3.5.养护及其她
1、 卸下之材料应暂时固定，并加以养护。
2、 随天气状况变化，与负责人商讨采用相应办法。
3、 遇强风时应实行崩塌防止办法。
4.膜吊装筹划
膜吊装筹划依照膜安装方案制定相应筹划；将钢构造构件按照钢构造拼装方案拼装完毕后，整顿清扫现场，安装膜布范畴内进行保护材铺垫然后采75
5.高空操作平台
高空操作平台
高空作业工作面办法，挂设吊架平台，如下图。

6、膜现场安装
6.1 总体安排
在业主及设计单位批准施工图纸后，咱们分别进行膜材表面、有关配件、钢索加工及钢构造图纸深化和工厂制作，再分批运送至施工现场进行安装。
施工时，在土建施工完毕，养护期满后，在钢构造某些安装完毕并验收合格后，随后安装膜布某些。
6.2 膜面施工办法
6.2.1施工操作平台
依照本工程特点，桁架尺寸较大，施工中操作人员直接在桁架中间平台上操作。
6.2.2膜面铺装（PVC膜）
6.2.2.1膜面安装必备条件
a、 钢构造必要安装完毕，安全网平台及登高脚手架必要安装完毕，并应满足设计规定；
b、 构造整体是安全、稳定；
c、 有关区域内构件涂装必要施工完毕；
d、 有关区域内施工准备工作结束；
e、 膜面安装技术指引到达现场，对现场状况全面检查后批准开工；
f、 接受到现场监理工程师下发开工单。
膜面安装规定约放置一定数量膜面固定材料以及暂时张拉工具。膜面固定材料及暂时张拉工具涉及铝合金压条，膜面拉布夹，拉条及卸甲，绳索紧绳机，钢丝绳紧绳器，紧固钳和φ16尼龙绳。
装膜面手工工具分发到各个班组。手工工具涉及大力钳、套筒扳手及带安全钩工具袋。
膜下绳网（单向，绳间间隔2米）拉设。
膜面就位：一方面在工地堆场内平地上拆除膜面包装箱顶板及侧面板；
依照膜面安装部位确认相似编号膜布；膜布外层包裹着很厚塑料纸，每一层之间摆放有硬纸筒，将膜布从包装箱内取出时，吊机安排用N75型汽车吊。起吊时，为防止绳圈直接接触膜面导致膜布上产生折痕，应将绳圈从硬纸筒内穿过，然后用吊车将膜布就位至屋面待安装单元帽顶位置。
6.2.2.2展开膜布
膜面展开必备条件：
g、 收听天气预报，当天风力不不不大于5级（风速不大于8.2m/s）；且不能是大雨天。
h、 所有安全设施及操作平台符合施工组织设计规定。
膜展开面必要清扫干净，不得有任何尖锐物体。所有参加膜面展开工作人员，必要穿软底胶鞋。当膜面按照折叠顺序依次打开，使用紧线器及膜夹板，固定膜周边及各角点到钢构造上。
膜吊装过程中应注意：①应同专人负责统一指挥；②保证膜布任何处不与钢构造相接触；③保证吊车上升速度均匀；④有专门技术人员跟踪监督。膜布展开时，随时观测膜布外观质量，发现因制作引起破损、钩丝及不可清除污迹，请及时告知关于方面。
6.2.2.3膜布现场张拉安装环节
第一步：由中点向两端，使用铝合金压板，将膜边固定到拱架边U形杆上（边单元固定到安装索上）。
第二步：紧固、调节膜边索，完毕膜初次张拉（边单元即为最后张拉）。
第三步：安装膜上索，进行紧固，完毕膜最后张拉。
第四步：全面检查膜张拉状况，有无张拉局限性或过度张拉现象；如有，进行局部调节。
7.设备配备筹划
序号
名称
型号规格
单位
数量
备注
1
液压吊
N75型
台
1

2
紧绳器
3000kg
把
200

3
倒链
3T、5T
只
各5

4
砂轮机
φ100、φ150
把
各5

5
尼龙绳
φ16
米

6
手枪电钻

把
10

7
擦布

条
50

8
惯用工具

若干

9
抢线盘
100米、200米
盘
各3

10
活动扳手
12寸、15寸
把
若干

11
固定扳手
M12
把
若干
尖头扳手
12
膜布夹板

只
400

13
拉条及卸甲

只
400

见下表
第二章 工程投入重要物资（材料）状况描述及进场筹划
为保证工程质量、施工进度正常进行，满足业主（代建）对本工程现场材料管理规定，特编制现场物资管理办法。
1. 重要材料物资状况
1）、土建加固某些
2）、钢构造某些
3）、膜构造某些
检查分类
检查名称
检查定义
详细记述页数
检查区别
作业人员
检查负责人
膜材料物性检查
确认膜板制作使用之膜材与否和特性原则一致所进行之检查

膜材料外观检查
确认膜板制作使用之膜材外观上与否有缺陷，同步为了拟定缺陷位置所进行之检查。

熔接品质检查
确认熔接加工过程中，熔接设备与否可使熔接品质保持在基准值之内完毕加工之检查

工程内自主检查
确认各工程内施工品质与否为原则质内可加工状态所进行之检查，提成如下三类：
1．裁剪工程
2．熔接工程
3．竣工工程

制品检查
为了所有制作工程结束后，制品品质与否和完毕品检查基准表一致所进行之检查。

5.4.4.膜材检查要点
1）物性检查
膜材进货检查
项目
内容
时间
膜材进货时
抽样
待所有膜材卷完后抽取实验片
检查项目
检查项目
样本数量

重量
厚度
宽度
拉引强度

抗拉伸度
线密度
拉扯破强度

剥离强度
弧度
斜度
纵、横各n=3
纵、横各n=3
n=1
纵、横各n=5

纵、横各n=5
纵、横各n=5
纵、横各n=5

只有纵向n=5
n=1
n=1

负责人
检查负责人
不合格之解决
检查项目中若有不符合品质原则之成果时该卷膜材视为不合格品不合格品需贴上[不合格]标签，放进不合格物品放置场中保存，不可和合格品混合。
记录报告
公司内部检查终了后，接受检查记录书中记载其成果，并附上制品检查成绩书。
2）外观检查
膜外观检查
项目
内容
时间
裁剪工程迈进行
抽样
全面检查所有膜材
负责人
作业人员
使用机器
检反机
顺序
将要进行检查膜材料设定在检反机上
将膜材透过检反机上被设定好光桌（light table）上，透过光可以目视看出缺陷某些
被鉴定为缺陷某些用粘著胶带做记号
记录、报告
在检反记录书上写入缺陷位置及缺陷种类，同步向厂长提出报告
缺陷某些解决
为避免制品当中有瑕疵，因此裁剪时应避开缺陷处
5.4.5.热熔合品质之检查要领
1）检查原则
检查原则
项目
检查时间作业开始时
品质鉴定原则
样本数
负责人
剥离强度

2.5kg/cm
自实验体中抽取n=3之样本
检查负责人
剥离状态

剥离任一面露出聚酯纤维（依限度样品）
N=1(注1)
作业负责人
*每个重要熔接设备都需进行抽样
[注1]本作业前作业者自身自主检查

2）记录 检查成果需如下所列项目同样，的确地记录在熔接品质管理表内。
日期及时间
负责人姓名
熔接设备编号
剥离强度与否符合
剥离状态与否符合
3）不合格时处置
设备负责人进行设备再次检查
进行设备再次检查后，再做一次检查。
直到再次做检查得到合格前，中断作业。
5.4.5.工程内自主检查书要领
1）裁剪片之工程内自主检查
裁剪片之自主检查书
项目
内容
时间
裁剪工程结束后进行
抽样
作业开始时起始产品 n=1
负责人
作业人员
图书根据
依裁剪图制成之解析资料及尺寸图
鉴定原则
鉴定项目 原则值
转角点间距 a.不满 1=10m时±4㎜
b.1=10mm以上时±8mm
使用工具
钢制卷尺（JIS 1级品）
不合格之解决
1．比原则值大时，进行修正作业
2．比原则值小时，须废弃，重新做裁剪
记录、报告
作业人员在检查成果结束后，将成果记录在裁剪片确认卡，同步在作业结束时向检查负责人提出报告
2）修饰工程自主检查书
修饰工程自主检查书
项目
内容
时间
螺栓孔打孔作业后进行
抽样
针对所有螺栓孔进行检查
负责人
作业人员
图书根据
膜加工图
不合格时解决

记录、报告
作业人员在检查结束后，需将结束记载在熔接工程自主检查书中，同步在作业结束后向检查负责人提出报告
3）制品检查书之要领
制品检查书
项目
内容
1．时间
所有制作工程结束后进行
2．抽样
尺寸、外观之全数检查
项目如下：
熔接宽度
螺杆孔
3．负责人
检查负责人
4．图书根据
裁剪图及膜加工图
5．使用工具
钢制卷尺（JIS 1级品）
6．不合格时解决
外观上有破损或是有严重焦痕时，原则上视为取消解决
7．合格表达
合格之制品，附上记载下列事项之检查合格书
检查年月日

检查负责人姓名
有“合格”记号
其她（若有其她特别批示时则依其批示）
8．记录、报告
作业人员在检查结束后，需将成果记载在检查书，之后与制品检查成绩书一同交给有关人员。
制品检查成绩书之检查成果需包括如下两种：
膜材物性检查
制品检查

5.5.详细办法
5.5.1 工程开工前由专门技术人员对项目体施工员以上人员进行技术交底，明确每道工序质量规定和质量原则，以及也许发生质量事故防止办法，然后由项目经理、施工员对操作工人进行第二次施工技术及安全交底。
5.5.2 所有参加工程施工人员，进场施工前都必要通过专业操作培训和专业安全教诲。
5.5.3 每天上班迈进行交底，做到分工，分岗明确。
5.5.4 膜面积安装前检查所有与膜面有关连接点与否有飞溅、毛刺等现象，并应保证无锋利刺口。
5.5.5 膜面安装前，用棉布将周边可伤及膜面构件包盖起来，或用发泡塑料包盖。
5.5.6 膜面在安装前必要将所有螺栓孔试钻。
5.5.7 膜面搁置位置地面应保证清洁、无污物，并保证无尖锐毛刺，以免导致膜面损坏或污染。
5.5.8 膜面安装时应严格按照膜面提供单位现场安装技术人员指引进行。
5.5.9 节点板螺栓固定结束后，应逐个进行检查。保证做到螺栓无缺少、无漏拧。
5.5.10 安装膜面时，安装工具不可随意抛掷，以防止膜面损坏。
5.5.11 高空操作人员身体素质应符合超高空施工体质规定，禁止酒后施工。
5.5.12 膜面铺展后，禁止穿皮鞋上膜面。
5.5.13 膜面张拉时，应随时进行膜面应力测试，以防止应力过大而导致膜面损坏。
5.5.14 在本工程竣工后，所有施工资料及文献档案按照档案馆规定编制完毕并及时将竣工资料送交业主与监理。

第六章 保证安全生产技术组织办法

第七章 保证文明生产技术组织办法

第八章 保证工期技术组织办法

第九章 拟投入重要施工机械设备表

第十章 劳动力筹划表
10.1 土建加固施工阶段
A、
10.2 钢构造制作阶段
A、
10.3 钢构造安装阶段
A、
10.4 膜构造制作阶段
A、 需运送工2人。
B、 裁剪放样工8人。
C、 膜布检查、调节人员2人
D、 热熔合工20人。每台热熔合设备配5个工人。共4台x5=20人。
10.5 膜构造安装阶段
A、 膜布安装工30人。分为两个班组，每个班组15人。
B、 起重工2人。
C、 膜布检查、调节人员2人
D、 膜布清洁工2人

序号
职 务

备 注
12月
1月
2月
3月
4月
1
膜布运送工

2
2

2
膜布制作工

28
28

3
膜布安装工

30
30

4
膜布检查、调节人员

2
2
2

5
膜布清洁工

2
2

合 计

第十一章 施工进度表
见附表。
第十二章 施工总平面图及暂时用地表
见附表.
