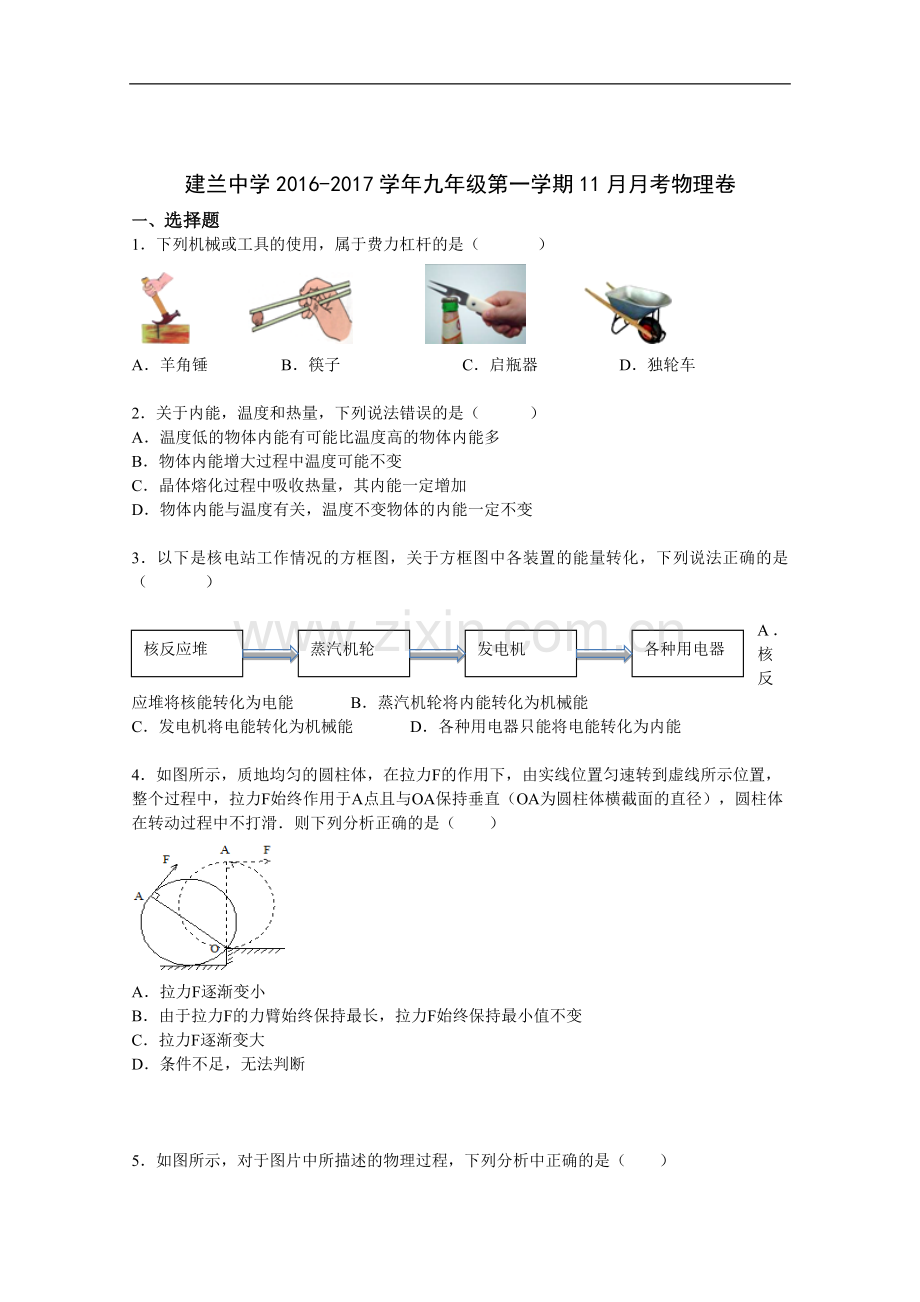

建兰中学2016-2017学年九年级第一学期11月月考物理卷
一、 选择题
1．下列机械或工具的使用，属于费力杠杆的是（ ）
A．羊角锤 B．筷子 C．启瓶器 D．独轮车
2．关于内能，温度和热量，下列说法错误的是（ ）
A．温度低的物体内能有可能比温度高的物体内能多
B．物体内能增大过程中温度可能不变
C．晶体熔化过程中吸收热量，其内能一定增加
D．物体内能与温度有关，温度不变物体的内能一定不变
核反应堆
蒸汽机轮
发电机
各种用电器
3．以下是核电站工作情况的方框图，关于方框图中各装置的能量转化，下列说法正确的是（ ）
A．核反应堆将核能转化为电能 B．蒸汽机轮将内能转化为机械能
C．发电机将电能转化为机械能 D．各种用电器只能将电能转化为内能
4．如图所示，质地均匀的圆柱体，在拉力F的作用下，由实线位置匀速转到虚线所示位置，整个过程中，拉力F始终作用于A点且与OA保持垂直（OA为圆柱体横截面的直径），圆柱体在转动过程中不打滑．则下列分析正确的是（ ）
A．拉力F逐渐变小
B．由于拉力F的力臂始终保持最长，拉力F始终保持最小值不变
C．拉力F逐渐变大
D．条件不足，无法判断
5．如图所示，对于图片中所描述的物理过程，下列分析中正确的是（ ）
A．图甲，厚玻璃内的空气被压缩时，空气的内能减少
B．图乙，瓶子内的空气推动塞子跳起时，空气的内能增大
C．图丙，试管内的水蒸气推动了塞子冲出时，水蒸气的内能减少
D．图丁，汽缸内的气体推动活塞向下运动时，气体的内能增大
6．物理课上，小明提出了一个日常生活中见到的现象，用电高峰期时，室内的白织灯明显变的昏暗．以下是同学对用电高高峰时电路情况的分析，其中不正确的是（ ）
A. 用电高峰期时接入电路的用电器增多，总电阻变大，干路电流变小
B．用电高峰期时接入电路的用电器增多，总电阻减小，干路电流变大
C．用电高峰时白织灯两端的实际电压明显低于220V
D．用电高峰时白织灯的实际功率明显低于它的额定功率
7．下列有关力做功的说法正确的是（ ）
A．某同学背着书包，在水平地面上向前走，背书包的力对书本做了功
B．把水桶从地面向上提起来，提水桶的力没有做功
C．用水平力推着购物车在水平地面上前进，推车的力做了功
D．用力将一实心球扔出，在空中运动过程中推力对实心球有做功
8．如图所示，用一个重为12牛的动滑轮来匀速提升物体，在实际工作中竖直向上的拉力为30牛，则动滑轮的机械效率（ ）
A．一定等于80% B．一定大于80%
C．一定小于80% D．以上情况都有可能
9．在图所示的电路中，电源电压保持不变，开关S1、S2均闭合。当开关S2由闭合到断开时，则下列说法错误的是（ ）
A．电压表V的示数不变 B．电压表V示数与电流A变示数的比值变大
C．电流变A1示数不变 D．电压表V示数与电流表A示数的乘积变大
10．如图所示，干路上的电流I恒为1A不变，滑动变阻器规格为“15Ω 1A”，小灯泡L上标有“6V 3W”字样。忽略温度对小灯泡阻值的影响，则（ ）
A．当滑片P移到最左端时，通过小灯泡的电流为1A
B．小灯泡L正常发光时，滑动变阻器接入电路的电阻为8Ω
C．在滑片P向左移动过程中，并联电路消耗的总功率会增大
D．在滑片P向左移动过程中，并联电路两端电压会减小
11．如图甲所示，重为80牛的物体在15牛，水平向左的拉力F1作用下，沿水平地面以4m/s的速度做匀速直线运动。如图乙所示，保持拉力F1用水平向右的拉力F2，拉物体匀速向右运动1m。若不计滑轮，绳的质量和轮与轴间的摩擦力，则（ ）
A．物体与地面之间的摩擦力f1=15牛
B．物体向左运动时，拉力F1的功率P1=60W
C．物体向右运动时，拉力F2=30牛
D．物体向右运动时候，拉力F2所做的功W2=30J
12．在电源电压不变的某一电路中方，接入一个可调温的电热器，电热器内部有两根阻值不等的电热丝，当两根电热丝串联使用，使用时间t分钟，产生的热量为Q，当只使用其中电阻较小的一根电热丝，t分钟内产生的热量3Q，若两根并联使用t分钟，电热丝产生的热量为（ ）
A．1.5Q B．3.5Q C．4Q D．4.5Q
13．小夏将n个“3V 0.3W”的小灯泡，按照甲、乙两种连接方式分别接入电压为U的电路中（如图所示），通过分别调节滑动变阻器R1和R2，使所有灯泡均正常发光．则甲、乙两电路中的总电流与总功率的关系正确的是（ ）
A．P甲=P乙 B．P甲=n2P乙 C．P甲=nP乙
D．R1 R2接入电路的阻值不知，所以总功率无法比较
14．有两只外形相同、灯丝长度相等的灯泡L1和L2，在它们的铭牌上只能看清“220V”字样，而看不清它们额定功率的大小．甲、乙、丙三位同学对它们进行了探究：甲同学发现L1的灯丝粗一些，认为L1的电阻小，所以L1的额定功率比L2小；乙同学把两灯串联在同一电路中，发现L2比L1亮，认为L2的额定功率大；丙同学把两灯并联在同一电路中，发现L1比L2亮，认为L1的额定功率大．你认为哪位同学的探究是正确的（ ）
A．甲同学 B．乙同学 C．丙同学 D．都不正确
15．如图所示，均匀细杆OA长为l，可以绕O点在竖直平面内自由移动，在O点正上方距离同样是l的P处固定一定滑轮，细绳通过定滑轮与细杆的另一端A相连，并将细杆A端绕O点从水平位置缓慢匀速向上拉起．已知绳上拉力为F1，当拉至细杆与水平面夹角θ为30°时，绳上拉力为F2，在此过程中（不考虑绳重及摩擦），下列判断正确的是（ ）
A．拉力F的大小保持不变 B．细杆重力的力臂逐渐增大
C．F1与F2两力之比为1： D．F1与F2两力之比为：1
16．如图所示，电源电压为6V且保持不变，滑动变阻器的最大阻值为20Ω，定值电阻R0为5Ω。闭合开关后，移动滑片，发现能使电流表(“0～0.6A”或“0～3A”)和电压表(“0～3V”或“0～15V”)的指针同时达到满刻度线。则R0的电功率与电流的关系图像可能是下图中的（ ）
A B C D
二、填空题
17．用手将一重为G的铁球缓慢放在一弹簧上，放手后，铁球从A位置开始向下运动，到达B位置速度达到最大，到达C位置小球的速度变为零．已知AC间的高度差为h，则从A位置到C位置铁球的重力做功是______；在此过程中弹簧的弹性势能增加量为______．B位置到C位置的过程中铁球所受的重力______（选填“大于”、“小于”、“等于”）弹簧所施加的弹力．（整个过程中不计能量损耗）
18．用如图所示的实验装置测量杠杆的机械效率．实验时，竖直向上匀速拉动弹簧测力计，使挂在较长杠杆下面的钩码缓缓上升．实验中，将杠杆拉至图中虚线位置，测力计的示数F为______N，钩码总重G为1.0N，钩码上升高度h为0.1m，测力计移动距离s为0.3m，则杠杆的机械效率为_______%．请写出使用该杠杆做额外功的一个原因：__________________________________．
19．如图所示，已知斜面长5m，高2m，拉力为50N．利用这个装置将重为100N 的物体在5s内匀速从斜面的底端拉到顶端．则拉力做功的功率为______ W，该装置的机械效率为______．
20．如图（甲）是小灯泡L和电阻R的电流随电压变化图象，将它们按图（乙）所示接入电路中，只闭合开关S，小灯泡的实际功率为1W；再闭合开关S1，电流表示数变化了______A，此时电路消耗的总功率为_______W．
21．一个玩具车使用的电动机，当把它接入0.2V电压的电路时，电动机不转，测得流过电动机的电流是0.4A．若把它接入2V电压的电路中，电动机正常工作，测得此时流过电动机的电流是1A．那么该电动机线圈的电阻是____Ω，电动机正常工作时的效率是____%．
三、实验、简答题
22．小华在“测量小灯泡的额定功率”实验中，所用小灯泡上标有“3.8V”字样，电源电压恒为6V．
（1）根据图甲所示的电路图，请用笔画线代替导线，完成图乙所示实物图的连接；
（2）电路安装并调试好后开始实验，小华在调节变阻器滑片的过程中，眼睛应注视_____的示数，直至灯泡正常发光，此时电流表的示数如图丙所示，该电流值为____A，则灯泡的额定功率为______W；
（3）连接好电路后，小华将滑动变阻器滑片P移B端，闭合开关，发现小灯泡不亮，为查找原因，他仔细检查了电路中各元件的工作状态，判断出电路既不断路，又不短路，小华做出这样判断的依据是________________________________．
（4）小华刚准备拆除电路结束实验时，同组的小红提出，在调节变阻器滑片使灯泡正常发光时，电压表的示数很难准确达到3.8V，由此可能造成一定的测童误差，她认为小华可以在前面（2）操作的基础上，对电路稍作改动，就能提高测量数据的精确度．请你帮小红补全测量步骤（补全步骤时必须准确阐述接法和操作要点）：
①断开开关，______________；
②闭合开关，调节滑动变阻器的滑片，使电压表的示数为_____V，并读出此时电流表的示数；
③计算出灯泡的额定功率．
23．某兴趣小组利用图甲装置探究电流热效应的影响因素，实验步骤如下：
①将阻值为10欧和20欧的电阻丝分别置于A、B两个盛满煤油的烧瓶中，按图甲所示连接电路．
②闭合开关，将滑动变阻器的滑片移至某一位置，记录此时电流表的读数I，通电一段时间，记录A、B烧瓶的玻璃管内液面的变化高度分别为Δh1、△h2．
③断开开关，直至玻璃管中的液面降回各自初始位置．
④闭合开关，移动滑动变阻器的滑片，使电流表的读数为2I，当通电时间与步骤②相同时，记录A、B烧瓶的玻璃管内液面的变化高度分别为△h3、△h4，实验数据如表．
（1）本实验通过设计串联电路来研究电阻对电流产生热量的影响，可以控制哪些变量相同？__________________________．
（2）小明认为：只要选择“△h1、△h2、△h3、△h4”四个量中的某两个量进行比较，就能说明“对电流产生热量多少的影响，电流比电阻更大”，请比较这两个量的大小关系：___________________________．
电流大小
烧瓶玻璃管内液面的变化高度
A烧瓶（RA=10欧）
B烧瓶（RB=20欧）
I
△h1
△h2
2I
△h3
△h4
四、计算题
24．有一滑轮组的结构不清楚．当用向下的动力F匀速将绳的自由端拉下5m时，重为2000N物体匀速上升1m．求：
（1）当动滑轮的重量和摩擦都不计时．动力F是多大？
（2）如果滑轮组机械效率是80%．动力F应是多大？
25．如图，闭合开关，当滑动变阻器向右滑动时，电流表的读数又I1变为I2，电压表变化量为∆U，试证明定值电阻R的功率变化量∆p=（I1+I2）·∆U
26．图甲是某电吹风的工作原理图．电吹风工作时，可以分别吹出热风和凉风．为了防止温度过高，用一个PTC电阻R0与电阻为100Ω的电热丝R串联，R0的阻值随温度的变化如图乙所示．
（1）当开关S指向1位置时，电吹风吹_____风；
（2）该电吹风吹热风时，其温度基本恒定在200℃左右，当它的温度继续升高时，R0的电阻将______，电热丝的发热功率将_______；（两空均选填“增大”、“不变”或“减小”）
（3）该电热丝的最大发热功率是多少？
( 4 )电热丝以最大发热功率工作10分钟所产生的热量可以使10千克的水温度升高___℃（保留小数点后一位）
答案：1-5 BDBAD 6-10 ACCDD 11-16 CDCCDC
17 答案：Gh Gh 小于
18 答案：0.5 66.7% 由于使用杠杆时需要克服杠杆自重（克服摩擦力）等做功
19 答案：100；40%
20 答案：0.2；1.4
21 答案：0.5；75%
22 答案：（1）图略；（2）电压表；03；1.14；
（3）电压表和电流表均有示数
（4）①将电压表并联在滑动变阻器的两端（使用小量程）；②2.2．
23 答案：（1）电流和通电时间；（2）△h3＞△h2．
24 答案：（1）400N；（2）500N
25 答案：证明略
26 答案：（1）热；（2）增大；减小；（3）该电热丝的最大发热功率是400W．（4）5.7
