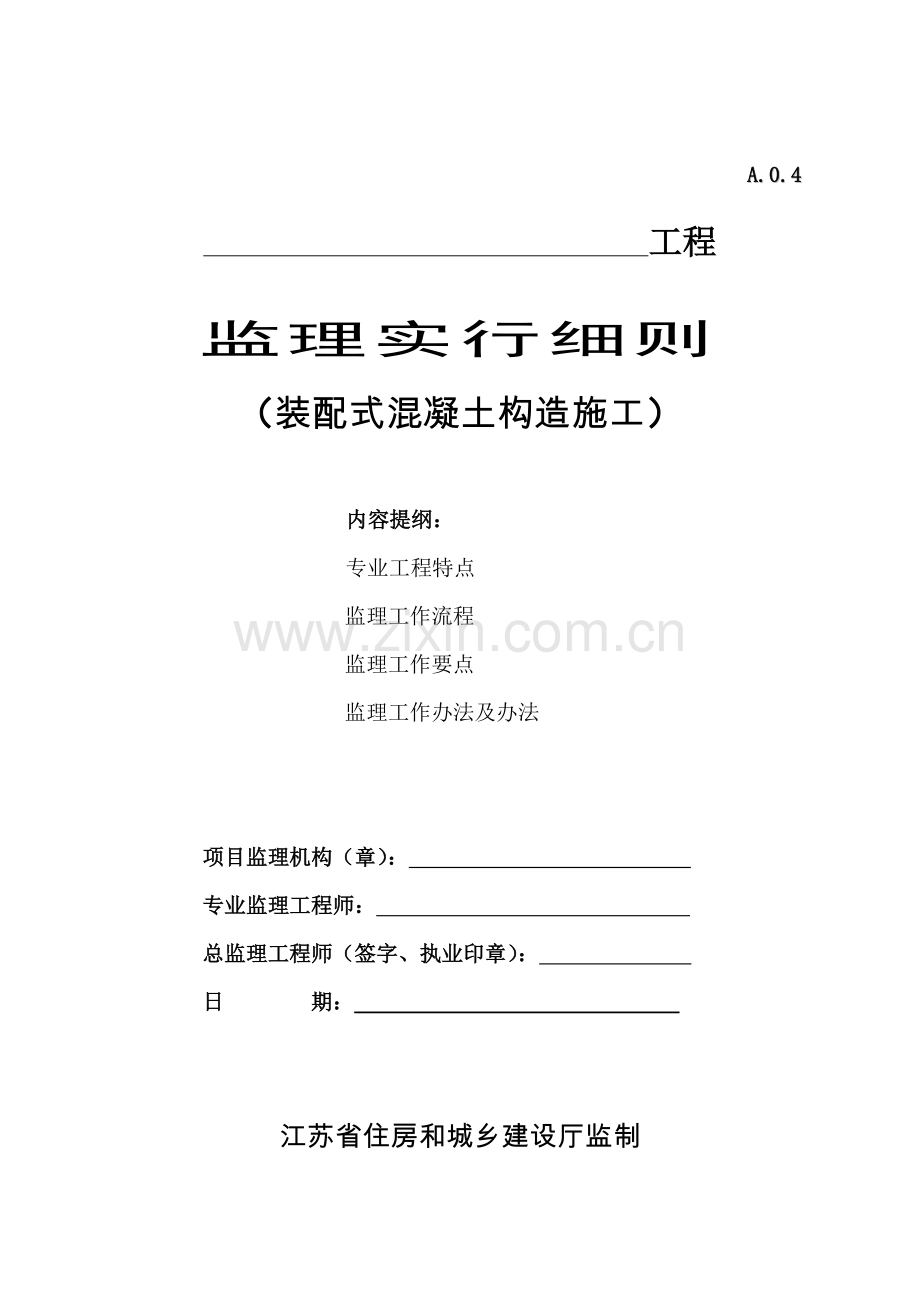

A.0.4
工程
监理实行细则
（装配式混凝土构造施工）
内容提纲：
专业工程特点
监理工作流程
监理工作要点
监理工作办法及办法
项目监理机构（章）：
专业监理工程师：
总监理工程师（签字、执业印章）：
日 期：
江苏省住房和城乡建设厅监制
装配式混凝土构造施工监理实行细则
1 装配式混凝土构造工程概况
（注：本细则未包括驻厂(场)监理某些，项目监理机构如驻厂(场)监理需另行编制有关细则。）
1.1 工程概况：
本工程基本状况简介表 表1.1
1.1
建筑面积、层数、高度、构造类型、工程地址等
1.2
建设单位
1.3
设计单位
1.4
监理单位
1.5
施工单位
1.6
预制生产单位
1.7
1.2本工程装配式混凝土构造概况
（如：装配式构造在本工程应用范畴，装配式构造预制率和装配率，装配式构造连接方式等。）
1.3 本工程装配式构造部品部件类型记录
本工程部品部件类型登记表 表1.2
部品部件记录
构件种类
规 格
每层数量
每块最大重量
梁（叠合梁）
板（叠合板）
柱
墙
楼梯梯段
悬挑构件
2 本工程装配式混凝土构造施工重点、难点
2.1 部品部件进场验收重点和难点
2.2 部品部件吊装重点和难点
2.3 部品部件连接施工重点和难点
2.4 装配式构造防水施工重点和难点
2.5 装配式构造后浇混凝土施工重点和难点
3 装配式混凝土构造施工监理工作根据
3.1 经审查合格设计文献，深化设计文献
3.2 本工程有关合同文献、合同等资料
3.3 本工程《监理规划》
3.4 经批准工程施工组织设计、专项施工方案
3.5 合用本装配式混凝土构造工程有关现行法律法规、技术原则规范及图集
合用本工程法律法规、技术原则规范及图集（不限于） 表3.1
序号
名 称
编 号
1
《国务院办公厅关于大力发展装配式建筑指引意见》
国办发〔〕71号
2
《机械设备安装工程施工及验收通用规程》
GB50231-
3
《水泥基灌浆材料应用技术规范》
GBT50448-
4
《混凝土构造工程施工质量验收规范》
GB50204-
5
《装配式混凝土建筑技术原则》
GB/T51231-
6
《预制预应力混凝土装配整体式框架（世构体系）技术规程》
JG/T006-
7
《预制混凝土装配整体式框架（润泰体系）技术规程》
JG/T034-
8
《建筑施工塔式起重机安装、使用、拆卸安全技术规程》
JGJ196-
9
《建筑施工安全检查原则》
JGJ59-
10
《建筑施工起重吊装工程安全技术规范》
JGJ276-
11
《钢筋连接用灌浆套筒》
JG.T398-
12
《钢筋连接用套筒灌浆料》
JGT408-
13
《建筑施工暂时支撑构造技术规范》
JGJ300-
14
《装配式混凝土构造技术规程》
JGJ1-
15
《钢筋套筒灌浆连接应用技术规程》
JGJ355-
16
《建筑施工高处作业安全技术规程》
JGJ80-
17
《装配式混凝土连接节点构造图集》
15G310-1，2
18
《装配式混凝土构造住宅建筑设计示例(剪力墙构造) 》
15J939-1
19
《装配整体式混凝土剪力墙构造技术规程》
DGJ/TJ125-
20
《预制预应力混凝土装配整体式构造技术规程》
DGJ/TJ199-
21
《装配式构造工程施工质量验收规程》
DGJ32/J184-
22
3.6 其她根据
《装配整体式混凝土构造技术导则》
《省政府关于加快推动建筑产业当代化增进建筑产业转型升级意见》（苏政发〔〕111号）
《装配式混凝土构造工程施工监理规程》
《江苏省住房和城乡建设厅关于加强装配式混凝土构造建筑工程质量安全管理告知》（苏建质安〔〕664号）
《装配式混凝土构造工程质量控制要点》（江苏省住房和城乡建设厅公示〔〕第8号）
《江苏省装配式建筑（混凝土构造）施工图审查导则（试行）》（苏建函科〔〕565号）
4 项目监理部组织机构
4.1 项目监理部组织机构框图：（示意，框图中可添加人员姓名）
图4.1 项目监理部组织机构框图
4.2 项目监理部人员分工及职责
5 装配式混凝土构造施工监理工作流程
5.1 装配式混凝土构造施工监理总程序（示例）
审查施工资质及人员资格
审核装配式构造施工组织设计或专项方案
符合规定
定位、测量放线
合格
合格
部品部件进场验收
墙柱等竖向构件吊装，暂时支撑固定
不合格
竖向构件节点连接
技术解决
退场解决
不合格
竖向连接验收
合格
暂时支撑架搭设
合格
梁、板等水平构件吊装
后浇混凝土施工
隐蔽工程验收
连接施工、防水施工
监理资料整顿
钢筋绑扎，水电预埋安装
整治
不合格
图5.1 装配式混凝土构造施工监理程序框图
5.2 施工复测、控制测量监理工作流程
5.3 工程材料、部品部件进场报审流程
5.4 施工机械设备进场报审流程
5.5 部品部件吊装监理流程
5.6 连接及防水施工检查验收流程
5.7 工序及隐蔽工程检查验收流程
5.8 检查批及分项、分部工程检查验收流程
5.9
6 装配式混凝土构造施工监理工作要点及目的值
6.1 本工程装配式主体构造监理目的
依照设计文献、施工组织设计、施工合同及有关原则规定，本装配式主体构造质量目的拟定为 ，安全目的拟定为 ，进度目的拟定为 。
6.2 本工程装配式混凝土主体构造监理质量控制点
依照国家规范及有关原则规定，结合本工程装配式主体构造实行内容及特点，拟定本工程装配式主体构造各施工阶段监理质量控制点。
序号
装配式主体构造施工阶段
质量控制点
1
部品部件进场验收
2
部品部件吊装
3
部品部件暂时支撑
4
装配式构造连接施工
5
装配式构造防水施工
6
后浇混凝土施工
7
6.3 本工程装配式混凝土主体构造各分项工程监理控制目的值
序号
分项工程名称
1
部品部件进场质量检查与验收
2
部品部件安装质量检查与验收
3
装配式构造连接质量检查与验收
4
装配式构造防水质量检查与验收
5
后浇混凝土质量检查与验收
6
其她
7
7 装配式混凝土构造施工监理工作办法及办法
7.2 部品部件进场检查监理工作办法
（如审查进场部品部件出厂合格证、质量保证资料；复核进场部品部件标记和尺寸偏差、检查外观缺陷，不合格部品部件不得进场使用。）
7.3 部品部件吊装监理工作办法
（审核装配式构造吊装专项施工方案、审查承包单位质量保证体系、安全保证体系、部品部件吊装首件验收制度、核查施工管理人员和特种作业人员上岗证、核查吊装前安全技术交底、核查吊装机械设备安检证明、复核装配式构造安装测量控制线，对特殊、重大部品部件吊装实行旁站监理等。）
7.4 装配式混凝土构造连接（钢筋、构件、单元房等）施工监理工作办法
（装配式构造连接也许采用焊接连接、螺栓连接、套筒灌浆连接、浆锚连接、后浇混凝土连接等方式。本工程采用连接方式 ，该连接方式监理控制要点 。检查连接首件验收制度。对连接施工可采用巡视、平行检查等办法进行监理，对特殊、重大部品部件连接实行旁站监理。）
7.5 装配式混凝土构造后浇混凝土施工监理工作办法
（检查结合面粗糙度、复核叠合构件下部支撑系统，对后浇混凝土浇筑进行旁站监理等。）
7.6 装配式混凝土构造防水施工监理工作办法
（检查防水材料质量保证资料、复核嵌缝防水材料检测报告、防水构造及防水施工与否符合设计规范和施工方案规定，见证淋水实验等。）
7.7 装配式混凝土构造施工监理办法
1、实行首段样板施工验收制
2、巡视检查内容
（现场吊装作业状况，如吊装机械安全状况，施工顺序、施工办法，暂时支撑设立，构件钢筋机械连接、后浇混凝土浇筑、防水构造施工状况；现场安全防护、文明施工状况；项目监理部巡视检查状况；有无违章作业和质量安全问题，监理解决状况，施工单位整治状况；巡视检查过程和成果应记录于监理日记。）
3、平行检查
对材料设备验收，对重要工序验收、对隐蔽工程验收按规定实行平行检查。
4、旁站监理
1）对核心部位、核心工序施工质量，实行现场旁站并作好记录。
2）旁站内容，涉及重要施工机械、材料配备，施工质检人员到岗、特殊工种人员持证状况；核心部位、核心工序施工与否按（专项）施工方案及工程建设原则执行状况。
3）装配式混凝土主体构造施工旁站范畴：特殊、重要部品部件吊装过程；工具式脚手架安装和拆除施工；钢筋连接灌浆施工；后浇筑混凝土施工；防水构造施工等。
5、质量安全问题解决办法：
对装配式混凝土主体构造施工过程中质量问题及安全问题，监理采用监理告知单、备忘录、停工令等规定施工单位整治，并及时报告业主；必要时报告政府主管部门。
6、现场协调方式：
（如监理例会、组织协调会、专项会议等。）
7、其她监理办法：
（如经济办法及合同办法。）
8 装配式混凝土主体构造施工子分部（或分部）工程验收
8.1装配式混凝土构造子分部工程施工质量验收合格应符合下列规定：
1）所含分项工程施工质量所有验收合格；
2）质量控制资料完整并符合规定；
3）观感质量验收符合规定；
4）实体检测、构造性能检测、关于安全和功能检测满足设计及原则规定。
8.2 装配式混凝土构造中涉及防雷、装饰、保温、防水、防火等性能规定应符合设计及关于技术原则规定。
8.3 装配式混凝土构造分部（子分部）工程施工质量验收合格后，项目监理机构应编制（分部）子分部工程质量评估报告并提交建设单位。
9 装配式混凝土构造施工监理安全管理
9.1装配式混凝土构造施工重要危险源见下表：
装配式混凝土构造施工重要危险源分析
施工内容
危险源
也许导致事故
备 注
部品部件堆放
运送作业
吊装作业
暂时支撑
临边防护
高处作业
9.2 部品部件安装施工重要安全管理办法
1、部品部件卸车与堆放安全办法
2、部品部件吊装施工安全办法
3、装配式构造安装(连接、防水等)施工安全办法
4、
9.3 装配式混凝土构造安全监理重要办法
（如：审核施工单位安全专项方案、配备专职安全监理、核查施工单位安全技术交底，对危险性较大工程施工采用巡视、旁站等办法，发现安全隐患采用安全类告知单、备忘录、停工令规定施工单位整治并对整治状况进行复查，向建设单位报告，必要时向政府主管部门报告等。）
