电力基础资料、设备台帐管理制度（试行）

为加强各车间电力技术基础资料建设和管理，提升设备管理水平，完善设备台帐管理工作，使电力设备技术基础资料、台帐管理实现制度化、规范化、科学化管理，特制订本措施。

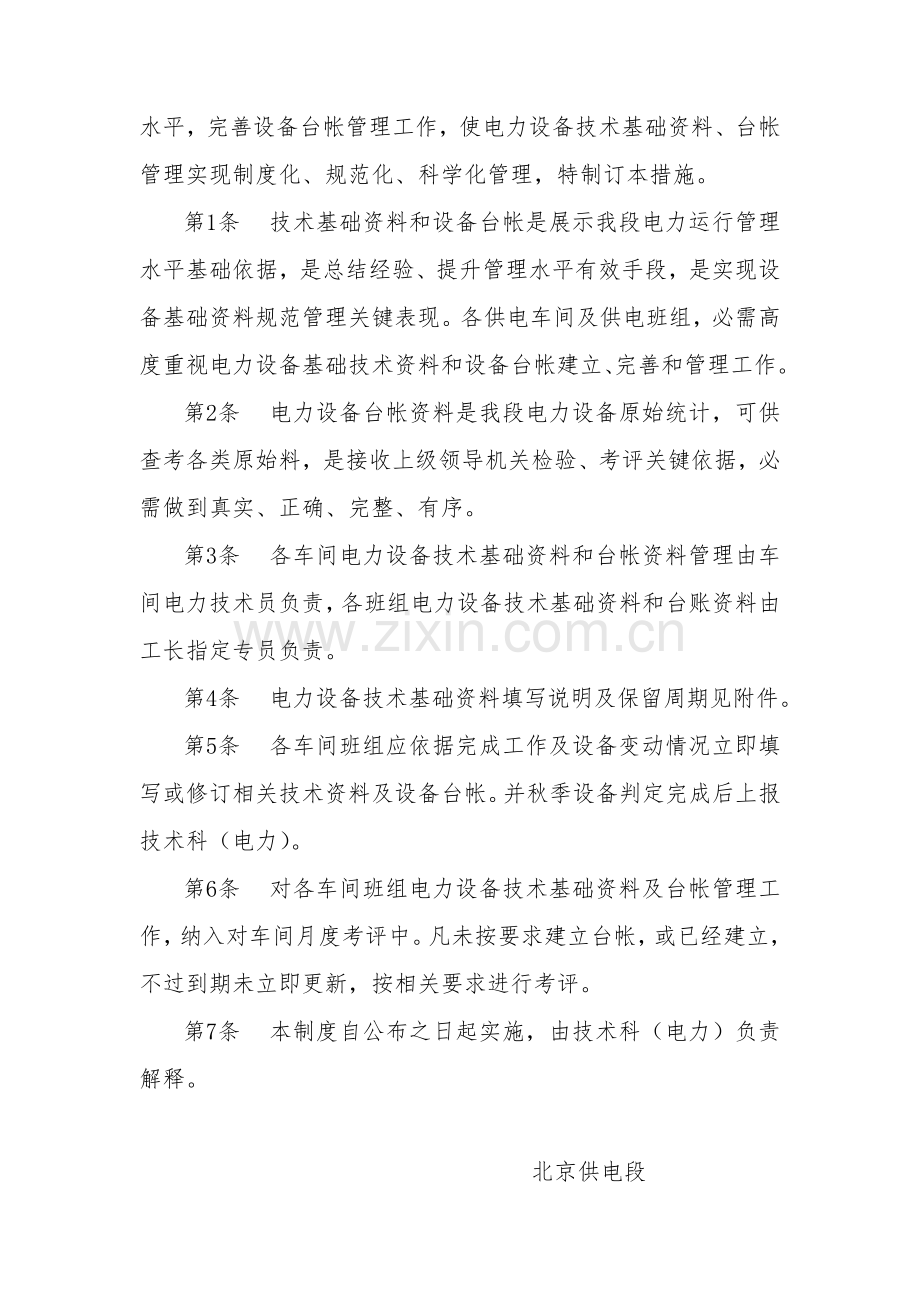

第1条 技术基础资料和设备台帐是展示我段电力运行管理水平基础依据，是总结经验、提升管理水平有效手段，是实现设备基础资料规范管理关键表现。各供电车间及供电班组，必需高度重视电力设备基础技术资料和设备台帐建立、完善和管理工作。
第2条 电力设备台帐资料是我段电力设备原始统计，可供查考各类原始料，是接收上级领导机关检验、考评关键依据，必需做到真实、正确、完整、有序。
第3条 各车间电力设备技术基础资料和台帐资料管理由车间电力技术员负责，各班组电力设备技术基础资料和台账资料由工长指定专员负责。
第4条 电力设备技术基础资料填写说明及保留周期见附件。
第5条 各车间班组应依据完成工作及设备变动情况立即填写或修订相关技术资料及设备台帐。并秋季设备判定完成后上报技术科（电力）。
第6条 对各车间班组电力设备技术基础资料及台帐管理工作，纳入对车间月度考评中。凡未按要求建立台帐，或已经建立，不过到期未立即更新，按相关要求进行考评。
第7条 本制度自公布之日起实施，由技术科（电力）负责解释。

北京供电段
4月1日

附件：基础技术资料填写说明
1、变压器电压测量统计
填写周期：
1．315kVA及以上每十二个月1次电压测试。在负荷高峰时测量。
2.315kVA以下，每十二个月2次负荷测试，分别在春季设备检验或春防试验时测试一次，最大负荷月份测试一次。
保留期限：一式一份(班组保留)，统计保留期二年。
填写说明：
1、测量日期栏：填写测量时年月日。
2、变压器设置处所或用户名称栏：填写变压器安装处所或具体地点如：北京南站高压干2#杆。
3、变压器二次侧或受电柜电压栏：填写变压器二次输出电压值或受侧各馈出回路电压值。
4、配电柜或受电端电压栏：填写变压器配电柜受电端各回路配电箱(柜)电压值。
5、是否合格栏：以测量值对照标准后，填写合格或不合格。
6、测试者：填写测试人姓名。
2、变压器(变台)绝缘电阻测试统计
填写周期：
1、投运前；
2、长久停用使用前；
3、使用中每六个月一次。统计保留期为2年。
保留期限：一式一份(班组保留)，统计保留期二年。
填写说明：
1、月、日栏：按实际测试日期填写，即×月×日。
2、天气／温度栏：填写测试当日天气和温度，如多云／25℃等。
3、试验处所栏：填写该变压器实际处所或位置，如京柳自闭23#。
4、设备编号栏：填写变压器出厂编号。
5、绝缘电阻栏：按实测数据填写。
6、是否合格栏：实测数据和标准值查对后，填写“合格”或“不合格”。
7、试验者栏：填写测试人全名。
8、记事栏：需要填写事项。
3、变压器负荷测量统计
填写周期：
1、315kVA及以上每十二个月1次负荷测试。在负荷高峰时测量。
2、315kVA以下，每十二个月2次，分别在春季设备检验或春防试验时测试一次，最大负荷月份测试一次。
保留期限：一式一份(班组保留)，统计保留期二年。
填写说明：
1、测量日期栏：按最大负荷时具体时间填写至时分。
2、变压器栏：参考变压器铭牌填写变压器型号、容量及接线方法。
3、负荷栏：根据自闭、贯通、动力、照明填写。“容量”按供电回路实际容量(容量调查表)据实填写。
4、变压器二次额定电流栏：按变压器铭牌标称值填写。
5、测量值栏：按实际测量值填写。
6、测量者栏：填写测量责任人姓名。
7、记事栏：需要填写事项。
4、315kVA及以上容量变压器二十四小时负荷、电压测试统计
　　填写周期：每十二个月1次，在负荷高峰时测量。保留期限：一式一份(班组保留)，统计保留期二年。
填写说明：
1、安装处所栏：变压器具体安装地点。
2、相别、容量栏：按变压器名牌填写。
3、电流、电压、接线组别、短路阻抗栏：按变压器名牌填写。
4、制造厂、设备编号栏：按变压器名牌填写。
5、安装日期、检测日期栏：按实际日期填写。
6、检测人栏：填写全名。
7、负荷测试栏：填写实测电流值。
8、电压测试栏：填写实测电压值。
5、变压器卡片
填写周期：新安装或更换时填写，第1至16项由修试工区填写，电力工区随变压器长久保留。
填写说明：
１.容量栏：填写变压器额定容量。
２.接线组别栏：填写变压器和接线组别。　　　
３.相数栏：填写单相、三相或特殊变压器。
４.周率栏：填写变压器频率。
５.电压栏：填写变压器和一次／二次额定电压值。
6.电流栏：填写变压器和一次／二次额定电流值。
7.制造厂栏：填写生产厂家全称。
8.制造号码栏：填写变压器出厂编号。
9.出厂日期栏：填写生产厂家出厂年月日。
10.固定资产号码：填写段资产统计编号。
11.进厂栏：填写工区收货年月日及验货人姓名。
12.修程类别栏：填写大修、维修或保养。
13.修程内容栏：对照修程类别填写对应具体修程内容及数据。
14.修试结果栏：填写合格或不合格。
15.修试单栏：填写修试工区全称。
16.出厂栏：填写交付运行工区具体年月日及经办人姓名。
17.变动日期栏：填写正式投入或其它变动年月日。
18.新处所栏：填写变压器安装运行具体处所或地点：如双怀贯通48号等。
19.原因栏：填写安装变压器具体原因，如：大修更换、新安装等。
20.登记人栏：填写安装变压器责任人姓名。
6、变压器一二次保险丝容量及更换统计表
熔丝更换要求时间：高压熔丝为每六个月一次；低压熔丝为十二个月一次。保留期限：一式一份(班组保留)，统计保留期二年。
填写说明：
1、日期栏：填写更换熔丝日期。
2、地点栏：填写更换熔丝具体地点。
3、电压栏：按熔丝额定电压填写。
4、原保险栏：填写更换前保险额定电流。
5、更换保险栏：填写更换后保险额定电流。
6、原因栏：填写更换保险原因。
7、变压器利用率统计表
填写周期：每个月填写一次。一式三份(技术科、车间、班组)，统计保留期二年。
填写说明：
1、安装处所栏：填写变压器具体安装地点。
2、容量栏：填写变压器容量。
3、受电量栏：变压器有功电量。
4、运行小时栏：填写变压器运行时间。
5、容量小时栏：容量×运行小时×0.8。
6、利用率栏：按公式计算填写。
7、备注栏：需要填写事项。
8、月份受供电量汇总表
填表周期：每个月填写一次。一式三份(技术科、车间、班组)，保留5年。
填写说明：
1、站别栏：配电室、变压器、低压点、家眷等地点名称。
2、受电量栏：各配电室、变压器、低压点、家眷等地总表电量。
3、自用栏：所变用电量。
4、线损栏：配不出去电量为线损。
5、变损栏：每台变压器按容量查表所得变压器损失。
6、累计栏：线损和变损之和。
7、供电量栏：运输生产、职员、路外累计
8、动力栏：运输生产正常见电量。
9、工程栏：工程用电
10、变损栏：分表所负担8%损失。
11、累计栏：运输生产、工程用电、变损之和。
12、职员栏：居民用电。
13、动力、照明栏：路外实际电量。
14、变损栏：分表所负担8%损失。
15、累计栏：上两项之和。
9、故障统计本
填写周期：由电力工区发生故障时填写统计，保留2年。
较大故障，上报车间备存。
填写说明：
1、类别栏：按故障性质填写。
2、地点栏：填写故障具体地点。
3、起止时间栏：填写故障发生和故障处理完成正确时间。
4、概况栏：填写故障发生原因、处理过程、原因分析及责任人等。
5、发觉人、统计人栏：填写全名。
10、断路器跳闸统计
要求：断路器每次过流或速断跳闸后填写。当累计短路跳闸四次时，应解体检修。此表班组保留到一个解体周期。
1、班组栏：填班组名称。
2、柜号栏：断路器所在开关柜编号。如，214柜。
3、日期时间栏：填写跳闸日期和时间。
4、跳闸原因及保护动作情况统计表栏：如实填写跳闸原因、保护动作情况。
5、开关检验情况栏：填写跳闸后检验开关情况。
6、跳闸累计次数栏：填写断路器累计跳闸次数。
7、最近一次检修日期栏：填写该断路器最近一次检修时间。
8、检验人签字栏：填写检验人全称。
11、直流电池屏运行状态检测统计表
填写周期：相关班组每个月填写一次。一式一份(班组保留)，保留2年。
填写说明：
1、段栏：填写段名称。
2、配电室栏：填写直流电池屏所在配电室名称。
3、所配电池种类规格栏：按实际电池铭牌填写。
4、控制母线栏：按实际测量电压值填写。
5、合闸母线栏：按实际测量电压值填写。
6、信号监测BD灯状态栏：填写信号灯状态，如 正常、不亮等。
7、闪光装置试验栏：按实际测量值填写。
8、1＃--全组栏：按实际测量值填写。
9、检测人栏：填写检测人全名。
10、时间栏：按实际填写。
12、( )月份停电作业计划表
填写周期：每个月25日前填写下月停电计划。班组每个月填写报车间。车间汇总于28日前报技术科同意。（班组一式两份，车间、班组存；车间一式两份，车间、技术科存），保留1年。
填写说明：
1、作业日期栏：填写下月计划停电日期。
2、作业时间栏：填写计划作业时间。如8：00-16：00。
3、线别：填写铁路线。如京广；京承等
4、作业班组栏：填写班组名称。
5、停电范围栏：填写：线路（几号杆至几号杆）,T接(线路几号杆)等
6、数量栏:填写线路:KM;变压器:台;变配电所,开关室:座。
7、作业内容栏：按实际工作内容填写。
8、影响范围栏:按实际影响范围填写如:信号一路电源;铁通一路;车站照明等.
13、停电联络统计本
填写周期：班组每次计划停电时填写。班组保留1年
填写说明：
1、停电原因栏：填写停电原因。如“检修设备”。
2、停电范围栏：停电影响范围。
3、工作票号、调度令栏：如实填写。
4、计划停电时间栏：按工作票停电时间填写。
5、通知单位栏：填写通知单位名称。
6、电话、接话人栏：填写电话号码及接话人全名。
7、接话时间栏：实际通话时间。
14、接地装置检验试验统计
填表周期：
1、 新建或大修后投运前。
2、 使用中每十二个月两次。
3、一式一份(班组保留)，统计保留期二年。
填写说明：
1、站别栏：填写车站、区间名称或具体处所，如京柳自闭等。
2、地线位置栏，对照“站别”栏：填写接地装置具体安装位置，如：27#杆。
3、地线用途或名称栏：据实填写接地装置保护类型，如：工作接地或保护接地。
4、上部状态栏：检验接地装置上部状态后如实填写。
5、标准电阻栏：依据接地装置类别及所保护设备类型对照管规及相关标准，填写标准电阻值。
6、实测数据栏：按实测数值填写。
7、是否合格栏：对照标准值填写“合格”或“不合格”。
8、月日栏：填写测试日期：即×年×月×日。
9、天气栏：依据当日天气情况如实填写。
10、测定者栏：填写测试人全名。
15、绝缘电阻测试统计
填写周期：
1、投运前；
2、长久停用使用前；
3、使用中每六个月一次。
保留期限：一式一份(班组保留)，统计保留期为二年。
填写说明：
1、月、日栏：按实际测试日期填写，即×月×日。
2、天气栏：填写测试当日天气和温度，如多云／25℃等。
3、试验处所栏：填写被测试变压器实际处所或位置。
4、设备(回路)名称栏：填写高压电缆、避雷器等设备名称。
5、绝缘电阻栏：按实测数据填写。
6、是否合格栏：实测数据和标准值查对后，填写“合格”或“不合格”。
7、试验者栏：填写测试人全名。
16、电杆裂纹剥落漏筋调查统计
填写周期：每十二个月一次，可结合秋鉴进行。
保留期限：一式三份(技术科、车间、班组)，统计保留期二年。
填写说明：
1、年月日栏：填写调查时时间(年、月、日)。
2、站、区间栏：填写所调查站名和区间。
3、干线、杆号栏：填写电杆所属干线名称和电杆杆号。
4、纵向裂纹：
①长度栏：纵向裂纹实际长度。
②宽度栏：纵向裂纹实际宽度。
5、向裂纹栏：
①周长栏：裂纹部位电杆周长。
②占周长栏：横向裂纹占周长百分比
③宽度栏：横向裂纹实际宽度。
6、混凝土剥落：
①脱落面积栏：混凝土电杆破损面积。
②钢筋外露栏：露筋数量，和露筋程度。
7、处理栏：处理日期及处理方法。
17、电力电缆绝缘电阻测试统计
填写周期：每十二个月一次。
保留期限：一式一份(班组保留)，统计保留期二年。
填写说明：
1、站名栏：填写车站名称。
2、干线杆号栏：填写线路名称及杆号，如双通自闭6#-7#。
3、用途栏：填写“站场”、“自闭”、“贯通”。
4、规格栏：填写电杆规格型号。
5、长度栏：电缆实际米数。
6、电缆头栏：填室内或室外。
7、中间接续栏：如有接续填具体位置，无接续则不填。
8、浇筑材料栏：按实际填写。
9、施工日期栏：施工年、月、日。
10、穿越栏：填写穿越长度及敷设方法。
11、绝缘电阻测试统计栏：按绝缘电阻测试统计(京机电统-13)要求填写。
18、架空电力线路和多种交叉限界测量统计
测试周期：每十二个月一次，在最高气温时测量。
保留期限：一式两份(车间、班组存)，统计保留期二年。
填写说明：
1、杆号栏：线路区间及电杆号，如东北环望星间16#-17#，上跨。
2、导线距地面-居民区／非居民区栏：填写测量实际距离。
3、导线和建筑物-垂直／水平栏：填写测量实际距离。
4、跨越铁路-标准轨／窄轨栏：填写测量实际距离。
5、跨越公路-一、二级／三、四级栏：填写测量实际距离。
6、跨越河流-通航水面／桅顶栏：填写测量实际距离。
7、交叉通信线-有／无保护栏：填写测量实际距离。
8、电力线交叉-380V／10(6)kV/35kV栏：填写测量实际距离。
19、架空电力线路和多种靠近限界测量统计
测试周期：每十二个月一次，可结合秋鉴进行。
保留期限：一式两份(车间、班组)，统计保留期二年。
填写说明：
1、杆号栏：线路区间及电杆号，如东北环望星间16#-杆。
2、铁路栏：实测距离。
3、公路栏：实测距离。
4、通信线栏：实测距离。
5、电力线路栏：实测距离。
20、运行监护关键点及应急处理方法表
填写周期：每十二个月填写一次，结合秋鉴进行。保留期限：一式三份(技术科、车间、班组)，统计保留期二年。
填写说明：
1、设备名称栏：填写设备全称。
2、编号、型号规格栏：按设备铭牌填写。
3、设置处所栏：填写设备具体位置。
4、使用、监护单位栏：如实填写。
5、运行维护关键点栏：填写不良设备日常运行维护中维护关键点。
6、应急处理方法栏：填写发生事故时应急方案及处理方法。
21、电力设备不合格缺点分析表
秋鉴设备缺点每十二个月登记一次。保留期限：（班组一式两份，车间、班组存；车间汇总一式两份，车间、技术科存），统计保留期二年。
1、设备名称栏：填写设备具体名称，如：电杆、变压器、电缆、隔离开关等。
2、地点栏：对应设备名称栏填写具体处所或地点，填写设备区段、站、干等。
3、单位栏：对应设备名称栏填写，如：台、面、架、个等。
4、数量栏：填写发觉设备缺点实际数量。
5、缺点原因及数量栏：填写设备缺点实际内容及原因，如：过热、断股、倾斜、弛度超标等。
6、达成修程栏：结合设备检修周期及缺点程度填写，如大修、维修、保养等。
7、附设栏：只填写设备缺点恢复时间，如：1月16日恢复。
22、检修计划变更单
填写周期：每个月有检修变更时填写, （班组一式两份，车间、班组存；车间汇总一式两份，车间、技术科存），并保留十二个月。
填写说明：
1、设备所在处所栏：设备所在位置，如东站东干，怀北机务高压干。
2、设备名称栏：注明设备全名，如投光灯塔，架空线路。
3、工作内容栏：依据秋鉴后设备情况，制订修程，如大修、关键修。
4、单位栏：注明设备单位，如面、公里。
5、数量栏：按年底秋鉴后设备数量填写。
6、检修月份栏：依据计划月份填写.
7、变更月份栏:实际变更月份.
8、变更原因栏:依据实际情况填写,如:专运任务不让动设备等.
9、班组长签字后报车间,由车间签署意见后报段技术科,技术科签字盖章后返回两份。
23、电力设备检修作业单
填写周期：设备检修时填写。保留期限十二个月。
填写说明：适适用于电力设备通常修、关键修,通常修电力设备一式两份，即车间、班组各存一份。关键修电力设备一式三份，即段、车间、班组各存一份。在“检修类别”中注明是通常修或关键修；“检修要求”由工区填写，“验收统计”结论应填写优良或合格，有试验要求项目要填写试验结果，并和相关统计一致，此项由工长填写。
1、名称栏：设备全称。
2、型式规格栏：设备规格型号。
3、检修类别栏：按检修计划和调整计划要求修程填写，如通常修。
4、检修时间栏：如实填写。
5、完工时间栏：如实填写。
6、检修工时累计栏：按实际工时填写。
7、设备承接人栏：设备责任人全名。
8、修前状态栏：设备检修前情况，如变压器缺油。
9、检修要求栏：按规程要求填写，消除缺点恢复设备性能，
10、验收统计设备检修班签字栏：由具体施工班组签字。
11、使用工区签字栏：由设备管理班组签字，并对检修后设备情况进行评定。
12、车间或段结论栏：由车间签字并对检修后设备情况进行评定。
实修统计：
1、检修项目栏：如实填写，如变压器补油。
2、修后状态栏：经补油处理后油位正常。
3、试验结果栏：对检修完设备进行试验，并填写试验结果。
4、检修关键用料栏：如实填写检修用料，如变压器油。
5、费用栏：材料数量乘以材料单价。
24、电力设备修前调查统计说明
填写周期：该修前调查统计是设备检修工作依据，应在检修工作进行前立即调查并填写。本表适适用于设备关键修及通常修，一式三份(技术科、车间、班组)，保留十二个月。
填写说明：由车间组织工区班组，提前30天对设备运行状态进行调查，具体统计需维修项目、更换零件、所需材料，调查人签字后由车间签认并报技术科审批.
1、设备名称栏：关键修设备名称，如东北环，东南环，望京站。
2、日期栏：修前调查实际日期。
3、区间(杆号)、地点栏：具体区间及杆号，如东郊站东干15#杆。
4、存在问题栏：设备存在实际问题，如横担锈蚀。
5、处理项目及内容栏：针对设备存在问题处理措施，如紧固螺丝，横担刷漆或更换横担。
6、调查人栏：按要求填写全名。
25、工作统计及修中检验统计表
填写周期：在工作中，伴随当日检修工作进行。适适用于设备关键修及通常修，一式三份(技术科、车间、班组)，保留十二个月。
填写说明：修中检验纪录由工班长填写，需具体纪录隐蔽工程情况、维修中处理设备缺点、更换零部件情况、维修后设备仍存不足和维修操作人。对关键修修中统计，车间需每个月进行检验签字，以立即发觉维修中存在问题，立即处理。
1、设备名称栏：关键修设备名称，如东北环，望京站。
2、区间杆号、地点栏：具体区间及杆号，如东郊站东干15#杆。
3、工作人栏：按实际情况填写检修该设备人员全名。
4、维修工作项目栏：如实填写对该设备进行检修内容。
5、作业时间栏：如实填写。
6、检验评定栏：对此次维修质量进行评定，如良好。
7、检验人栏：该检修班工长或车间人员。
8、检验时间栏：如实填写。
26、验收综合评定表
填写周期：对检修完设备进行验收评定时填写。通常修由车间组织验收，填写一式两份，车间、班组保留；关键修由段组织验收，填写一式三份，技术科、车间、班组保留，保留期十二个月。
填写说明：关键修设备维修完成后，由车间提出申请，段组织验收。设备验收标准按局定设备判定标准实施，同时对检修资料、测试统计等资料按段定标准验收。
1、设备名称栏：设备全称，如东南环贯通。
2、站、干线设备地点栏：设备所在地点，如百子湾至小红门区间。
3、基础资料栏：检修完成，对应资料如修前调查，修中检验等。
4、质量评定栏：对检修设备作总体评价，如良好、合格。
5、验收人栏：由车间或段技术科人员进行验收。
6、验收日期栏：如实填写。
27、电力设备巡视检验统计
填写周期：
通常每个月一次，特巡随时进行。每次巡视检验后填写，保留期为十二个月。当年内未处理缺点继续留存，并报车间备档。
1、巡视检验次数：灯动供电设备每个月进行一次；
信号供电设备(自闭设备、贯通设备、信号供电灯动设备)每个月进行二次(特殊情况另行通知)。
2、巡视检验要注意周期性，前后不能超出两天。
3、遇有雷雨、大风天气时，要进行特殊巡视。
4、电力线路巡视检验应按103号部令42页表10要求进行。
5、巡视时应徒步行走，必需到位，在各点统计卡片上签字，并立即统计在《电力设备巡视统计》上。
填写说明：
1、日期栏：填写巡视检验实际年、月、日。
2、站杆线栏：填写站、线路名称，如双通自闭、北京站等。
3、杆号栏：填写发觉设备缺点具体杆号或安装地点。
4、设备缺点情况栏：对应填写设备缺点内容，如拉线松、有危树、弛度过大等。
5、处理结果或处理意见栏：填写缺点处理中关键手段和方法或以后处理意见。
6、巡检者栏：填写巡检当日责任人全名。
7、工长签字栏：由工长签全名。
8、车间检验栏：由车间领导每个月对检验统计审核，并签全名。
9、领导检验栏：由技术科人员填写。
28、外灯换泡统计
填写周期：进行外灯更换时填写。保留1年。
填写说明：
1、换泡地点、日期栏：如实填写。
2、外灯数、换泡数栏：如实填写。
3、未换原因栏：如实填写。
4、换泡人：为更换人员全名。
5、使用人栏：由外灯使用单位签字。
29、发配变电所供电能力查定表
填写周期：每三年填写一次。一式三份(技术科、车间、班组)，保留三年。
填写说明：
1、序号栏：按配电室次序填写。
2、所名栏：填写变、配电所名称
3、查定设备名称栏：变、配电所电源名称，每路电源各占一行，一路带全所占一行。
4、容量栏：填写查定设备额定容量。
5、数量栏：填写设备数量。
6、力率栏：无功/有功后查表。
7、视在功率栏：按查定设备铭牌填写。
8、用电设备容量栏：按实际测量填写。
9、最大有功功率栏：按公式计算填写。
10、力率栏：无功/有功后查表。
11、视在功率栏：最大有功功率栏／力率栏
12、需要系数栏：最大运行负荷／用电设备容量。
13、供电能力系数栏：设备额定能力／最大运行负荷
14、查定结果栏：依据供电能力系数填写多出或不足能力。
30、电线路能力查定表
填写周期：每三年填写一次。一式三份(技术科、车间、班组)，保留三年。
填写说明：
1、序号栏：按线路排序。
2、地点栏：填写线路实际地点。
3、电力线路名称栏：填写名称。(如双通自闭线路)
4、电压栏：填写线路额定电压。
5、相别栏：填写单相或三相。
6、导线规格栏：按实际填写。
7、亘长栏：填写线路长度。
8、额定负荷力矩栏：查表填写。
9、额定电压损失率：按要求选择填写。
10、首端电压栏：按实际测量填写。
11、末端电压栏：按实际测量填写。
12、损失率栏：(首端电压－末端电压)／首端电压×100％
13、实测最大负荷栏：按公式计算填写。
14、实测负荷力矩栏：实测最大负荷×亘长。
15、供电能力系数栏：额定负荷力矩／实测负荷力矩
16、查定结果栏：依据供电能力系数填写多出或不足能力
31、供电设备调整意见表
填写周期：每三年填写一次。一式三份(技术科、车间、班组)，保留三年。
填写说明：
1、设备名称栏：填写设备全称。
2、规格栏：按铭牌填写。
3、单位栏：按设备类型填写。
4、数量栏：如实填写。
5、现存地点栏：填写设备具体地点。
6、需要处所栏：填写需要设备具体地点。
32、变配电所电源可靠性质量统计表机
填写周期：每三年填写一次。
保留期限：一式三份(技术科、车间、班组)，保留三年。
填写说明：
1、序号栏：按变配电所排序。
2、所名栏：填写变配电所全称。
3、电源名称栏：填写电源线路名称。
4、电源性质栏：填写专用或混用。
5、受电电压栏：填写变配电所电源进线电压。
6、电压波动幅度栏：填写最高和最低电压。
7、运行方法栏：按实际运行方法填写。
8、年停电次数栏：依据整年统计填写。
9、年累计停电时间栏：填写整年停电时间总和。
10、一次最长停电时间栏：填写整年最长一次停电时间。
11、年累计影响行车和列数栏：依据整年统计填写。
12、停电系数栏：累计停电时间／年运行时间。
13、事故率栏：为整年停电次数。
33、自动闭塞贯通电线路供电可靠性统计表
填写周期：每三年填写一次。一式三份(技术科、车间、班组)，保留三年。
填写说明：
1、序号栏：按自闭、贯通排序。
2、铁路线别栏：填写铁路干线名称。如京山线
3、供电臂名称栏：填写供电区间。如双通自闭线
4、事故停电栏：整年因事故引发停电次数、停电时间及影响行车列数。
5、其它停电栏：整年因检修、限电等非事故引发停电。
6、累计栏：整年事故停电和其它停电之和。
34、各站供电可靠性质量情况统计表
填写周期：每三年填写一次。一式三份(技术科、车间、班组)，保留三年。
填写说明：
1、序号栏：按车站排序。
2、站名栏：车站名称。
3、用电设备容量栏：按实际用电容量填写，动照分开。
4、负荷等级栏：按关键程度，填写一级、二级、三级。
5、电源性质栏：填写专用或混用
6、受电电压栏：填写电源额定电压。
7、电压波动幅度栏：填写最高、最低电压。
8、供电能力栏：按公式填写。
9、累计年停电时间栏：整年车站停电时间、停电次数总和。
10、可靠性：按公式计算后填写。
35、用电设备调查表
填写周期：每三年填写一次。一式三份(技术科、车间、班组)，保留六年。
填写说明：
1、单位栏：填水电段名称。
2、车间栏：填所属车间。
3、生产任务栏：填用电处所性质。
4、变压器容量和编号栏：按供电变压器铭牌填写。
5、序号栏：按名称排列序号。
6、设备名称栏：填用电设备名称。
7、安装地点栏：填具体位置。
8、容量栏：设备额定容量。
9、数量栏：设备台、件数。
10、累计容量栏：填写设备总容量。
11、使用班次栏：填写设备使用班次。
36、站线路能力查定统计
填写周期：每三年填写一次。一式三份(技术科、车间、班组)，保留三年。
填写说明：
1、电线路单线示意图栏：画出电力线路供电单线示意图。
2、查定年度栏：填查定年份。
3、电压栏：填电压数值。
4、相别栏：填单相或三相。
5、亘长栏：填电线路供电距离。
6、额定负荷力矩栏：查表填写。
7、额定电压损失率栏：查表填写。
8、首端电压栏：填供电首端电压数值。
9、末端电压栏：填供电末端电压数值。
10、电压损失率栏：依据公式计算。
11、实际最大负荷栏：填实际测量值。
12、综合负荷力矩栏：依据公式计算。
13、供电能力系数栏：额定电压损失和实际电压损失之比。
14、查定结果栏：填写多出或不足具体数值。
37、设备变动汇报单
填写周期：本表每个月设备如有变动必需由班组连同月报报车间，车间审核后报段技术科。变动原因和变动地点应具体填写，对变动设备应于附图栏内具体表注。依据此表进行现场查对无误后作为修改技术履历簿依据。车间、班组全部要留存。
填写说明：
1、设备名称栏：填写变动设备具体名称。
2、规格栏：按设备铭牌填写。
3、材质栏：按实际填写。
4、变动地点栏：填写变动设备所在地点。
5、单位栏：按不一样设备填写。
6、原数量栏：填写变动前设备数量。
7、变动原因说明栏：按实际情况具体填写。
8、变后数量栏：填写变动后设备数量。
9、施工人栏：填写施工人全名。
10、开工和完工日期栏：填写具体日期。
11、备注栏：填写其它事项。
38、一类负荷台帐
填写周期：每十二个月对新增一类负荷进行建账填写一次。一式三份(技术科、车间、班组)，长久保留。
填写说明：
1、负荷名称栏：填写一类负荷名称。
2、线路名称栏：按一类负荷类型填写。
3、电源栏：填写电源引自配电所柜号。
4、电源引入栏：填写电源引自线路名称。
5、长度栏：按秋鉴资料填写。
6、规格型号：按线路名称铭牌填写。
7、有何相关协议栏：按实际协议填写。
8、负荷情况栏：填写用电设备名称。
9、负荷容量栏：填写用电设备总容量。
10、运行日期栏：按一类负荷开始运行日期填写。
11、大修日期栏：填写一类负荷上次大修日期。
12、两路投切方法栏：按实际供电方法填写，如：双路电源自动切换。
13、电源情况说明栏：具体填写电源接引处所及开关容量。
39、事故多发地段记录表
填写周期：每十二个月填写一次。一式三份(技术科、车间、班组)，统计保留期二年。
填写说明：
1、设备名称栏：填写轻易发生事故设备名称。
2、地点栏：填写设备具体地点。
3、发生事故原因栏：填写事故具体原因
4、整改方法栏：针对事故提出整改方案及具体措施。
5、整改结果栏：经过采取整改方法后，设备现在质量情况。
40、发变配电所运行日志统计月报
填写周期：每个月填写一次。一式保留2年。
填写说明：
1、发售电量栏：按有功、无功抄表填写。
2、自用栏：填写自用电量。
3、损失栏：填写损失电量。
4、最大负荷栏：按本月运行日志中统计最大负荷填写。
5、平均负荷栏：按本月运行日志计算平均负荷填写。
6、负荷率栏：(月平均负荷／月最大负荷)×100％
7、力率栏：无功电量／有功电量后查表。
8、运行、停运时间类别：按运行日志如实填写。
9、停运类别栏：按定检、事故、其它分别填写。
10、发电用油栏：填写实际用油量。
41、“四率”完成月报
填写周期：每个月填写一次。一式三份(技术科、车间、班组)，统计保留期二年。
填写说明：
1、有功、无功电度栏：按抄表读数填写。
2、力率％栏：无功电量／有功电量后查表。
3、最大负荷栏：依据运行日志负荷统计，查出最大负荷填写。
4、平均负荷栏：依据运行日志负荷统计，计算平均负荷填写
5、负荷率％栏：(平均负荷／最大负荷)×100％
6、受电量栏：变压器有功电量。
7、容量kVA栏：填写变压器容量。
8、运行小时栏：填写变压器运行时间。
9、容量小时栏：容量×运行小时×0.8
10、利用率％栏：受电量／容量小时
11、损失电量栏：变压器损失电量。
12、损失率％栏：(损失电量／受电量)×100%
42、电力设备大修、维修、保养进度汇报表
填写周期：车间、班组均填写此表。班组填写，一式两份，自存一份，报车间一份。车间汇总班组情况，一式两份，自存一份，每个月25日前报技术科一份。保留期限十二个月。
填写说明：
1、月度工作汇报栏：（1）班组依据本月生产任务进行总结，如对×站×设备检修多少台/面；对×站×线路检修多少公里；对××线路检验巡视多少次/公里；对×站×更换器具多少套,处理设备缺点、事故处理等。（2）总结本月设备运行情况，存在缺点，下一步处理项目等。（3）其它需要说明情况。各班组车间要如实、具体填写本月工作情况。
2、年度计划栏：依据技术科下发年度检修计划如实填写，并每个月必需填写。
3、月份计划栏：依据技术科下发年度检修计划如实填写，并每个月必填。如本月无检修计划，填“无”。
4、月份完成栏：依据本月实际完成工作填写。如本月无计划，完成栏应写“无”，如未完成计划检修，班组应填写检修计划变更单并一同上报技术科。
5、月份%栏：实际完成数和本月计划数比值。如无计划和无实际完成此栏填写“0”。
6、年累计完成栏：此栏填写是每个月实际完成检修数量累计。如1月份检修架空线路为2公里，2月份检修架空线路为3公里；上报3月份报表时年累计栏3月份完成数量应填写1月+2月+3月检修公里数量，（上报4月份报表应为1-4月份数量相加…以这类推）。
7、年累计%栏：此栏填写应为年各月累计完成数和年度计划数比值，
8、下月计划栏：依据检修计划表填写下月计划。
9、检修工作总结：本月度检修工作小结，包含工作完成情况，未完成原因、处理问题情况等。
对无检修内容不能有空项，填写数量栏填“无”；%填写“0”。报表中不能有空格。

43、配电室故障处理过程统计簿
填写说明:
1、故障开关柜：填写故障柜柜号（或北环、南环、站内，电源柜）
2、故障现象：填写故障性质（如：过流、速断、失压、接地等）故障时间，造成影响，由当班值班员签字。
3、故障处理具体过程：按故障发生时间，次序填写，怎样汇报、怎样处理，每一步骤不得遗漏。直至处理完成。
4、原因及分析：填写故障发生原因及分析结果。

以上需要车间班组填写表格，不管何种表要求每格必填，没有特殊要求,无必需填写内容空格内要画“\’表示;要求签字表格,必需写全名.

北京供电段
　　　　　　　　　技术科(电力)
　　　　　　　　　12月20日
