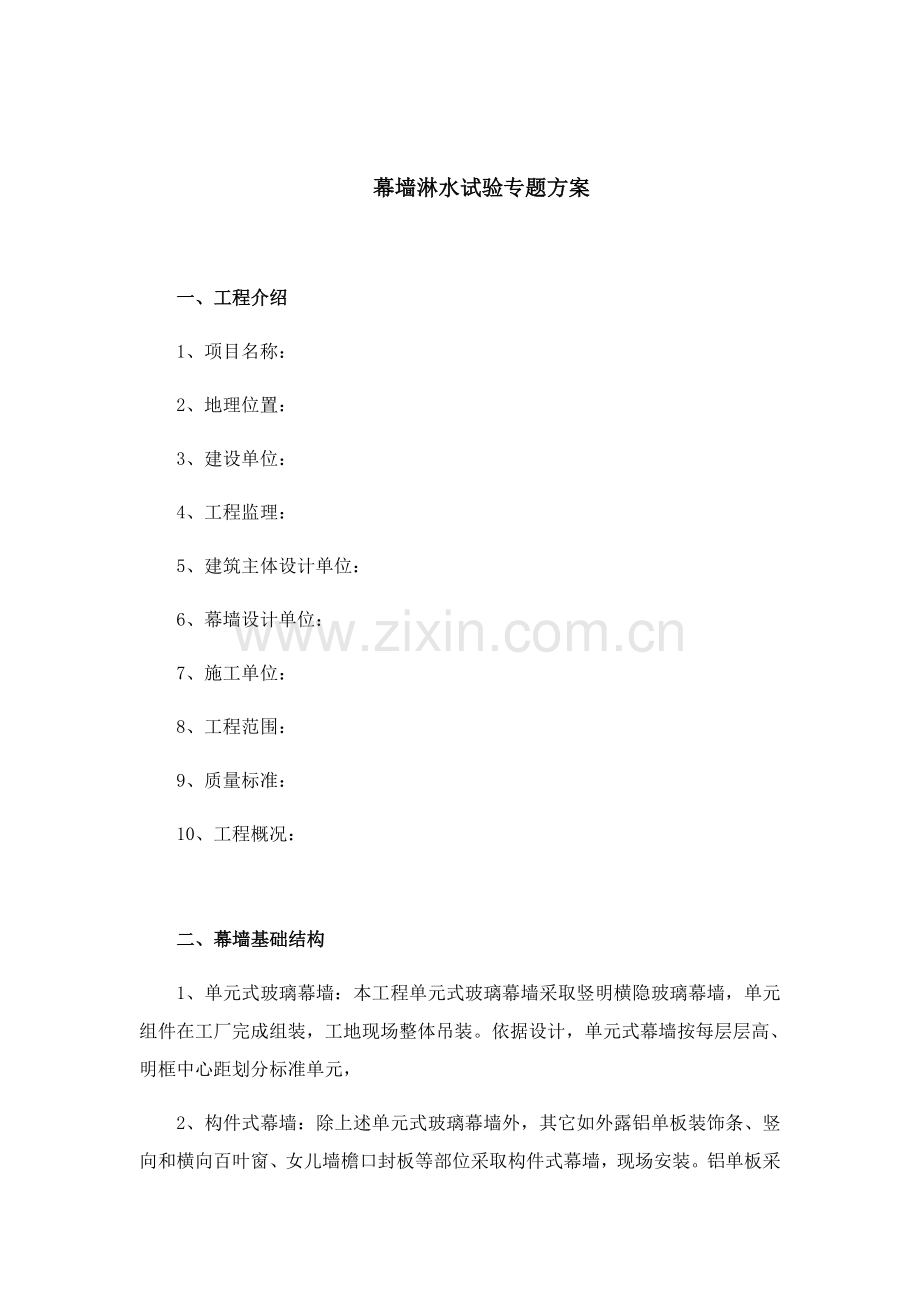

幕墙淋水试验专题方案

一、工程介绍
1、项目名称：
2、地理位置：
3、建设单位：
4、工程监理：
5、建筑主体设计单位：
6、幕墙设计单位：
7、施工单位：
8、工程范围：
9、质量标准：
10、工程概况：

二、幕墙基础结构
1、单元式玻璃幕墙：本工程单元式玻璃幕墙采取竖明横隐玻璃幕墙，单元组件在工厂完成组装，工地现场整体吊装。依据设计，单元式幕墙按每层层高、明框中心距划分标准单元，

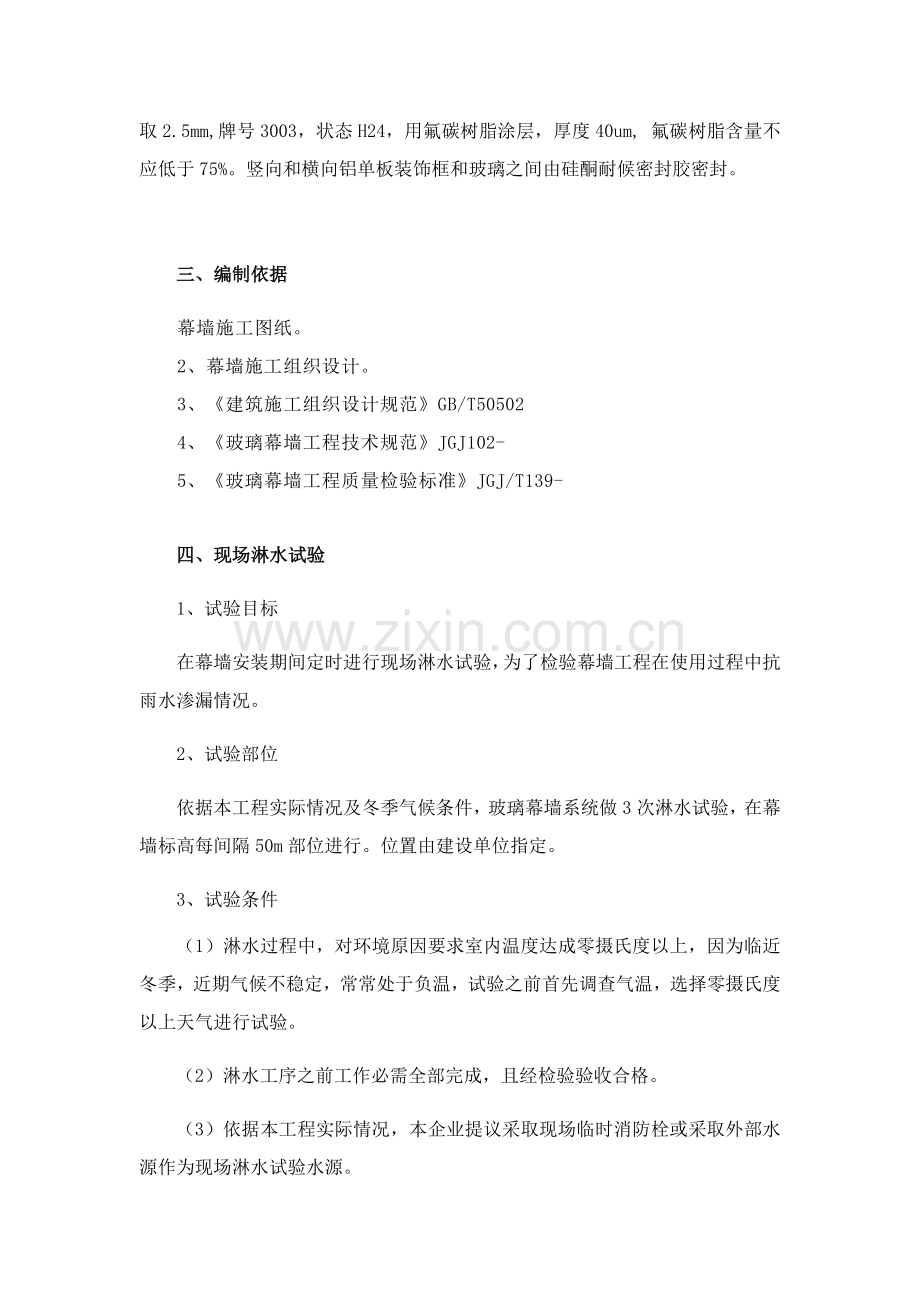

2、构件式幕墙：除上述单元式玻璃幕墙外，其它如外露铝单板装饰条、竖向和横向百叶窗、女儿墙檐口封板等部位采取构件式幕墙，现场安装。铝单板采取2.5mm,牌号3003，状态H24，用氟碳树脂涂层，厚度40um, 氟碳树脂含量不应低于75%。竖向和横向铝单板装饰框和玻璃之间由硅酮耐候密封胶密封。

三、编制依据
幕墙施工图纸。
2、幕墙施工组织设计。
3、《建筑施工组织设计规范》GB/T50502
4、《玻璃幕墙工程技术规范》JGJ102-
5、《玻璃幕墙工程质量检验标准》JGJ/T139-

四、现场淋水试验
1、试验目标
在幕墙安装期间定时进行现场淋水试验，为了检验幕墙工程在使用过程中抗雨水渗漏情况。
2、试验部位
依据本工程实际情况及冬季气候条件，玻璃幕墙系统做3次淋水试验，在幕墙标高每间隔50m部位进行。位置由建设单位指定。
3、试验条件
（1）淋水过程中，对环境原因要求室内温度达成零摄氏度以上，因为临近冬季，近期气候不稳定，常常处于负温，试验之前首先调查气温，选择零摄氏度以上天气进行试验。
（2）淋水工序之前工作必需全部完成，且经检验验收合格。
（3）依据本工程实际情况，本企业提议采取现场临时消防栓或采取外部水源作为现场淋水试验水源。
4、幕墙淋水试验现场人员配置计划
为确保幕墙淋水试验顺利进行，现场配置各专业人员进行该淋水试验。
其中水源控制2人；上吊篮淋水控制设备淋水2人；室内检验有没有漏水现象4人；专职安全员检验现场吊篮等施工工具安全性能，确保施工安全；项目经理及技术责任人现场监督指导试验进行，并统计试验结果。
请监理单位及建设单位责任人到场监督见证。
5、关键机具设备配置计划及
部署机具→安排人员就位→固定水源、调整水压→淋水→检验→验收
（1）施工工艺
部署机具：
本工程建筑高度近150m，所以将采取施工吊篮做为操作平台，同时部署一台压力达成650KP水泵，且水泵含有控制阀及压力表。
固定水源、调整水压：
本工程水源采取外部纯净河水，采取绿化浇水车储水，进行试验过程中同时有两台以上水车（装满水）在放置。水车部署完成后，将水泵入水口软管放置在水内，然后开启水泵进行水压调整。喷嘴处水压为220KP。
4.2.4.淋水：在幕墙室外侧，选择长度为1.5m接缝，在距幕墙表面0.65m处，沿和幕墙表面垂直方向对准待测接缝进行喷水，连续往复喷水5分钟。喷水次序为从下方横料接缝开始，然后是相邻横料和竖料间接缝，最终是竖料接缝，直至试完待测区域内全部部位。
4.2.5.检验：在室内检验任何可能漏水部位，并立即确定其确切部位，然后进行标示。假如无法确定漏水确实切位置，待幕墙自然边干后，自上而下进行家伙擦，并用防水胶带将非检验部位接缝从室外侧进行密封。然后从新进行淋水。
4.2.6.验收：如无渗漏部位怎进行验收。对漏水部位，必需立即进行修补，待修补部位完全达成养护时间后，在进行淋水试验，直到无渗漏为止。
验收合格后填写幕墙淋水试验统计。

5、关键机具设备配置计划及淋水试验方法
依据《玻璃幕墙工程质量检验标准》（JGJ/T139-）行标相关幕墙现场淋水检测方法，同时参考《建筑幕墙雨水渗漏性能检测方法》（GB/T15228-94）和三性试验对雨水渗漏实际操作及判定依据等，提出以下现场淋水渗漏检测试验方法：
（1） 依据本工程实际情况，本企业提议采取现场临时消防栓或室内水源作为现场淋水试验水源，所用机具设备关键有：∅20柔性软管、水泵、喷嘴、吊篮等。
（2） 将幕墙淋水试验装置（见附图，按检验标准制作）安装在被检幕墙外表面处（吊篮上），每一检验区域喷淋面积1800mm*1800mm,使用4个喷嘴后连接软管,单个喷嘴喷淋直径为1060mm，四个喷嘴喷林面积为3.53m2，淋水总量大于14L/min,喷嘴垂直于幕墙面,喷嘴到幕墙试件距离大于530mm。

（3） 喷淋装置将水均匀地喷向幕墙试件表面，形成连续水幕，淋水总流量大于4L/（㎡.min），喷淋时间连续5min，在室内观察有没有渗漏现象发生。
（4） 喷嘴安装在支架上，框架用撑杆和被测幕墙连接，水管和喷嘴连接并引至水源。当水压不够时，采取增压泵增压。水流量采取压力表监测。
5、验收方法和排水设施
验收时经过目视、手摸等检验手段，在室内检验有没有渗漏现象发生。喷淋所产生积水进行人工清扫至排水沟。
6、试验完成后对已标识漏水部位进行补打密封胶，重新密封。
7、验收合格后填写幕墙淋水试验统计。如附表A -屋面淋（蓄）水试验统计表。

五、 安全环境保护方法
1、 上班前严禁喝酒，严禁酒后作业，施工现场严禁吸烟。
2、进入施工现场必需戴安全帽，施工现场严禁戏闹，严禁开玩笑。
3、在操作平台施工人员必需佩带好安全带及防护面具。

屋面淋（蓄）水试验统计表

31249

单位（子单位）工程名称
兰州国际商贸中心（SOHO）
分部（子分部）工程名称
建筑装修装修（幕墙）
淋（蓄）水时间

起

止
施工单位
江苏南国建设集团
项目经理
周兴道
分包单位
/
分包项目经理
/
检验内容
检验情况
淋水试验
检验屋面有没有渗漏、积水和排水系统是否通畅。

蓄水试验
检验屋面有没有渗漏、积水和排水系统是否通畅。
/

施工单位检验结果
专业工长（施工员）

施工班组长

专业质量检验员：

项目技术责任人：

项目经理：

监理（建设）单位验收结论
符合要求,同意验收

不符合要求,不一样意验收
监理工程师：

(建设单位项目专业技术责任人)

资料员签章

甘肃省工程质量监督总站编制（版权全部 不准翻印）
年 月 日
附表A：
