(完整word版)毛巾架、不锈钢支架等五金挂件检验标准

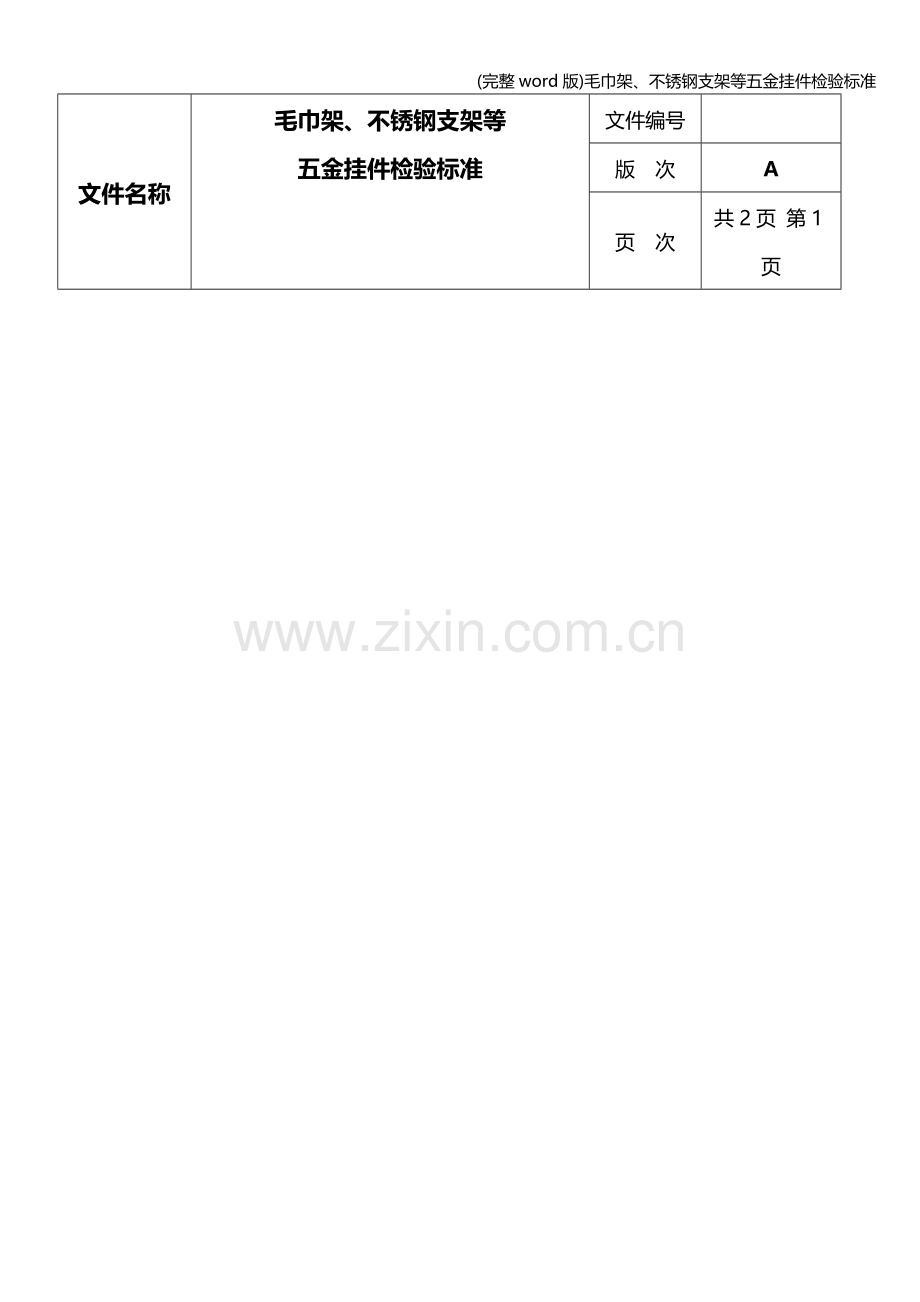

文件名称
毛巾架、不锈钢支架等
五金挂件检验标准
文件编号

版 次
A
页 次
共2页 第1页

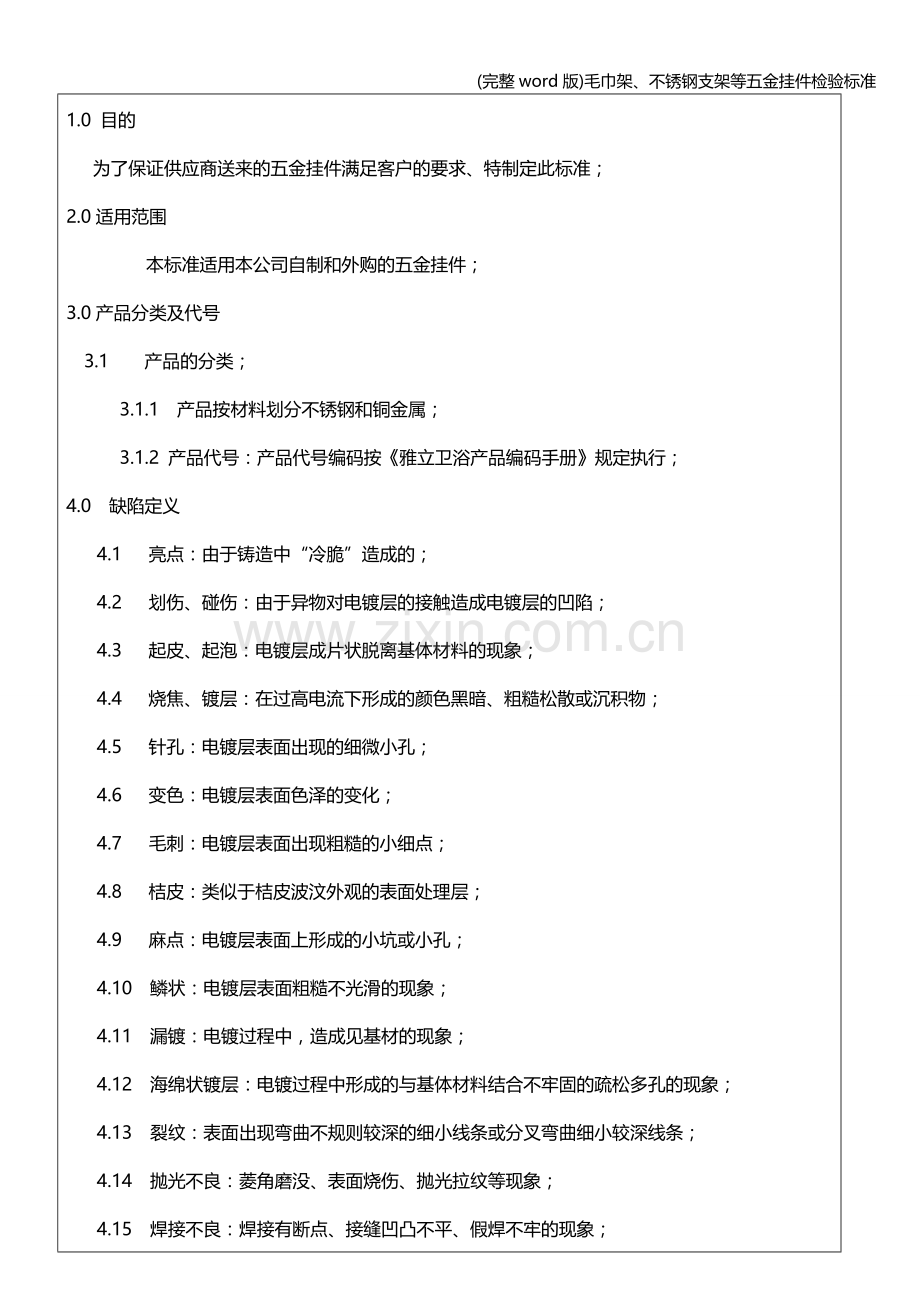

1.0 目的
为了保证供应商送来的五金挂件满足客户的要求、特制定此标准；
2.0适用范围
本标准适用本公司自制和外购的五金挂件；
3.0产品分类及代号
3.1 产品的分类；
3.1.1 产品按材料划分不锈钢和铜金属；
3.1.2 产品代号：产品代号编码按《雅立卫浴产品编码手册》规定执行；
4.0 缺陷定义
4.1 亮点：由于铸造中“冷脆”造成的；
4.2 划伤、碰伤：由于异物对电镀层的接触造成电镀层的凹陷；
4.3 起皮、起泡：电镀层成片状脱离基体材料的现象；
4.4 烧焦、镀层：在过高电流下形成的颜色黑暗、粗糙松散或沉积物；
4.5 针孔：电镀层表面出现的细微小孔；
4.6 变色：电镀层表面色泽的变化；
4.7 毛刺：电镀层表面出现粗糙的小细点；
4.8 桔皮：类似于桔皮波汶外观的表面处理层；
4.9 麻点：电镀层表面上形成的小坑或小孔；
4.10 鳞状：电镀层表面粗糙不光滑的现象；
4.11 漏镀：电镀过程中，造成见基材的现象；
4.12 海绵状镀层：电镀过程中形成的与基体材料结合不牢固的疏松多孔的现象；
4.13 裂纹：表面出现弯曲不规则较深的细小线条或分叉弯曲细小较深线条；
4.14 抛光不良：菱角磨没、表面烧伤、抛光拉纹等现象；
4.15 焊接不良：焊接有断点、接缝凹凸不平、假焊不牢的现象；
4.16 缩孔：产品表面有凹痕；
4.17 分模线：是由于模具的两部分配合而成的；
4.18 明显缺陷：是指在40W日光灯的照射条件下，不借助任何放大仪器，距离产品500mm目测正视看得清晰的缺陷；
编写

审核

核准

发行日期
2004-5-1

文件名称
毛巾架、不锈钢支架等
五金挂件检验标准
文件编号

版 次
A
页 次
共2页 第1页
续上表

4.0 检验项目、标准要求、检验方法及工具
序号
检验项目
标准要求
检验方法及工具
1
外观质量
1、产品外表涂、镀层应结合良好、组织细密、光滑均匀、色泽均匀；
2、抛光件外表面光亮，
3、不允许有起泡、脱层、凹陷、烧焦、露黄等缺陷；
4、不允许有明显的重划伤及密集的小针孔、麻点等缺陷
5、不锈钢不允许变黄、退色等
6、商标不能歪钭、模糊；
在300 LX 的光照条件下，距离产品600mm目测检验
2
电镀标准
达到国家标准10级要求
酸性测试48小时以上
3
螺纹精度
1、螺纹表面不得有凹陷、断牙、裂纹、气孔、砂眼等。
2、螺纹应不低于B 级精度。
通规、止规、目测
4
尺寸偏差

1、长度≤500mm，允许偏差为±3mm；
长度＞500mm，允许偏差为±5mm；
2、￠≤100mm，允许偏差±1.0mm，
￠＞100mm，允许偏差±５.0mm；
精度为1mm卷尺

5
管壁厚度
管壁厚度应符合设计要求或样品
游标卡尺
6
商标的印制
漏印、歪斜、偏移、残缺、颜色不均
不允许
7
安装质量

1、产品安装方便，且安装后应整体平稳、无摆动、歪斜、各零配件连接应牢固，接口处无刮手，明显缝隙等。
2、可调节的产品应调节方便，顺畅、无卡阻。
手感、试装、目测
5.0 出厂检验判定原则
5.1 检验采用抽检，比例为5％，抽检合格率必须≥ 98％，否则判定整批不合格；
5.2 检验时，其规定的项目一项不合格，则判定为不合格。
5.3 外观检验、镀层性能测试参照
6.0 标志、包装
6.1 产品上应有明显、清晰、不易涂改的商标，附有合格证和安装使用说明书、配件清单。
6.2 单件产品包装合外表面上应标明厂名、厂址、产品名称、注册商标等标记。
7.0 型式检验及产品试验
型式检验完全执行国家质量监督部门的规定
编写

审核

核准

发行日期
