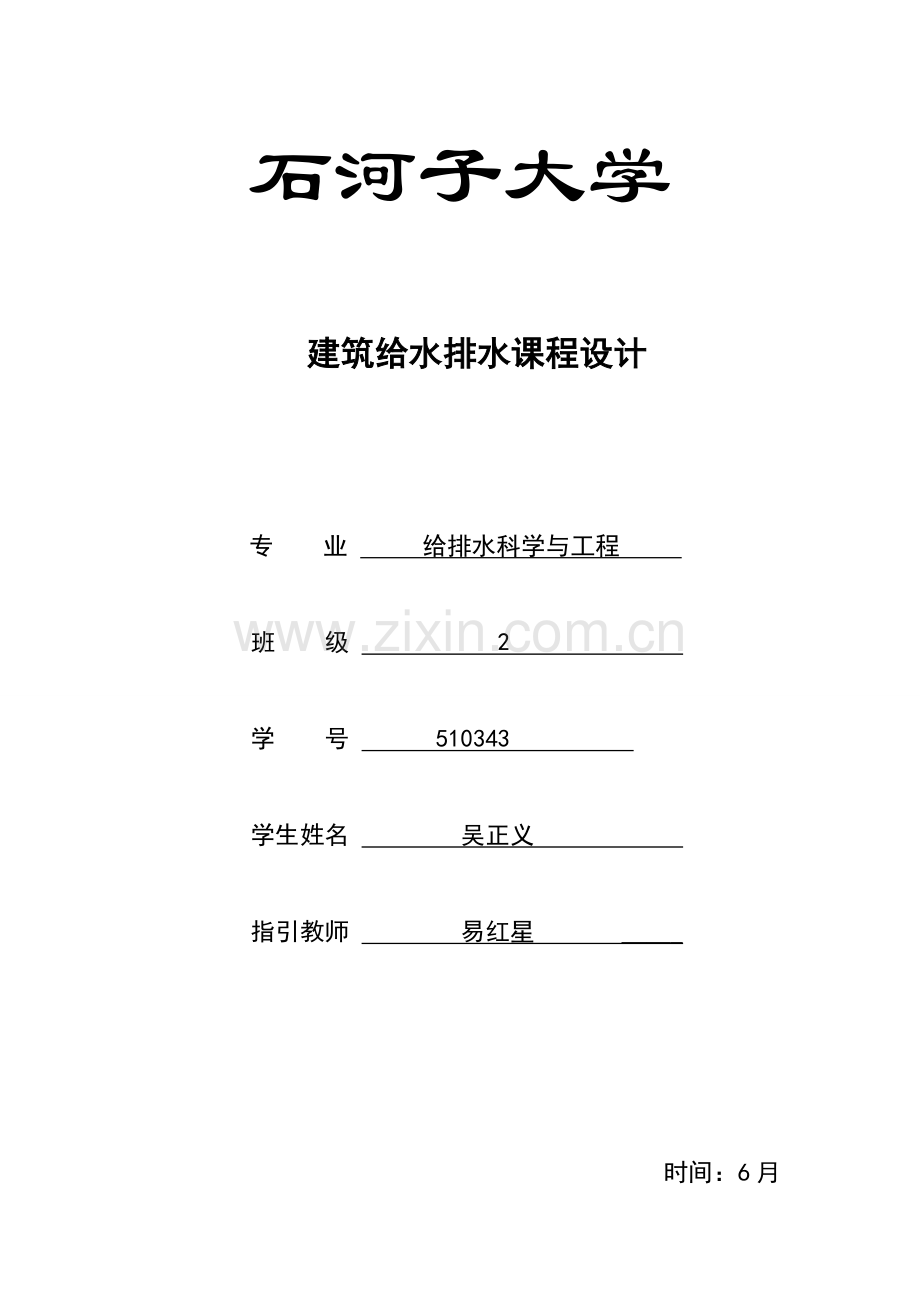

石河子大学

建筑给水排水课程设计

专 业 给排水科学与工程

班 级 2

学 号 510343

学生姓名 吴正义

指引教师 易红星 ＿＿_

时间：6月

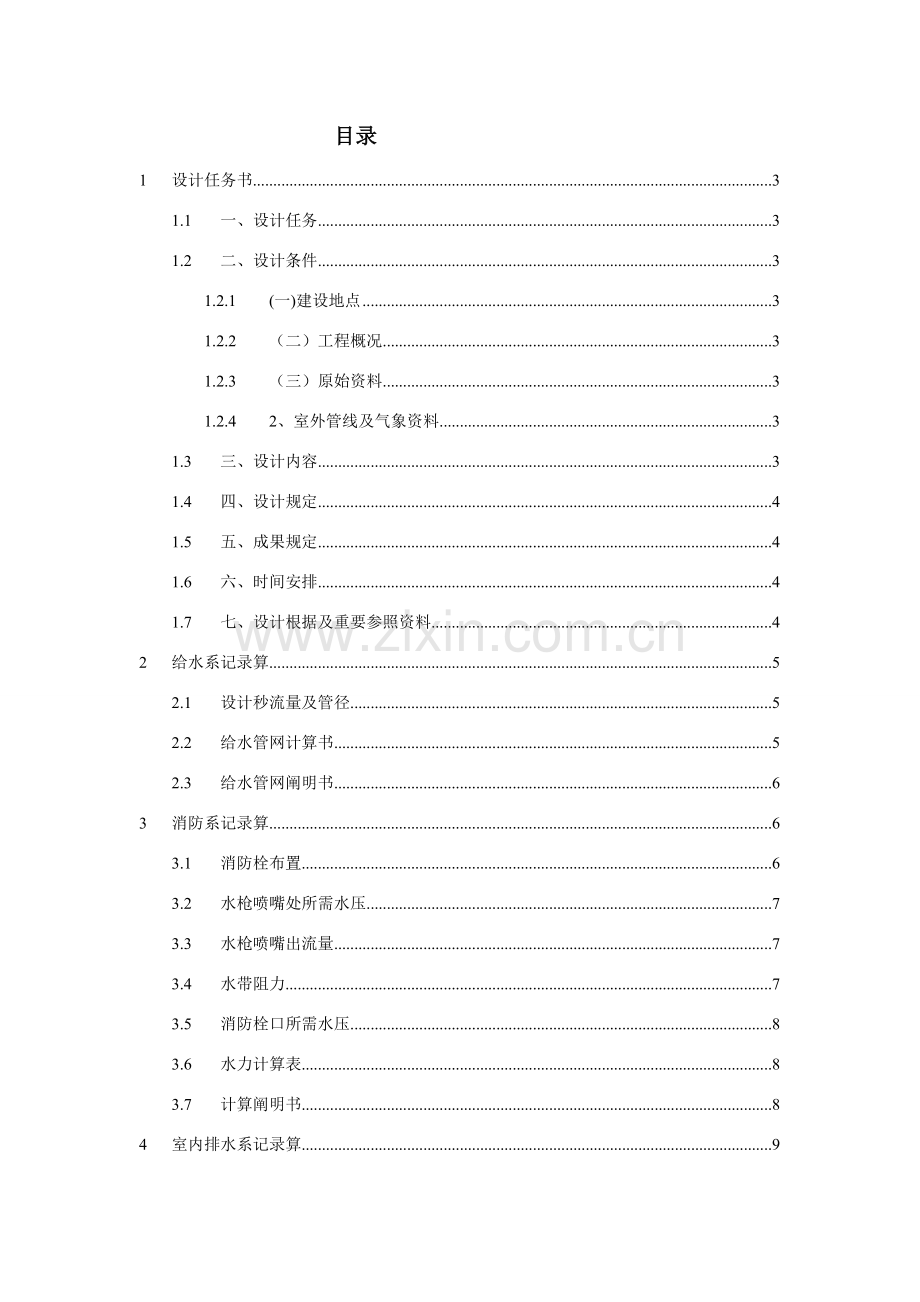

目录
1 设计任务书 3
1.1 一、设计任务 3
1.2 二、设计条件 3
1.2.1 (一)建设地点 3
1.2.2 （二）工程概况 3
1.2.3 （三）原始资料 3
1.2.4 2、室外管线及气象资料 3
1.3 三、设计内容 3
1.4 四、设计规定 4
1.5 五、成果规定 4
1.6 六、时间安排 4
1.7 七、设计根据及重要参照资料 4
2 给水系记录算 5
2.1 设计秒流量及管径 5
2.2 给水管网计算书 5
2.3 给水管网阐明书 6
3 消防系记录算 6
3.1 消防栓布置 6
3.2 水枪喷嘴处所需水压 7
3.3 水枪喷嘴出流量 7
3.4 水带阻力 7
3.5 消防栓口所需水压 8
3.6 水力计算表 8
3.7 计算阐明书 8
4 室内排水系记录算 9
4.1 污、废水排水系统 9
4.2 排水系记录算书 10
4.3 排水系统阐明书 10
5 参照文献 10

1 设计任务书
1.1 一、设计任务
吉木萨尔县老干部活动中心给水排水、消火栓系统设计
1.2 二、设计条件
1.2.1 (一)建设地点
新疆吉木萨尔县
1.2.2 （二）工程概况
本工程建筑面积为1796.73 m2,框架构造，地上三层，建筑总高度15.985m。
1.2.3 （三）原始资料
1、图纸
①建筑设计阐明； ②各层平面图； ③立面图；④剖面图；⑤卫生间大样图；
1.2.4 2、室外管线及气象资料
①室外给水管线由南向北从本建筑西侧通过，埋深-1.8m，给水管径DN200，埋深在自然地面如下室外给水管网压力为0.3；
②室外排水干管由南向北从本建筑西侧通过，排水管径DN300，埋深-2.5m；冰冻线1.4m
③地下水位在自然地面6 m如下；
④本建筑消防给水系统采用区域集中暂时高压消防给水系统，满足消防系统所需水量及水压规定；
1.3 三、设计内容
1、建筑给水、排水系统设计
2、建筑消火栓系统设计
1.4 四、设计规定
1、明确设计任务，熟悉图纸、资料
2、学习关于规范、教材及设计手册等内容
3、给排水、消火栓系统设计管线布置要合理、要体现既能满足顾客需要，又经济规定
1.5 五、成果规定
达到初步设计规定
1、绘制各层给水、排水、消火栓平面图
2、绘制卫生间大样图
3、手绘给水、排水及消火栓系统图
4、列出给排水、消火栓系统材料及设备明细表
5、给排水、消火栓系统设计阐明及其计算书（含目录、正文）及其草图。
1.6 六、时间安排
1、熟悉设计任务书、设计规范、收集资料及构思方案 1天
2、进行给排水系统设计，绘制各层给排水、卫生间大样图，进行各系统水力计算 1天
3、进行消火栓系统设计，绘制各层平面图，进行系统水力计算 1天
4、手绘给水、排水及消火栓系统图 1天
5、编制设计阐明及其计算书，整顿设计成果 1天
1.7 七、设计根据及重要参照资料
1、《建筑给水排水工程设计规范》（GB50015-）（）
2、《消防给水及消火栓系统技术规范》（GB50974-）
3、《新12系列给水排水原则设计图集》

2 给水系记录算
2.1 设计秒流量及管径
计算最大用水时卫生器具给水当量平均出流概率：

式中： Ng——计算管段卫生器具给水当量系数；
0.2 ——一种卫生器具给水当量额定流量（L/s）；
α——依照建筑用途而定系数，这里取1.2。
2.2 给水管网计算书
计算书见附录。
计算草图见附录。
2.3 给水管网阐明书
由管道设计流量选出水表：计算书主干管流量 qg=2.76L/S=9.94m3/h。查表可得所选水表为LXS-40C旋翼水表，其过载流量为Q=20m3/h。
计算水表水头损失：hd=qg2/Kb Kb=Q2/100
带入数据算出hd=24.21kpa
由计算书可得最不利配水点为1点， 1为延时自闭式冲洗阀，其流出水头为10 mH2。故1 点为管网系统控制点。沿程损失最大h=21.23kpa
室内所需压力：

H1=11.2mH2O=112kpa
由于局部损失是沿程损失30%，因此
H2=21.23*1.3=27.6kpa

外网所给压力是0.3Mpa>H，满足直接供水规定。
3 消防系记录算
3.1 消防栓布置
该建筑总长39米，宽度15.9米，高度15.985米。按《建筑设计防火规范》GB50045-95()规定，消防栓间距应保证同层任何部位有2个消防栓水枪充实水柱同步到达。

式中： Ls——所需水枪喷射充实水柱长度，m；
H1——室内最高着火点离地面高度，m；
H2——水枪喷嘴离地面高度，普通取1m；
R——消防栓保护半径，m；
L——水带长度，m。
消防栓采用单排布置时，其间距为

式中： S——2股水柱时消防栓间距，
b——消防栓最大保护半径。
据此应在走道上布置4个消防栓（间距<13.43m）才干满足规定。

3.2 水枪喷嘴处所需水压
查表，水枪喷口直径选19mm，充实水柱Ls规定不不大于10m，选Ls=12m
水枪喷嘴处所需水压：

式中： Φ——水枪系数，值为0.0097；
αf——水枪实验系数，值为1.21。
3.3 水枪喷嘴出流量

式中： B——水枪水流特性系数。取1.577
3.4 水带阻力
19mm水枪配65mm水带，衬胶水带阻力较少，本工程选衬胶水带。查表可知65mm水带阻力系数Az值为0.0017。

式中： Az——水带阻力系数。
3.5 消防栓口所需水压

式中： Hk——消防栓栓口水头损失，取20kPa.
由于消火栓口压力不大于0.25Mpa，因此消防栓口压力取0.25Mpa。
3.6 水力计算表
见附录。
3.7 计算阐明书
按照最不利点消防竖管和消防栓流量分派规定，最不利消防竖管为XL-4，出水枪数为2支，相邻消防竖管即XL-4，出水抢数为2支。

式中： △H——1和2点消防栓间距；
h——1-2管段水头损失。
2点水枪射流量

式中： B——水枪水流特性系数，查表喷嘴直径为19mm，B=1.577。

管路总水头损失为
消防栓给水系统所需总水压H应为

4 室内排水系记录算
4.1 污、废水排水系统
本建筑采用生活污水和生活废水合流排放，排水采用重力流。管材为排水塑料管。其内卫生间类型、卫生器具类型均相似。
排水设计秒流量计算公式：

式中：α=1.5，建筑物用途而定系数;
qp—计算管段排水秒流量;
qmax—计算管段上排水量最大一种卫生器具排水流量。
4.2 排水系记录算书
计算书见附录。
计算草图见附录。
4.3 排水系统阐明书
采用直接升顶通气管。
5 参照文献
1.《给水排水设计手册》第1册（惯用资料）第二版；
2.《给水排水设计手册》第2册（建筑给水排水）第二版；
3.《给水排水制图原则》，GB/T 50106-；
4.《建筑给水排水设计规范》，GB 50015-；
5.《室外给水设计规范》，GB50013-；
6. 课堂所用教材及类似工程设计图纸资料。
