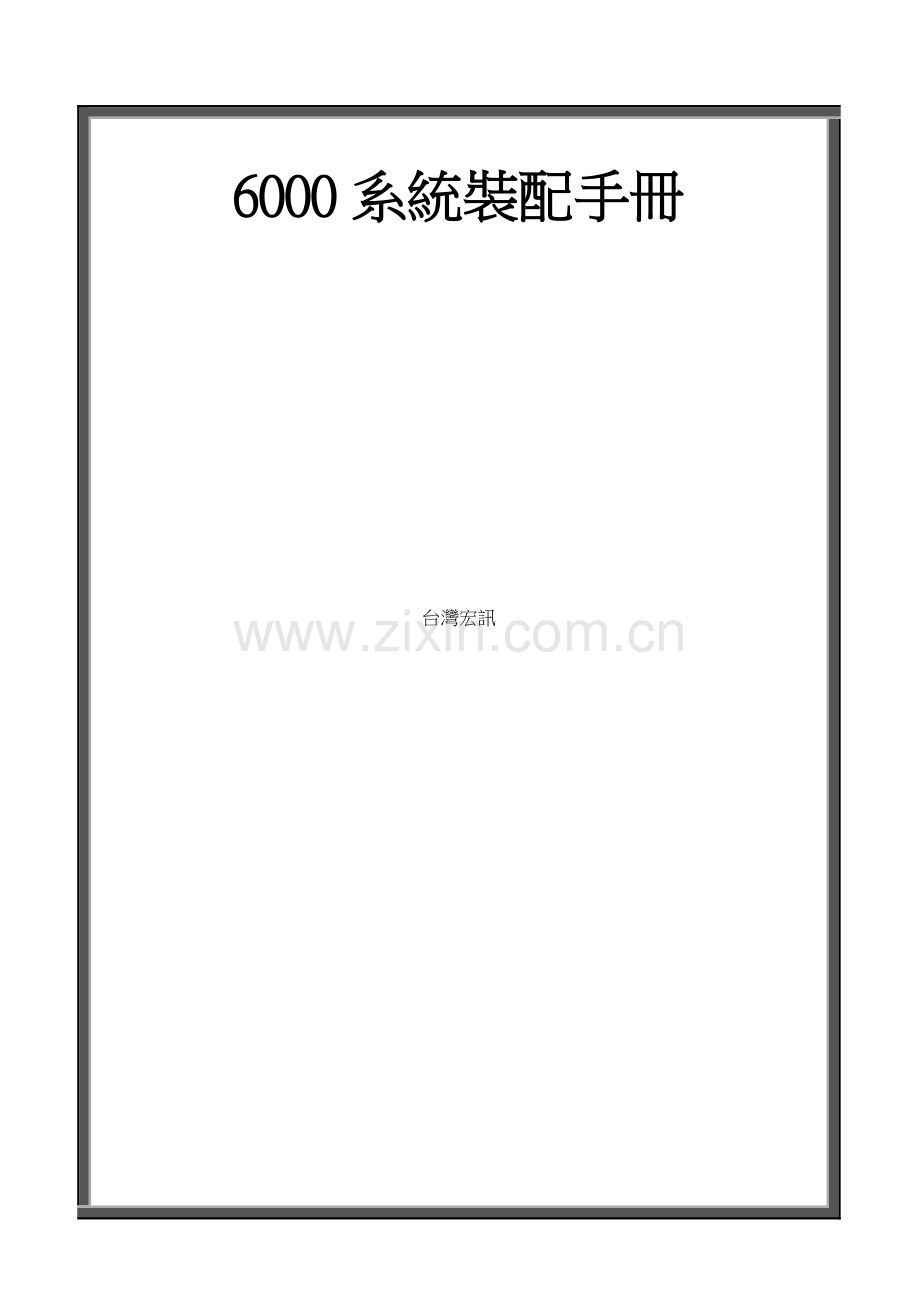

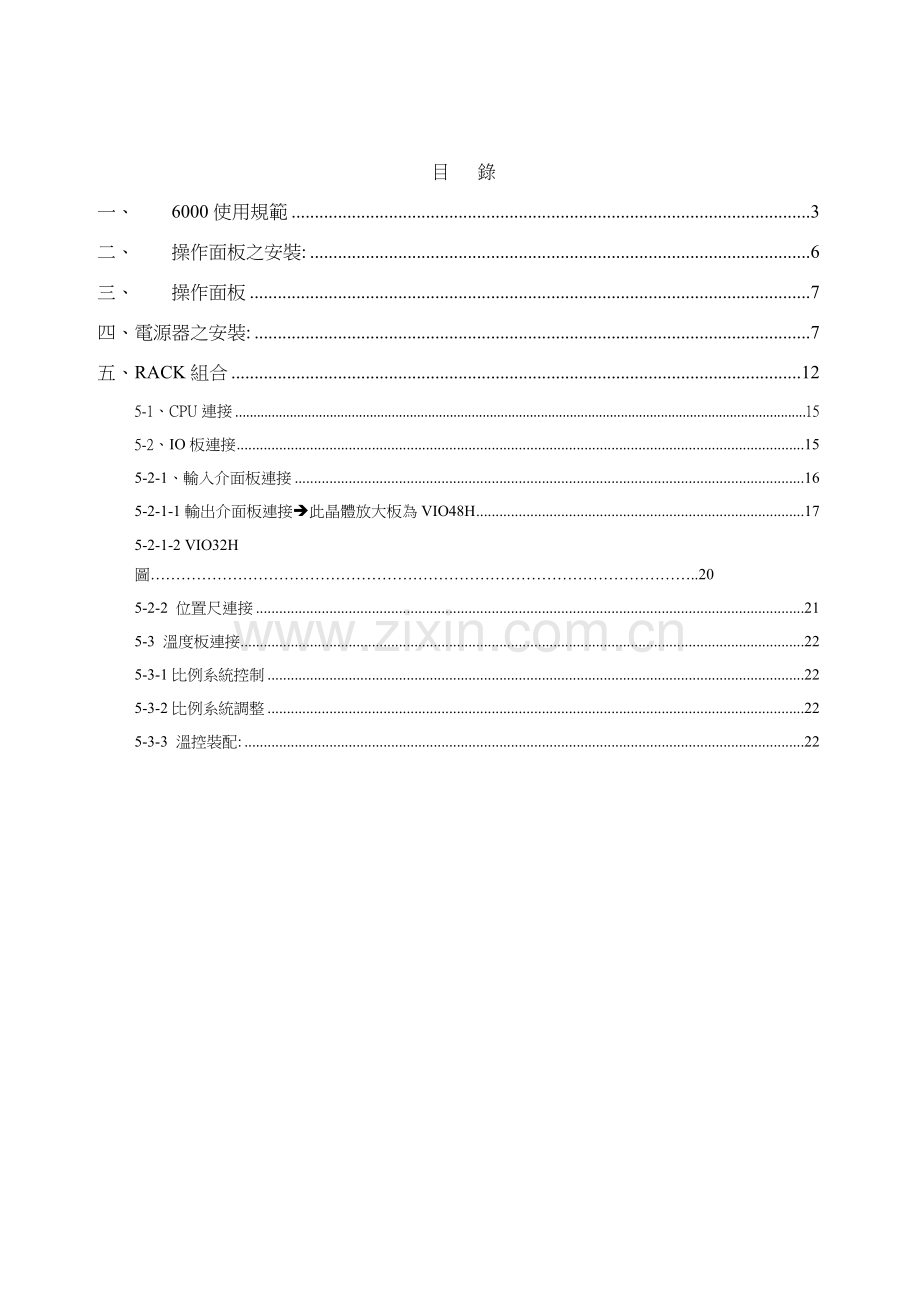

6000系統裝配手冊台灣宏訊目 錄一、6000使用規範3二、操作面板之安裝:6三、操作面板7四、電源器之安裝:7五、RACK組合125-1、CPU連接155-2、IO板連接155-2-1、輸入介面板連接165-2-1-1輸出介面板連接此晶體放大板為VIO48H175-2-1-2 VIO32H圖.205-2-2 位置尺連接215-3 溫度板連接225-3-1比例系統控制225-3-2比例系統調整225-3-3 溫控裝配:22一、 6000使用規範C-6000 電控系統是一裝配簡單,功能齊全控制系統,但亦必須按照我司所設訂規範和用法,才不致影響其壽命和可靠度。其規範如下:1. 配電箱內部環境之溫度以不超過00 C -400 C為基準,當溫度愈高,其可靠度壽命也就愈差,且位置尺之控制偏差位移也愈大,甚至可達0.8 MM,最佳要裝風扇,風扇位置一接近主機板電源器,一接近固態繼電器。2.溫度控制部份,可使用電磁接觸器.或固電繼電器(視配備而定),固電繼電器(SSR)散熱 座溫度不得超過650C,750C,亦不得連續使用超過5分鐘。3.感溫部份规定使用K型溫度傳感器,溫度介面轉接板(TMPEXT),應以銅柱固定於射台後, 加熱控制配線盒上,切不可使用塑膠柱,且裝配時儘量不要和強電部份綑在一起。(關係 溫度穩定性及精確性) 。4.保護固態繼電器保險絲應按照規格使用. (1)電流10A如下(含10A):使用10A保險絲。 (2)電流10A以上:20A如下(含20A):使用20A保險絲。 (3)電流20A以上:依大小另購保險絲。5.開關電源器(SWITCH POWER)輸入電壓為230V或115V,某些電源器旁有一開關選擇,使用時需注意輸入電壓,如使用115V/60HZ.應以220V轉110V變壓器轉接。6.電源器我司都備有備用保險絲,請依規格更換7.電氣箱內主機板,應絕對禁止水或油浸蝕污染。8.晶體輸出板嚴禁單點推動二支閥,但可接一個繼電器。9.我司使用清晰美觀之薄膜操作面板,嚴禁使用高揮發性(如汽油)擦拭,應以煤油或蠟 (最佳)清除。10.裝配完毕後應避免電腦系統相關迴路電線破皮(除感溫線),與機器外殼短接. 開關電源器(SWITCH POWER)機殼會有輕微漏電,因而必须強制规定接地配線办法。11.比例系統普通可控制輸出電壓或電流,標準品為電流控制,電流以壓力0.8A流量0.7A為限。12.近接開關規格應以NPN型為準,並使用系統PH24V.PHCOM電源。13.位置尺之裝配(含電線)應避免油漬污染,否則导致位移傳感器內部接觸不佳或電線硬化 折斷。14.蜂鳴器裝配位置應距面板20公分,電腦主機40公分以上。15.機器上使用之電磁接觸器,在線圈上都應並接一阻容保護器。16.使用繼電器若非由晶體輸出控制者,應以反方向二極體並接其線圈。17.操作面板上附液晶顯示器(LCD),按裝時須注意切誤碰撞,如需按裝或更換程式(X86.劃 面控制程式),當您打開蓋時須注意LCD背面有高壓電。 本規範规定配合裝配手冊,當您標準施工,即保證客戶使用電腦品質.序號編號品名規格(參照)數量中文說明*7GWA6002B77S-6002*1.1BIEX37HS EX37HS 180 DEGREE1輸入板2.1BOVIO40BVIO40B1輸出板3.1BP_TMPEXTTMPEXT1溫度轉接板4.1HS7A_2440KFHS350 2440K*7 & FAN1固態繼電器5.1MSAS220_1 DCS220 ACCESSORY1螺絲包6.1PN_TM31LCV_CH1101面板7.1PN_TM24LCM_0801面板8.1PPDC240512 DC/DC24- 5,12V1面板用電源9.1PPDC24M51240DC/DC24- 5,+/-12V,+401電源器10.1PWR_SW150_24ADC/DC USE POWER1電源器11.1PWR_SW150_24BSYSTEM POWER1電源器12.1RCAK_S600_5300R B0X1電控架13.1SSSH_20 調模電眼1調模電眼14.2BP_S600_AD036000 AD031位置尺板15.2BP_S600_CPU6000 CPU1主機板16.2BP_S600_DTMP096000 ADT92溫控板17.2BP_S600_IO486000 IO481輸入輸出板18.3FD_100_6005FUSE 10A 600V 5CM*13保險絲19.3FD_200_6005FUSE 20A 600V 5CM*110保險絲20.3FG0402502FUSE 20A 600V 5CM*12保險絲21.3IROM27512ROM 27C512-15(TI)4程式22.3IROM27C040ROM 27C040-10J(TI)4程式23.3LC0909F300SCAB F/F 9P-300 RS2321電纜線24.3LC2525M450SCABLE LINE 25P 450CM1電纜線25.3LC3737M130CABLE LINE 37P 130CM1電纜線26.3LC626M130CABLE LINE 62P 130CM1電纜線27.3LM04_F090MOLEX LINE 4P 90CM1MOLEX28.3LM11_F100MOLEX LINE 11P 100CM1MOLEX29.3NDB_09HP COVE DB-09H3電子尺接頭30.3NDB_09SPWIRE TYPE 9P 180度M3電子尺接頭31.3SPS334B_216鎖匙開關 S334B-21附鎖開關32.3T1010ASTRAN. 10-0-10V/200MA1變壓器33.3T22_11_300WIN/220V OUT /110V300W1轉換器34.3ZRPMDISK60 孔齒盤(塑膠)1調模盤35.3ZSQ21150TFLSPARK QUENCHER 0.1uf3突波吸取器36.8SPSBT_307SBT-307(1a1b)1緊急停止鍵二、 操作面板之安裝:1. 操作面板背壓之軟式排線不可壓按著,否則其內導電帶易折斷。2. 另面板上有白色線兩條,需接至設定鍵,否則資料無法設定,藍色兩條是Reset 為系統重置,可以不使用,而緊急停止可接於電源式馬達急停。(如下圖)3. 如大型機需使用自動安全門時,安全門開關操作鍵需外接,可將位於安全門開關圖形下薄膜(Mylar)切開裝入160常開(a)接點開關,黃色線接安全門開,黑色線接安全門關4. 操作箱面板按裝深度建議為150mm以上(LCD)5. 操作面板背面有一9P插座連接器(CONNECTOR)需接至CPU板上9P連接器,25P之插座連接器可連接印表功能(PRINTER)執行列印功能(監控值,或模組資料)三、 操作面板四、電源器之安裝:1. 本系統之電源器為使用兩組開關電源器(SWITCH POWER)一台專供輸入輸出板用使用一台專供系統使用. (系統)(比例閥) (AD) 2. 開關電源器之額定電壓如選為AC115V,因而必須使用變壓器將220V或380V轉換成115V之後才可供SWITCH POWER使用。另有一T1010變壓器,輸入端需接入AC220V,輸出端為,10.,0,10V供溫度控制板使用五、RACK組合RACK 固定可使用兩片型L 型HOLD 固定於RACK 兩側,再將RACK固定於配電底板上,RACK固定方向應垂直固定風扇在上方,量避免橫置而導致灰塵淤積於PC板上RACK上風扇接入AC220V,RACK背面有2P(大頭,+24V),2P(小頭,+24VPH),2P皆來自開關電源器(SWITCH POWER)5-1、CPU連接CPU板上之U7,U8需要插入程式U7為EVEN,U8為ODD,P3之9P插座連接器(CONNECTOR),需使用一條9P CABLE(3LC090F300S,9P F/F RS232 專用線)連接於面板上,CPU有工作時(RUN)LED1之紅色LED會開始閃爍,與操作面板連上線時LED2綠色LED會與LED1交替閃爍5-2、IO板連接IO板有兩種分別為6KC32及6K48(32輸出點及48輸出點),CNI之連接器(CONNECTOR)為輸出接口(ONT PUT PORT),CN3為輸入接口(INPUT PORT),參考RACK圖6K32 輸入及輸出皆使用32P電纜線(CABLE)連接至介面板,6K48輸出為62P電纜線(CABLE)連接至輸出介面板5-2-1、輸入介面板連接EX-37HS如下圖,如使用限位用開關(LIMIT S.W)為機械式如AZ-7311,HL-5000等只需連接COMPH 與欲連接之輸入點(B1B32)即可,如使用近接開關(PROXIMITY LIMIT S,W),則需使用NPN型正(+)極需接+24VPH,負(-)極需接COMPH,輸出點(OUT)接至欲接之輸入點(B1B32),當有動作輸入信號時,該點LED即會亮起5-2-1-1輸出介面板連接此晶體放大板為VIO48H1. 本系統對方向閥之控制為DC24V閥,單點輸出最大電流為2A,但不建議一個輸出點接兩支電磁閥,如需並接請以RELAY控制,共用點為H24V ,本線路並具备短路保護設計,如因接錯線或負載太大而等到電流過大時會自動斷電,而不致於燒毀晶體,且於故障排除後,即可正常動作。RELAY 輸出,本VIO48N或VIO48H板上提供幾組RELAY接點,供客戶使用,包括馬達啟動,馬達停止,Y- 轉接,電熱開關,閃光器及警報器,潤滑馬達等線路。*請參考附圖 。2. VIO-48H 有一電源線(2P JACK)需接至開關電源器(SWITCH POWER)提供VIO48H電源以推動電磁閥。(如下圖)5-2-1-2 VIO32H 圖5-2-2 位置尺連接AD板為位置尺轉接板將電阻尺所讀之電壓大,小之變化(類比/模擬)信號,轉換成數位(Digital)信號,轉換成數位(digital)信號,使CPU可以讀取,此AD板可控制4支尺分別為射出,開關模,托模,座台,等及一個壓力感應器(PRESSURE SENSOR)在備件裡9PCONNECTOR(連接器/焊線)及COVER(上下蓋)供位置尺連接使用,接線腳位如上圖所示,PC板上9P連接器(CONNECTOR)第五腳為信號輸入腳,需接位置尺信號輸出腳,普通而言位置尺伸長為最大值,縮面為最小值,如方向相反可將位置尺插頭1,3腳對換,即正負(+,-)極對換,即可改變方向,切記信號腳(BASE)不可接錯,否則也许導致PC板或電子尺燒毀在每一個9P連接器(CONNEC70R)旁皆有一個電立計(TRIMER)可供調整,用於位置尺校正,位置尺歸零請參考操作手冊,電子尺長度選用需比機械行程長,以免遭扯斷5-3 溫度板連接6KTMP提供了溫度控制及壓力,流量比例系統控制5-3-1比例系統控制比例閥控制可分為電流源及電壓源,当前普通皆使用電流源,控制電流大小,当前YUKEN,DIKEN、等廠商,6KTMP板上CN4,3P Jack線(+38,黑,黑,橙)需接於DC/DC CONVERTER(轉換器)上而JP8 4PMOLEX座為輸出端,使用一條4PMOLEX排線(3LM04-F090)連接至比例閥(橙,黃為壓力P+,P-,橙灰為流量F+,F-)可於比例閥上串接電流量,以便觀察5-3-2比例系統調整1. 壓力調整:將座台退,究竟先設定100kg壓力,按座退鏈觀察系統壓力表實際壓力值與設定与否相似,如不一樣請調整”壓力最大值”之電位計(TRIMER)順時針越大,逆時針越小,調整實際值與設定值相符時,再設定為140kg,觀察實際值與与否相等符,然後,再調整電位計(普通而言50kg140kg準確即可)2. 流量調整:可根據比例閥規格最大開啟電流為多少,調整”流量最大值”電位計(TRIMER)即可5-3-3 溫控裝配:6KTEMP板上右側JP1,3P MOLEX需接入T1010變壓器電源遠流長參考了,電源器裝配),CN1 25P連接器(CONNECTOR)需使用25P雙隔離,線(3LC 2525M450S)連接至TEMP EXT轉接板上,分別為A:THERMO WIRE 感溫線.B:加溫控制A:感溫線必須接於TEMP EXT轉接板上,TCL為油溫,須照正(+),負(-)極性接上TC1TC9分別為1-9段之感溫線:TEMP EXT溫度轉接板,必須固定於射台電熬配線盒上,不可固定於主電氣箱內PC板需用銅柱固定而使PC板達到接地之目,切不可使用塑膠柱,TEMP EXT經25P CABCE 連接至主機板上(如下圖) B:加溫控制使用SSR(固態繼電器)或電磁接觸器。一.SSR:使用11P MOLEX 之排線(附件)接於主機板上,之11P MOEX P1-P7,順序控制1-10段SSR之負端,第11PIN 紅色為V+,須注意SSR之AC端與DC端,DC端為正負極性分別。(如下圖)二.電磁接觸器:如使用電磁接觸器做為加熱控制,須經TEMPRLY (RELAY 轉接板)再控制接觸器,並於接觸線圈上並一阻容保護器。(如下圖)
