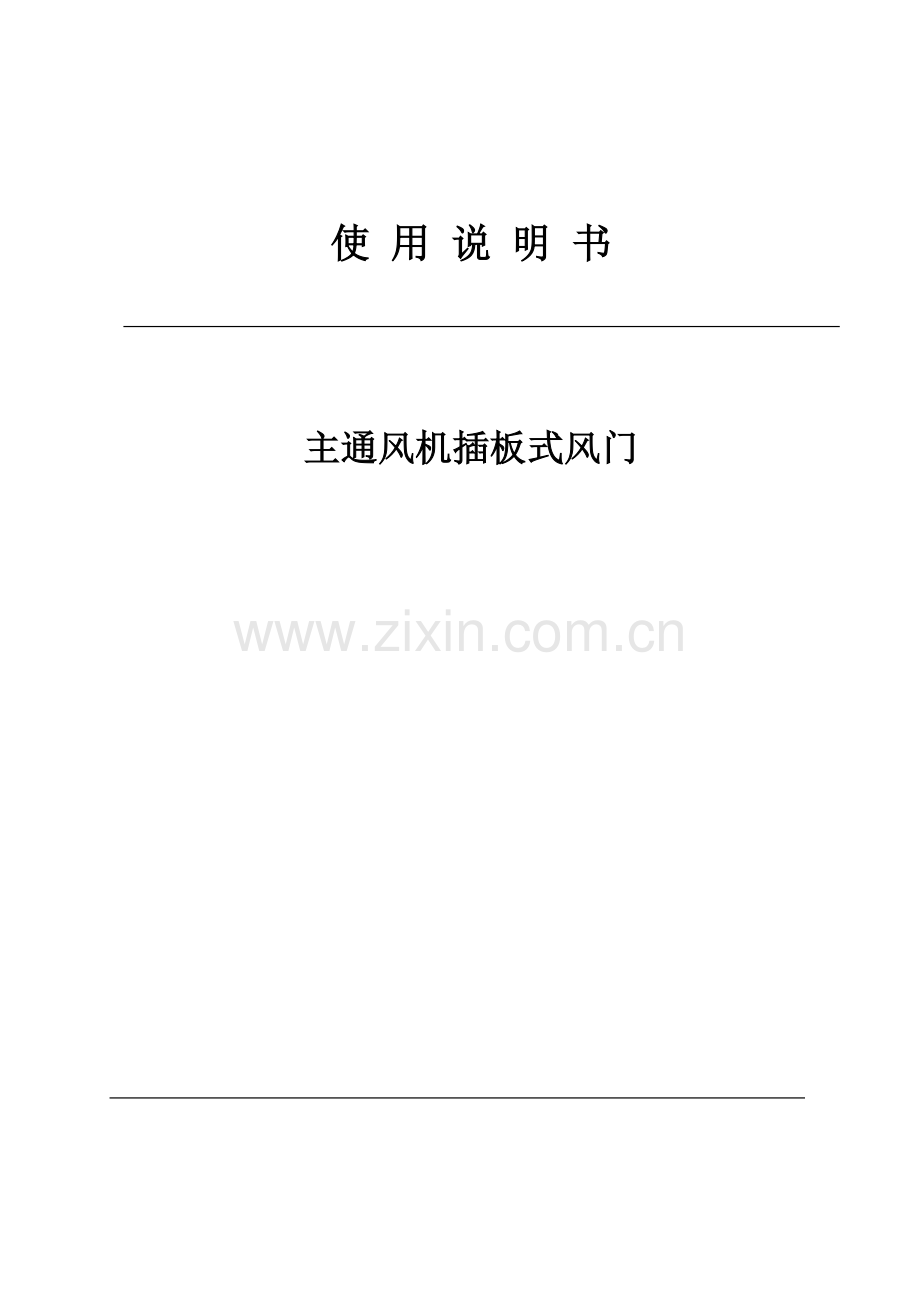

使 用 说 明 书

主通风机插板式风门

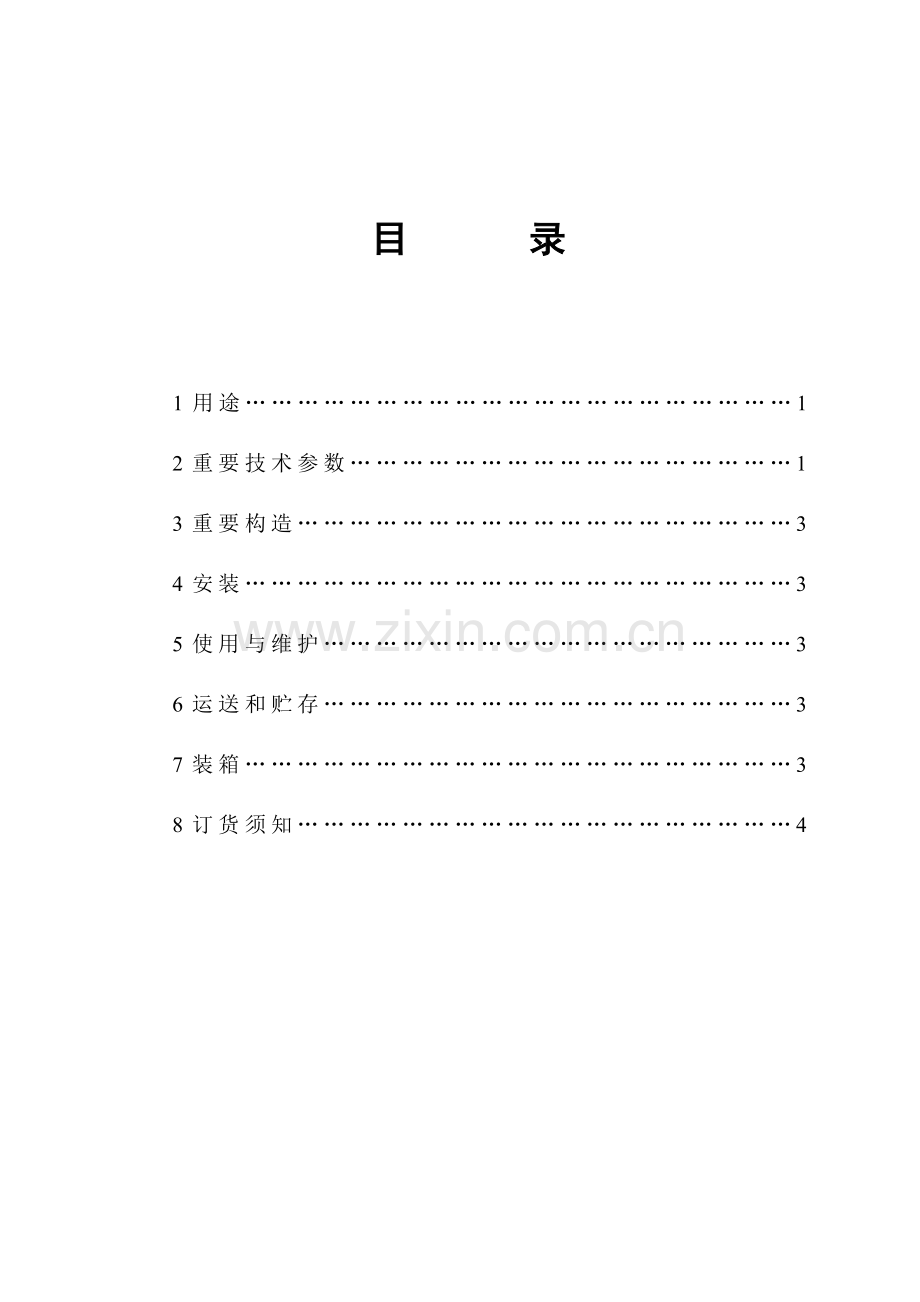

目 录

1用途………………………………………………………1
2重要技术参数……………………………………………1
3重要构造…………………………………………………3
4安装………………………………………………………3
5使用与维护………………………………………………3
6运送和贮存………………………………………………3
7装箱………………………………………………………3
8订货须知…………………………………………………4

1 用途
矿用主通风机插板式风门重要用于矿山主通风机口巷道内，实现风向转换，保障煤矿井下通风需要。
2 重要技术参数
2.1 型号及其含义
M CB

主通风插板
风 门 装 置

2.2 规格品种
泰州华业管道矿用主通风机插板式风门惯用规格品种有：
MCB 3200(宽)×3200(高)；
其他规格品种矿用密闭门，可按顾客规定尺寸定做。（下图为矿用主通风机插板式风门外形总图）
2.3重要技术参数
（1）最大承受压力：1800Pa；
（2）合用通风风量：94.5m3/S；
（3）风机转速：580r/min；

3 重要构造
（1）本矿用主通风机插板式风门由外框架、内框架、门板、行走齿条、驱动齿轮、执行器、下部行走连接支耳、上部行走滚轮、导向轮、起吊耳、密封条等构成；
（2）本矿用主通风机插板式风门材料:钢板、矩形管、槽钢、工字钢；
（3）拉紧装置为楔形滑块；
（4）门枢采用滚动轴承；
（5）外框架由门框、上部行走导轨、框架密封板、检修盖板、罩壳、齿轮轴封等构成。考虑到门启闭时会产生一定外泄露，为此外框架是全封闭。
4 安装
4.1先测量巷道宽度和高度，保证门框整体放入。
4.2将外框架、导轨放在安装位置上。保证门框侧面与巷道垂直，导轨与水平面平行。
4.3调节好后，用木撑将其固定。
4.4按硐室设计开始砌墙。
4.5待墙体凝固后，安装内框架、驱动齿轮、行走齿条、门板、上部行走滚轮、导向轮、滚动轴承、下部行走连接支耳、密封条等。
4.6 保证门扇及关于部件运动灵活，无卡滞等现象。
4.7若有管道通过门时，可在整体门上方砌墙时予留穿线孔。
5 使用与维护
5.1凡有防锈料脱落或碰掉处均应随时补涂，门扇如锈蚀深度达1mm时，必要更换门体。
5.2密封橡胶条如有损伤或脱胶应及时更换或粘接，密封条更换期为2年左右。
5.3门枢转动某些如有锈蚀应擦洗干净并应重新涂油。
5.4矿用主通风机插板式风门务必涂上防锈油漆，达到较好防腐规定
6 运送和贮存
6.1 华业风门在运送过程中应有防止雨雪侵袭办法；
6.2 风门应存储在空气流通无滴水和液体侵袭；
6.3 在存储风门周边环境中，不应具有金属和其绝缘腐蚀性气体。
7 装箱
7.1成套配备
矿用主通风机测试风门
风门电控装置用隔爆兼本安主控器
矿用隔爆转换器
矿用电感式接近传感器
矿用本安型声光报警箱
控制按钮
执行器
7.2装箱文献：
（1）产品使用阐明书
（2）产品合格证
（3）装箱清单
7.3开箱检查：
提取设备时检查箱体包装状况，开箱检查包装中证件，以及密闭门外壳损伤状况。

泰州华业管道设备制造有限公司
