ACM6800-LAN系列硬件阐明书

深圳科松电子有限公司

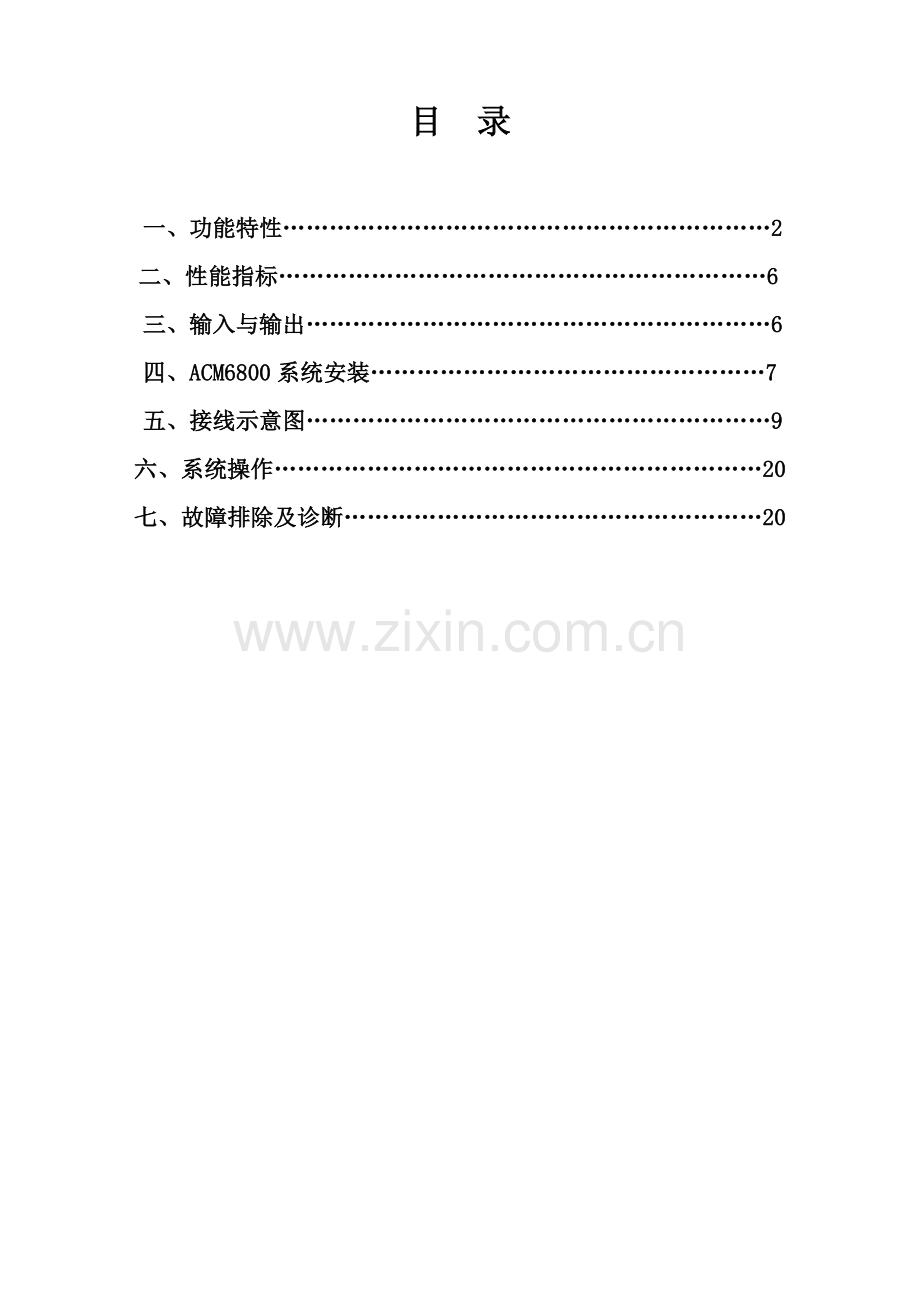

目 录

一、功能特性………………………………………………………2
二、性能指标………………………………………………………6
三、输入与输出……………………………………………………6
四、ACM6800系统安装……………………………………………7
五、接线示意图……………………………………………………9
六、系统操作………………………………………………………20
七、故障排除及诊断………………………………………………20

一、功能特性

ACM6800-LAN系列智能化门禁控制器，分为ACM6810-LAN、ACM6820-LAN、ACM6840-LAN三种款式；分别可控制一种、两个、四个单向刷卡门；对于双向刷卡门，ACM6820-LAN可控制一种，而ACM6840-LAN可控制两个；ACM6800-LAN系列门禁控制器采用全球最先进MOTOROLA微控制芯片。MOTOROLA微控制芯片具备速度快、功能强、强抗干扰优良性能。内置锁相模块，可以使用32KHZ晶振产生高达32MHZ频率，极有效地减少干扰及更高稳定性能；在门禁系统设计中可支持最多64网络组，每一网络组下支持64网络主机，每一网络主机下支持运营128个门禁控制器；通过网络扩展，支持门点数最多可达上万个。
ACM6800_LAN系列门禁控制器是基于以太网门禁控制器，内置TCP/IP合同，通过NMU8800系列网络管理单元（或者网络互换机）进行数据通讯管理，并且运用国际上成熟高速网络技术，传播速率可达10M/100M，从而发挥其高速通讯功能。并且组网布线成本也大大减少。
ACM6800_LAN系列控制器提供一种RJ45以太网接口，使得ACM6800_LAN控制器可适合当前所有适合综合布线智能大厦，当需要增长门点组网时无需增长任何辅助设备即可完毕。
ACM6800_LAN系列控制器既能通过密码键盘输入卡权限(此时卡顾客数为100个)，又可通过Netking门禁软件录入卡权限。参阅图一各分图所示网络联接方式。

ACM6800_LAN系列控制器原则功能涉及：
门禁控制：
l 支持Wiegand 26Bit Wiegand 32Bit Wiegand 40Bit
l 支持ABA（第二轨道）
l 支持生物辨认技术
l 支持指纹辨认技术
l 支持感应式
l 支持密码键盘
l 支持水印磁卡
l 支持感应式IC卡
l 支持多款带LCD读卡器
l 提供LCD显示中文与图型驱动
ACM6810_LAN门禁控制器
l 一种单向刷卡门
ACM6820_LAN门禁控制器
l 两个单向刷卡门或者一种双向刷卡门
ACM6840_LAN门禁控制器
l 四个单向刷卡门或者两个双向刷卡门
输入和输出：
ACM6810-LAN门禁控制器
l 1组原则RJ45读卡器输入端口
l 1组原则门状态输入端子
l 1组出门祈求按钮输入端子
l 2组模仿或数字扩展输入端子
l 2组输出端子
——————1组门锁控制输出
——————1组扩展输出
l 2组TTL输出端子
ACM6820-LAN门禁控制器
l 2组原则RJ45读卡器输入端口
l 2组原则门状态输入端子
l 2组出门祈求按钮输入端子
l 4组模仿或数字扩展输入端子
l 4组输出端子（可带12VDC电源输出）
——————2组门锁控制输出
——————2组扩展输出
l 4组TTL输出端子
ACM6840-LAN门禁控制器
l 4组原则RJ45读卡器输入端口
l 4组原则门状态输入端子
l 4组出门祈求按钮输入端子
l 8组输出端子（可带12VDC电源输出）
——————4组门锁控制输出
——————4组扩展输出
动态电压保护：
l 所有输入／输出均带电压动态保护
l 所有继电器输出带有瞬间过压保护
l 所有继电器与主板用光耦隔离
网络通讯：
l 一种RJ45以太网接口
网络原则：
l IEEE802.3 10Base-T ，IEEE802.3u 100Base-TX
支持网线类型：
l 100Base-TX：5类非屏蔽双绞线，最大传播距离100米；
l 10Base-T：3，4 或5类屏蔽/非屏蔽双绞线，最大传播距离100 米；

DIP设立开关：
l SW 1 IP地址初始化设立----ON:强制本控制器IP地址为<10.1.1.10> ，OFF:采用出厂IP值进行更改设立；
l SW 2 IP地址设立写保护----ON:容许修改，OFF:禁止修改；
l SW 3 未用
l SW 4 数据总清----ON:冷复位，OFF:热复位；

门禁控制数据库容量及性能：
l 每个控制器30000个持卡人，增长RAM存贮器，可扩展至80000持卡人
l 每个控制器可存贮,0条进出事件或报警事件缓冲
l 2种可编程进入密码控制
——————卡带4位密码进入
——————8位超级密码进入
l 支持多卡同步刷卡开门
l 区域防追踪（Anti—Passback）
l 协迫码进入报警
l 多功能、可定义门控制时间组
——————门常开
——————门常闭
——————首卡读卡开门控制
——————休眠控制
l 控制器内部逻辑连动控制
l 64组即时控制器之间牵引联动控制
l 任意输入输出点远程手动控制
l 内存64K Flash，4M Sram
l 数据掉电保持时间超过150天
l 各种系统板状态监测和自检
——————外部电源掉电
——————数据资料出错
——————网络异常及系统复位等
——————控制箱非法打开

图一.一 6810-LAN单门系统图(密码键盘编程—100顾客)

图一.二 6810-LAN单门系统图(电脑软件编程—3顾客)

6800-LAN系列门禁系统拓扑构造：
l 6800－LAN系统由Netking主控管理系统、通讯节点机以及控制器构成；
l 主控管理系统通过TCP/IP连接若干通讯节点（与节点通讯通过Socket通讯）；
l 若干通讯节点构成一种组织机构（组织机构为虚拟概念，系统最多可定义64个组织机构，每个网络组最多不超过64个通讯节点）；
l 同一组织机构中控制器所有属性相似，主控管理软件操作权限也相似；
l 一种通讯节点最多可连接128个门禁控制器，控制器地址通过内置IP地址来决定；
l 系统设计最多可达门数为上万个。

二、性能指标
尺寸规格
l ACM6810-LAN控制器
——————主板：117mm×89.5mm
——————外箱：265mm×145mm×52mm
l ACM6820-LAN控制器
——————铁板：202mm×140mm
——————外箱：350mm×200mm×80mm
——————主板：159mm×104mm
l ACM6840-LAN控制器
——————铁板：202mm×140mm
——————外箱：350mm×200mm×80mm
——————主板：1978mm×104mm
外箱材料
——————钢板及喷塑
工作温度及湿度范畴
l 温度 -25℃～80℃
l 湿度 0 %～90%
控制器电源规定
l 工作电源：5VDC/500mA,12VDC/3A
l 输入参数：干节点开关输入 0-5V 电流〈0.3A
l 输出参数：12VDC 3A
l 读卡器电流消耗少于200mA
控制器内存贮器保存
l 5年锂电池，保持控制器内存贮器和时间设立
l 数据掉电保持时间超过150天

三、输入和输出
如下某些描述ACM6800-LAN系列化控制器各输入/输出口功能，所有输入/输出口接线图也将在下面示意。
门态开关输入口
门态开关输入口接受来自于一种常闭输入开关信号，以拟定该门开/关状态。当门关闭时，该开关保持闭合状态，当有人开门时，开关断开，电路开路，产生状态变化。如果该门是非法进入或打开时间太长，控制器将会发出警报。典型门态开关输入接线图请参阅图五。
出门祈求输入口
出门祈求输入口接受来自于一种常开输入装置信号，例如“行动检测器”、“压力敏感地板垫”或按钮开关等均可作为信号源，当有人规定出门时，启动出门祈求装置，电路闭合，产生状态变化，控制器响发出输出信号，启动门锁以容许出门。典型出门祈求输入接线图请参阅图五。
模仿或数字扩展输入口
模仿或数字扩展输入口接受来自外部DDC设备0～12V模仿电压信号或其他常开、常闭输入装置信号，当该口状态发生变化时，表达某一事件发生，控制器依照Netking软件程序设定为此事件作出相应反映。
模仿或数字扩展输入口其中一种也许用途就是容许一种操作员及时打开所有保安门。接到一种常闭开关作为输入装置，当操作员按下这开关时，开关开断，使电路断开而产生一状态变化信号，控制器依照预先编好程序指令发出输出信号，打开所有保安门，以供紧急出门。典型模仿或数字扩展输入口接线图如图五。
控制器输出继电器
ACM6800-LAN系列控制器采用有源输出方式，依照继电器动作直接输出电锁所需电源，同步可设立跳线使用外接电源或干接点。
门锁继电器
门开锁是由一种C型锁继电器来控制。当安装一种锁时，有两件事必要考虑；安全及保安，或者说该门应当是要“失控时安全”还是要“失控时保安”。
“失控时安全”是指在断电状况下（也许是由于供电电源被切断或控制器失灵），该门会自动地打开，容许自由进出，必要在有电状况下才干锁门。这种门保证人员在紧急状况下普通可以进出受保护地区。一种“失控时安全”典型应用是使用电磁门锁。在有正常供电状况下，由控制器控制进出，一旦断电，电磁门锁因无磁而失去作用，容许自由开门出入。典型“失控时安全”门接线图如图七、图九所示。
“失控时保安”是指在断电状况下，门会自动地锁住而不容许进入，但仍可容许在里面人出来，需要有正常供电状况下才干开门锁。“失控时保安”门保证在任何状况下需保护地区依然受到保护。一种典型“失控时保安”应用是使用阴极电锁，在断电状况下，外面不能打开门而在里面人仍可用手动开门。典型“失控时保安”门接线图如图八所示。

四、ACM6800-LAN系统安装
设施规定（系统安装图如图二所示）
①可供应PC系统和控制器已接地电源
②完整综合布线系统中信息点
系统安装（如图五所示）
ACM6800-LAN通信采用TCP/IP合同，依照通讯介质不同，通讯距离可达几十米到几十千米。

图二 ACM6800-LAN系统安装图

五、接线示意图
l ACM6810-LAN控制器
在接线前，保证把电源关断，在通电状态下接线也许会对设备导致严重损坏。

图三 ACM6810控制器接口图

（1）输入端子定义
端子数
功 能
端子数
功 能
J1－1
1#门磁输入
J2－1
1#扩展输入①
J1－2
1#门磁输入公共端
J2－2
1#扩展输入①公共端
J1－3
1#出门按钮输入
J2－3
1#扩展输入②
J1－4
1#出门按钮输入公共端
J2－4
1#扩展输入②公共端

图四 输入口接线图
读卡器接线
（2） RJ45插座与典型读感器连接
引脚数
功 能
双绞线
LGEIC读感器
MIFARE读感器
HID读感器
SMID读感器
Pin1
直流地
棕
黑色线
黑色线
黑色线
黑色线
Pin2
绿色发光二极管
白
兰色线
兰色线
橙色线
不用
Pin3
红色发光二极管
绿
棕色线
棕色线
棕色线
不用
Pin4
时钟(数据0)
白
绿色线
绿色线
绿色线
绿色线
Pin5
不连
兰
不用
不用
不用
不用
Pin6
数据(数据1)
白
白色线
白色线
白色线
白色线
Pin7
不连
橙
不用
不用
不用
不用
Pin8
+13V直流电源
白
红色线
红色线
红色线
红色线
（3）接线法
a) RJ45引脚图（以ACM6810-LAN为例图）

图五 读卡器接口图
TCP/IP接口线
10/100M双绞线接头(采用五类线)
引脚数
功 能
双绞线
Pin1
TX1+
橙白色
Pin2
TX-
橙色
Pin3
RX+
绿白色
Pin4
未用
蓝色
Pin5
未用
蓝白色
Pin6
RX-
绿色
Pin7
未用
棕白色
Pin8
未用
棕色

图六 TCP/IP接口连线图

输出继电器接线
（1）接线端子定义（见图一）
（2）接线法（见图七、图八、图九）

图七 输出继电器接线图(一)

图八 输出继电器接线图(二)

图九 输出继电器接线图(三)
ACM6810-LAN跳线设立

ACM6820-LAN、ACM6840-LAN跳线设立

ACM6810控制器后备电源及主板电源接线
（1）接线端子定义
端子数
功 能
J4－1
外部电锁电源输入端
J4－2
外部电锁电源输入地
J4－3
+12V直流输入端
J4－4
+12V直流输入地
J4－5
+5V 直流输入地
J4－6
+5V 直流输入端

图十 电源接线图
DIP设立开关(SW1)
开关位
ON
OFF
1
强制本控制器IP地址为<10.1.1.10>
采用出厂IP值进行更改设立
2
取消写保护――――容许修改
写保护――――禁止修改
3
未用
4
冷复位――――数据总清
热复位――――硬件程序重启

图十一 拨码开关图
网络地址设立
每台ACM6800-LAN控制器均内置WEB页面，在出厂时，控制器已被设立一种IP地址，如顾客需要修改，只能通过Internet Explorer浏览器访问ACM6800-LAN控制器内置WEB页面方式来修改IP地址，在修改之前，需将操作电脑TCP/IP配备作某些修改，详细操作如下：
1.打开“网络和拨号连接”，如图十二所示：

图十二
2.若当前ACM6800-LAN控制器IP地址为10.128.0.10；则操作电脑TCP/IP属性应将“IP地址”、“默认网关”前三位改为10.128.0.X，必须让操作电脑与控制器处在同一种局域网内，如图十三所示：

图十三
3.运营Internet Explorer浏览器，在浏览器“地址（D）”栏输入控制器地址“10.128.0.10”再回车，浮现图十四所示界面时，输入缺省密码“1111”，再鼠标单击“”按钮；

图十四
4.当浮现图十五所示界面时，顾客可单击“”按钮来修改登录控制器WEB页面密码；

图十五
5. 在下述界面中，可分别输入Old password（旧密码）、New password（新密码）、Confirm（重复新密码），再单击“”按钮完毕修改，如不修改可按“”按钮退出密码修改界面，如图十六所示：

图十六
6.在图十五所示界面时，顾客可单击“”按钮来修改控制器IP设立；如图十七所示：

图十七
6.1“MAC address ” ：为ACM6800-LAN控制器MAC 地址，它可以唯一标记一种控制器；

6.2“ Automatic get IP address (DHCP)” ：未选中为“ ”，选中为√，选中该项表达此ACM6800-LAN控制器通过DHCP 合同自动获得IP 地址；不选中该项时表达ACM6800-LAN控制器使用静态IP 地址，你必要指定IP 地址和掩码；
6.2.1“C IP address” ：在此项中可将原IP地址10.128.0.10修改为顾客实际局域网网段内地址，如顾客在10.25.05.X这个网段内，则ACM6800-LAN控制器IP地址前三位也应是10.25.05，如控制器数目超过250个，需要启用此外网段，如10.25.05这个网段无地址空间后，可使用10.25.6等其他网段；注：ACM6800-LAN控制器所使用IP 地址，当选中“通过DHCP自动获得IP 地址”时，该项被忽视；
6.2.2“Mask”：在此项中输入ACM6800-LAN控制器所使用IP地址相应掩码；当选中“通过DHCP 自动获得IP地址”时，该项被忽视；
6.2.3“Gateway”：在此项中输入ACM6800-LAN控制器所在网络网关IP地址；
6.2.4“Workstyle”：在此项中可以指定该ACM6800-LAN控制器工作方式，ACM6800-LAN控制器共有三种工作方式：“TCP 客户端”、“TCP 服务器”和“自动”；
①当ACM6800-LAN控制器工作在“TCP 客户端”方式时，控制器不断向数据服务器祈求连接，直到TCP连接建立，并且连接一旦建立将始终保持，连接建立后，数据服务器可以随时向控制器发送数据，控制器也可以随时将数据发送到数据服务器；
②当ACM6800-LAN控制器工作在“TCP服务器”方式时，ACM6800-LAN控制器上电后在指定TCP端口等待数据服务器连接祈求，数据服务器在需要与ACM6800-LAN控制器通讯时候，向ACM6800-LAN控制器监听端口祈求建立TCP连接，连接建立后，数据服务器可以随时向ACM6800-LAN控制器发送数据，ACM6800-LAN控制器也可以随时将数据发送到数据服务器，在完毕指定通讯后，数据服务器可以积极规定断开连接，否则连接始终保持；
③当ACM6800-LAN控制器工作在“自动”方式时，它结合了“TCP客户端”和“TCP 服务器”两种工作方式特点。ACM6800-LAN控制器上电后进入“TCP服务器”工作方式，它在指定TCP 端口等待数据服务器连接祈求，数据服务器在需要与ACM6800-LAN控制器通讯时候，向ACM6800-LAN控制器监听端口祈求建立TCP连接，连接建立后，数据服务器可以随时向ACM6800-LAN控制器发送数据，ACM6800-LAN控制器也可以随时将数据发送到数据服务器，在完毕指定通讯后，数据服务器可以积极规定断开连接，否则连接始终保持；当数据服务器与ACM6800-LAN控制器连接没有建立，而ACM6800-LAN控制器从串口收到数据时，ACM6800-LAN控制器自动切换到“TCP 客户端”工作方式，它积极向设立中指定数据服务器祈求建立连接，连接建立后它立即将从串口收到数据传送到数据服务器，数据传送完毕后，ACM6800-LAN控制器积极与数据服务器断开连接，回到“TCP 服务器”工作方式。
6.2.5“C port”：在此项中输入CACM6800-LAN控制器在“TCP服务器”和“自动”工作方式时监听端口，ACM6800-LAN控制器在此TCP 端口上监听数据服务器连接祈求；注意：该端口不能为80
6.2.6“Server IP address ”：在此项中输入数据服务器IP地址。当ACM6800-LAN控制器工作在“TCP 客户端”方式时，ACM6800-LAN控制器积极向这个IP 地址祈求建立TCP连接；当ACM6800-LAN控制器工作在“自动”方式，并且数据服务器与ACM6800-LAN控制器TCP 连接没有建立，而ACM6800-LAN控制器从串口收到数据时，ACM6800-LAN控制器积极向这个IP 地址祈求建立TCP 连接。
6.2.7“Server port”：在此项中输入数据服务器监听端口，数据服务器在这个TCP 端口上等待ACM6800-LAN控制器连接祈求。
6.2.8“Socket Communication”：未选中为“ ”，选中为“√”。未选中该项时，ACM6800-LAN控制器与数据服务器上顾客程序通讯通过控件EDSockServer.ocx 3.0 进行；选中该项时，ACM6800-LAN控制器与数据服务器上顾客程序通讯使用Socket进行。
6.2.9“Proxy”：未选中为“ ”，选中为“√”。选中该项时，ACM6800-LAN控制器与数据服务器网络通讯需要通过代理服务器，选中该项时，必要对的输入代理服务器IP 和代理服务器端口。
6.2.10“Proxy server IP”：当选中“使用代理服务器”时，在该项中输入代理服务器IP 地址。
6.2.11“Proxy server port”：当选中“使用代理服务器”时，在该项中输入代理服务器代理端口。
6.2.12“Baudrate”：在该项中选取ACM6800-LAN控制器串口波特率。
6.2.13“Databit”：在该项中选取ACM6800-LAN控制器串口数据位。
6.2.14“Parity”：在该项中选取ACM6800-LAN控制器串口校验方式。
6.2.15“Stopbit”：在该项中选取ACM6800-LAN控制器串口停止位。
6.2.16“Least send time”：在该项中输入ACM6800-LAN控制器串口从收到数据开始到向数据服务器发送这些数据延时；计时从串口收到第一种字节数据开始，ACM6800-LAN控制器向数据服务器发送数据后计时重新开始。
6.2.17“Least send bytes”：ACM6800-LAN控制器从串口收到该项中指定数量数据时向数据服务器发送这些数据；ACM6800-LAN控制器在满足“最小发送时间”和“最小发送字节数”两个条件中任何一种时向数据服务器发送数据。
6.2.18“CTS/RTS flow control”：未选中为“”，选中为。选中该项时，
CACM6800-LAN控制器串口通讯使用RTS/CTS 硬件流量控制。
“ Xon/Xoff flow control ” ：未选中为“ ”，选中为“√”。选中该项时，ACM6800-LAN控制器串口通讯使用XON/XOFF软件流量控制。
6.2.19点击“”按钮完毕参数设立，点击“”按钮返回图十五所示主界面。
7.在图十五所示界面时，顾客可单击“”按钮退出设立界面，并使ACM6800-LAN控制器应用新设立，如图十八所示：

图十八
◆注意：ACM6800-LAN控制器在出厂时，已将IP及参数设立好，顾客只需修改6.2.1“C IP address”、6.2.2“Mask”、6.2.3“Gateway”几项即可，其他几项按下述出厂设立：
6.2.4“Workstyle”应选取“TCP Client”(即“TCP 客户端”)模式；
6.2.5“C port”设立为“8000”；
6.2.6“Server IP address”设立为“192.168.2.XXX”；
6.2.7“Server port”设立为“8000”；
6.2.8“Socket Communication”：选中为“√”；
6.2.16“Least send time” 设为20ms；
6.2.17“Least send bytes”设为1000byte；

l ACM6820-LAN控制器

图十九 ACM6820-LAN控制器接口图
l ACM6840-LAN控制器

图二十 ACM6840-LAN控制器接口图

l ACM6816-LAN控制器

图二十一 ACM6816-LAN控制器接口图

六、系统操作
第一次通电
当第一次通电时，请检查24V DC/5VDC控制器电源和清除系统RAM，以保证ACM6800-LAN控制器正常操作。
拟定12VDC/5VDC供电电源
1、设立好数字电压表。
2、检查电压读数，必要在12V±2V/5V±1V，如不对的，请检查供电电压和电线长度（少于60米）。
清除控制器RAM
第一次通电时候，在进行任何操作前必要消除控制器中RAM存贮器，这将消除一切残存在RAM中资料，以准备输入通道控制资料。
将DIP开关SW 4设为ON，然后接通控制器电源。按一下Reset按钮，控制器RAM中数据将清除。
注意：消除系统RAM将彻底抹除ACM6800-LAN控制器内所有信息，不能恢复。
正常操作
接通系统电源，电源批示LED灯亮，网络批示LED灯闪烁，表达正在和网络上连接主控制器PC机进行通讯。
设立控制器IP地址
参照第五章网络地址设立，网络上IP地址不能重复，以免导致网络通讯故障。
读卡器对通道控制事件响应
在寻常运作中，读卡器将会对通道控制中事件作出某些特定响应。
下表中列出读卡器LED批示灯和蜂鸣器对不同事件反映。
事 件
读卡器LED批示灯状态
读卡蜂鸣器状态
容许通行
在控制器开锁时间内显示绿色LED
一声BEEP
不容许通行
闪烁红色
一声BEEP
门警报
在警报期间闪烁红色LED
一声BEEP
输入/输出设立
所有输入/输出设立都由Netking系统软件完毕，请参阅Netking顾客手册。

七、故障排除及诊断
故障排除
诸多故障排除都需要数字电压表检查电源电压及ACM6800-LAN控制器输出继电器动作状况，在进行故障排除之前，请准备一种数字电压表。
故障现象
也许因素
排除办法
控制器不能通电（电源LED批示灯不亮）
1、无电或电压局限性
①检查主电源电路保护器。
②确认控制器电源输入端接触良好。
③拆除电源线，拟定供电电源电压在12V±2V/5V±1V之间。
当卡放在读卡器前，其LED灯不闪，蜂鸣器不响或控制器总是保持复位状态
1、读卡器连线不对的
①对WIEGAND兼容读卡器----按P16读卡器接线检查RJ45头或接线盒，确认RJ45头压接良好、接线盒各端子压接牢固。
2、读卡器供电电压局限性
①检查读卡器红色和黑色线之间电压应当在12V左右。
②参阅读卡器技术参数，检查其电缆长度不超过容许最长距离。
读卡器读卡范畴太短
1、在读卡器附近有外部磁场
①换一种读卡器安装位置或移走发出电磁场设备。
2、读卡器电缆没有屏蔽或放在电磁场附近
①改用有屏蔽电缆。
②拟定读卡器电缆不和电源线附近平行铺设。
3、读卡器安装在金属表面上
①把读卡器安装在非金属表面上。
②改用可以安装在金属表面读卡器。
在通电时，读卡器不断发出BEEP声，控制器不接受指令
1、控制器和读卡器之间电缆连接不对的
①检查8芯电缆连接与否对的。
2、控制器数据丢失
①通过PC重新下载数据。

故障现象
也许因素
排除办法
控制器不能和PC通讯
1、网线不通
①重新制作网线。
2、网卡设立不对的
①检查电脑与否对的安装有网卡，并设立有静态IP地址
网络上有些控制器不能通讯
1、网上控制器有地址冲突
①检查各控制器IP地址，每个控制器必要有一种单一IP地址。
2、其中有控制器内RAM内数据已混乱
①通过门禁软件重新下装数据。
