农村低压电力技术规程
第一章 总则
第1条 为了实现农业现代化，多快好省地发展农村电力事业，提升农村低压电网和用电装置设计、安装、检修质量、确保安全、经济运行，特制订本规程。
第2条 本规程适适用于额定电压380伏及以下农村低压电网和用电装置。
第3条 各级农电部门领导干部、技术人员、工人、社队管电干部和农村电工，全部应认真学习，严格实施本规程。
第4条 对遵守本规程有显著成绩农电工作人员，应给表彰和奖励；对违反本规程造成重大事故者，应分别情况，严厉处理；对违反本规程命令，农电工作人员有权拒绝实施。
第二章 配电装置
第一节 通常要求
第5条 配电变压器低压侧应设置专用配电室(箱)。排灌专用配电变压器配电装置可安装于机泵房内。
第6条 配电室应靠近变压器。室内走道通常大于：盘前1.5米、盘后0.8米、侧面0.8米。门向外开。
第7条 配电变压器低压侧，宜装设角电保安器。
第8条 配电箱安装高度，箱底对地面距离通常大于1.2米，进出引线应套保护管。
第二节 配电室(箱)
第9条 配电室进出引线，宜采取地埋线。架空引线通常采取绝缘导线，对地面距离不应小于2.5米。导线支架应用大于40×40×4毫米角钢或60×60毫米方木。导线穿墙时，穿墙部分应套绝缘管。
第10条 配电室(箱)进出引线导线截面，应地线许可载流量选择。进线负荷电流按变压器额定电流1.3倍计算；引出线负荷电流按分路最大工作电流计算。
固定在配电盘盘顶上裸铝母线，对地面距离不应小于1.9米。不一样相带电部分之间距离不应小于50毫米。

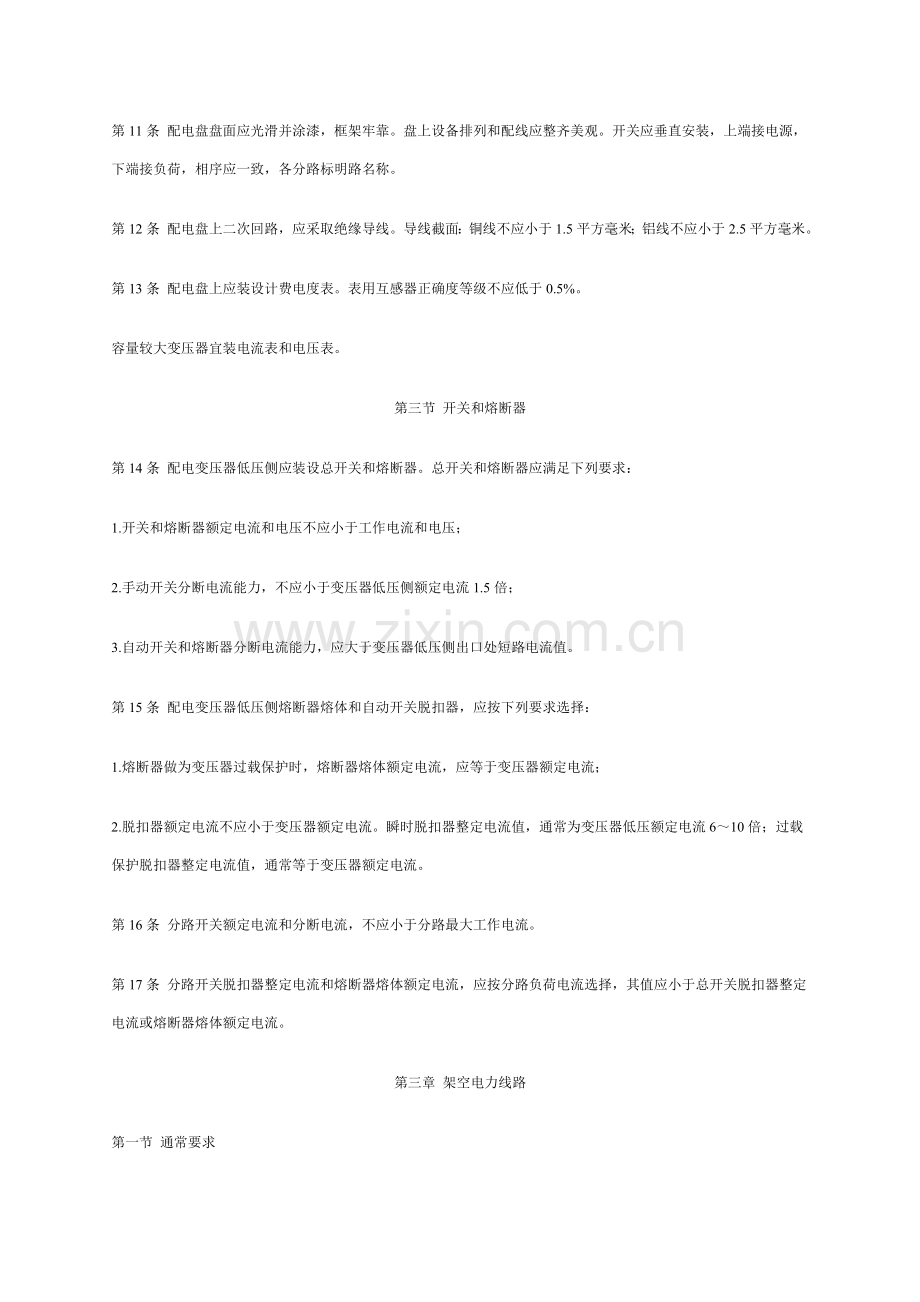

第11条 配电盘盘面应光滑并涂漆，框架牢靠。盘上设备排列和配线应整齐美观。开关应垂直安装，上端接电源，下端接负荷，相序应一致，各分路标明路名称。
第12条 配电盘上二次回路，应采取绝缘导线。导线截面：铜线不应小于1.5平方毫米；铝线不应小于2.5平方毫米。
第13条 配电盘上应装设计费电度表。表用互感器正确度等级不应低于0.5%。
容量较大变压器宜装电流表和电压表。
第三节 开关和熔断器
第14条 配电变压器低压侧应装设总开关和熔断器。总开关和熔断器应满足下列要求：
1.开关和熔断器额定电流和电压不应小于工作电流和电压；
2.手动开关分断电流能力，不应小于变压器低压侧额定电流1.5倍；
3.自动开关和熔断器分断电流能力，应大于变压器低压侧出口处短路电流值。
第15条 配电变压器低压侧熔断器熔体和自动开关脱扣器，应按下列要求选择：
1.熔断器做为变压器过载保护时，熔断器熔体额定电流，应等于变压器额定电流；
2.脱扣器额定电流不应小于变压器额定电流。瞬时脱扣器整定电流值，通常为变压器低压额定电流6～10倍；过载保护脱扣器整定电流值，通常等于变压器额定电流。
第16条 分路开关额定电流和分断电流，不应小于分路最大工作电流。
第17条 分路开关脱扣器整定电流和熔断器熔体额定电流，应按分路负荷电流选择，其值应小于总开关脱扣器整定电流或熔断器熔体额定电流。
第三章 架空电力线路
第一节 通常要求
第18条 线路路径和导线截面，可依据用电负荷发展计划确定。
第19条 路径选择应符合下列要求：
1.应和农村发展计划相结合，方便机耕，少占农田；
2.路径短，跨越、转角少、方便施工、运行和维修，努力争取经济合理；
3.应尽可能避开易受山洪、雨水冲刷地方。严禁跨越堆放可燃物、爆炸物场院和仓库。
第20条 线路设计气象条件，应依据当地气象资料(采取十年一遇数值)和周围已经有线路运行经验确定。如当地气象资料和附录一经典气象区靠近，通常采取经典气象区所列数值。
第21条 严禁利用大地作相线和零线。
第二节 导线
第22条 架空线路导线，应采取符合国家电线产品技术标准铝绞线，严禁使用单股铝线、破股(拆股)线和铁线。
第23条 铝绞线设计安全系数不应小于2.5。
第24条 导线截面选择应符合下列要求：
1.自变压器二次侧出口至线路末端许可电压损失为额定电压7%；
2.线路最大工作电流，不应大于导线许可载流量；
3.铝绞线最小截面为16平方毫米；
4.三相四线制零线截面，不宜小于相线截面50%；单相制零线截面应和相线截面相同。
第25条 导线有硬弯时，应剪断重接。导线在同一截面上不一样损伤面积，应按下列要求处理：
1.损伤面积占导线截面5～10%时，应用绑线绑扎；
2.损伤面积占导线截面10～20%时，应辅以同规格导线后绑扎；
3.损伤面积占导线截面20%以上时，应剪断重接。
第26条 导线接头应符合下列要求：
1.铝绞线接头应采取压接或绕接。绕接时，其搭接长度不应小于导线直径25倍；
2.新建线路，在同一档内，每根导线不应超出一个接头；
3.接头距导线固定点不应小于0.5米。
第27条 不一样金属、规格和铰向导线，严禁在档距内连接。
第28条 导线设计弧垂，各地可依据已经有线路运行经验，或参考经典气象区计算确定。考虑导线初伸长对弧垂影响，在紧线时，铝绞线应降低设计弧垂20%。各相导线弧垂应一致。
同一档距内，同层导线截面不一样时，导线弧垂应以其中最小截面弧垂确定。
第三节 绝缘子、横担及铁附件
第29条 直线杆通常采取针式绝缘子或瓷横担，耐张杆采取蝴蝶式绝缘子。零线应采取和相线相同绝缘子。
第30条 绝缘子铁脚和瓷件应结合紧密，铁脚镀锌良好，瓷件瓷釉表面光滑、无裂纹缺釉、破损等缺点。
第31条 线路横担应有足够机械强度，其规格通常大于：
角钢：50×50×5毫米；
方木850×80毫米；
圆木直径：80毫米。
第32条 木横担应进行防腐处理。铁担和铁附件通常应镀锌。
第33条 横担组装位置，通常装在受电侧。撑铁位置，通常装在面向受电侧左侧。
第34条 用螺栓连接构件时，应符合下列要求：
1.螺栓应经过各部件中心线，螺杆应和构件面垂直；用螺栓连接木构件时，应加垫铁；
2.螺母紧好后，露出丝扣不应少于2扣；
3.螺栓穿入方向；顺线路者从电源侧穿入、横线路者由左向右(面向受电侧)，垂直地面者，由下向上。
第四节 导线排列
第35条 导线通常采取水平排列。零线不应高于相线。零线应靠近电杆。假如线路周围有建筑物，零线应尽可能靠近建筑物侧。同一地域零线位置应统一。
路灯线不应高于其它相线和零线。
第36条 线路档距，通常采取下列数值：
集镇和村庄：40～50米；田间：50～70米。
第37条 导线线间距离，不应小于下列数值：
档距50米及以下0.1米；档距70米及以下0.5米。
第38条 低压线路和高压线路同杆架设时，横担间垂直距离不应小于下列数值：
直线杆： 1.2米
分支或转角杆： 1.0米。
低压线路不宜和两线一地高压线路同杆架设。
第39条 同杆架设低压多回线路，横担间垂直距离不应小于下列数值：
直线杆： 0.6米
分支或转角杆： 0.3米。
第40条 线路导线每相过引线、引下线和邻相过引线、引下线或导线之间净空距离，不应小于150毫米。导线和拉线、电杆间净空距离，不应小于50毫米。
第五节 电杆、拉线和基础
第41条 电杆宜采取钢筋混凝土杆或木杆，杆长通常为7.5米。
第42条 人工捣制钢筋混凝土电杆，混凝土标号不应低于200号，主筋不宜小于8×8。
第43条 钢筋混凝土电杆表面应平整光滑，不应有混凝土脱落、露筋、跑浆等缺点。放置地面检验时，不应有纵向裂纹，横向裂纹宽度不应大于0.2毫米，长度不超出二分之一周长。
环形电杆端部应用混凝土密封。
第44条 木杆应剥皮，杆身弯曲不应超出杆长2%，梢径不应小于100毫米。
木帮桩梢径不应小于160毫米，接腿搭接长度不应小于1.2米。搭接两端用穿钉固定。
第45条 木杆、木帮桩、木横担连接处，结合面应紧密。
木杆、木帮桩顶端均需切成斜面。木杆杆根、木杆、木横担切割、打孔等加工部位，均应时行防腐处理。
第46条 电杆埋设深度，通常为杆长六分之一。
第47条 架线后，杆身倾斜不应大于杆长1%，杆位横向偏离不应大于100毫米，转角杆及终端杆不应向受力方向倾斜。
第48条 转角、分支、终端、耐张和跨越等承力杆，均应装设拉线，拉线应固定在横担下0.1～
0.3米，和电杆夹角通常为45°；若受地形限制，可合适减小，但不应小于30°。
跨越道路水平拉线，对路面垂直距离不应低于5米，拉线柱倾斜角度为10°～20°。
第49条 拉线宜采取镀锌钢绞线，设计安全系数为2.0，截面不应小于16平方毫米。采取镀锌铁线时，设计安全系数为2.5，其直径和股数大于下列要求：
1.终端、分支、转角杆拉线；
导线截面为35平方毫米及以下时，用直径4.0×3股；
导线截面为50平方毫米及以上时，用直径4.0×5股；
2.拉线底把应按以下要求增加两股。
第50条 拉线底把应露出地面0.3～0.5米，入土部分应进行防腐处理。
第51条 拉线盘通常见150×250×500毫米钢筋混凝土预制块或坚硬石料，埋深通常和电杆埋深相同。
第52条 穿越或靠近导线拉线必需装设和线路电压等级相同拉线绝缘子。拉线绝缘子应装于最低导线以下，高于地面3.0米以上。
第六节 对地距离和交叉跨越
第54条 导线对地面和交叉跨越物距离，应按导线最大弧垂条件计算；导线对平行物水平距离；应按最大风偏计算，并计及导线初伸长和设计、施工误差。
第55条 导线对地面、水面、建筑物及树木之间最小垂直和水平距离，应符合下列要求：
集镇、村庄： 6米；
田间： 5米；
交通困难地域： 4米；
步行能够达成山坡： 3米；
步行能够达成山坡： 3米；
步行不能达成山坡、峭壁和岩石： 1米；
不能通航河海(至冰面)： 5米；
不能通航河湖(至最高洪水位)： 3米；
建筑物(垂直)： 2.5米；
建筑物(水平)： 1.0米；
树木(垂直和水平)： 1.0米；
第56条 电力线路和弱电线路交叉时，电力线路应架设在弱电线路上方；电力线路电杆应尽可能靠近交叉点，但不宜小于7米。交叉角应符合表3-1要求。
表3-1 电力线路和弱电线路交叉角

第57条 线路和铁路、道路、通航河道、管道、索道及多种架空线路交驻或靠近，应符合表3-2要求。

表3-2 架空电力线路和多种工程设施交叉靠近时基础要求

注：低压架空电力线路和二、三级弱电线路、低压线路、公路交叉跨越导线最小截面要按本规程第
24条要求实施，导线支持方法不限。
第四章 地埋电力线路
第58条 地埋电力线路导线，必需符合农用地下直埋铝芯塑料绝缘电线技术标准(见附录五)。严禁用一般型塑料绝缘电线替换。
第59条 线路埋设，必需和农村发展计划相结合。导线截面选择，应满足本规程第24条1、2、4项要求。
第60条 导线埋设深度宜在浆土层以下，通常大于0.8米。沟底应平直，无尖硬 杂物，出现高差时应作平滑斜坡。
第61条 导线埋设前，必需浸水一小时，用2500伏摇表摇测1分钟，其绝缘电阻值不应小于一公里10兆欧。
第62条 在周围环境温度低于0时，不宜敷设导线。放线时，导线不应和地面摩擦，预防扭折、打卷和其它机械损伤。接线箱引线位置、上下坡和接头处，应留有裕度并作伸缩弯。
第63条 导线通常水平埋设，线间距离50～100毫米。转角时，导线弯曲半径不应小于150毫米。
第64条 导线接头，通常采取压接或绕接。多芯导线接头部位，应相互错开。接头处绝缘层和护套层恢复，通常见塑料带涂上粘合剂或用塑料粘胶带包扎6～10层。
第65条 回填土前，应查对相序，做好路径、接头和标志和交叉处防护。
第66条 回填土应自放线端开始，不应多处同时进行。导线周围应填松软细土，覆土200毫米后，用2500伏摇表复测导线绝缘电阻值，如和埋设前相比有显著下降时，应查明原因进行处理。
第67条 导线引出地面部分，应全部加装保护管，保护管埋深不应小于0.5米。
第68条 分支和终端处，应装设牢靠可靠地面接线箱，箱内装有开关和保护溶丝。
第69条 地埋电力线路和其它地下工程设施平行、交叉许可最小距离，应符合表4-1要求：
表4-1 地埋电力线路和其它地下工程设施平行、交叉

表中括号内数字是指地埋线路导线，有穿管保护或加隔板最小距离。
第70条 地埋线路穿越铁路、公路时，应加装保护管，管内导线不得有接头。
第五章 接户线和进户线
第71条 从低压电力线路到用户室外第一支持点一段线路，或由一个用户接到另一个用户线路，称为接户线。每一照明接户线总熔丝不应大于10安。
接户线档距不应大于25米。超出25米时，应装设接户杆。沿墙敷设接户线，档距不应大于6米。
第72条 接户线应采取绝缘电线，导线截面按许可载流量选择。导线最小许可截面应符合表5-1要求。
第73条 接户线最小线间距离通常大于下列数值：
自电杆上引下为150毫米；
沿墙敷设为100毫米。
第74条 自电杆上引下接户线，两端均应绑扎在绝缘子上。绝缘子和进线支架应按下列要求选择：
1.导线截面在16平方毫米以下时，宜采取针式绝缘子，支架宜采取大于50×5毫米扁钢或50×50毫米方木；
2.导线截面在16平方毫米及以上时，应采取蝴蝶式绝缘子，支架宜采取小于于50×50×5毫米角钢或60×60毫米方木。
表5-1 接户线最小许可截面(平方毫米)

第75条 接户线对地面垂直距离不应小于2.5米，不然应装接户杆。木接户杆稍径不应小于7
0毫米。
第76条 接户线对街道垂直距离，在导线最大弧垂时，不应小于下列数值：
通汽车、大车街道 5.0米；
不通车人行道 3.0米。
第77条 接户线和建筑物相关部分距离不应小于下列数值：
和接户线下方窗户垂直距离： 0.3米；
和接户线上方阳台或窗户垂直距离： 0.8米；
和窗户或阳台水平距离： 0.75米；
和墙壁构架距离： 0.05米。
第78条 接户线和通讯线或广播线交叉时，两线间垂直距离不应小于下列数值：
接户线在上方时： 60厘米；
接户线在下方时： 30厘米；
第79条 由接户线引到用户室内第一支持点一段导线，称为时户线。时户线应采取绝缘导线，其截面按导线许可载流量选择。
第80条 进户线进屋前应做滴水弯，对地距离小于2米时应加装绝缘护套。
第81条 进户线应装设熔丝盒。进户线和通讯线和广播线必需分开进户。穿墙时，应套装硬绝缘管，绝缘管应内高外低，露出墙壁部分不应小于10毫米。
第六章 室内配线
第一节 通常要求
第82条 室内配线应采取橡胶和塑料绝缘电线，导线截面应按许可载流量选择。最小许可截面：铜线1.0平方毫米；铝线1.5平方毫米。
第83条 室内配线装置应依据使用环境选择：
1.在干燥场所，宜采取瓷夹板或瓷珠配线。易触及到地方，宜采取槽板配线；
2.在潮湿场所，宜采取瓷瓶配线。易触及到地方宜采取管内配线。
3.在有腐蚀、易燃、易爆和尤其潮湿场所，应采取管内配线。
第84条 严禁采取一线一地和两线一地配线方法。
第二节 导线明敷设
第85条 采取瓷夹配线导线截面不宜大于6平方毫米，瓷夹间距离为0.8～1.0米，导线对敷设面距离不应小于5毫米；水平敷设导线，对地面距离不应小于2.5米；垂直敷设引到开关或插座上时，对地面垂直距离不应低于1.3米。
第86条 采取瓷珠配线导线截面不宜大于16平方毫米，瓷珠间距离不应大于2.5米，线间距离不应小于50毫米，导线对地面距离不宜小于2.5米。
第87条 16平方毫米以上导线应采取瓷瓶配线，线间距离及导线对建筑物距离不应小于表6-1要求。
表6-1 线间及导线对建筑物最小许可距离

第88条 采取槽板配线导线截面不应大于6平方毫米。槽板每一槽内只能配一根导线，槽板内不应有接头。
第89条 采取瓷夹或瓷珠配线时，应在分支、转角、开关和灯具等连接处，加装瓷夹或瓷珠。
第90条 导线穿过墙壁时，宜套装硬绝缘管；穿过楼板时，楼上距地面1.3米以下部分，应套装钢管或硬塑料管保护。导线相互交叉时，交叉处线间距离不应小于10毫米，不然应穿绝缘管隔离。
第91条 导线应绑扎在瓷珠或瓷瓶外侧或同一侧。转角时，导线应绑扎在转角外侧。
导线连接通常采取绕接或瓷接头连接，接头应用绝缘带包扎好。
第三节 管内配线
第92条 明管配线，钢管壁厚不应小于1.0毫米。装于潮湿、易腐蚀场所明管，和埋在混凝土内暗管、钢管壁厚不应小于2.5毫米。管壁应经过除锈和防腐处理。
采取硬塑料管配线时，明敷设管壁厚不应小于2毫米；暗敷设管壁厚不应小于3毫米。在易燃、易爆场所，明敷设时，严禁使用硬塑料管配线。
第93条 钢管或硬塑料管管径选择，管内导线截面总和(包含绝缘层)不应超出管子有效面积40%，最小管径不应小于13毫米。
第94条 管子转角处弯曲半径，通常大于管子外径6倍；敷设于混凝土内时，其弯曲半径不应小于管子外径10倍。管子弯曲度不应小于90度。
第95条 明管应采取管卡固定。钢管管卡间距离通常小于2.5米；当管子外径大于50毫米时，管卡间距离可小于3.5米。硬塑料管管卡间距离：管径在20毫米以下为1米，管径在20～40毫米为1.5米，管径在40毫米以上为2米。
第96条 钢管和钢管之间或钢管和接线盒之间，通常采取丝扣连接。硬塑料管之间可采取套接或捍接。
第97条 采取钢管配线时，同一回路导线必需穿在一根管内。不一样电压回路，严禁同管敷设。管内导线不得有接头。
第98条 采取钢管或硬塑料管配线遇有下列情况时，均应加装中间分线盒或接线盒：
管子长度 弯曲数
30米 0
20米 1
12米 2
8米 3
第99条 配线管和各各管道最小平行、交叉距离应符合表6-2要求。
表6-2 配线管和多种管道最小距离(米)

第七章 照明装置
第100条 一般照明通常采取额定电压220伏。在触电危险性较大场所局布照明和手提照明，应采取36伏及以下安全电压。
第101条 灯具应符适用电电压等级和环境条件要求；通常可采取一般灯具；尤其潮湿场所和露天照明，应采取防水灯具；易燃、易爆场所，应采取防爆灯具。
第102条 照明灯通常采取拉线开关或墙壁开关，开关应装在火线上，并用圆木台固定。安装高度距地面不应小于下列数值：
拉线开关为1.8米；
墙壁开关为1.3米。
第103条 采取螺口灯头时，火线必需接在灯头顶芯上；灯泡拧好后，金属部分不应外露，不然应加安全圈。
第104条 吊灯线通常采取多股铜芯软线，其截面不应小于0.2平方毫米。灯头距地面不应小于2.0米。在特殊情况下可降低到1.5米。
第105条 每只灯应装设吊线盒，吊线盒装在圆木台上。灯头和吊线盒和吊灯线连接处，均应打一背扣，以免接头受力。
第106条 日光灯管应用灯座固定在灯架上，不应使用导线直接接灯脚。
第107条 采取36伏及以下电压用电电器，应采取双线烊变压器。严禁使用自耦变压器。
变压器外壳、铁芯和次级线圈均应接地。
第108条 田间诱蛾灯(黑光灯)装置，应符合下列要求：
1.每盏诱蛾灯回路，均应装设开关和熔丝保护，灯具及其附件安装防雨罩；
2.引入灯具灯头线对地距离低于2.5米时，应加装绝缘护套；
3.高压诱蛾灯带电部分，应安装预防人体靠近保护网栏。
第八章 电动机及其隶属装置
第109条 电动机型式，应和周围环境及所拖动机械性能相合适。容量应和被拖动机械功率配套。
第110条 固定使用电动机，基础应牢靠，基础重量通常为电动机重量2.5倍。
第111条 每台电动机应有单独操作开关，安装地点应便于操作，安装高度距地面通常为1.5米。
第112条 电动机和隶属装置引线截面，按导线许可载流量选择，导线最小截面不应小于：铝线2.5平方毫米，铜线1.5平方毫米。引线应用套管保护。
第113条 电动机、电焊机等低压电器设备绝缘电阻不应小于0.5兆欧(用500伏摇表)。
第114条 公用电网供电农用电动机采取全压起动方法时，应满足下列要求：
1.单台鼠笼型电动机容量不宜超出配电变压器容量30%；
2.起动时，电动机端子剩下电压，不应低于额定电压60%；
3.起动时，在同一台配电变压器供电范围内运行其它用电设备，其端子剩下电压，不应低于额定电压75%。
如不能满足上述条件之一者，则应采取降压起动方法。
第115条 全压起动操作开关，按下列要求选择：
1.装在线路末端，容量在7千瓦及以下电动机，通常采取瓷底胶盖闸刀开关，其额定电流奕为电动机额定电流3倍；
2.14千瓦以下电动机，宜采取铁壳开关，额定电流不应小于电动机额定电流2倍；
3.采取自动开关和起动器时，其额定功率不应小于电动机额定功率。
第116条 电动机应装设短路保护装置，短路保护通常采取熔断器或自动开关。熔断器额定电流按熔体额定电流选择。
第117条 鼠笼型电动机全压起动时，熔体额定电流按下列方法选择：
1.单台电动机熔体额定电流，通常为电动机额定电流1.5～2.5倍；
2.多台电动机共用熔体额定电流，按下式选配：
熔体额定电流=1.5～2.5×最大一台电动机额定电流+其它电动机额定电流之和；
3.选出熔体额定电流应小于上一级熔体额定电流。
第118条 采取自动开关作为电动机短路保护时，瞬时脱扣器整定电流按下列要求整定：
1.当单台电动机时，自动开关瞬时脱扣器动作电流整定值为电动机起动电流1.35倍(DW型开关)或1.7倍(DZ型开关)。
2.当多台电动机时，自动开关瞬时脱扣器动作电流整定值为：
瞬时脱扣器动作电流整定值=1.3×最大一台电动机起动电流+其它电动机工作电流总和。
第119条 电动机降压起动设备，通常采取星三角降压起动器或自耦减压起动器。降压起动设备前应装设开关和熔断器。降压起动设备额定功率应等于电动机额定功率。
第120条 30千瓦以上电动机，应装设过负荷和低电压保护装置，操作盘宜装有电流和电压表。
第121条 电动机过载保护电流整定值，按以下要求选择：热继电器和自动开关热脱扣器整定电流值，通常为电动机最大工作电流，但应躲过电动机起动电流。
第122条 移动式电器及其隶属装置应符合下列要求：
1.引线应采取带接地芯线橡胶或塑料护套电缆；
2.引线接地芯线必需和电动机外壳可靠连接；
3.应采取含有接地极插座和插头，插座接地极必需可靠接地；
4.移动插座前应装设开关和熔断器。
第九章 接地和防雷保护装置
第123条 为了确保人身和设备安全，电力设备下列金属部分，均应接地或接零：
1.电动机、变压器、电器、携带式和移动式用电电器金属底座和外壳；
2.电力设备传动装置；
3.电流互感器二次线圈；
4.配电盘金属框架及木盘上设备和仪表金属外壳；
5.靠近带电部分金属围栏；
6.电力配线钢管。
下列情况能够不接地：
1.安装在已接地配电盘上电气测量仪表、继电器和其它低压电器外壳；
2.36伏及以下用电设备。
第124条 配电变压器低压侧中性点可直接接地或不接地：
1.中性点不接地配电变压器，应装设能快速自动地切除接地故障装置。电力设备应采取保护接地；变压器中性点应加装击穿保险器；
2.中性点直接接地配电变压器，电力设备通常采取保护接地；当用电设备集中时，也可采取保护接零，但应在线路首端和终端作反复接地；
3.同一台变压器供电电力设备，不应同时采取接零、接地两种保护方法。
第125条 电力设备接地电阻数值，应符合下列要求：
1.保护接地电阻通常小于4欧；当配电变压器总容量不超出100千伏安时，接地电阻值可小于10欧；
2.反复接地电阻值，通常小于10欧；当配电变压器总容量不超出100千伏安，且反复接地不少于三处时，反复接地电阻值可小于30欧。
第126条 不一样用途和不一样电压电力设备，除另有要求者外，可使用一个总接地体，接地电阻值应符合其中最小值要求。
第127条 接地体应充足利用和大地有可靠连接自然接地体，如配线钢管、自来水管和建筑物金属构架等。接地电阻符合要求时，通常不另敷设人工接地体。
第128条 人工接地体应符合下列要求：
1.垂直接地体所使用钢管，其壁厚不应小于3.5毫米；角钢厚度不应小于4毫米。垂直接地体不宜少于2根(架空线路接地装置除外)，每根接地体长度不宜小于2米，极间距离通常为长度二倍，顶端距地面0.6米；
2.水平接地体所采取扁钢厚度大于4毫米，截面大于48平方毫米，圆钢直径大于8毫米，深埋大于0.6米。
第129条 接地线应符合下列要求：
1.中性点直接接地系统中，接地线和零线不应小于相线截面二分之一；
2.接地线通常采取钢质，其扁钢截面大于48平方毫米，圆钢直径大于8毫米。严禁在地下用裸铅线作接地线。采取铜、铝接地线时，最小截面不应小于表9-1所列数值：
表9-1 铜或铝接地线最小截面(平方毫米)

3.当利用金属架构、管配线钢管、上下水道钢管等作接地线时，应确保全长为完好电气通路，不然应另敷接地线。
第130条 零线同时兼作接地回路时，不应在零线回路中装设开关和熔断器。
第131条 接地装置连接应符合下列要求：
1.接地装置连接应焊接，其搭接焊长度为扁钢宽度2倍或圆钢直径6倍；
2.接地线和电力设备连接，可用螺栓连接或焊接，用螺栓连接时，应加装防松螺帽或防松垫片。
3.电力设备每个接地部分，应采取单独接地线和接地体或接地干线连接，严禁一个接地线串联多个需要接地设备。
第132条 携带式用电设备应用专用芯线接地，此芯线严禁同时经过工作电流。严禁利用其它用电设备零线接地，零线和接地线应分别和接地网相连。
第133条 携带式用电设备接地芯级，应采取多股软铜线，其截面不应小于1.5平方毫米。
第134条 移动式电力设备接地装置，应符合固定式电力设备要求。
第135条 在多雷区(年平均雷电日大于30日地域)和易受雷击地段，变压器低压测每个相线上宜装设低压避雷器。
第136条 在多雷区或易受雷击地段和人员集场所，如教室、剧院、礼堂等，其接户线绝缘子铁脚宜接地，接地电阻不宜大于30欧，但在50米以内另有低压接地点时，铁脚可不作接地。
第137条 在多雷区或易受雷击地段，直接和架空线相连电度表和架空线路和地埋线路连接处，宜装设保护间隙或避雷器。
第十章 临时用电
第138条 临时用电是指基建工地、农田基础建设和非正常所景旱、排涝等用电。时间通常不超出六个月。临时用电不包含农业周期性季节用电，如脱粒机、小电泵、黑光灯等移动式电力设备。
第139条 临时架空线路应满足下列要求：
1.导线绝缘良好，最小截面为6平方毫米；
2.导线对地距离不低于3米；
3.档距不超出25米；
4.最小线间距离200毫米；
5.木杆梢径大于70毫米。
第140条 在电源和用电两端，应装设开关箱。开关箱应防雨，对地高度不低于1.5米。
第141条 临时线路严禁跨越铁路、公路和一、二级通讯线路。
第十一章 运行和检修
第一节 巡视和检验
第142条 为了掌握电力设备健康情况，立即发觉和消除缺点，预防事故，确定检修内容，确保安全运行，必需对电力设备定时进行巡视和检验。
第143条 巡视和检验周期：
1.配电室(箱)每七天巡视检验一次；
2.架空电力线路每个月巡视检验一次。地埋电力线路每六个月巡视检验一次，每十二个月测定绝缘电阻一次；
3.接户线和照明装置，每季巡视检验一次；
4.电动机及其隶属装置长久停用或检修后，在使用前应时行检验。运行中电动机及其隶属装置，每个月应巡视检验一次；
5.接地装置每十二个月在干燥季节应时行一次检验。每五年必需测定一次接地电阻值；
6.触电保安器每七天应检验试验一次。
第144条 每十二个月在农业用电高峰季节，应增加巡视检验次数。大风、雨、雪和冰雹后，应进行特殊巡视。事故停电和触电保安器动作，应查明原因。
第145条 配电窗(箱)巡视检验内容：
1.配电室(箱)是否漏雨，门、窗是否完整；
2.表计、开关和熔断器有没有损坏；
3.各部接点有没有松动、发烧和烧坏现象；
4.触电保安器动作是否灵敏。
第146条 电力线路巡视检验内容：
1.架空电力线路下面，有没有盖房和堆放谷物、柴草等易燃物；
2.架空、地埋线路周围，有没有打井、修渠、整地、挖坑取地、开山放炮、雨水冲刷等威胁安全运行情况，地埋线路标志有没有损坏或遗失；
3.线路和交叉跨越物和树木等距离是否符合要求；
4.接线箱是否完整，有没有漏雨；
5.导线是否有损伤、断股，导线上有没有抛挂物；
6.各相导线弧垂是否过紧和均匀，对地距离是否符合要求；
7.过引线及引下线是否和电杆、横担、拉线有碰触现象；
8.导线、过引线、引下线接头是否良好；
9.绝缘子、瓷横担是否有脏污、裂纹、破损现象，绝缘子铁脚和瓷横担穿钉有没有歪曲和松动，绑线有没有松脱；
10.铁附件有没有脱母及松动现象；
.有没有电杆倾斜、基础下沉、水泥杆混凝土剥落露筋木杆腐朽现象；
12.横担是否歪斜，木担是否腐朽，铁担是否锈蚀；
13.拉线有没有松弛、断股、锈蚀、底把上拔、受力不均、拉线绝缘子损伤等现象。
第147条 接户线、室内配线及照明装置巡视检验内容：
1.导线绝缘是否破损、露芯，固定是否牢靠，有没有私拉乱接现象；
2.照明装置是否完整，对地距离是否符合要求；
3.进户开关和熔丝盒是否完整，熔丝是否合格；
4.开关是否接在火线上，螺口灯头丝扣是否接在零线上。
第148条 电动机及隶属装置巡视检验内容：
1.引进线绝缘是否良好，接头是否牢靠，外壳接地是否可靠，地脚螺丝是否松动；
2.开关触头及各部连接点接触是否良好，熔丝是否齐全合格；
3.起动赔偿器是否完整，油位是否合乎标准，绝缘油有没有变质；
4.转子转动是否灵活，有没有和定子摩擦杂音、轴承润滑油是否适中；
5.用500伏摇表摇测绝缘电阻值不应低于0.5兆欧；
6.运行中电动机最大许可温升是否超出铭牌要求，如无要求，定子铁芯子最大温繁荣昌盛不应超地55℃，最高温度不应超出95℃，轴承最大许可温度不应超出100℃；
7.运行中电动机有没有振动和杂音；
8.电动机有没有过负荷，不平衡电流是否超出额定电流105%。
第149条 巡视检验结果，应作具体统计，对严重危及人身和设备安全，必需立即停电，修复后再送电。通常缺点，应列入检修计划，定时修复。
第二节 维护和检修
第150条 低压电网应有平面部署图、设备档案和巡视、检修、事故统计。
第151条 每十二个月春灌前，应对电力设备进行一次全方面检修。
第152条 电力线和接户线关键检修内容：
1.更换和补强断股导线，处理接触不良接头，更换松脱绑线；
2.调整导线弧垂，调整过引线、引下线对地面和相邻部件距离；
3.清扫和更换不合格绝缘子；
4.调整松弛拉线，紧固各部件螺母；
5.补强和更换电杆、横担和接户线支架；
6.调整倾斜电杆和横担，对杆根进行培土、扎实和木杆杆根防腐处理；
7.修剪线路周围树枝；
8.修补和更换绝缘损坏接户线。
第153条 配电室(箱)关键检修内容：
1.修理漏雨配电室(箱)和损坏门窗；
2.清扫配电盘，修理损坏设备和仪表；
3.更换和紧固各部接线端子；
4.修理损坏绝缘引线。
第154条 室内线和照明装置关键检修内容
1.修补和更换破损绝缘线和灯具；
2.紧固和更换破损绝缘瓷件。
第155条 电动机检修每六个月应进行一次，但用在灰尘较多场所，应合适增加检修次数，其关键检修内容：
1.清扫各部灰尘；
2.烘干受潮定子线圈和定子端部涂绝缘漆；
3.更换磨损轴承或加润滑油；
4.检修起动设备触头和各部连接点。
第三节 事故处理
第156条 当发觉有些人触电，应立即使触电者脱离电源，进行现场抢救。严禁打强心针。
第157条 发觉设备烧坏、倒杆、断线和电气失火，应立即断开电源，进行抢修。
第158条 电动机运行中，当一相熔丝熔断、电流过大、所拖动机械损坏和发生起火、冒烟、强烈振动时，应立却断开电源。
第159条 发生人身触电伤亡、电气失火、倒杆断线和电动机烧毁等重大事故，应查明原因，写出事故分析汇报，并报上级管电部门。
第十二章 安全操作
第一节 通常要求
第160条 农村电工应含有下列条件：
1.工作责任心强、热心为人民服务；
2.身体健康；
3.含有相当初汉字化程度，有一定电工知识，熟悉相关规程，掌握基础操作技能和触电抢救法。
第161条 农村电工，须经社、队推荐，县电力部门审查，并经培训考试合格，发给电工证后，方能从事电工作。
电工应保持稳定，更换电工应取得电力部门同意。
第162条 社、队、企业等单位，应依据工作需要，给电工配置以下安全工具和仪表：
绝缘手套、绝缘鞋、绝缘捧、升降板(或脚扣)、安全带、安全帽、接地线、验电器、标示牌、摇表、钳型电流电压表、万用表、手电筒及常见电工工具。保安工具应由电工妥善保管，定时试验，不得使用不合格工具进行作业。
第163条 电工在线路和用电设备上工作，均应停电进行。严禁带电接火、修理和移动电气设备。
第164条 停、送电必需有严格制度。停电后，必需在开关把手上挂“严禁合闸、有些人工作”标示牌，配电室(箱)门应加锁，钥匙由操作人保管。
严禁传信、约时或打信号停、送电。
第165条 线路停电后，应首先验电，证实确已停电，并在工作地段两侧接地线后，方可进行工作。
第166条 电工在工作前严禁喝酒，工作中严禁赤臂、赤脚。
第二节 设备巡视
第167条 巡视线路时，严禁登杆；发觉导线断落，应派人看管，任何人不准靠近断线地点，并应立即停电处理。
第168条 电动机值班人员，不准披散衣服，女同志发辨应盘好并戴好工作帽。线路停电后，应将电动机开关拉开。
第169条 使用手电钻时，应带绝缘手套或站在绝缘台上。
第三节 倒闸操作
第170条 停电时，应先拉开分路开关，后拉总开关。送电时次序相反。
第171条 配电盘前通常设有绝缘台(或绝缘垫)。操作开关时，应站在绝缘台或绝缘垫上，面部应避开开关正面。
第172条 夜间操作，应有照明。雷电时，应尽可能避免合闸操作。
第四节 邻近或交叉带电线路工作
第173条 凡在带电电力线路周围工作时，必需做到：
1.在任何情况下，对不一样电压等级带电导体，应满足表12-1安全距离：

表12-1 不一样电压等级带电导体安全距离

2.架设及拆放导线，均必需接地。
第174条 和10千伏线路同杆共架或低压多回路同杆共架线路，放线和紧线时，均必需全部停电进行。进行其它工作时，可不停电，但工作人员距带电导线垂直距离不应小于0.7米。
第175条 在低压带电线路交叉档内放落或架设导线时，必需停电进行。
第176条 在穿越或邻近10千伏及以上带电线路进行工作时，必需事先和电力部门联络，提出安全方法，经电力部门同意后，方可进行工作。必需时，电力部门应派人到现场监护或将线路停电并按地。
第五节 杆上工作
第177条 登杆前，必需检验杆根和拉线是否牢靠。新立电杆，在杆基回堤土未扎实前严禁登杆。
第178条 登杆前，应详检验登杆工具。杆上工作应系上安全带。不许把安全带系在杆顶或横担上。
第179条 杆上工作，应用绳索传输工具及材料。工作人员应带安全帽。
第180条 在转角杆上折松导线时，严禁工作人员站在内角侧。
第181条 遇有雷雨及五级以上大风时，严禁在杆上工作。
第六节 立杆和撤杆
第182条 立、撤电杆时，应有专员统一指挥，在电杆起立和倒落过程中，杆下不许有些人逗留。
第183条 立杆时，必需在杆坑完全填平扎实后，才能撤消拉绳。撤杆时，挖杆基前，应先绑好拉绳，挖土后严禁登杆。
第184条 在街道或居民区立、撤电杆时，必需有预防行人车马靠近安全方法。
第七节 撤紧线
第185条 撤、紧线遇有交叉跨越多种线路、铁路及公路时，应事先取得相关部门同意，并做好安全方法(如搭好可靠跨越架，在路口设专员持信号旗看管等)。
