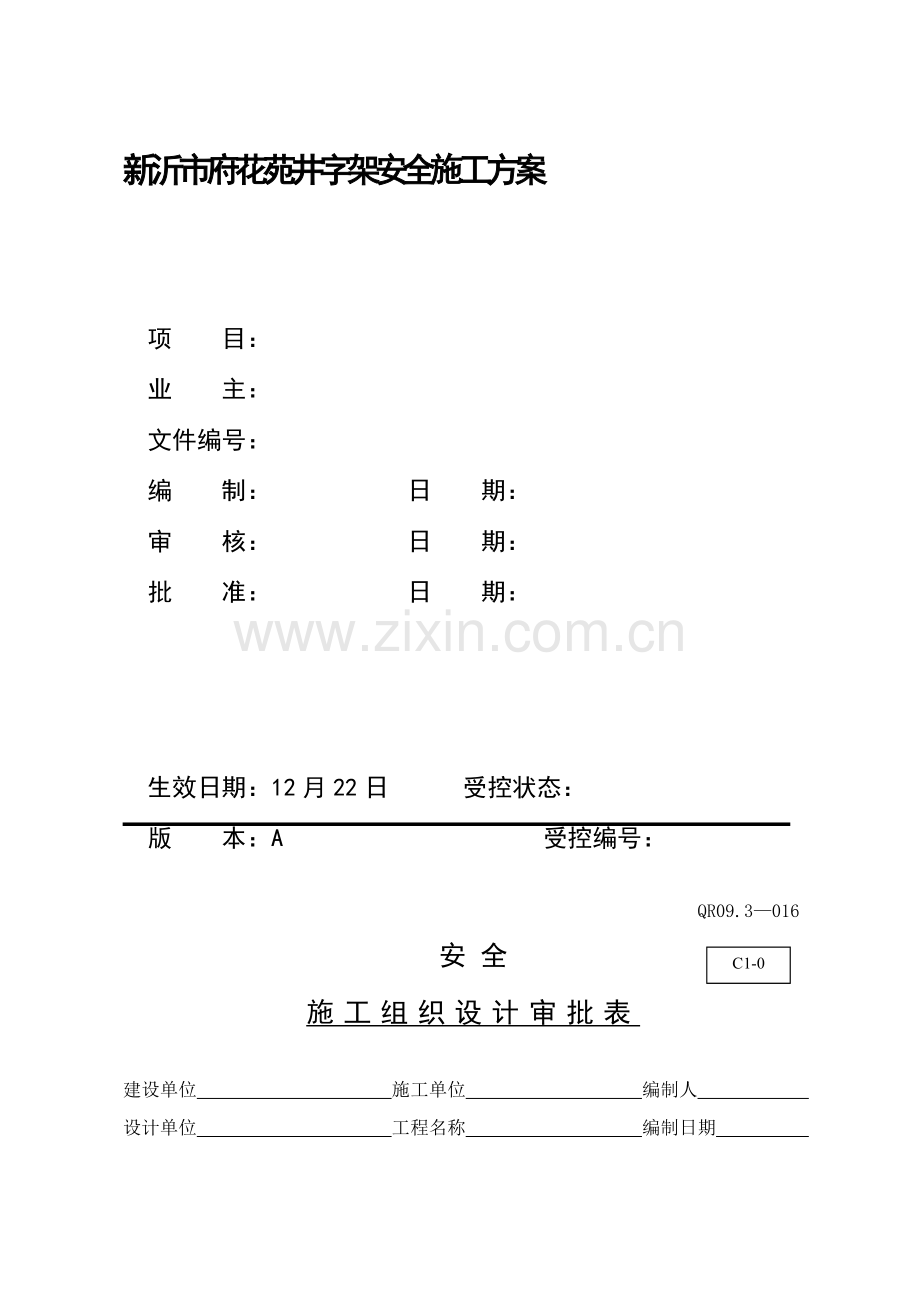

新沂市府花苑井字架安全施工方案

项 目：
业 主：
文件编号：
编 制： 日 期：
审 核： 日 期：
批 准： 日 期：

生效日期：12月22日 受控状态：
版 本：A 受控编号：

QR09.3—016
C1-0
安 全

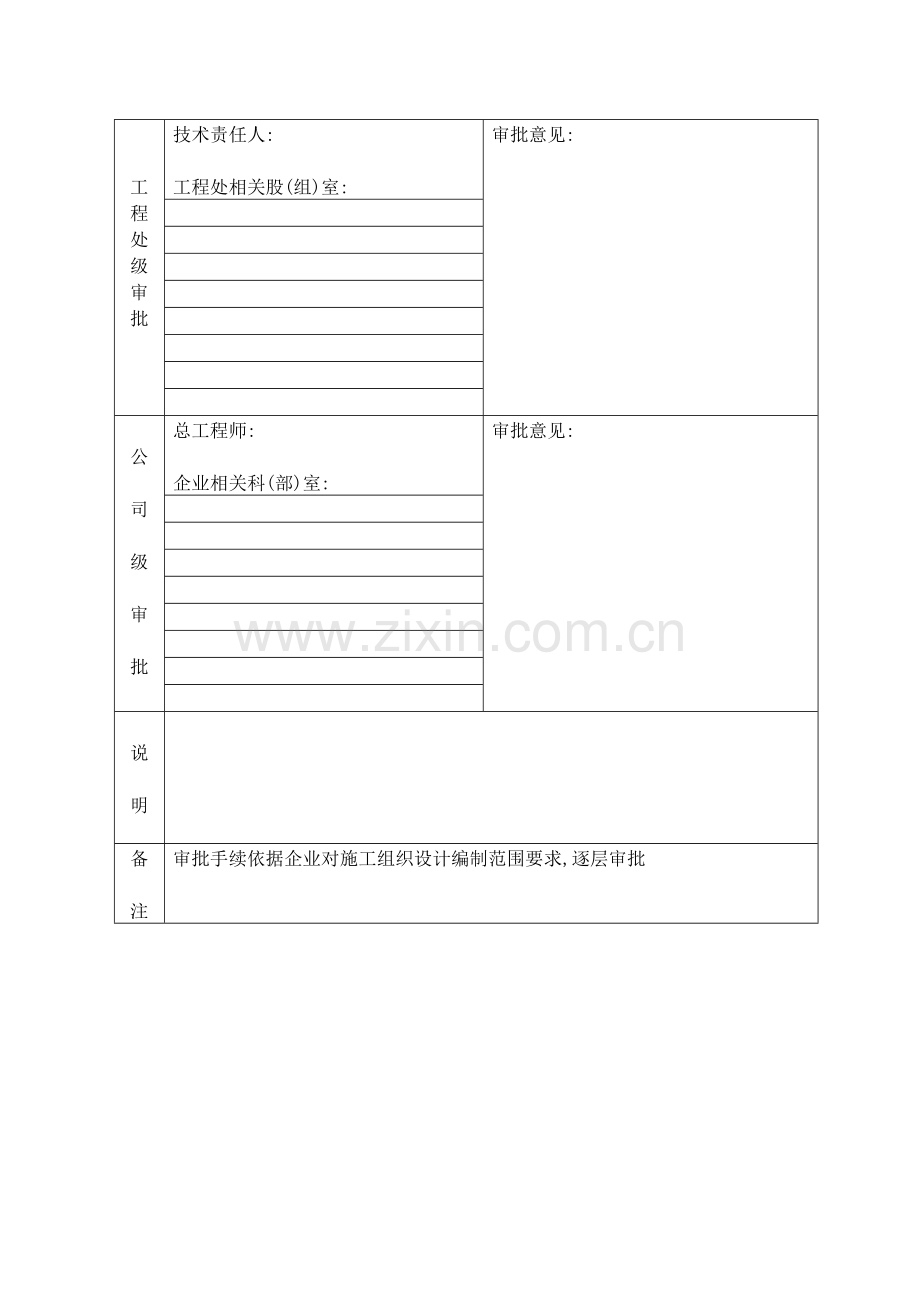

施工组织设计审批表

建设单位 施工单位 编制人
设计单位 工程名称 编制日期

工
程
处
级
审
批

技术责任人:

工程处相关股(组)室:
审批意见:

公

司

级

审

批
总工程师:

企业相关科(部)室:
审批意见:

说

明

备

注
审批手续依据企业对施工组织设计编制范围要求,逐层审批

目 录

一、概述…………………………………………………… 2
二、搭设人员……………………………………………… 2
三、基础…………………………………………………… 2
四、架设…………………………………………………… 2
五、滑轮选择……………………………………………… 3
六、卷扬机………………………………………………… 3
七、钢丝绳保护方法……………………………………… 3
八、井字架天梁设置要求………………………………… 4
九、井字架卸料口和楼层之间用钢管…………………… 4
十、井架内外八字撑按下列要求实施…………………… 4
十一、其它防护要求……………………………………… 4
十二、验收维修保养……………………………………… 5
十三、实施规范…………………………………………… 6

井字架搭设安全生产方案

一、概述
二、搭设人员
1、本工程井字架搭设作业由3名经培训合格井架架设工担任。
2、按需要配置安全带二根，工具袋二只，板手4把（梅花板手）绳索若干根。
3、作业人员严格遵守安全纪律，正确佩戴劳动用具（二米以上作业，做到佩戴安全带，扣好保险钩），不酒后上岗，不往上和往下抛扔物件。
三、基础
1、基础开挖定点部位土质情况确定深度，标准上下挖50cm左右，按底座尺寸，打好轧桩（八根）轧桩材料，选择75×75mm 角钢。轧桩深度确保在砼基础浇筑后不少于1.2m ,桩上部和井架底盘连接牢靠。
2、浇捣基础。轧桩打入后，基坑底部用道渣摊铺10cm ，扎设Ф10 a150m/m（双向）网筋，使用C20砼进行浇筑（厚度不少于350 mm）基础表面水平偏差小于10 mm，基础承载为大于8Kpd。
四、架设
1、井架架设至11米时，立即在四角设置临时缆风绳，该缆风绳待固定缆风绳和附墙支撑设置后方可拆除。（井架在附墙支撑设置前设上下二组）
2、缆风绳选择直径≥9.3 mm 圆股钢丝绳,缆风绳和架体联结需用吊耳和卸夹,并用3只以上匹配绳卡扣紧,和地面成45°夹角。
3、缆风绳地锚采取Ф48 mm 壁厚≥3.5 mm 钢管，双根并列，使其能同时受力，锚桩之间间距大于1m ，打入深度不少于1.5 m。
4、注意井架立柱垂直稳定，使其垂直偏差不超出‰，接头相互错开，同一平面上不得超出2个。
五、滑轮选择
1、选择和钢丝绳相匹配深糟和无破损合格产品。
2、滑轮直径满足钢丝绳直径25倍要求。
六、卷扬机
1、卷扬机机座后开槽埋设地锚，地锚埋深不少于1.5 m ，上端用钢丝绳、绳卡等和卷扬机连接，机座前部打轧桩2根，做到前顶后拖并浇筑平稳砼基础，使卷扬机安置稳固。
2、卷扬机绳筒立即安设绳筒防护。
3、卷扬机和井字架之间距离满足无槽绳筒不少于20倍 ，有槽绳筒大于15倍要求。
4、卷扬机土方搭设牢靠防护（防雨）棚，并作好保护反复接地。电阻小于10Ω。
5、卷扬机操纵采取36V安全电压，使用按钮开关。
6、卷扬机操作棚按确保有良好视线位置进行部署。
七、钢丝绳保护方法
卷扬机和井字架地轮之间钢丝绳：a. 用砖块砌筑地槽，并预埋好滑轮架，预防钢丝绳和地面磨擦。b. 地槽上面用钢筋焊接网格预防建筑垃圾和杂物和钢丝绳接触，又便于对钢丝绳状态进行检验。
八、井字架天梁设置要求
按JGJ59-99标准要求，吊篮提升必需要根据双股提升方法进行吊运，故吊篮上方必需安置滑轮，这么就会出现观天轮和吊篮滑轮槽口会发生偏差，造成钢丝绳磨损，为了预防以上情况发生，故天梁架设位置，应采取以下方法：1、天梁两头搁置点必需向架体上部角钢柜中间移位布设。2、移位后天梁搁置角钢应调换成槽钢，并采取八掌撑，加强其刚度。
九、井字架卸料口和楼层之间用钢管
（Ф48 mm壁厚≥3.5 mm）搭设卸料平台。（架设要求同钢脚手架）
十、井架内外八字撑按下列要求实施
井字架内外八字撑按下列要求实施：
1、必需设置内外八字撑：依据工程实际情况，井字架架设处第二层，第四层，在框架式圈梁（浇捣砼前）要埋设八字撑附墙预埋件。埋置尺寸按支撑和墙面夹角45°为佳，（预埋件必需分四个点）
2、支撑杆和架体连接，不能用电焊焊接造成破坏架体角钢刚度，应采取抱条状箍式方法为佳，用螺栓紧固联结。
十一、其它防护要求
1、井架搭设后随即装好冲顶限位装置，楼层通道口铺设木板，两边作好临边防护，设上下栏杆二道，上栏杆高度为100 cm ，下栏杆为40 cm ，再用竹笆或网加以围护，井架通道口设好安全门，并装设横销，底部装设竖销，门高度应≥1.80m 。
2、井架底部进料搭设双层安全防护棚，高度为3 m，顶部设双层隔离棚，双层隔离间隔≥0.70m，两侧距井架≥1m，正面≥2m，隔离棚必需单独设置，不能和脚手架连在一起架设。
3、井架外三侧用25×25 m/m 网孔进行围拦至井架顶部，井架顶部设置避雷装置，并用双色七股铜蕊导线和接地体紧密联结，接地体为一组两根，间距≥2.5m，入土深度不少于2米，接地桩地阻值≤10Ω，在主体施工中每间隔一层设好井架硬拉结预埋件。
4、吊篮内外设好三扇门即：吊篮自落门、进料口自落门和楼层安全门，其高度均不低于1.80m ，防坠弹闩装置应含有良好性能（弹出长度必需满足要求）吊篮两侧边用金属钢丝进行围挡，其网孔≤10 m/m 高度不低于1m ，各楼层作好醒目标楼层标识，方便操作工能正确、停靠层次。
十二、验收维修保养
1、井字架掌握吊篮搭设完成后，由施工队责任人、技术员、工地安全员搭设班组，电工等人员对井字架整体进行验收，对不符合要求项立即进行整改直至符合安全规范要求后方可挂牌使用。井架底部需设好安全限载牌，严禁乘人牌，和维修保养人员责任牌，运行阶段常常进行检验、注油，保持良好工作性能。
2、井字架投入使用后（2～3天）对架体连接螺丝和缆风绳绳长应作紧固处理。
十三、实施规范
1、操作室高度大于1.8m，二边开门进出，顶棚上设防坠防护，视线清楚有防雨功效，设专员、专机持证上岗。
2、卷扬机防护棚有防雨功效，三侧围档，棚高度便于日常维修功效要求。
3、井架底部三面围档封闭，防护片高度大于1.8m，围档材质采取型钢、钢丝网片。1.8m以上围档用25 mm×25 mm绳质安全平网。
4、楼层通道口防护门，高度为1.8m，门离地高度小于0.05m。门材质采取型钢和钢丝网组成。通道口宽度为井架宽度，二侧防护严密。
5、停靠装置齐全有效，通信联络装置齐全有效，钢丝绳设好过道防护，避雷接地齐全有效。
6、进料口防护棚宽度大于井架宽度、长度。高度为大于3米，设二层竹笆，其间距大于0.6m。
附：全部井架门栅用黄黑漆分段刷。
