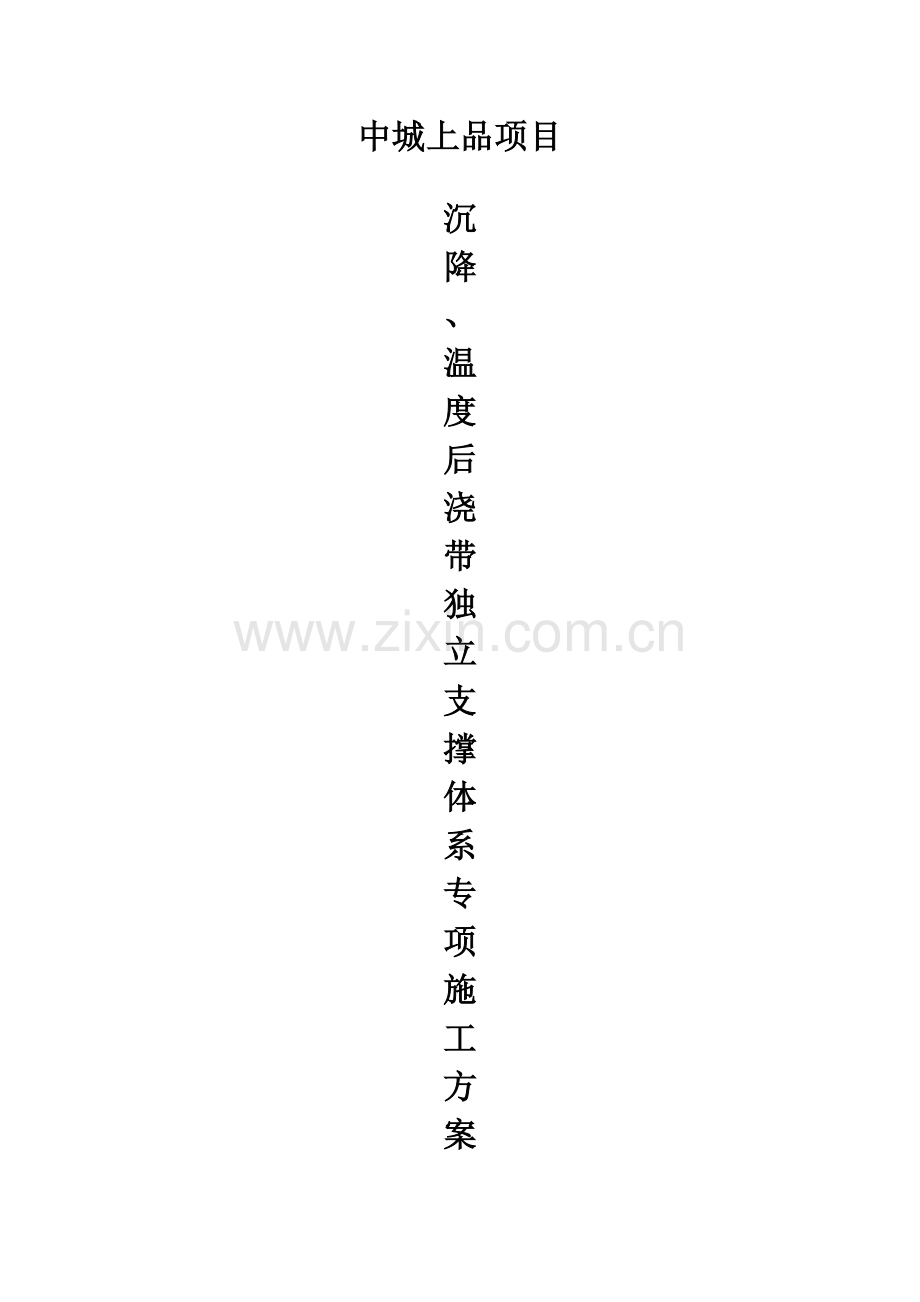

中城上品项目

沉
降
、
温
度
后
浇
带
独
立
支
撑
体
系
专
项
施
工
方
案
编 制 ：
审 核 :
审 批 :

武汉鼎吉建筑工程有限责任企业
年 月 日

目录

一、 编制依据
二、 工程概况
1、工程介绍
2、后浇带混凝土施工说明
三、 后浇带支撑体系搭设和拆除要求
四、 安全生产和文明施工注意事项
五、 后浇带独立支撑体系搭设附图
1、附图一、后浇带支撑体系平面部署图
2、附图二、后浇带支撑体系剖面部署图

一、编制依据
（1）、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-）
（2）、《混凝土结构设计规范》（GB50010-）
（3）、《建筑结构荷载规范》（GB50009-）
（4）、《建筑施工安全检验标准》（JGJ59-）
（5）《建筑施工模板安全技术规范》（JGJ162-）
（6）、依据《危险性较大分部分项工程安全管理措施》建质【】87号文

（7）、《建筑施工手则》第四版，中国建筑工业出版社
（8）、《建筑施工计算手则》
（9）、中冶南方工程技术武汉分企业提供土建图纸
（10）、国家现行相关法律、法规、标准、规范
（11）、武汉鼎吉建筑工程有限责任企业相关管理规范
二、 工程概况
1、工程介绍
项目名称：中城上品1-12#；
建设单位：武汉中城上品房地产开发；
设计单位：中冶南方工程技术；
监理单位：武汉市联发建设监理有限责任企业；
施工单位：武汉鼎吉建筑工程有限责任企业；
工程地点：工程在武汉市蔡甸区，东临汉江北路，南邻鼎力企业，西邻广场花城小区，北临博奇路。
1#楼地上34层，单体建筑面积24114.89㎡，建筑高度99.90m，±0.000相当于绝对标高27.200米；
2#楼地上34层，单体建筑面积29317.94㎡，建筑高度99.90m，±0.000相当于绝对标高27.200米；
3#楼地上34层，建筑面积27352.02㎡，建筑高度99.90m，±0.000相当于绝对标高28.300米；
4#楼地上34层，建筑面积29442.44㎡，建筑高度99.450m，±0.000相当于绝对标高28.300米；
该建筑设计等级分类为3类，设计使用年限为50年，结构设计使用耐久性50年，结构安全等级二级，结构关键性系数为1.0；本工程抗震设防类别为关键设防类，按6度进行抗震计算，按6度要求采取抗震方法。
2、 后浇带混凝土施工说明
（1）、后浇带结构中原有钢筋应贯通，地下室后浇带分为沉降后浇带和温度后浇带。
（2）、沉降后浇带混凝土应在主体结构施工完成、建筑物沉降稳定后浇筑。温度后浇带应在其两侧混凝土浇筑完成并间隔60天后浇筑。
（3）、后浇带采取比设计混凝土高一等级赔偿收缩混凝土浇灌。后浇带两侧支撑在后浇带浇筑混凝土并达成设计强度后方可拆除，避免形成悬挑构件。施工期间应采取有效方法确保后浇带两侧墙、柱稳定性。
三、后浇带支撑体系搭设和拆除要求
（1）、后浇带独立支撑体系搭设尺寸；悬挑端板底设支撑架，排距0.5m，纵距0.5m。
（2）、可调支托底部立柱顶端应沿纵横向设置一道水平拉杆（即扫天杆），扫天杆距梁底、板底不得大于300mm,不然应增加纵横向水平杆。扫地杆距离底板面不得大于200mm。
（3）、扫地杆和顶部水平拉杆（扫天杆）之间按步距小于0.9m满设双向水平拉杆，全部水平拉杆端部和四面建筑物顶牢。无处可顶时，应在水平拉杆端部和中部沿竖向设置连续式剪刀撑。相邻两水平杆接头不应在同一（立杆）纵距或横距内。
（4）、顶部应设可调支托，U形支托和楞梁两侧间如有间隙，必需楔紧，螺杆伸出钢管顶部小于200mm，螺杆外径和立柱钢管内径间隙小于3mm。
（5）、架立四面外侧应设置由下至上竖向连续式剪刀，宽度4-6米，并在剪刀撑顶部、扫地杆处设置水平剪刀撑，剪刀撑夹角为45-60℃，剪刀撑跨越5-7根立杆，宽度≥6米，立杆底端应和地面顶紧。
（6）、甲方回填土范围内沉降后浇带、温度后浇带支撑钢管搭设方法和范围见附图一、附图二。
（7）、沉降后浇带、温度后浇带支撑钢管必需在后浇带部位混凝土浇筑完成，并使后浇带部位砼达成设计要求100%后，方可拆除沉降后浇带支撑钢管。
四、安全生产和文明施工注意事项
（1）材质要求
①、钢管规格48X3.0钢管，并有产品合格证。
②、扣件紧固程度不应小于40N.m，且不应大于65N.m。对接扣件抗拉承载力为3kN。扣件上螺栓应保持合适拧紧程度。
③、对接扣件安装时其开口应向内，以防进雨水，直角扣件安装时开口不得向下，以确保安全。
④、各杆件端头伸出扣件盖板边缘长度不应小于100mm。
⑤、钢管有严重锈鉵、压扁或裂纹不得使用。严禁使用脆裂、变形、滑丝等现象扣件。
（2）、后浇带支撑体系时，必需严格根据方案和交底搭设，搭设完成后必需经项目部检验验收合格后，方可进行下道工序施工。无项目部拆除令，任何人员不得拆除结构模板支撑体系和后浇带支撑体系。
（3）、作业人员必需严格遵守劳动保护要求，正确佩戴和使用个人防护用具。作业人员必需严格实施安全技术交底和班组长班前讲话要求。
（4）、交叉施工时，要有可靠防护方法，不得伤害她人，也避免被她人伤害。
（5）、任何作业人员不得私自拆动施工现场脚手架、支撑架、防护设施、安全标志和广告牌。
（6）、作业人员除必需实施作业时间限制外，在作业过程中应该自觉降低和消除噪音。
（7）、严禁随意拆除或损坏防护栏杆、拉杆、安全网、跳板、脚手板、支撑等防护设施。
（8）、此支撑回填时只能上小型机械施工，车辆5T以下，覆土高度不能超出1.5米。
五、 后浇带独立支撑体系搭设附图
1、附图一、沉降、温度后浇带支撑体系平面部署图
2、附图二、沉降、温度后浇带支撑体系剖面部署图
