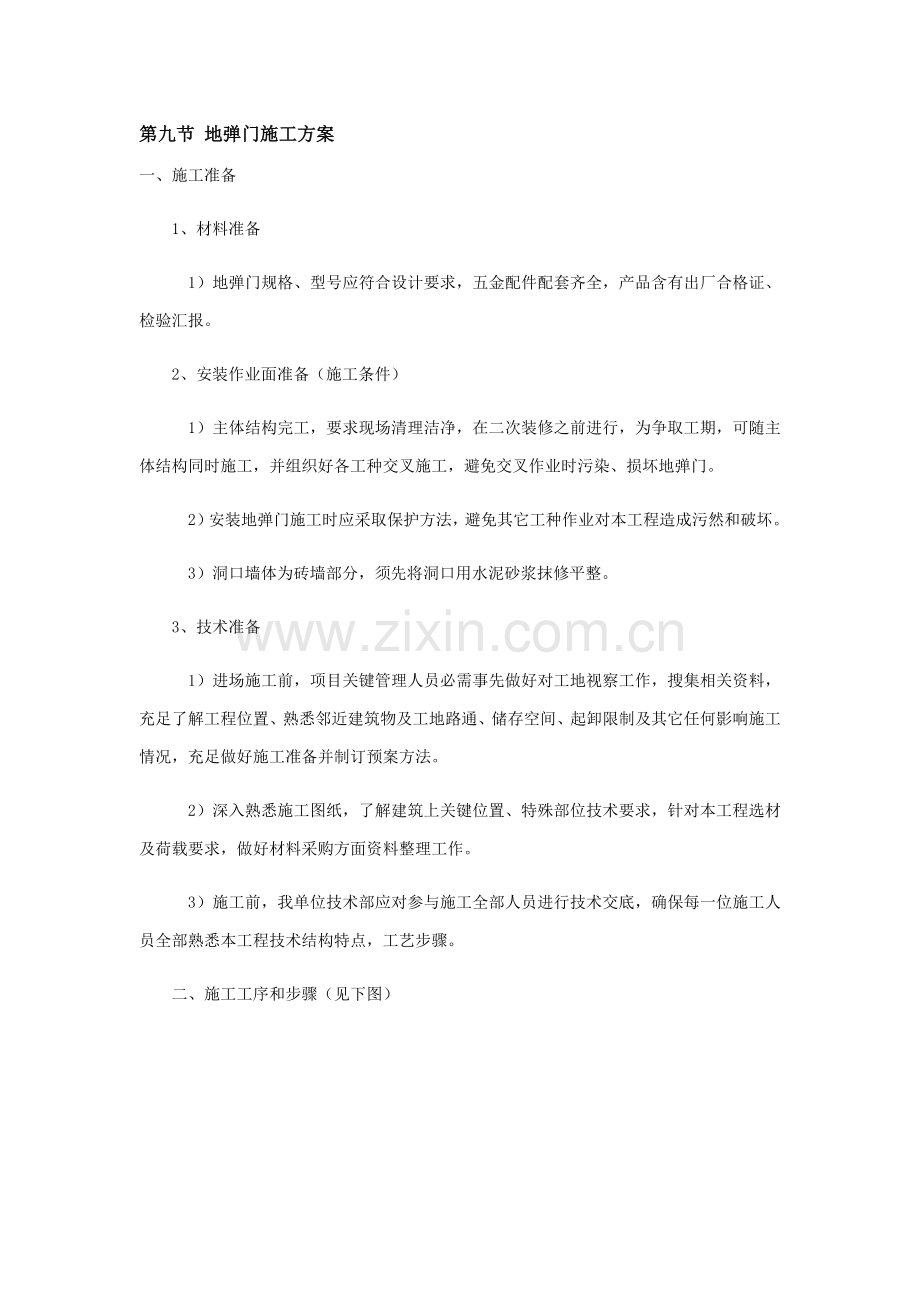

第九节 地弹门施工方案
一、施工准备
1、材料准备
1）地弹门规格、型号应符合设计要求，五金配件配套齐全，产品含有出厂合格证、检验汇报。
2、安装作业面准备（施工条件）
1）主体结构完工，要求现场清理洁净，在二次装修之前进行，为争取工期，可随主体结构同时施工，并组织好各工种交叉施工，避免交叉作业时污染、损坏地弹门。
2）安装地弹门施工时应采取保护方法，避免其它工种作业对本工程造成污然和破坏。
3）洞口墙体为砖墙部分，须先将洞口用水泥砂浆抹修平整。
3、技术准备
1）进场施工前，项目关键管理人员必需事先做好对工地视察工作，搜集相关资料，充足了解工程位置、熟悉邻近建筑物及工地路通、储存空间、起卸限制及其它任何影响施工情况，充足做好施工准备并制订预案方法。
2）深入熟悉施工图纸，了解建筑上关键位置、特殊部位技术要求，针对本工程选材及荷载要求，做好材料采购方面资料整理工作。
3）施工前，我单位技术部应对参与施工全部人员进行技术交底，确保每一位施工人员全部熟悉本工程技术结构特点，工艺步骤。
二、施工工序和步骤（见下图）

1、地弹门施工工艺步骤：
根据图纸测量洞口尺寸→根据图纸复核尺寸→地弹门下料→制作门框→安装门框→地弹簧座安装→填充材料→制作门扇→门扇安装、调试→安装拉手→卫生清理→全方面质量检验→交工。
三、施工工艺步骤：
（一）、门框制作和安装：
1、裁料：
1）门框选择100×44截面尺寸扁方铝管材。裁料时，门框竖材长度为门扇高度尺寸加上亮高度尺寸之和，即门框竖材高度略小于门洞高度。门洞高度是以原地面为准。横材长度为门框宽尺寸减去两边门紧杆厚度尺寸。
2）门框横竖框料连接用铝角码，连接前先将两个竖门框料靠在一起，并在和横框料连接之处划线。然后用一小截一样框料扁方管作模，将作模扁方管放在划线处，把铝角码放入模内靠紧，用手电钻把铝角码和竖框料一并钻孔，再用自攻螺钉将铝角码紧固在竖框料上。
3）在横向框料端头，插入固定在竖向框上铝角码，用直角尺检验横、竖框料对接直角度。然后在横向框料端头钻孔，钻孔时将模向框料和横向框料内铝角码一并钻研通，用自攻螺钉固紧，这么横竖框料就连接起来了。
2、安装门扇转动定位轴销：
1）门扇上部转动定位轴销。安装在门框横向框料内，定位轴销就在地弹簧同包装盒内，是地弹簧配套件。
2）安装时先在门框上横料端头，划出横料宽度方向中心线，然后按定位销组上定位销直径，调整螺钉直径，两固定螺钉直径和在中心中线上相距尺寸进行划线钻孔。定位销轴心线距横端头尺寸不应小于100mm，定位销轴组件和门框上横料用螺钉进行固定。先把定位销从所钻好销孔中伸出，再用螺钉将定位销组件固定在门框横料内。
3、门框安装：
（1）、框和墙体连接方法：M10*100铁膨胀连接，间距小于或等于500mm，端头小于或等于150mm；装饰盖遮孔；
（2）、门框安装在墙体正中；
（3）、门框下角须预埋30-50mm。
（二）、地弹簧座安装：
1、地弹簧座安装在地平面以下，通常是在地面上挖坑，将地弹簧座入凹坑中，用水泥浆固定即可。有以下两点要注意：一个是地弹簧上平面一定要和室内地平在一个平面上。假如地筑座在安装时，地面装饰还未做，地弹簧座就要按地面标高线来安装固定。
2、另一个是地弹簧转轴轴线，要和门框上横料定位销轴心线一致。确保一致方法是吊垂线，吊垂尖端恰好指在地弹簧轴中心点上。
（三）、门扇安装：
1、门扇由两边框、上横、下横和玻璃压条所组成。门扇宽度尺寸应比门框宽度小。其高度尺寸通常比门框上横料至地簧平面距离小。
2、门扇两个边框料长度就是门扇高度，门扇上下横料长度，是门扇宽减去两个边框料厚度尺寸。
3、门扇连接也是用铝角码固定方法，具体做法和门框连接相同。当门扇框较宽时，在门窗框下横料中穿入一条两头全部有螺攻钢筋进行加固。坚固钢筋时，应先紧固两头外侧螺母，并用内侧螺母进行锁紧。钢筋长度只要比门扇内边尺寸长。
4、安装钢筋棍前，先在门扇边框料下端内侧钻孔，再用钢筋棍穿入固紧，并要注意加固钢筋应在地弹簧连杆和下横安装完成后再装，也不得妨碍地弹簧边杆和地弹簧座对接。
（四）、门扇转为配件有装于上横料内转动销孔组件和装于下横料内地弹簧连杆，安装时按门框料中转动销轴线，距竖料内边距离给这两个门扇转为配件定位，使其转动销地弹簧轴这条轴线一致。通常转动销孔中心线距门扇框外侧边为96—98mm。门扇玻璃固定是采取专用压条和密封条胶。
（五）、门扇安装时，要把地弹簧转轴用扳手拧至门开启位置上，然后将门窗下横内地弹簧连杆，套在地弹簧转轴上，再将上横内转动定位销，用调整螺钉调出部分，待定位销孔和销对位后，再将定位销完全调出，并插入定位俏孔中，最终用双头螺杆将门拉手上在门扇边框两侧。至此，铝合金门安装操作基础完成。关键是保持上下两个转动部分在同一个轴线上。
（六）、工艺要求
1）产品合格证及性能检测汇报齐全，符合相关要求要求；
2）进行全方面观察和手扳检验，隐蔽工程符合规范要求和设计要求；
3）门窗扇开关灵活，关闭严密，无倒翘，符合规范要求；
4）型号、规格、数量符合设计要求；
5）表面洁净、平整、光滑、大面无划痕、碰伤；
6）密封条未开槽，旋转窗间隙基础均匀，符合规范要求要求；
7）填缝材料、密封材料、连接件等应符合设计要求和相关标准要求。
8）进场前应对地弹门进行验收检验，不合格者不准进场。运到现场地弹门应分型号、规格堆放整齐，并存放于指定存放地内，搬运时轻拿轻放，严禁扔摔。
9）开关力符合规范要求要求；
四、工程质量标准
1、门窗外观、外形尺寸、装配质量、力学性能应符合国家现行标准相关要求，门窗抗风压、空气渗透、雨水渗透三项物理性能应符合要求及设计要求。
2、安装工程所用门窗品种、规格、开启方向及安装位置质量应符合设计要求。门窗及密封条物理性能应和建筑设计要求相适应。
3、安装质量及验收标准：《地弹门安装及验收规范》标准安装及验收。
五、门窗安装要求
1、安装前准备
1）施工前全方面了解工程情况，明确测量标准和要求；
2）核实设计图纸，搜集相关资料，做好施工预算；
3）向施工队进行全方面技术交底；
4）电钻等机具准备；
5）现场临时用房准备和临时用电线路铺设；
6）检验核实门窗预留洞口抹灰情况是否达成规范要求要求，不合格不予接收。
2、安装施工工艺步骤
基层清理→放线→安装门框→安装地弹簧→发泡填充剂施工→安装门扇→安装拉手→自检→完工验收。
3、门窗安装许可偏差应符合规范要求，见下表所表示：
项目

许可偏差（mm）
检验方法
门窗槽口对角线长度差
≤mm
3
用3m钢卷尺检验，量内角。
＞mm
5
门窗框正、侧面垂直度

3
用线坠、水平靠尺检验。
门窗横框水平度

3
用水平靠尺检验。
门窗横框标高

5
用钢板尺检验，和基准线比较。
门窗竖向偏离中心

5
用线坠、钢板尺检验。
同樘平开门窗相邻扇窗高度差

2
用拉线或钢板尺检验。
平开门窗铰链部位配合间隙

+2，-1
用楔型塞尺检验。
推拉门窗扇和框搭接量

+1.5，-2.5
用深度尺或钢板尺检验。
推拉门窗框和竖框平行度

2
用1m钢板尺检验。
