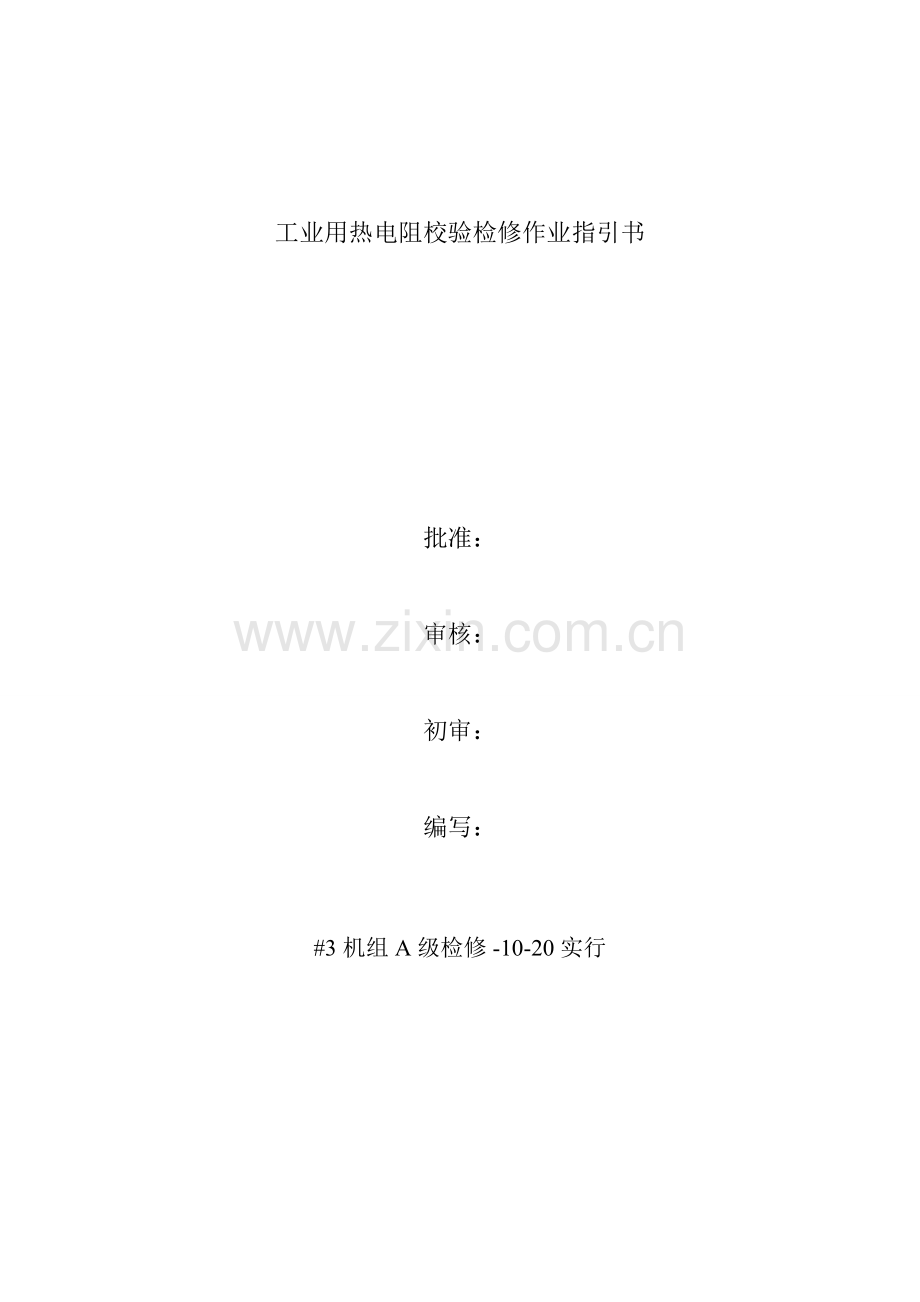

铂电阻检定作业指导说明书.doc

工业用热电阻校验检修作业指引书

批准：

审核：

初审：

编写：

#3机组A级检修 -10-20实行

I

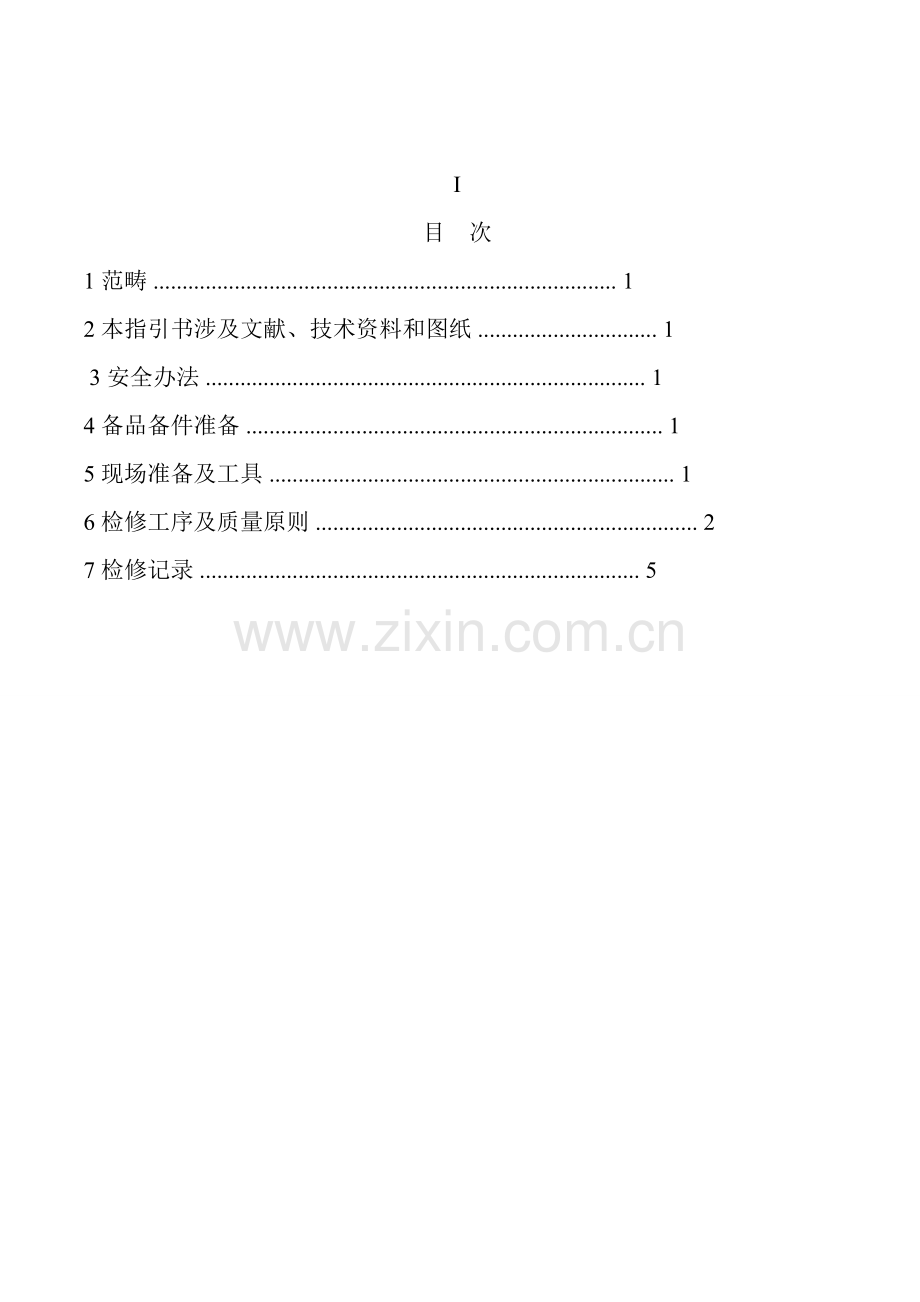

目    次
1 范畴 ................................................................................ 1
2 本指引书涉及文献、技术资料和图纸 ............................... 1
 3 安全办法 ............................................................................ 1
4 备品备件准备 ........................................................................ 1
5 现场准备及工具 ...................................................................... 1
6 检修工序及质量原则 .................................................................. 2
7 检修记录 ............................................................................ 5

1 工业用热电阻校验作业指引书
1 范畴
本作业指引书规定了大唐国际盘山发电厂工业用热电阻校验工作涉及技术资料和图纸、安全办法、备品备件、现场准备及工具、工序及质量原则和检修记录等有关技术原则。
本指引书合用于大唐国际盘山发电厂工业用热电阻校验工作，工业用热电阻型号：Pt100、Cu50等，检修地点在温度实验室内。大修项目为对工业用热电阻进行检查、校验，并对已发现问题进行解决。
 2 本指引书涉及文献、技术资料和图纸
□ JJF1001-1998中华人民共和国国家计量技术规范《通用计量术语及定义》
□ DL/T774-《火力发电厂热工自动化系统检修运营维护规程》
□ JJF 229-1998中华人民共和国国家计量检定规程《工业用铂、铜热电阻》
□ 热工仪表及自动装置
□ 热电偶、热电阻综合校验装置使用阐明书
3 安全办法
□ 作业构成员理解工业用热电阻校验要点。
□ 作业构成员理解该工业用热电阻运营状态。
□ 清点所有专用工具齐全，检查适当，实验可靠。所用计量原则器需检定合格且在有效期内。
□ 参加检修人员必要熟悉本作业指引书，并能熟记熟背本次检修检修项目，工艺质量原则等。
 □ 参加本检修项目人员必须安全持证上岗，并熟记本作业指引书安全技术办法。
□ 准备好检修用备品备件。
 □ 高温实验要防止烫伤和火灾。
 □ 校验过程中，对原则器及被检仪表应轻拿轻放，防止较大震动和机械损伤。
□ 在自动检定过程中，不得随意中断自动检定系统正常运营。
 □ 送检仪表上标记应清晰保存，以防止回装时混乱。
4 备品备件准备
□ 工业用热电阻                     1个
□ 绝缘胶布                         1卷
□ 一次性手套                       1袋
□ 镍硅丝                           1卷
□ 长石英管                         1个
5 现场准备及工具
5.1 现场准备
□ 环境温度为（20±2）℃,相对湿度为不不不大于80%。
□ 工业用热电阻所处环境应无影响输出稳定温度波动。
□ 经检定合格且在有效期内计量原则器具。
5.2 专用工具
□ 一字改锥（5mm、8mm）           各1把
□ 十字改锥（5mm、8mm）           各1把
□ 剥线钳                         1把
□ 万用表                         1个
□ 钢卷尺                         1个
□ 游标卡尺                       1个
□ 尖嘴钳                         1个
□ 锤子                           1把
6 检修工序及质量原则
6.1 外观检查
□ 保护套管不应有弯曲、压偏、扭斜、裂纹、沙眼、磨损和明显腐蚀等缺陷，套管上固定螺丝应光洁完整，无滑牙或卷牙现象；其插入深度、插入方向和安装位置及方式均应符合相应测点技术规定，并随被测系统做1.25倍工作压力严密性实验时，5min内应无泄漏。
□ 保护套管内不应有杂质，元件应能顺利地从中取出和插入，其插入深度应符合保护套管深度规定；感温件绝缘瓷套管内孔应光滑，接线盒、螺丝、盖板等应完整，铭牌标志应清晰，各某些装配应牢固可靠。
 □ 热电阻骨架不得破裂，不得有明显弯曲现象；热电阻不得短路或断路。
□ 各部件应清洁无尘、完整无损，不得有锈蚀、变形。
W1
6.2 绝缘电阻检定
□ 用250V兆欧表进行绝缘电阻测量。将热电阻各个接线端子互相短路，并接至兆欧表一种接线柱上，兆欧表另一种接线柱导线紧夹于热电阻保护管上。具备多支感温元件时，还要测量不同感温元件输出端之间绝缘电阻。铂热电阻感温元件与保护管之间以及多支感温元件之间绝缘电阻应不不大于100 MΩ；铜热电阻应不不大于50 MΩ。
W2

6.3 热电阻校验前准备
□ 热电阻是在0℃、100℃和必要时在t检定。
□ 当热电阻α超差而在0℃、100℃点容许偏差均合格时,应增长在热电阻上限温度检定。
 □ 为了避免原则热电阻和被检热电阻污染，必要把原则热电阻装入石英管中。
 □ 对保护管可以拆卸热电阻，在偏差检定前，应将热电阻感温元件从内衬管和保护管中取出，试管中内径应与感温元件或宽度相适应，不可拆卸热电阻可直接插入介质中进行检定。
 □ 在石英玻璃管内倒入约1厘米高度油，使石英玻璃管内温度均匀。玻璃管
口沿热电阻周边，用耐高温材料堵好。插入介质中，插入深度不少于300mm。标阻与被检阻感温元件应在同一水平面上。
 □ 对两线制、三线制和四线制热阻按阐明书规定接线。注意把接线按钮排拨到相应位置。接好标阻和短接线。
□ 用检定装置进行热电阻检定前需进行系统自检，当自检数据浮现异常时应及时停止检定，查出故障点，故障排除后再进行后续工作。
W3

6.4 0℃电阻值R(0℃)测量
□ 将原则铂电阻和被检热电阻插入冰点槽内（热电阻周边冰层厚度不不大于30mm），30min后按规定顺序循环读数，取其平均值。热电阻在0℃时电阻值R0误差表1规定
W4
3 6.5 100℃电阻值R(100℃)测量
□ 将原则铂电阻和被检热电阻插入水沸点槽或温度调定在100℃恒温油槽中，待温度稳定后，按规定顺序循环读数，取其平均值。测量热电阻在100℃电阻值时，水沸点槽或油恒温槽tb偏离100℃之值应不不不大于2℃；温度变化每10min应不不不大于0.04℃。 W5

表1工业热电阻容许误差表
热电阻名称
分度号
R0标称电阻值 Ω
测量范畴℃
容许误差℃
铂热
电阻
A级
Pt10
10.00
-200~500
±（0.15+0.2%/t/）
Pt100
100.00
B级
Pt10
10.00
-200~500
±（0.30+0.5%/t/）
Pt100
100.00

 Cu50
50
-50~150
±（0.30+0.6%/t/）

Cu100
 100
注：表中/t/为温度绝对值，单位℃
注：A级容许误差不合用于采用二线制铂热电阻。
 6.6 t电阻值R(t)测量
□ t电阻值R(t)测量可在恒温槽中按8.5条进行。
W6
6.7 检定成果计算
□ 被检热电阻α 按下式计算：
α=（R（100℃）- R(0℃)）/100R(0℃)
□ 被检热电阻△α 按下式计算：
铂电阻：
△α =α－0.003851
铜电阻：
△α =α－0.004280
 □ 电阻温度系数α与标称值偏差Δα应符合表2中规定。 表2
热电阻名称
α  Δα
4 铂热电阻
A级 0.003851  ±0.000006

B级   ±0.000012
铜热电阻  0.004280  ±0.000020
□ 当热电阻电阻温度系数α偏差超过容许值，但在0℃、100℃和上限温度点电阻值均符合容许偏差规定，则该热电阻判合格，反之为不合格。注意：热电阻合格鉴定按照规程JJG 229－1998中第1.2，1.3，2，3，4条规定进行。
H1

6.8 检定后工作
□ 检定完毕后，将检定报告进行整顿并打印。
 □ 退出自动检定系统，按照关机顺序关闭伺服器——测控仪——数字表——计算机，切断被校仪表和校准仪器电源。
 □ 拆除设备接线，将油槽封
口揭开，进行自然冷却，槽温接近室温后再将被检与原则热电阻取出。操作过程注意防止烫伤。
 □ 经校验合格工业用热电阻应张贴有效计量标签（合格证）。
 □ 清理现场，清除垃圾，并将实验室设备恢复原状。
