市政道路见证送检专项方案doc.doc

可克达拉市工业园区二区道路建设项目一标段

见证取样和送检计划

编制：

审批：

新疆昆仑工程监理有限责任企业
可克达拉市工业园区二区道路建设项目一标段项目监理部
11月21日

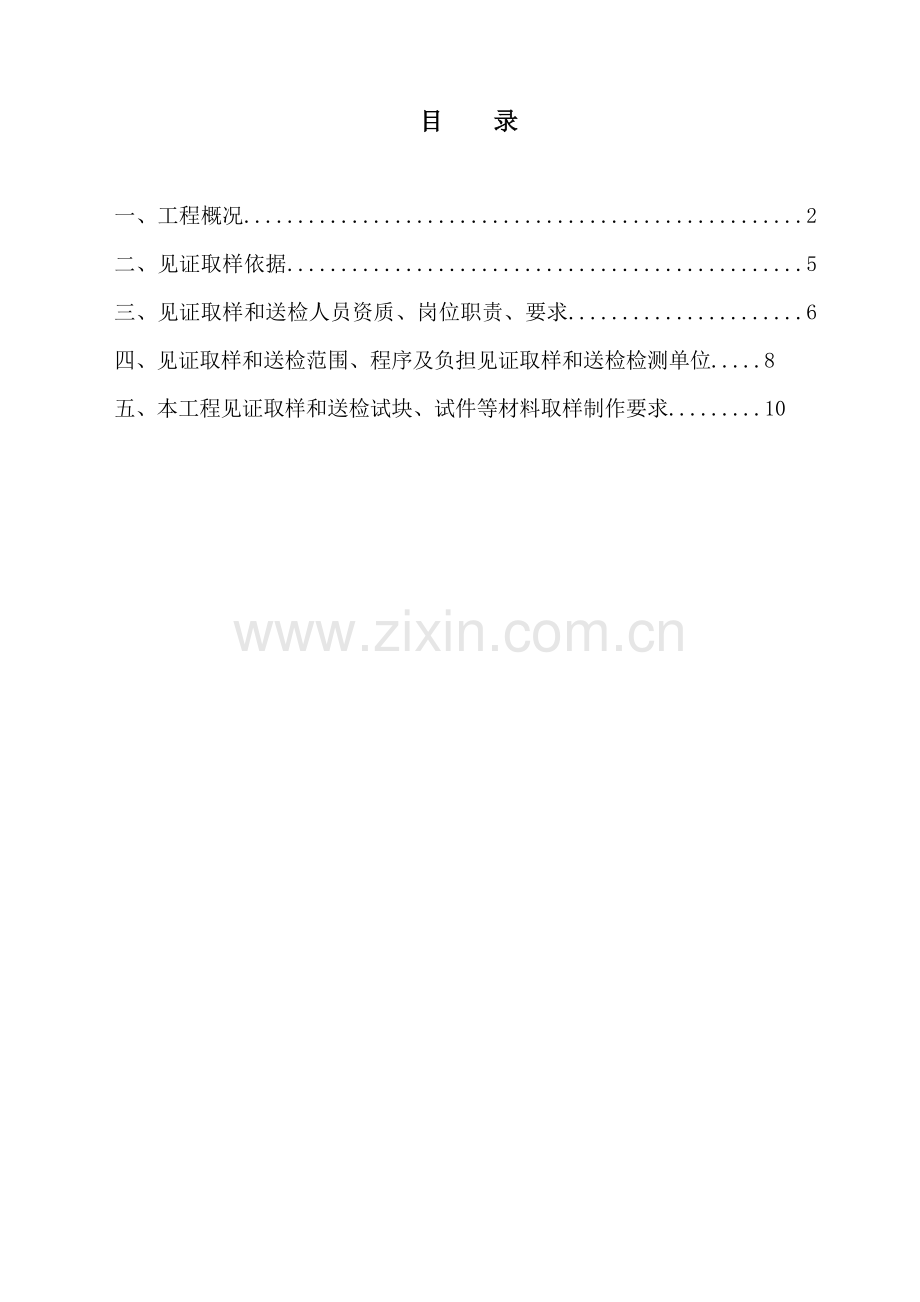

目 录

一、 工程概况....................................................2
二、 见证取样依据................................................5
三、见证取样和送检人员资质、岗位职责、要求......................6
四、见证取样和送检范围、程序及负担见证取样和送检检测单位.....8
五、本工程见证取样和送检试块、试件等材料取样制作要求.........10

一、工程概况
工程名称：可克达拉工业园区二区道路建设项目一标段
工程地址: 新疆可克达拉市
建设单位：新疆可克达拉建设投资经营
设计单位：新疆天北勘测设计研究
勘察单位：伊犁花城勘察设计研究有限责任企业
监理单位：新疆昆仑工程监理有限责任企业
施工单位：新疆宏远建设集团
招标范围：可克达拉工业园区二区道路建设项目一标段（东主横二路及东主纵一路），包含道路、绿化、路灯、信号灯及路面排水工程全过程监理。
质量标准：合格
监理期限：11月20日开工 ，12月31日完工。
1、道路工程概况
可克达拉工业园区二区道路工程建设项目一标段（东主横二路、东主纵一路）工程项目场地在天山海西褶皱伊犁盆地中部伊犁河北岸沙漠边缘，含有内陆地自流盆地性质和半干燥型气候条件，在天山地震带，属于新疆地震活动较强烈区域之一，设计基础地震加速度值为0.15g，抗震设防烈度为7度。
1.1土质
项目区土质为风积沙。
1.2地下水
道路沿线地下水埋深大于5m。
1.3线性控制
路线按控制性具体计划进行设计，其中东主横二路起点桩号为K0+000，起点坐标为x：4866697.736，y:475117.409,终点桩号为K3+563.685，终点坐标为x：4866850.141，y：478656.8，路线长度为3563.685m，全线为直线段；东主纵一路起点桩号为K0+000，起点坐标x：4870807.470，y：476066.936，终点桩号为K6+531.221，终点坐标x：4864510.082，y：476704.170，路线长度为6530.22m。
1.4交叉口
本项目为城市道路次干路，交叉口全部采取平面交叉，交叉处采取加铺转角平面交叉，半径依据计划确定，次干路之间相交，转弯半径取25m；次干路和支路相交，转弯半径取20m。
1.5纵断面
东主横二路设计纵断面最大纵坡0.36%，最小纵坡0.3%，最大竖曲线半径30000m，最小坡长556m。
东主纵一路设计纵断面最大纵坡0.6%，最小纵坡0.3%，最大竖曲线半径30000m，最小竖曲线半径15000m，最小坡长419m。
1.6横断面
本工程依据计划道路等级确定部署横断面形式。
次干路红线总宽度为42m。横断面形式为：5m绿化带+3m人行道+10m车行道、非机动车道混行+6m中分带+10m车行道、非机动车道混行+3m人行道+5m绿化带
1.7路基处理
因为工程所在地现实状况多为沙丘，表面为耐寒形植被，本工程全线路基为低填深挖路基，并对全线路基采取清除表土处理，处理深度为0.5m，达成处理深度后采取天然砂砾换填0.6m，处理宽度为路基设计底宽再加宽1m。
路基压实度标准：
填挖类型
深度范围（m）
（路面底面以下）
压实度
填料最小强度（KPa）

填 方
0～30
≥96
8.0
30～80
≥96
5.0
零填及挖方
0～30
≥96
8.0
30～80
≥96
5.0
上路堤
80～150
≥94
4.0
下路堤
150以下
≥94
3.0
注：表中压实度均为重型击实标准。

1.8路面设计
1.8.1车行道
本工程次干路计算行车速度均为40km/h，设计使用年限为。设计标准轴载为BZZ-100。依据路面许可弯沉值、许可弯拉应力及许可剪应力三项指标确定路面结构为：
路面结构总厚度82cm，自上而下依次为：4.0cmAC-13沥青混凝土—6.0cmAC-20沥青混凝土—0.6cm沥青同时碎石下封层—32cm水泥稳定砂砾层—40cm天然砂砾底基层，各结构层完工验收弯沉以下：
上面层：4.0cmAC-13沥青混凝土，顶层弯沉值30.04（0.01mm），压实系数≥96%
粘层：改性乳化沥青，0.6L/㎡
下面层：6.0cmAC-20沥青混凝土，顶层弯沉值33.29（0.01mm），压实系数≥96%
下封层：0.6cm沥青同时碎石
透层：乳化沥青
基层：32cm水泥稳定砂砾（5%），16cm一层，分两层施工。上基层顶层弯沉值38.45（0.01mm），下基层顶层弯沉值69.65（0.01mm），压实系数≥98%；7天龄期无侧限抗压强度≥3.5MPa，90天劈裂强度≥3.5MPa。
底基层：40cm水泥砂砾，20cm一层，分两层。上底基层顶层弯沉值151.69（0.01mm），下底基层顶层弯沉值271.16（0.01mm），压实系数≥96%
路床顶面：层顶弯沉控制值310.51（0.01mm）
1.8.2人行道
6cm预制彩色异形砼砖，规格为0.2m*0.2m，平均抗压强度≥30MPa；2cmM7.5水泥砂浆；15cm水泥稳定砂砾基层；20cm天然砂砾底基层
1.9隶属设施
1.9.1路缘石
本工程行车道立缘石采取BCC-H7型路缘石，缘石尺寸为0.5m*0.3m*0.12m；平面石采取BCC-P1型路缘石，缘石尺寸为0.5m*0.15m*0.12m；绿化带两侧采取BC-T3型路缘石，缘石尺寸为0.5m*0.3m*0.12m。行车道在道路边缘设置平缘石和立缘石，人行道仅设置立缘石。缘石尺寸为0.5m*0.3m*0.12m。为确保路缘石稳定及更换方便，设置底座和靠背，底座和靠背为C15砼。路缘石砼强度等级为C30，直线型路缘石抗折强度应达成Cf=5.1（平均值5.0pa，单块最小值4.0Mpa）；路缘石经D50次冻融试验质量损失率不应大于3%。
1.9.2为便于以后多种管线敷设，在平面交叉口均预埋铸铁管，管径及位置和相关专业协商确定。
1.10排水
项目区地处沙漠腹地，干旱少雨，仅考虑建成后路面排水。本工程纵断面排水坡度最小值取规范最小值0.3%，利用重力自然排水，行车道横坡坡度为1.5%。次干路靠近人行道一侧路边缘设置立蓖式雨水口，经过排水管接入城镇排污管道。雨水口根据每25m在机动车道外侧对称设置，遇凹形竖曲线、弯道中心或排水困难地段时增设一道。人行道利用2.0%横坡，将路面导向车行道集中排水。
2、沿线设施
2.1交通标志
2.1.1本工程交通标志包含为警告标志，指路标志，指示标志及禁令标志。标志字体、颜色均根据GB768.2-实施。依据实际需要设置交通标志。
2.1.2标志材料规格：标志版面采取Ⅳ级反光材料。标志板厚度为3mm厚，标志板型号为宜采取牌号为3004或3104铝合金板材，立柱采取无缝钢管。
2.1.3标志支撑方法：本工程标志采取单立柱式结构，立柱采取热轧无缝钢管，指标应符合GB5768-要求。立柱镀锌厚再涂银色漆，全部外露铁件均做防锈处理。
2.1.4标志基座为现浇砼预制构件，施工时基座土基及四面回填土应扎实。
2.1.5标志板面应贴反光膜，各类字迹应清楚，并由维汉两种文字标注。同一地点需设两种以上标志时，可合并按在一根标识柱上，但最多不应超出四种，标志内容不应矛盾、反复。
2.1.6标志安装位置距危险点距离应为30-50m。
2.2标线
标线包含车道边缘线、车道分界线、车道中心线、人行横道线、导向箭头等。车道边缘线、车道分界线为白色，线宽15cm，车道中心线在直线段部分为黄色虚线，线宽15cm，实线长20cm，间隔40cm。标线采取常温溶剂型标线油漆。
3、绿化工程
本工程设计道路全部有绿化带，种植以乔木为主，绿化带浇灌通常可由路面降雨排水和积雪融水浇灌，考虑干旱季节树木草坪正常生长需要，由人行道下给水管接出配水管接口，满足干旱时绿化浇灌需要。
二、见证取样依据
1、法律、法规、国家和地方相关工程建设法律、法规和强制性条文。
《建设工程质量管理条例》
《建设工程质量检测管理措施》
2、设计文件：经相关部门同意设计文件、施工图纸、说明等设计资料。
3、《监理计划》、《送检计划》、《见证制度》
4、《施工组织设计》
5、施工规范和技术标准：
国家现行施工规范、技术标准、规程包含但不限于：
《城镇道路工程施工和质量验收规范》（CJJ1-）
《给排水管道工程施工及验收规范》（GB50268-）
《混凝土强度检验评定标准》（GB/T 50107-）
《混凝土结构工程施工质量验收规范》（GB50204-）
《通用硅酸盐水泥》（GB175-）
《一般混凝土用砂、石质量及检验方法标准》（JGJ52-）
《钢筋混凝土用热轧光圆钢筋》（GB1499.1-）
《钢筋混凝土用热轧带肋钢筋》（GB1499.2-
《一般混凝土力学性能试验方法》（GB50081-）
三、见证取样和送检人员资质、岗位职责、要求
1、见证取样和送检人员资质：
见证人员：由建设单位或监理单位含有建筑施工试验知识专业技术人员担任，并应由建设单位或该工程监理单位书面通知施工单位、检测单位和负责该项工程质量监督机构。
取样人员：由施工单位含有建筑施工试验知识专业技术人员担任。
送检人员：由监理单位见证人员和施工单位取样人员担任。
2、见证取样和送检人员岗位职责：
2.1见证取样和送检人员要有高度责任心，对所见证取样样品及送检样品真实性要负责。
2.2取样过程见证人员要全过程旁站。
2.3 见证施工单位取样人员按规范要求进行取样。
2.4 对己取样品做好标识、封存并送检。
2.5 认真填写“见证取样统计”，见证统计填写要求
2.5.1 钢材见证单要写明规格、生产厂家、质保书编号、批号或炉号、组数，代表数量，拟用于部位，焊接试验见证单除上面几项外，还要增加连接方法、焊工姓名、焊工证号，焊条型号，
2.5.2 对试块编号按杭建监总[]75号相关深入加强混凝土试块管理通知要求实施
2.5.3 见证取样统计上应该见证章，监理项目章，还要有试验室收样章，见证人员要做好见证取样管理台账。
3、 见证取样和送检要求
3.1 见证试验室必需是农四师质量监督站立案试验室，试验室由施工单位委托，监理必需审查试验单位资质，试验单位双证是否在使用期范围内，试验单位检测范围是否符合该工程检测项目，对该工程检测项目试验单位不含有资质要提请业主另行委托。
3.2 见证人必需持有见证取样资格证,见证人对见证样品代表性、真实性负责。 该工程委托含有见证资格 宋成鹏 同志担任，资格证号 新建A-015739 。
3.3 试样或其包装上应作出标识、封。标识和封应标明样品名称、样品数量、工程名称、取样部位、取样日期,并有取样人和见证人签字。
3.4 负担有见证试验试验室,在检验确定试样上见证标识、封无误后方可进行试验,不然有权拒绝试验。
3.5 见证试验汇报单必需由见证人署名盖章，而且加盖“见证试验”专用章。
4、专业监理工程师应依据本工程检测项目及其要求，核查建设单位委托检测机构。核查应包含下列内容：
4.1 检测机构资质等级及其试验、检测范围；
4.2 法定质量技术监督部门对检测设备出具计量检定证实；
4.3 检测机构和检测内容相关管理制度；
4.4 负责本工程检测人员资格证书；
4.5 本工程检测项目、检测计划和要求。
四、见证取样和送检范围、程序及负担见证取样和送检检测单位
1、见证取样送检范围
本工程关键部位、关键工序，包含结构安全试块、试件和材料见证取样和送样百分比不得少于相关技术标准要求应取数量30%；
2、本工程见证取样和送检计划：
2.1排水工程
2.1.1钢筋原材料；
2.1.2水泥、沙、碎石、混凝土；
2.1.3镀锌钢管排水管（暂定）；
2.2道路工程
2.2.1路基土方回填料；
2.2.2路基级配砂砾进场原材料；
2.2.3水稳材料、沥青混凝土材料；
2.3亮化工程
2.3.1钢筋原材料；
2.3.2混凝土原材料；
2.3.3线缆；
3、见证取样和送检程序

封样、送检
承包单位通知
监理见证取样
混凝土、砂浆试块
钢材焊接、钢筋机械连接试件
不合格
合格
承包单位
外观自检合格
试件
加倍抽取复验
材料/构配件进场
原材料/构配件退场
试验
签字，
同意使用
承包单位填报
“物质进场报验单”
填写见证取样送检纪录
1、原材料/构配件按规范要求：按批按量取样；
2、试件按试验项目及标准：按长度和数量取样；
3、试块按等级及规范：按组取样。详见“见证取样和送检一览表”

关键材料提供出厂合格证实或质量证实文件。
试块
抽芯、回弹
按规范要求判定是否合格
按质量事故处理

五、本工程见证取样和送检试块、试件及原材料取样制作要求
1、混凝土试块取样和制作要求
1.1检验项目
立方体抗压强度试验
1.2试样标准
标养一组三块，标准试样尺寸150mm×150mm×150mm
抗渗一组六块，标准试样尺寸D18.5mm×150mm
1.3取样方法
1.3.1用于检验结构构件混凝土强度试件，应在混凝土浇筑地点随抽取；
1.3.2同一组混凝土拌合物取样应从同一盘混凝土或同一车混凝土中取样。取样量应多于试验所需1.5倍，且不少于20L；
1.3.3混凝土拌合物取样应含有代表性，宜采取数次采样方法。通常在同一盘混凝土或同一车混凝土中约1/4处、1/2处和3/4处之间分别取样，从第一次取样到最终一次取样不宜超出15min，然后人工搅拌均匀；
1.3.4从取样完成到开始做各项性能试验不宜超出5min，
1.4试件制作要求
1.4.1制作试件用试模由铸铁或钢制成，应含有足够刚度，并装拆方便，试模内表面应机械加工，其不平度每100MM不超出0.05MM，组装后各相邻面垂直度不超出±0.5；
1.4.2在制作试件前应将试模清擦洁净，并在其内壁涂以脱模剂；
1.4.3混凝土坍落度小70MM时，试件制作宜采取机械制作；混凝土坍落度大于70MM时，试件制作宜采取人工制作；
1.4.4试件采取人工插捣时，混凝土拌和物应分两层装入试模，每层装入厚度应大致相等，插捣按螺旋方向从边缘向中心均匀进行。插捣底层时，捣棒应达成试模底面；插捣上层时，捣棒应穿入下层深度约20～30MM；插捣时捣棒应保持垂直，不得倾斜，并用抹刀沿试模内壁插入数次，每层插捣次数为25次，插捣完后，刮除多出混凝土，并用抹刀抹平；
1.4.5试验室用震动台振动频率应为50±3HZ，空载时振幅约为0.5MM；试件用振动台成型时，混凝土拌和物应一次装入试模，装料时应用抹刀沿试模内壁略加插捣并使混凝土拌和物高出试模上口，振动时应预防试模在振动台上自由跳动，振动应连续到混凝土表面出浆为止，刮除多出混凝土并用刀抹平。
1.5试件养护要求
1.5.1 试件做好用不透水薄膜覆盖并应静置1～2天；拆模后试件应立即放在20±2℃，湿度为95%以上标准养护室中养护（简称标养）。在标养室中，试件应放在架上，相互间距应为10～20MM，并应壁免用水直接淋刷试件。当无标养室时，混凝土试件也可放于20±2℃Ca（OH）2饱和溶液中养护；
1.5.2 采取和构筑物或构件同条件养护试件，成型后即覆盖，表面试件拆模时间可和实际构件拆模时间相同，拆模后，试件仍需保持同条件养护。
1.6 结果判定
混凝土立方体抗压强度合格评定按《混凝土强度检验评定标准 》 GB/T 50107-进行。
1.7 取样频率
各部位取样频率不一样，见该工程实施部位取样汇总表
2、砌筑砂浆试块取样和制作要求
2.1 检验项目
抗压强度
2.2 试样标准
一组六块，标准试样尺寸70.7×70.7×70.7MM
2.3 取样频率
各部位取样频率不一样，见该工程实施部位取样汇总表
2.4 取样方法
在砂浆搅拌机出料口随机取样制作砂浆试块，最少从三个不一样部位集取，现场取来试样，在试验室应经人工再翻拌，以确保其质量均匀，并立即制作；所取砂浆拌和物数量，应比试验用量多1～2倍。
5、试件制作要求
5.1 砌筑砂浆制作，将无底钢模或塑料试模放在预先铺好吸水性很好纸一般粘土砖上(砖吸水率不少于10%，含水率小于2%)，试模内事先涂刷薄层机油或脱模剂；
5.2 放在砖上湿纸，应为湿新闻纸(或其它未粘过胶凝材料纸)，纸大小要以盖过砖四边为准。砖使用面要求平整，凡粘过水泥或其它胶凝材料面，不许可再使用；
5.3 向试模内一次注满砂浆，用捣棒均匀由外向里按螺旋方向插捣25次，为了预防低稠度砂浆插捣后，可能留下孔洞，许可用油灰刀沿模壁插数次，使砂浆高出试模顶面6～8MM；
5.4 当砂浆表面出现麻斑状态时(约15～30分钟)，将高出部份砂浆沿试模顶面削去抹平；
6、 试件养护要求
6.1 砂浆试块在制作后应20±3℃温度环境下停一昼夜（24±2小时），气温较低时，可合适延长时间，但不应超出二昼夜，然后对试块进行编号拆模，并置于标准养护条件下进行养护；养护期间，试块间间隔大于10MM；
6.2 水泥砂浆标准养护条件为温度20±3℃，相对湿度90%以上；水泥混合砂浆标准养护条件温度20±3℃，相对湿度为60%～80%；
6.3 砂浆试块养护期限为28天，然后进行试压。
7、结果判定
按CJJ1- 14.5.3条，砂浆平均抗压强度等级符合设计要求，任一组试件抗压强度最低值不应低于设计强度85%。

3、钢筋原材料及焊接连接件取样要求
3.1钢类原材料及焊接连接检测项目取样频率汇总

序号
材料名称
规格
取样批量
取样数量
取样方法
检测项目
1
钢材

1.1
钢筋
直条
钢筋重量偏差，试样应从不一样根钢筋上截取，数量不少于5支。每支试验长度大于500mm。钢筋应按批进行检验和验收，每批由同一牌号、同一炉罐号、同一尺寸钢筋组成。每批重量通常小于60t。超出60 t部分，每增加40t（或不足40 t余数），增加一个拉伸试验试样和一个弯曲试验试样
4个/1组/批
从端头500mm处截取；抗拉550mm/根，冷弯250mm/根。
2个拉抻、2个弯曲
1.2
钢筋
盘园
同上
3个/1组/批
同上。1个拉抻、2个弯曲
拉抻、弯曲
1.3
钢筋
预应力
同牌号、同规格、同生产工艺每批重量小于60t。

每批钢绞线中任取3盘

1.4
夹片、锚具
以不超出1000套为一个检验批
5%/5套/批

硬度试验
2
焊接

2.1
闪光对焊
多种规格
同班组同焊工同等级同直径300个为一批
6个/1组/批
3个拉伸，3个弯曲
拉伸、弯曲
2.2
电渣压力焊
多种规格
同接头型形、同等级300个为一批
3个/1组/批
3个拉伸
拉伸
2.3
电弧焊
多种规格
同接头型形、同等级300个为一批
3个/1组/批
3个拉伸
拉伸
3
机械连接
多种规格
500个接头为一批
3个/1组/批
3个拉伸
拉伸

3.2钢筋原材
3.2.1原材取样方法
按上表要求凡取2个试件均应从任意两根（或两盘）中分别切取，即每根钢筋上切取一个拉伸试件，一个弯曲试件；热轧圆盘条冷弯试件应取自不一样盘；试件在切取时，应在任意一端500MM后切取；
试件长度：为方便起见，通常可按拉伸试件长50～60；弯曲试件长35～40 CM进行取样。
3.2.2结果判定及处理
依据钢筋种类和对应标准，进行钢筋原材料合格评定；
钢筋原材料如有一项试验不符合标准要求，则从同一批中再任取双倍数量试件进行该不合格项目标复验，复验结果（包含该试验所要求任一指标）即使一个指标不合格，则整批不合格；
4、预拌制混凝土和砌筑砂浆水泥取样要求
4.1检验项目：
本工程水泥检验项目为：水泥胶砂强度；细度；水泥安定性；水泥凝结时间。
4.2取样方法和数量：
按《混凝土结构工程施工质量验收要求》要求，水泥进场时应对其品种、等级、包装或散装仓号、出厂日期等进行检验，并应对其强度、安定性及其它必需性能指标进行复验，其质量必需符合国家标准《硅酸盐水泥、一般硅酸盐水泥》GB175等要求。
当有使用中对水泥质量有怀疑或水泥出厂超出三个月时，应进行复试，并按复试结果使用。
钢筋混凝土结构严禁使用含有氯化物水泥。
检验数量及验收方法：按同一厂家、同一等级、同一品种、同一批号且连续进场水泥，袋装不超出200t为一批，散装不超出500t为一批，每批抽样不少于一次。检验产品合格证、出厂检验汇报和进场复验汇报。
　　取样方法：水泥试样必需在同一批号不一样部位处等量采集，取样试点最少在20点以上，经混合均匀用防潮容器包装，重量不少于12kg。
　　（备注：委托单位填写检验委托单时应逐项填写以下内容：水泥生产厂名、商标、水泥品种、强度等级、出厂编号或出厂日期、工程名称，全套物理检验项目等。）
　　（另注：水泥强度汇报通常先出3天强度汇报，但28天强度汇报，仍应要求施工单位报审，附在3天强度汇报后。）
4.3合格判定标准
经检验，全部指标必需符合国家标准国家标准《硅酸盐水泥、一般硅酸水泥》GB175要求水泥为合格品。
水泥安定性或初凝时间不符合对应标按时均为废品；强度低于对应强度等级要求指标时为不合格品；对强度低于对应标准不合格品水泥，可降低强度使用，按实际检验结果配制混凝土。对于废品水泥，不准用于工程。

5、本工程道路、排水除主材外其它试验取样频率
工程类别
检测项目
检测频率
检测方法
检测依据
路基
土方路基
压实度
每1000㎡﹑每压实层抽检3点
环刀法﹑灌砂法或灌水法
JTG E40-《公路土工试验规程》 ，JTG E60-《公路路基路面现场测试规程》
弯沉
每车道每20米测一点
弯沉仪检测
JTG E60-《公路路基路面现场测试规程》
路肩
压实度
每100米，每测各抽检一点
环刀法﹑灌砂法或灌水法
同土方路基
换填土处理软土路基
压实度
每1000㎡﹑每压实层抽检3点
环刀法﹑灌砂法或灌水法
同土方路基
弯沉
每车道﹑每20米测一点
弯沉仪检测
JTG E60-
砂垫层处理软土路基
压实度
每1000㎡﹑每压实层抽检3点
灌砂法
同土方路基
弯沉
每车道﹑每20米测一点
弯沉仪检测
JTG E60-

水泥稳定土类
水泥剂量
每拌合作业段检验不少于1次，并大于1000㎡
现场取样试验
由委托试验室人员取样
7d无侧限抗压强度
每㎡抽检1组﹙6块﹚
现场取样试验
JTG 057-1994
压实度
每1000㎡﹑每压实层抽检1点
灌砂法或灌水法
同土方路基
弯沉
每车道﹑每20米测1点
弯沉仪检测
JTG E60-
级配碎石及级配碎砾石
压实度
每1000㎡抽检1点
灌砂法或灌水法
同土方路基
弯沉
每车道﹑每20米测1点
弯沉仪检测
JTG E60-
沥青混合料面层
热拌沥青混合料面层
压实度
每1000㎡抽检1点
查试验统计
JTG E60-
弯沉
每车道﹑每20米测1点
弯沉仪检测
JTG E60-
厚度
每1000㎡抽检1点
钻孔或刨挖，用钢尺量

人行道面层
混凝土预制砖铺砌人行道面层
压实度
每100m查2点
环刀法﹑灌砂法或灌水法
同土方路基
砂浆强度
同一配合比，每1000㎡1组，不足1000㎡取1组
查试验汇报
JGJ/T70-
隶属构筑物
路缘石
砂浆强度
同一配比，每50m3制作1组
查强度试验汇报
JGJ/T70-
