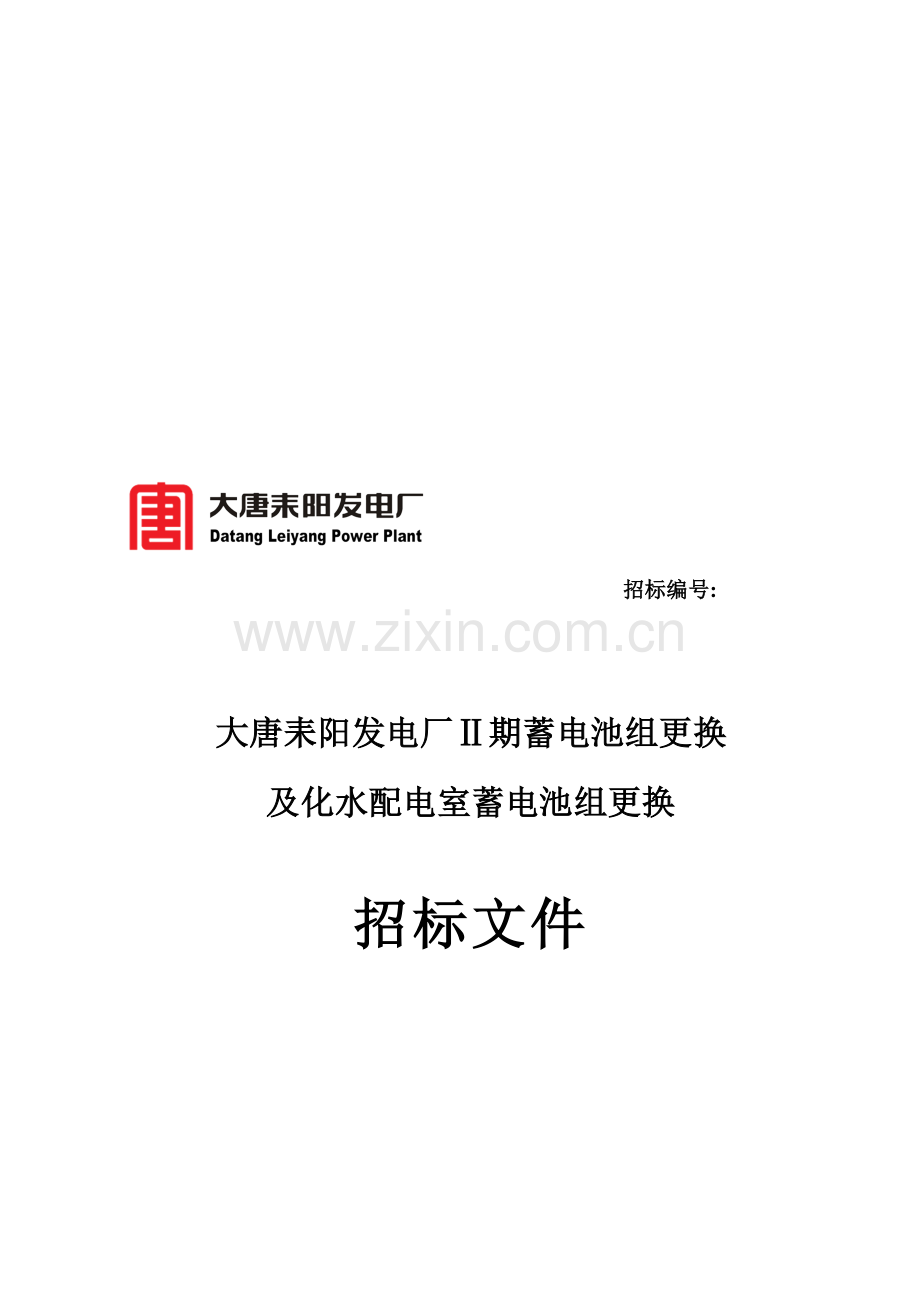

发电厂Ⅱ期蓄电池组更换与化水配电室蓄电池组更换招标文件模板.doc

招标编号:

大唐耒阳发电厂Ⅱ期蓄电池组更换
及化水配电室蓄电池组更换
招标文件

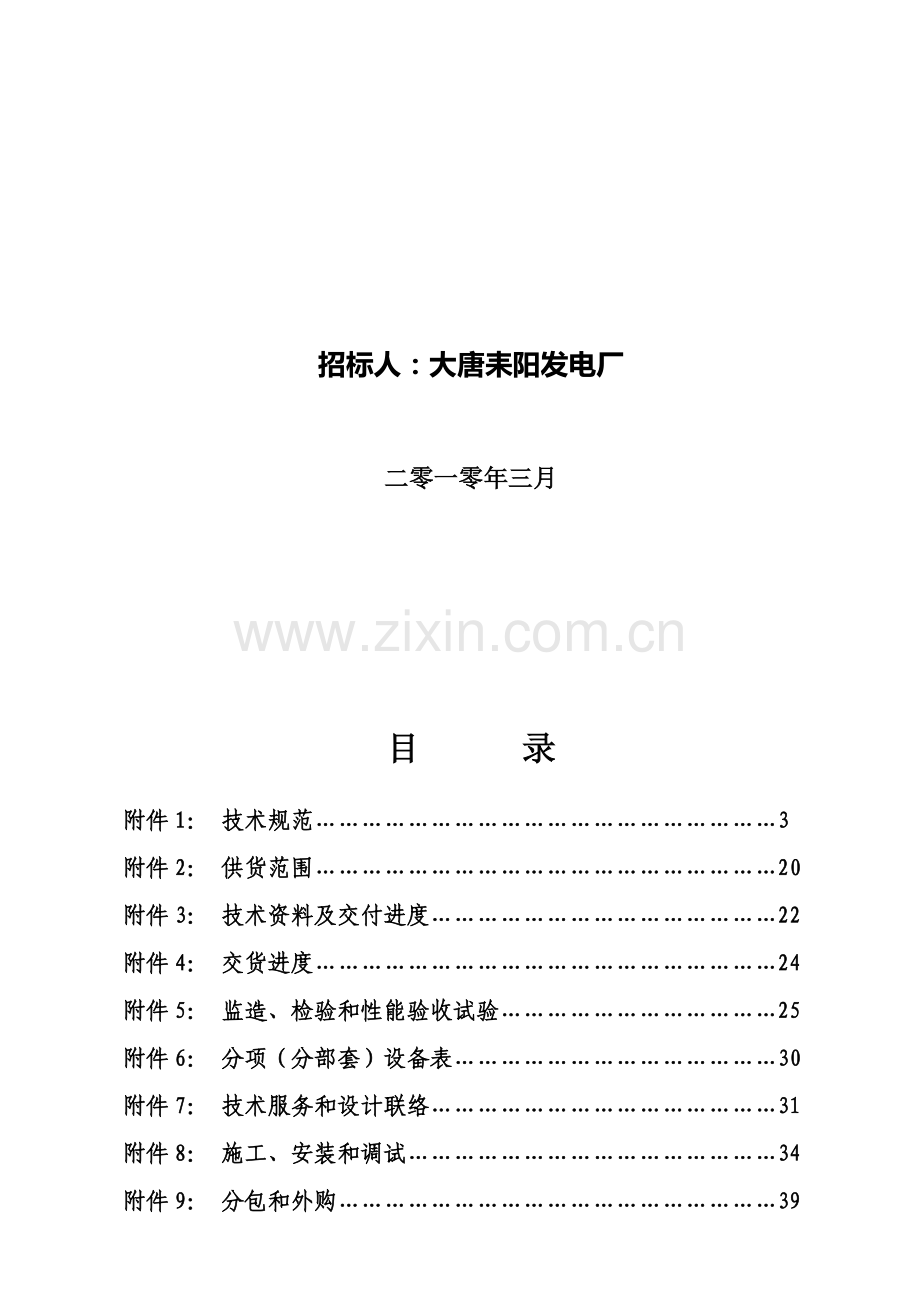

招标人：大唐耒阳发电厂

二零一零年三月

目 录
附件1： 技术规范……………………………………………………3
附件2： 供货范围……………………………………………………20
附件3： 技术资料及交付进度………………………………………22
附件4： 交货进度……………………………………………………24
附件5： 监造、检验和性能验收试验………………………………25
附件6： 分项（分部套）设备表……………………………………30
附件7： 技术服务和设计联络………………………………………31
附件8： 施工、安装和调试…………………………………………34
附件9： 分包和外购…………………………………………………39
附件10：投标人资格审查文件………………………………………40
附件11：差异表………………………………………………………42
附件12：投标方需要说明其它内容………………………………43

附件1
技术规范
1 总 则
1.1 本招标文件适适用于大唐耒阳发电厂Ⅱ期蓄电池组更换改造系统工程总承包项目（设计除外）招标。它包含Ⅱ期#3#4机蓄电池组更换和调试等方面技术要求。
1.2 投标人必需应将差异 (不管多少)内容全部清楚地填写在投标文件附件12技术差异表中。假如投标人未在投标文件附件12技术差异表中提出差异说明，招标人则认为投标人完全响应招标文件各条原文要求和相关标准，投标人中标后按招标文件中条款要求签署技术协议和协议。
1.3 投标人必需实施本招标文件所列标准、规范和规程，在各标准有矛盾时，根据较高标准实施。 假如本招标文件中一些技术要求高于所列标准，则以本招标文件要求为准。
在采取本招标文件中所列标准有矛盾时，投标人应将这些矛盾之处于投标文件差异表中写清对比说明提交招标人，由招标人决定。
1.4 招标文件、投标文件和投标技术澄清文件、双方共同签署会议纪要、补充文件等和技术协议含有相同约束力，和订货协议正文含有相同效力。协议谈判应以招标文件为蓝本，经修改后最终确定文件应为协议一个附件。
1.5 在协议签署后，招标人有权因规范、标准、规程发生改变而提出部分补充或修改要求。
1.6 协议签署后15天内，按本招标文件要求,投标方提出协议设备设计、制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给招标方，由招标方确定。
1.7 只有招标人有权修改本招标文件。协议谈判应以本招标文件为蓝本，经修改后最终确定文件应作为协议一个附件，并和协议文件有相同法律效力。双方共同签署会议纪要、补充文件等也和协议文件有相同法律效力。
1.8 本招标文件所使用标准，假如和投标人所实施标准不一致时，经招标人认可才能实施。
2 招标标准及招标范围
2.1 招标标准
2.1.1 整个Ⅱ期蓄电池组更换系统工程总承包招标标准采取设计除外设备材料采购、蓄电池设备安装调试、充放电试验、完工验收和交付使用等总承包交钥匙方法Ⅱ期蓄电池组更换系统工程进行总承包。投标方应在投标文件中有具体施工组织设计方案。投标方应依据工程总进度进行施工组织总设计, 依据施工组织总设计编制设计、供货和施工进度。
2.1.2 投标人应负责整个Ⅱ期蓄电池组更换工程系统性能和质量确保，并在全部要求指标达成要求后移交给招标人。
2.2 招标范围
2.2.1 招标范围为大唐耒阳发电厂Ⅱ期蓄电池组更换改造工程。
投标人应提供整个Ⅱ期蓄电池组更换系统工程完整范围内设备制造(含现场制作设备)、设备及材料供货、运输、建筑工程、安装工程、指导监督、监造检验、技术服务、人员培训、调试、试验及整套系统性能确保和售后服务等。
2.2.2 本标书各部分所要求技术要求、供货和服务范围、安装和调试、试验和验收等内容组成一个完整技术规范体系，投标人所提供整个Ⅱ期蓄电池组更换系统工程应涵盖这些内容但不只限于此。
3 工程概况
3.1 工程概况
工程名称：大唐耒阳发电厂Ⅱ期蓄电池组更换工程
工程地点：湖南省耒阳市大唐耒阳发电厂
工程范围：Ⅱ期蓄电池组更换及设备安装调试。
质量要求：工程质量要求满足国家及行业标准。建筑安装工程达成国家或行业现行质量检验评定合格标准。工程质量验收合格、性能考评合格。消防、安全、环境保护、职业健康安全、档案、验收达标。
3.2气象特征和环境条件
本工程厂址气象条件直接移用耒阳发电厂以北约1km耒阳气象局累年气象统计结果，资料系列为1957年10月～，厂址所在气象要素特征值以下：
取水河段97%枯水位：73.1m
多年平均年降雨量：1346.5mm
多年平均相对湿度：81%
多年平均气压：1005.5hPa
极端最高气温：40.0℃
极端最低气温：-7.7℃
多年平均风速：2.1m/s
10分钟平均最大风速设计值：18.2m/s
整年主导风向为：NNW
3.3水文条件
耒阳市属东亚湿润季风气候区，含有四季分明、气候温和、雨水充沛、暑热期长等气候特点。通常3月份起雨水渐多，4～6月阴湿多雨，随即天气晴热，7～9月往往有大暴雨，10月以后多阴雨天气，11月以后天气严寒、降水最少。厂址处1%洪水位83.32m(1985年国家高程基准)，本工程场地均在1%洪水位以上。
3.4厂/场区地质
室内
3.5设计电池组容量
3.5.1 1200AH/组（Ⅱ期机组用） 4组
3.5.2 100AH/组（化水配电室用） 1组
4 蓄电池系统概况
蓄电池组安装在集控楼6.3米层，#3#4机组各设2组.每组103只电池,安装在电池组安装框架内(原型号为山东威海文隆生产GFM-1200B型).使用许继生产高频电源模块充电
按本招标文件提供设备清单数量报价，清单如有遗漏，请在报价中注明。

2）设备材料清单
序号
项目名称
规格、型号
计量单位
数量
Ⅱ期机组用
1
固定型阀控式密封铅酸蓄电池
GFM-1200
只
412
2
蓄电池组框架

套
4
3
跨接板

个
412
化水配电室用
4
固定型阀控式密封铅酸蓄电池
GFM-100，2V,100AH
只
104
5
带绝缘软跨接线

个
102
6
带绝缘软跨接线（和充电装置输出端联接引线）
1.5米
个
2
注: 蓄电池组框架看是否可利用现有(旧)
5 采取关键技术规范
DL/5044□95《火力发电厂、变电所直流系统设计技术要求》
GB50172-92《电气装置安装规程蓄电池施工验收规范》
DL5000-94《火力发电厂设计技术规程》
Ø 所选择蓄电池产品必需是经过国家级认证产品
6 技术要求
6.1部分技术要求
电池容量: 1200AH/组 4组
单个电池电压:2V
浮充电压：在环境温度25±10℃范围内，控制在2.2-2.24V/只
均衡充电电压：2.30-2.35V/只

放电末期电压：1.75V/只
每组电池数量:每组103只

7 监造、检验和性能验收试验
8 质保期
质保期：质保期为系统正式投运后三年，质保期内，因为投标方原因造成设备和零部件损坏，由投标方负责无偿更换。
9 清洁、油漆、包装、运输和储存
9.1 设备适合于运输，全部电池均用板条箱或其它包装箱包装并标上对应符号后再发运。如为了运输安全起见而在内部采取合适临时支撑货件，显著地标上诸如“在安装完成后或运行前必需拆去内部支撑”之类标识。
9.2 设备预防在运输过程中变形，在装运时必需根据设备宽度方向垂直于地面，用专用包装箱，避免碰撞。
9.3 电池须严格包装，以确保不致在运输和保管期间损坏，并预防受潮和浸水。
9.4 每台产品在显著处固定产品标牌并标明以下内容：
制造厂名称；
产品名称和型号；
关键技术参数；
出厂编号：
制造日期：
9.5 设备包装件上有以下标志
运输作业标志：包含防潮、防震、放置方向、重心位置、绳索固定部位等。
发货标志：出厂编号、总编号、发货站、到货站、体积(长×宽×高)、毛重、净重、设备名称、发货单位、收货单位。
9.6 储 存
9.6.1 设备抵达安装现场后，招标方和招标方按约定开箱检验措施，对照装箱单逐件清点，进行检验和验收。
9.6.2 设备抵达安装现场后，按要求储存。如投标方有特殊要求，向招标方及早提出。
待投标方扩散联营或外包生产设备(部件)抵达安装现场后，仍由招标方会同投标方进行检验和验收。

附件2
供货范围
1 通常要求
1.1 本附件要求了协议设备供货范围，投标方确保提供设备为全新、优异、成熟、完整和安全可靠，且设备技术经济性能符合附件1要求。
1.2 投标方应提供具体供货清单，清单中依此说明型号、数量、产地、生产厂家等内容。对于属于蓄电池组设备运行和施工所必需部件，即使本协议附件未列出和/或数目不足，投标方仍须在实施同时补足。
1.3 投标方应提供全部安装和检修所需专用工具和消耗材料等，并提供具体供货清单。
1.4 提供随机备品备件（十二个月投运中所需）和 三 年运行所需备品备件（三年运行所需备品备件不计入投标总价），并给出具体清单。
1.5 提供所供设备进口件清单。
1.6 投标方应提供技术资料清单见附件3。
1.7 投标方设备进口件和配套部件生产厂家由招标方最终确定。
2 供货范围
2.1 固定型阀控式密封铅酸蓄电池
2.2　专用工具
投标方应提供安装、检修维护、运行调整用分选系统专用工具。
2.3备品备件
投标方应提供性能好、装拆更换方便备品备件，备品备件应按保质期后十二个月要求考虑易损件数量。
2.4设备清单
投标方要确定以上范围并提供细化清单（参考表格以下）
2.4.1Ⅱ期蓄电池组更换
序号
名 称
规格和型号
单位
数量
产 地
生产厂家
价格
备 注

(注：价格一项在商务报价中填写)
2.4.2 专用工具
序号
名 称
规格和型号
单位
数量
产 地
生产厂家
价格
备 注

(注：价格一项在商务报价中填写)
2.4.3 备品备件
序号
名 称
规格和型号
单位
数量
产 地
生产厂家
价格
备 注

附件3
技术资料和交付进度
1 通常要求
1.1 投标方提供资料应使用国家法定单位制即国际单位制，语言为汉字。
1.2 资料组织结构清楚、逻辑性强。资料内容要正确、正确、一致、清楚、完整，满足工程和检修要求。
1.3 投标方资料提交立即充足，满足工程进度要求。
1.4 对于其它没有列入协议技术资料清单，却是工程所必需文件和资料，一经发觉，投标方也应立即无偿提供。
1.5 招标方要立即提供和协议设备设计制造相关资料。
2 提供资料
2.1 随投标书提供资料。
电子版投标书2套。文本文件采取WORD格式。
2.2 审查用技术文件。
2.2.1 设备技术规范表
2.2.2 设备、仪表说明书
2.3 安装、调试、运行用技术文件
安装、调试、运行用技术文件将在设备到货前送达。供方所供安装、调试、运行用技术文件和随机提供技术文件将不少于下列技术文件（但不限于此）：
2.3.1 蓄电池运行维护手册
2.3.2 蓄电池使用说明。
2.3.3 蓄电池技术规范表。
2.3.4 蓄电池调试试验规程。
2.3.5 蓄电池质量检验书
2.3.6 蓄电池部件关键用材质量检验书
2.3.7 安装要求及安装质量标准。
2.3.8 备品备件及专用工具一览表。
2.3.9 相关规程、规范和标准目录清单。
2.3.10 系统设备、仪表清册。
2.3.11 全部仪表样本。
2.3.12 设备、仪表说明书。
2.3.13 调试方案。
2.4 通常要求
2.4.1 供方提供资料使用国家法定单位制即国际单位制，语言为汉字。
2.4.2 提供资料应满足设备运行和检修（含检修步骤及测量方法、技术工艺标准等）需要。全部文本资料用A4纸。
2.4.3 资料组织结构清楚、逻辑性强。资料内容正确、正确、一致、清楚、完整，满足工程要求。
2.4.4 供方资料提交应立即充足，满足工程进度要求。
2.4.5 供方提供技术资料通常可分为投标阶段，设备检验、施工调试、试运、性能验收试验和运行维护等四个方面。供方应满足以上四个方面具体要求。
2.4.6 对于其它没有列入协议技术资料清单，却是工程所必需文件和资料，一经发觉，供方应立即无偿提供。
2.4.7 供方提交每一批资料全部应附有资料清单，每张资料全部注明版次，当提交新版资料时应注明修改处并说明修改原因。
3 交付进度
投标方在协议草签定后15天内，投标方应提供8套完整技术资料（含2套电子文本文件），以满足安装调试需要；设备供货时随机资料每台机二套，外加电子文本二套。如招标方认为所供资料不能满足要求时，有权要求投标方补充。

附件4
总工程进度
该系统设计、土建、制造、安装、调试、验收合格按180天时间考虑。
设备交货进度表
序号
设备/部件
名称、型号
交货地点
分选系统
数量
交货时间
重量

备品备件交货进度表
序号
设备/部件
名称、型号
交货地点
分选系统

数量
交货时间
重量

专用工具交货表
序号
设备/部件
名称、型号
交货地点
分选系统
数量
交货时间
重量

附件5
监造、检验和性能验收试验
1 概述
1.1 本附件用于协议实施期间对投标方所提供设备(包含对分包外购设备)进行监造、检验和性能验收试验，确保投标方所提供设备符合附件1要求要求。
1.2 投标方应在协议生效后15天内，向招标方提供和本协议设备相关监造、检验和性能验收试验标准。相关标准应符合附件1要求。
2 质量控制
2.1 招标方应对协议设备(包含分包和外购)按ISO-9000系列标准进行质量管理和控制。
2.2 招标方参与工厂检验和设备监造均是招标方参与质量控制形式，不能免去投标方供货质量和工作质量责任。
3 工厂检验
3.1 工厂检验是质量控制一个关键组成部分。投标方须严格进行协议产品实现过程各步骤评审、检验和试验。投标方提供协议设备实现过程各步骤应签发设计评审统计、质量证实、检验统计和测试汇报，而且作为交货质量证实文件组成部分。
3.2 检验范围包含原材料、标准件和元器件采购、部件加工、组装、试验至出厂试验。
3.3 投标方检验结果要满足附件1要求，如有不符之处或达不到标准要求，投标方要采取方法处理直至满足要求，同时向招标方提交不一致性汇报。投标方发生重大质量问题时应将情况立即通知招标方。
3.4 某工厂检验项目如被招标方指定为见证内容，她将被列为设备监造范围。
3.5 招标方要求参与投标方工厂出厂验收是工厂检验一部分。
3.6 工厂检验全部费用包含在协议总价之中。
4 设备监造
4.1 监造依据
依据本协议和国家相关要求、ISO9000相关标准。
4.2 监造方法
检验汇报见证、证实文件见证、招标方现场见证、停工待检和复查或抽检，即 R点、D点、W点、H点和WI点。
R点：投标方提供检验或试验统计或汇报项目，即文件见证。
D点：投标方提供检验汇报以外试验统计、汇报、或相关证实材料项目，即证实文件见证。
W点：招标方监造代表参与检验或试验项目，检验或试验后投标方提供检验或试验统计，即现场见证。
H点：停工待检。投标方在进行至该点时必需停工等候招标方监造代表参与检验或试验项目，检验或试验后投标方提供检验或试验统计。
WI点：招标方监造代表在投标方制造厂内进行复查、抽检、试验及金属、焊接无损探伤等。上述工作均应在投标方自检合格基础上进行。
招标方接到质量见证通知后，应立即派代表到投标方实施监造工作。假如招标方代表不能按期参与，招标方应书面通知投标方，W点自动转为R点，但H点没有招标方书面通知同意转为R点时，投标方不得自行转入下道工序，应和招标方联络约定更改见证日期，假如更改时间后，招标方仍未按时抵达，则H点自动转为R点。H点投标方应提前15天书面通知招标方，W点投标方应提前10天书面通知招标方，R点、I点投标方应提前7天书面通知招标方。
每次监造内容完成后，投标方和招标方监造代表均须在见证表上推行签字手续。投标方复印3份，交招标方监造代表1份。
监造关键项目以下表。招标方能够对表中项目增加或对监造方法调整，投标方必需接收。
序
号
项 目 内 容
监 造 方 式
备 注
H
W
R
1

2

4.3 监造方法及投标方义务
招标方将按以下方法和措施对投标方自己制造厂及投标方分包制造厂内生产设备进行监造。监造工作包含以4.2监造方法参与投标方进行如本附件附表1要求检验范围检验、检验实施标准复查、抽检、对有争议结论再复查和其它必需现场见证和监督等。
4.3.1 原材料监造

4.3.2 现场见证资料
要求招标方需要文件见证和现场见证资料需在见证后10天内提供给招标方。
4.3.3 生产计划通报
相关工厂见证监造设备，投标方在设备投料前应提供生产计划，每个月第一周内将加工计划和检验试验计划书面通知招标方。
4.3.4 和监造设备质量相关技术资料
招标方有权查阅所监造设备项目质量相关技术资料，投标方应主动配合并提供相关资料复印件。
4.3.5 赴投标方车间检验设备质量及生产权利
招标方有权派监造代表到投标方工厂车间检验设备质量及生产情况，投标方应予配合。
4.4 质量控制-工厂监造和检验计划
依据投标方质量管理体系和过程控制投标方提出《质量控制-工厂监造和检验计划》(附表1)，经买卖双方协商，同意附表1中工厂监造关键项目。招标方能够对表中项目增加或对监造方法调整，而不产生价格改变。
4.5 监造工作程序
以下是招标方监造人员在监造中工作程序，请投标方给予配合：
4.5.1 熟悉设备图纸、技术标准、制造工艺和设备供货协议中相关要求。
4.5.2 编制《设备监造纲领》和《设备监造实施计划》，经总监造工程师审核同意后报送招标方立案。
4.5.3 核查制造单位提供生产计划和相关质量体系，并提出核查意见。
4.5.4 核实制造单位关键分包方资质情况、实际生产能力和质量管理体系是否符合设备供货协议要求。
4.5.5 熟悉制造单位检验计划和检验、试验要求，确定各制造阶段检验、试验时间、内容、方法、标准和检测手段。
4.5.6 对设备制造过程中拟采取重大新技术、新材料、新工艺判定和试验汇报进行审核，签署意见，并通知招标方给予确定。
4.5.7 查验关键零件生产工艺设备、操作规程和相关人员上岗资格，并对设备制造和装配场所环境进行查验。
4.5.8 对制造设备关键原材料、外购配套件、毛坯铸锻件证实文件及检验汇报和外协加工件、委托加工材料质量证实和制造单位提交检验资料进行查验。
4.5.9 对设备制造过程进行监督和抽查，深入生产场地对所监造设备进行巡回检验，对关键及关键零部件制造质量和制造工序进行检验和确定。
4.5.10 监造人员按制造单位检验计划和对应标准、规范要求，监督设备制造过程检验工作，并对检验结果进行确定。如发觉检验结果不符合要求，应立即通知制造单位进行整改、返工或返修；对当场无法处理质量问题，监造人员书面通知制造单位，要求暂停该部件转入下道工序或出厂，并要求制造单位处理；当发觉重大质量问题时，将立即向制造单位出具书面停工通知，并立即汇报招标方。
4.5.11 监督制造单位设备装配和整体试验等过程。
4.5.12 按设备制造协议要求核实制造单位提交制造进度付款单，提出核实意见，报总监造工程师同意后开据相关证实，提交招标方作为招标方向制造单位支付设备款依据之一。
4.5.13 定时向招标方提供监造工作简报，通报设备在制造过程中加工、试验、总装和生产进度等情况。
4.5.14 设备监造工作结束后，编写设备监造工作总结，整理监造工作相关资料、统计等文件，一并提交给招标方。
4.6 对投标方配合监造要求
4.6.1 投标方有配合招标方监造义务，并立即提供相关资料，并不由此发生任何费用。
4.6.2 投标方应给招标方监造代表提供工作、生活、交通、通讯等方便。
4.6.3 投标方应在现场见证或停工待检前10天（从招标方接到通知单之日起计）将设备监造项目立即间通知招标方监造代表。
4.6.4 招标方监造代表有权查(借)阅和协议监造设备相关技术资料，如招标方认为需要复印存档，投标方应提供方便。
4.6.5 投标方应在见证后十天内将相关检验或试验统计或汇报资料提供给招标方监造代表。
5 验收
5.1 验收方法
验收依据情况分为分部验收及总体验收。总体验收又分为初步验收及最终验收。
分部验收指招标方在工程各个阶段全部可对 投标方提供设备、系统、设计、图纸资料、和技术服务等进行验收。分部验收结果将作为总体验收组成部分。
“初步验收”是指当按本附件要求程序和方法进行验收，其结果表明已达成了协议附件1要求性能和性能确保值后，招标方系统协议设备验收。
“最终验收”是指招标方对Ⅱ期蓄电池组更换协议设备确保期满后验收。
验收由招标方主持进行。
5.2 验收项目
验证协议系统或设备是否达成要求附件1要求各项要求及要求全部试验均可能成为验收项目，由招标方确定，而确保值试验项目是协议附件1确定。
6 质量确保及试验
6.1 供方应对蓄电池、材料进行相关键影响加工、试验、试运转时通知需方参与，并向需方提供试验或加工判定汇报。
6.2 供方提供各部件需更换时间，并提出提议备品备件清单。
6.3 供方提供在安装、运行、维修、调试时专用工具。
6.4 提供设备及全部隶属部件是成熟、优异，并含有制造该设备2台2年以上成功运行和实践经验，并经ISO9000质量认证厂家生产，不使用试验性设计和产品。
6.5 对配套设备要求
6.6.1 本规范书包含设备，如由其它厂家配套应由供方统一协调，并对厂家提供产品质量、进度负责。
6.7 设备试验
6.7.1 设备出厂前应进行出厂试验，试验均由制造厂完成，将试验资料按要求完整地并立即地提交需方，并请需方参与。设备运到现场后，还需按相关要求进行现场检验和试验。
6.8.1 供方应采取有效方法，确保产品符合本技术条件及国家相关标准规范要求，提供产品为同类型中优质产品，并提供一份和质量验收遵照规范清单。
6.8.2 全部设备出厂前应进行严格质量试验，并向需方提供检验汇报。设备安装完成后再依据供方检验汇报进行现场测试。
6.8.3 现场安装完成后，进行蓄电池组充放电试验大于3次，各蓄电池无异常发烧、漏液、变型，且温升不超出30℃，方为合格。
6.8.4 供方应提供下列质量证书：
蓄电池关键材料及防腐材料质量证书。
蓄电池电池检验汇报。
出厂合格证及优级品等级证书。
6.8.6 设备铭牌固定在设备显著位置。铭牌内容：制造厂名、产品型号及关键技术参数、制造日期等。

附件6
分项（分部套）价格表
见商务标书，不过投标文件必需提交不含价格设备清单。

附件7
技术服务和设计联络
1 投标方现场技术服务
1.1 投标方现场服务人员目标是使所供设备安全、正常投运。投标方要派合格、能独立处理问题现场服务人员。投标方提供包含服务人天数现场服务表应能满足工程需要。假如因为投标方原因,下表中人天数不能满足工程需要，招标方有权追加人天数，且发生费用由投标方负担；假如因为招标方原因，下表中人天数不能满足工程需要，招标方要求追加人天数，且发生费用由招标方负担。
1.2 投标方服务人员一切费用己包含在协议总价中,它包含诸如服务人员工资及多种补助、交通费、通讯费、食宿费、医疗费、多种保险费、多种税费,等等。
1.3 现场服务人员工作时间应和现场要求相运行要求。招标方不再因投标方现场服务人员加班和节假日而另付费用。
1.4 未经招标方同意,投标方不得随意更换现场服务人员。同时,投标方须立即更换招标方认为不合格投标方现场服务人员。
1.5 下述现场服务表中天数均为现场服务人员人天数。
现场服务计划表（格式）
序号
技术服务内容
计划人日数
派出人员组成
备注
职称
人数
1
指导安装

工程师

2
调 试

工程师

3
性能试验

工程师

4
交货验收

工程师

1.6 在下列情况下发生服务人天数将不计入投标方现场总服务人天数中：
1.6.1 因为投标方原因不能推行服务人员职责和不含有服务人员条件资质现场服务人员人天员数；
1.6.2 投标方为处理在安装、调试、试运等阶段本身技术、设备等方面出现问题而增加现场服务人天数；
1.6.3 因其它投标方原所以增加现场服务人员。
1.7 投标方现场服务人员应含有下列资质:
1.7.1 遵守中国法律,遵守现场各项规章和制度；
1.7.2 有较强责任感和事业心,按时到位；
1.7.3 了解协议设备设计,熟悉其结构,有相同或相近粉煤灰分选系统现场工作经验,能够正确地进行现场指导；
1.7.4 身体健康,适应现场工作条件；
服务人员情况表
姓名

性别

年纪

民族

政治面貌

学校和专业

职务

职称

工
作
简
历
（包含参与了哪些工程现场服务）
单
位
评
价
（按资质4条逐条评价）

单位 (盖章)
年 月 日
注： 每人一表。
1.8 投标方现场服务人员职责
1.8.1 投标方现场服务人员任务关键包含设备催交、货物开箱检验、设备质量问题处理、安装和调试、参与试运和性能验收试验；
1.8.2 在安装和调试前,投标方技术服务人员应向招标方进行技术交底,讲解和示范将要进行程序和方法。在设备安装前,投标方应向招标方提供设备安装和调试关键工序和进度表,招标方技术人员要对此进行确定,不然投标方不能进行下一道工序。经招标方确定工序不所以而减轻投标方技术服务人员任何责任,对安装和调试中出现任何问题投标方仍要负全部责任；
投标方提供安装、调试关键工序表（中标后按以下格式填写）
序号
工序名称
工序关键内容
备注

注：此表内容在协议实施期间提供。
1.8.3 投标方现场服务人员负责全权处理现场出现一切技术和商务问题。如现场发生质量问题，投标方现场人员要在招标方要求时间内处了处理。如投标方委托招标方进行处理，投标方现场服务人员要出委托书并负担对应经济责任。
1.8.4 投标方对其现场服务人员一切行为负全部责任；
1.8.5 投标方现场服务人员正常来去和更换应事先和招标方协商。
1.9 招标方义务
1.9.1 招标方负责提供供水系统接口。
1.9.3 招标方提供电源接线箱之前供电线路接口。
1.9.5 招标方要配合投标方现场服务人员工作，并在生活、交通和通讯上提供方便。
2 培训
为使协议设备能正常安装、调试、运行、维护及检修,投标方有责任提供对应技术培训。培训内容和时间应和工程进度相一致。
培训计划和内容由投标方在投标文件中列出（格式）
序号
培训内容
计划人日数
培训老师组成
地点
备注
职称
人数
1
理论培训

工程师

3
本厂培训

工程师

厂内

培训时间、人数、地点等具体内容由买卖双方约定。
投标方为招标方培训人员提供设备、场地、资料等培训条件，并提供食宿和交通方便。

附件8
施工、安装和调试
1 工作范围及安装内容
本安装规范为投标人所负担Ⅱ期蓄电池组更换安装工作范围、内容及要求。投标人负担整个Ⅱ期蓄电池组更换全部安装工作。

2 规范和标准
全部Ⅱ期蓄电池组更换供货材料和设备安装应符合相关中国家标准准、要求、规范及法律，和供货商所在国标准、投标人应提交Ⅱ期蓄电池组更换安装中采取全部标准、要求及相关标准。
3 蓄电池设备安装通常要求
3.1 设备器材验收及保管
3.1.1 设备抵达现场后，应按相关要求和制造商对设备存放要求，做好保管工作，预防设备遭受损伤、腐蚀、变形、变质和丢失。
3.1.2 关键设备现场开箱前，投标人应通知招标人到场和投标人共同进行开箱检验和验收，但此项检验和验收并不减轻投标人应负全部责任。
3.1.3 设备交付安装时应含有下列技术文件：
a）制造厂图纸（总图、结构图、装配图）
b）设备交货清单及装箱清单
c）随机供给图纸和技术文件清单
d）产品使用说明书（安装、运行、维护说明）
e）产品出厂合格证实书，包含总装统计、部套试验统计、关键零部件材料理化性能检验统计。
f）施工使用关键材料，如优质钢、合金钢及特殊焊接材料等，这些材料必需符合设计要求及相关国家产品标准，并应含有性能试验证件。
3.1.4 运到施工现场蓄电池，验收时必需检验蓄电池质量并统计，如发觉缺点，应分析原因，查清责任，并立即进行处理或更换。
3.2 对建筑工程施工要求

4.4 投标人通常责任
投标人应细心和勤勉地对工程进行施工并完成工程，应对其所负担项目施工合理性、安全性和适用性全方面负责。材料选择应有良好性能，以确保整个装置安全运行，其施工、安装质量应满足国家及行业对应标准要求。投标人应提供为施工完成工程和保修所必需全部（不管是临时性或常常性）监督、劳务、材料、机具、投标人设备及全部其它物品。
Ⅱ期蓄电池组更换系统施工所需施工区和施工生活区由招标人统一计划，施工区临建和施工生活区临建由投标人具体建设。
4.5 投标人现场操作和施工方法
投标人应对整个现场多种操作和施工方法适用性，稳定性和安全性全方面负责。投标人应在每项单位工程施工前，编制施工组织设计和作业指导书交监理工程师确定，经确定后作业指导书和方法并不能解除投标人责任。
4.6 投标人应建立完善质保体系并在整个工程建设中维持其正常运行。投标人应取得ISO9000/GBT9000系列资格认证。
4.7 投标人负责Ⅱ期蓄电池组更换全部材料（如：水泥、骨料、钢筋、钢材、型钢、防腐材料、防水材料、建筑装饰材料、门窗、人工地基处理和回填材料等）供货、质量、运输和保管。
全部材料和工艺应符合协议要求对应品级并符合监理工程师指令要求，进入现场材料均应出示厂家质量检验单，进入现场后投标人应进行复验，报监理工程师核查。
监理工程师假如认为有必需，可随时在制造加工或准备地点，或在工地或其它本协议可能要求其它地点或任何这类地点进行试验和质量监督。
按国家规程要求相关施工工艺要求进行施工。
投标人应负责对进入工程材料进行检验，测试及试验，对监理工程师要求进行特殊检验和试验项目，投标人应提供检验、测试及试验所需要帮助、劳力、电力、燃料、储藏室仪器及仪表，并应在这些材料等用于工程之前，按监理工程师选择和要求，提供材料样品以供试验。
4.8 投标人安全、保卫、文明施工和环境保护
投标人在现场应遵守全部现行相关安全、文明施工规章制度。
除非另有协议、自现场开始工作直到工程全部移交为止，投标人应：
全方面负责在工地上施工人员安全，并使工地（只要这些工地已由其管辖）和工程（只要这些工程还未完成或由招标人占用）保持良好秩序，以免发生人身事故。
为了保护工程或为了公众及其它人员安全及方便，在监理工程师或任何依法建立主管机关所要求时间和地点、投标人应以其自己费用提供并维修全部照明、护栏、围墙、警告标志及守卫设施。
采取一切合理方法，保护工地及工地周围环境，避免污染、噪音或因为其施工方法不妥造成对公共人员和财产等危害或干扰。
对施工现场设备、材料要妥善看管，以防丢失，如有丢失，投标人人应自费进行购置。
5 调试(开启)
蓄电池组充放电试验应在安装工作完成以后进行，并应立即消除所发觉缺点。
若蓄电池组在较长时间未运行/开启情况下。投标人必需采取方法进行静态保护，即使招标人对停止时间负责也应如此。
投标人应对装置开启、调试工作负全部责任。
在装置开启和调试准备期，应来运行人员必需介入并主动参与装置运行。
投标人应派调试指导人员到现场方便直接指挥或管理招标人操作人员正确处理和操作系统和设备。
在装置调试阶段之前，投标人必需向招标人提交一份具体调试计划及运行手册。装置试运行时间和负荷范围须征求招标人认可。
投标人负责为调试和试运行准备并提供全部试验仪器和工具。
若装置存在缺点或错误功效，投标人应在招标人同意时间内消除。
依据消除故障时间，装置接收能够推迟。
由投标人引发试运行中止，应对应延长试运行时间。假如必需，应重新开始试验。
在调试和试运行成功结束时，应提交汇报取得招标人认可。
6运行
在验收试验成功完成后，第三方(监督方)应完成一份验收试验汇报。全部验收试验中缺点、错误功效和对应校正工作均应记载，并指明蓄电池确保性能是否符合要求。投标人和招标人必需签署此试验汇报。验收汇报签署之前，投标人对蓄电池设备和其运行负全部责任；验收试验汇报签署以后，招标人开始接管装置，逐步进入运行阶段。

附件9
分包和外购
投标方要按下列表格填写分包情况表，每项设备候选分包厂家通常不少于3家，并报各分包厂家简明资质情况，并取得招标方同意。
分包情况表
序号
设备/部组件
型号
单位
数量
产地
厂家名称
交货地点
备注

注：上表中序号和内容应和附件2一致。

附件10
