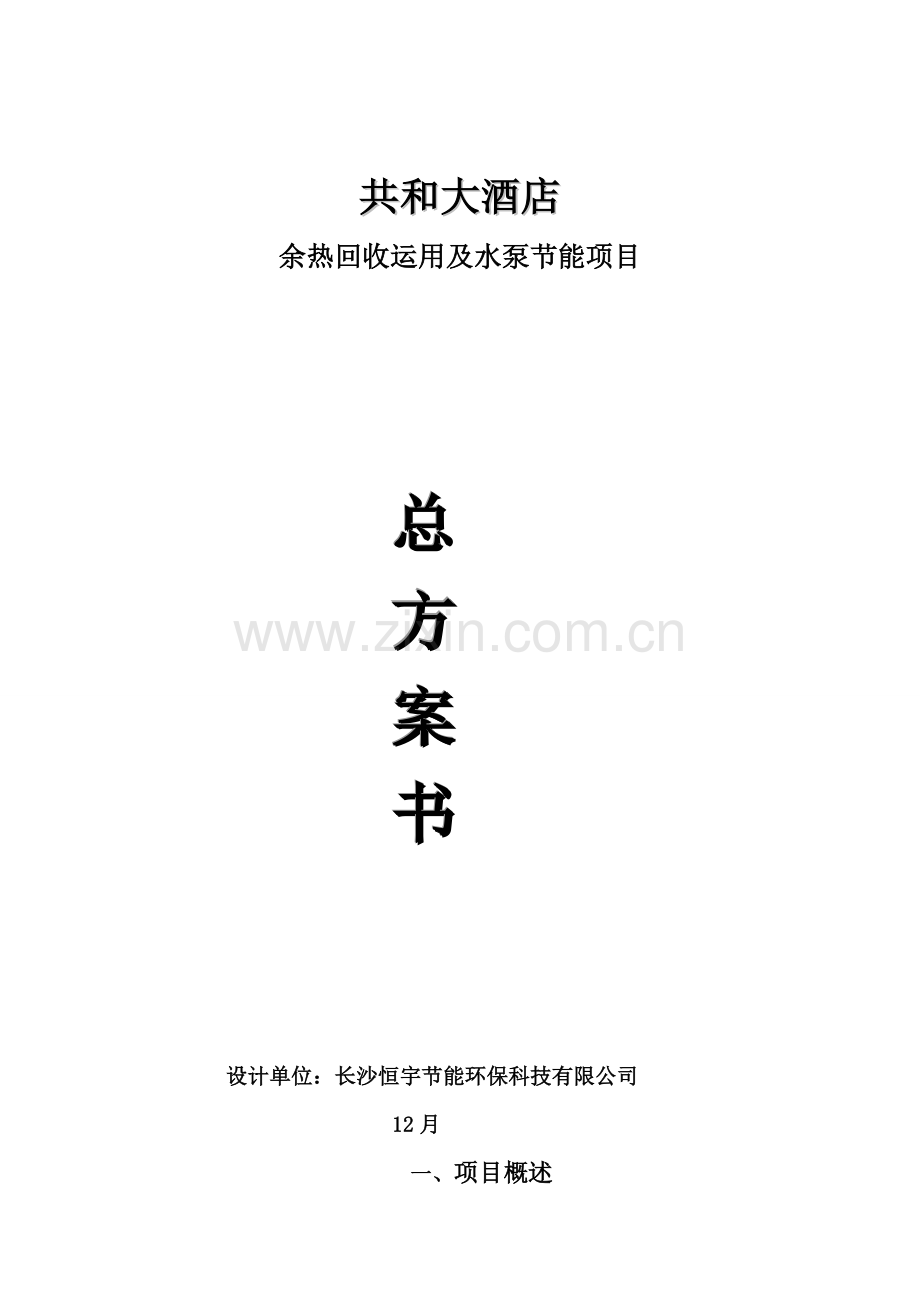

大酒店锅炉烟气余热回收专项方案.doc

共和大酒店
余热回收运用及水泵节能项目

总
方
案
书

设计单位：长沙恒宇节能环保科技有限公司
12月

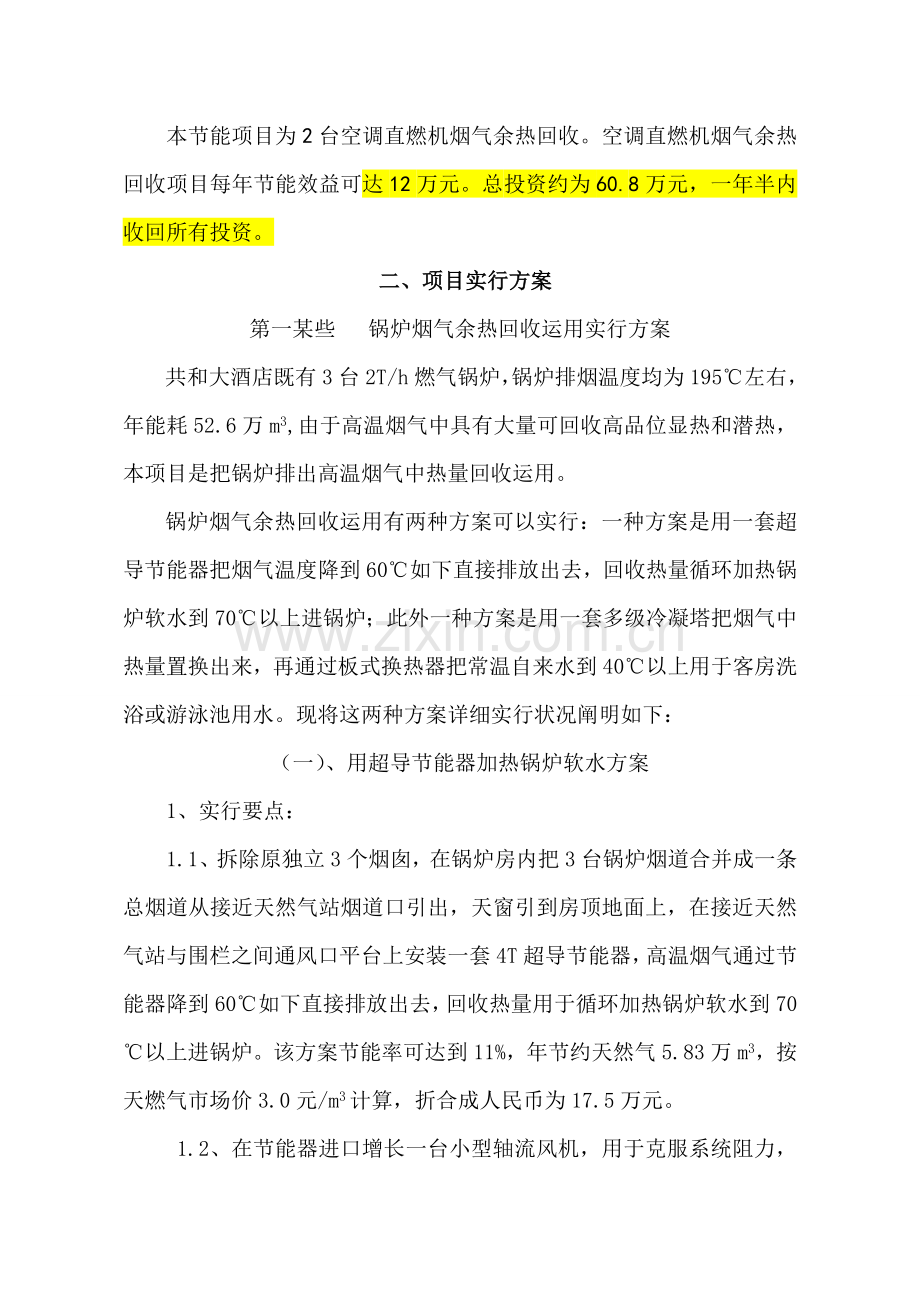

一、项目概述
本节能项目为2台空调直燃机烟气余热回收。空调直燃机烟气余热回收项目每年节能效益可达12万元。总投资约为60.8万元，一年半内收回所有投资。
二、项目实行方案
第一某些 锅炉烟气余热回收运用实行方案
共和大酒店既有3台2T/h燃气锅炉，锅炉排烟温度均为195℃左右，年能耗52.6万m3,由于高温烟气中具有大量可回收高品位显热和潜热，本项目是把锅炉排出高温烟气中热量回收运用。
锅炉烟气余热回收运用有两种方案可以实行：一种方案是用一套超导节能器把烟气温度降到60℃如下直接排放出去，回收热量循环加热锅炉软水到70℃以上进锅炉；此外一种方案是用一套多级冷凝塔把烟气中热量置换出来，再通过板式换热器把常温自来水到40℃以上用于客房洗浴或游泳池用水。现将这两种方案详细实行状况阐明如下：
（一）、用超导节能器加热锅炉软水方案
1、实行要点：
1.1、拆除原独立3个烟囱，在锅炉房内把3台锅炉烟道合并成一条总烟道从接近天然气站烟道口引出，天窗引到房顶地面上，在接近天然气站与围栏之间通风口平台上安装一套4T超导节能器，高温烟气通过节能器降到60℃如下直接排放出去，回收热量用于循环加热锅炉软水到70℃以上进锅炉。该方案节能率可达到11%，年节约天然气5.83万m3，按天燃气市场价3.0元/m3计算，折合成人民币为17.5万元。
1.2、在节能器进口增长一台小型轴流风机，用于克服系统阻力，提高锅炉出力。
1.3、系统采用全自动控制。
2、节能工艺流程简介
工艺过程可参见系统原理图。
水解决
2.1、 节能工艺流程框图：
烟气60℃排放
70℃
20℃

热（软）水箱
节能器

195℃

锅炉
70℃

注： 为烟气流程
为热水流程
2.2、工艺阐明：
烟气流程：高温烟气通过节能器把烟温降到60℃如下直接排放出去。
热水流程：常温软水通过超导节能器循环加热至70℃以上进锅炉。
3、节能经济效益分析
3.1、基本参数及计算
本项目热力计算基本参数于下表所示：
指 标
符 号
单 位
数 量
1Nm3气燃烧产生烟气量
Vy
Nm3
11.604
标态下烟气密度
δy
kg/Nm3
1.232
标态下烟气比热容
λy
KJ/Kg.℃
1.168
常温软水平均温度
t1
℃
20
产1吨蒸汽需天然气量
m
m3
80

锅炉排烟平均温度
W1
℃
195
烟气出口平均温度
W2
℃
60
烟气中水蒸汽含量
ω
kg/m3气
1.6
潜热回收效率
ε60℃
%
25%
水相变热值
α
Kcal/kg
539
天燃气低位发热值
γ
Kcal/Kg
8500
锅炉实际使用效率
η1
%
80
热量单位换算
B
KJ/Kcal
4.1868
详细计算过程如下：
3.1.1、烟气量计算
由于1m3天然气燃烧产生理论湿烟气量：10.64Nm3，燃油燃气窑炉过量空气系数为1.05-1.20（取1.1），则1Nm3天然气燃烧产生实际湿烟气量为：
Vy=10.64Nm3×1.1=11.604Nm3
3.1.2、烟气密度计算
烟气中二氧化碳含量为8.5%，氮气含量为71.5%，烟气中水蒸汽含量为18%，烟气中氧气含量为2%。
0OC烟气密度：
δy=（44×8.5%+28×71.5%+18×18%+32×2%）÷29×1.293
=27.64÷29×1.293=1.232kg/Nm3。
3.1.3、0OC烟气比热容计算
λy=（0.829×8.5%+1.043×71.5%+1.8543×18%+0.917×2%）
=1.168KJ/(kg.℃)
3.2、 经济效益分析
指 标
符号
单位
数量
计算公式
年耗天然气量
Vn耗
万m3
52.6
酒店提供
年显热回收量
Q1
万Kcal
28310
Q1=Vn耗δyVyλy(W1-W2)/B
年潜热回收量
Q2
万Kcal
11341
Q2=Vn耗ωαε
年余热回收总量
Q
万Kcal
39651
Q=Q1+Q2
年节约天然气量
V
万m3
5.83
V=Q/γ/η1
年节能金额
Yn
万元
17.5
Y=V*P（P=3.0)
热水平均温度
t
℃
70

从上表可以看出，该项目每年节能收益为17.5万元。
4、工程报价及投资回收期
4.1 、工程报价
设备报价单
设备名称
数量（台）
单套价格（万元）
共计（万元）
4T节能换热器
1
16.0
16.0
控制、计量、安装辅材等
1套
4.0
4.0
安装人工费及税收

3.8
3.8
总　　　计
23.8万元
本工程为交钥匙工程（含产品设计、生产、安装、调试、售后）。
4.2、投资回收期
投资回收期=投资总价÷（年节能收益÷12个月）=23.8万元÷（17.5万元÷12个月）=16.3个月。
（二）、用多级冷凝塔加热自来水方案
1、实行要点：
1.1、同样把3个老烟囱拆除，在锅炉房内把3台锅炉烟道合并成一条总烟道直接进多级冷凝，多级冷凝安装在锅炉房原第二台锅炉烟囱位置，高度与原烟囱齐平。高温烟气通过多级冷凝塔降到70℃如下直接排放出去，回收热量用于加热常温自来水到50℃以上用于客房洗浴或游泳池。该方案节能率可达到9.9%，年节约天然气5.2万m3，按天燃气市场价3.0元/m3计算，折合成人民币为15.6万元。
1.2、设备均安装在室内，视觉上室外仅一种6m高烟囱，内为不锈钢，用铝板做保温外包，外观整洁美观大方。
1.3、系统采用全自动控制。
2、节能工艺流程简介
工艺过程可参见系统原理图。
2.2、 节能工艺流程框图：

自来水
烟气70℃排放

20℃
60℃
板式换热器
多级冷凝塔

195℃

50℃
锅炉
游泳池或洗浴用水

注： 为烟气流程
为热水流程
2.2、工艺阐明：
烟气流程：高温烟气通过节能器把烟温降到70℃如下直接排放出去。
热水流程：自来水通过多级冷凝塔加热至50℃以上进游泳池。
3、节能经济效益分析
3.1、基本参数及计算
本项目热力计算基本参数于下表所示：
指 标
符 号
单 位
数 量
1Nm3气燃烧产生烟气量
Vy
Nm3
11.604
标态下烟气密度
δy
kg/Nm3
1.232
标态下烟气比热容
λy
KJ/Kg.℃
1.168
常温自来水平均温度
t1
℃
20
热水平均温度
t2

℃
50

锅炉排烟平均温度
W1
℃
195
烟气出口平均温度
W2
℃
70
烟气中水蒸汽含量
ω
kg/Nm3气
1.6
潜热回收效率
ε60℃
%
15%
水相变热值
α
Kcal/kg
539
天燃气低位发热值
γ
Kcal/Kg
8500
锅炉实际使用效率
η1
%
80
热量单位换算
B
KJ/Kcal
4.1868
3.3、 经济效益分析
指 标
符号
单位
数量
计算公式
年耗天然气量
Vn耗
万Nm3
52.6
酒店提供
年显热回收量
Q1
万Kcal
26223
Q1=Vn耗δyVyλy(W1-W2)/B
年潜热回收量
Q2
万Kcal
9072.4
Q2=Vn耗ωαε
年余热回收总量
Q
万Kcal
35295.4
Q=Q1+Q2
年节约天然气量
V
万Nm3
5.2
V=Q/γ/η1
年节能金额
Yn
万元
15.6
Y=V*P（P=3.0)
热水年产量
G
吨
11765
G=Q/(t2-t1)
从上表可以看出，该项目每年节能收益为15.6万元。
4、工程报价及投资回收期
4.1 、工程报价
设备报价单
设备名称
数量（台）
单套价格（万元）
共计（万元）
4T冷凝节能器
1
12.0
12.0
控制、计量、安装辅材等
1套
5.0
5.0
安装人工费及税收

3.8
3.8
总　　　计
20.8万元
本工程为交钥匙工程（含产品设计、生产、安装、调试、售后）
4.2、投资回收期
投资回收期=投资总价÷（年节能收益÷12个月）=20.8万元÷（15.6万元÷12个月）=16个月。
（三）、回收热量计量办法
回收热量采用水量乘温差计量法：
1、在节能系统进水管上安装一种水表和一种温度计，在节能系统出水管上安装一种温度计，测量锅炉正常稳定运营一定期间段内节能系统热水产量M（kg）及进出口温差△t =t2-t1（单位℃，检测时采用恒温控制），则该时间段内回收热量Q（kcal）为：
Q=M△tλs
2、热量Qj换算成通过锅炉加热使水温升△t℃天然气需要量：
Vj=Q÷γ÷ηg
Vj——节约天然气量（m3）
3、节能率：ηj=Vj/V*100%
V——某时段锅炉天然气消耗量（m3）
4、节约费用：Y=V*ηj*P
Y——某时段节约燃料费用（元）
P——该时段天然气价格（元/m3）
（四）、验收办法
1 、节能器出口烟温低于60（70）℃；
2 、不能影响锅炉正常运营和设备安全；
3、所用材料为报价表中商定；
4 合同商定其她条款。
（五）、项目工期
1、产品设计： 4个工作日
2、设备制作： 20个工作日
3、施工筹划及组织： 1个工作日
4、设备现场安装： 13个工作日
5、系统调试： 2个工作日
共计：40个工作日。
（阐明：在组织施工期间，如遇特殊状况或人力不可抗拒，影响正常施工进行，则工期顺延。）
（六）、售后服务
1、操作培训：
我公司派出专业技术人员在节能设备安装、调试过程中将对贵方操作、管理人员进行现场培训，使她们理解设备性能原理，纯熟掌握该设备运营操作、维护保养和应当注意事项等。
2质保期内承诺：
A、质保期：从设备验收合格之日起节能器本体36个月，管道、阀门、水箱、控制系统及水泵等12个月。
B、故障响应：我公司可以在故障告知后24小时内赶到现场解决。
C、零、部件更换：由于零、部件质量因素所导致零、部件损坏，由我公司负责免费维修或更换；由于贵方人为因素所导致设备故障和零部件损坏，如需更换，收取材料费。

第二某些中央空调系统中主机水泵节能实行方案

1、基本原理
在中央空调系统中主机选配是按照建筑物最大设计热负载选定，且留有余量，而与之配套冷冻水泵和冷却水泵选定是必要满足空调主机最大负荷时所需水流量，也留有余量，冷水泵任务是取热与送热。由于季节、昼夜和顾客负荷变化，决定空调主机热负载也在不同变化，且在绝大某些时间内远比设计负载低，而水泵运营状况是一年四季都在固定最大水流量下工作，不会跟随主机负荷变化而变化流量，由此产生了挥霍。，一年中负载率在50%如下小时数约占所有运营时间50%以上。普通冷冻水设计温差为5℃，冷却水设计温差为5-6℃，在系统流量固定状况下，全年绝大某些运营时间温差仅为1.0-3.0℃，即在 低温差、大流量状况下工作，从而增长了管路系统能量损失，挥霍了水泵运营输送能量，普通空调水泵耗电量约占总空调系统耗电量20-30%，故节约低负载时水系统输送能量，具备很重要意义，因而，随热负载而变化水量变流量空调水系统显示了其巨大优越性，而得到越来越广泛应用。
本方案是按最佳运营工况参数定做“高效节能泵”替代当前处在不利工况、低效率运营水泵，减少“无效能耗”，消除“大流量”（明显超过额定流量）引起高能耗，提高输送效率，达到最佳节能效果。

2、工程概况
贵司中央空调系统中主机水泵选配是冷冻3台、冷凝水泵3台，水泵参数均为：Q=400 m3/h、H=50m、P=90KW、,采暖时用1台泵运营5个月，制冷时用2台泵运营5个月。通过我司前期对贵公司水泵实际运营工况理解，本工程是把本来冷冻3台、冷凝水泵3台所有换成“高效节能泵”，参数均为：Q=250m3/h、H=40m、P=55KW，原水泵不变做为备用。
通过技改，可以使系统水泵节电效率达到 39% 左右，每年可节约用电 23.6 万度（按实际运营时间计）。

3、项目节能技改实际节电效益
依照技改前水泵电功率为90kw，技改后高效节能泵电功率为55kw，采暖时用一台水泵，每年运营5个月，每天运营15个小时；制冷时用两台水泵，每年运营5个月，每天运营15个小时根据，可以计算出每年可以节电效益。计算过程如下：
3.1、每小时节电量（实际以水泵运营状况为准）：
u 技改后一台冷冻机运营时冷冻水泵每小时节电量：
△ P1＝90－55＝35（kw）
u 技改后两台冷凝机运营时冷却水泵每小时节电量：
△ P2＝2×（90－55）＝70（kw）
3.2、每年节电量：
△P年＝ △P1×15h/d×150d +△P2×15h/d×150d
＝236250(度/年)
3.3、每年节约电费：
电价按0.80元/度
￥= 236250×0.80 =18.9万元
3.4、节约电费：
￥=18.9万元/年× = 283.5万元

4、节能技改节电量计算方式
4.
4.2、实际节电量（kW·h）=技改前耗电功率（kW）×节电率×运营时间（h）
4.3、实际节电费（元）＝实际节电量（kW·h）×电价（元/kW·h）

5、工程报价及投资回收期
5.1工程报价报价单
设备名称
数量（台）
单套价格（万元）
共计（万元）
55KW高效节能水泵
4
3.0
12.0
控制、计量、安装辅材等
1套
3.0
3.0
安装人工及税收

3.0
3.0
总　　　计
18.0万元
本工程为交钥匙工程（含产品设计、生产、安装、调试、售后）
5.2、投资回收期
投资回收期=投资总价÷（年节能收益÷12个月）=18万元÷（18.9万元÷12个月）=12个月。
6、节能工期及现场施工状况
用功率表检测设备技改前、后电机输入功率，按第4.1条计算办法计算节电率，以此判断与否达到技改目的，验收时双方共同订立《技改工程验收单》。
7、工程质量及服务承诺
我司建有完善服务体系和严格质量管理体系，保证节能技改各个环节按原则执行，为客户提供优质服务：
7.1、方案设计：保证十天内为客户提供完善节能技改设计方案。
7.2、安装施工：做到优质安装和文明施工，不影响空调正常使用， 保证设备进场后十天内完毕安装施工。
7.3、技改效果：保证设备运转正常，达到合同商定节能效果，否则不收取任何费用。
7.4、技术培训：免费提供技改设备运维培训，保证运维工程师达到纯熟操作限度及具备解决普通故障能力。
7.5、资料管理：为客户建立完整技改资料档案。
7.6、故障解决：我司在全国建有完善维护网点，保证24小时内到场解决故障和维护。
7.7、设备保修：提供两年保修服务，两年内设备任何部件自然损坏，均由我公司免费负责更换；保期外，公司提供有偿终身维修服务，所需更换部件均按成本价提供。
7.8、技术升级：为客户提供终身技术支持与升级。
第三某些 中央空调烟气余热回收运用实行方案
共和大酒店既有2台200万kcal中央空调，烟气温度平均为137℃左右，一年有5个月平均能耗为天燃气m3/天 ，7个月平均能耗1000m3/天。年能耗天燃气为51万m3,本项目是把中央空调排出高温烟气中热量回收运用。
1、实行该项目之要点：
1.1、在中央空调总烟管上安装一套超导节能器，把137℃烟气温度降到60℃如下直接排放出去回收热量用于自来水到50℃以上用于客房洗浴用水。节能率可达到8%，年节约天然气4.0万m3，按天燃气市场价3.0元/m3计算，折合成人民币为12万元。
1.2、系统控制可与锅炉烟气余热回收项目作为一体。
2、节能工艺流程简介
工艺过程可参见系统原理图。
2.1、 节能工艺流程框图：
烟气60℃排放
50℃

热水箱
常温自来水
超导节能器
20℃

137℃

50℃
客房洗浴
直燃机

注： 为烟气流程
为热水流程
2.2、工艺阐明：
烟气流程：高温烟气通过超导热管换热器后烟温降到60℃如下直接排放出去。
热水流程：自来水通过超导节能器加热至50℃以上进热水箱供客房洗浴用水。
3、节能经济效益分析
参照锅炉烟气余热回收项目方案节能效益分析办法，可以计算得到该项目每年节能收益折合人民币为12元。
4、工程报价及投资回收期
4.1 、工程报价
设备报价单
设备名称
数量（台）
单套价格（万元）
共计（万元）
超导节能器
1
14.0
14.0
控制、计量、安装辅材等
1套
2.5
2.5
安装人工费及税收

2.5
2.5
总　　　计
19.0万元

本工程为交钥匙工程（含产品设计、生产、安装、调试、售后）。
4.2、投资回收期
投资回收期=投资总价÷（年节能收益÷12个月）=19万元÷（12万元÷12个月）=19个月。
5、回收热量计量办法
回收热量采用水量乘温差计量法，计算过程同锅炉烟气余热回收项目办法。
6、验收办法
6.1 、节能器出口烟温低于60℃；
6.2 、不能影响直燃机正常运营和设备安全；
7、项目工期
7.1、产品设计： 4个工作日
7.2、设备制作： 15个工作日
7.3、施工筹划及组织： 1个工作日
7.4、设备现场安装： 10个工作日
7.5、系统调试： 2个工作日
共计：32个工作日。
（阐明：在组织施工期间，如遇特殊状况或人力不可抗拒，影响正常施工进行，则工期顺延。）
8、 售后服务
同锅炉烟气余热回收项目。
三、合伙方式
1、贵方一次买断：
订立合同后付总款30%预付款，主体设备到达现场付30%进度款，工程验收合格后再付35%，剩余5%设备运营一年后付清。
2、由我司全额投资：
项目由我司全额投资，贵方无需投资，节能收益双方提成，我司：酒店=7：3，提成5年。
长沙恒宇节能环保科技有限公司
12日6日
