岩土综合项目工程勘察专业课程设计.doc

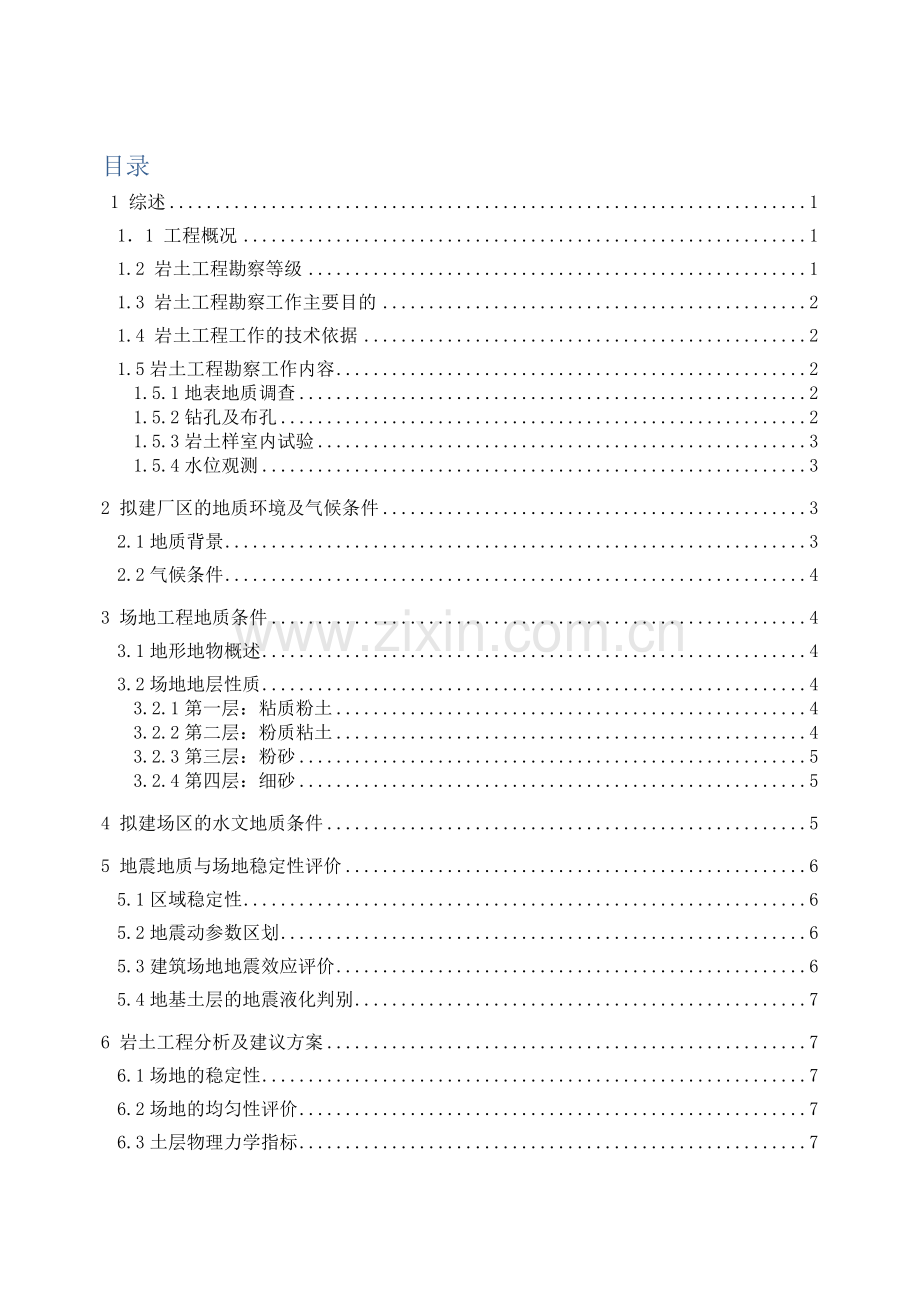

目录1 综述111 工程概况11.2 岩土工程勘察等级11.3 岩土工程勘察工作主要目的21.4 岩土工程工作的技术依据21.5岩土工程勘察工作内容21.5.1地表地质调查21.5.2钻孔及布孔21.5.3岩土样室内试验31.5.4水位观测32 拟建厂区的地质环境及气候条件32.1地质背景32.2气候条件43 场地工程地质条件43.1地形地物概述43.2场地地层性质43.2.1第一层：粘质粉土43.2.2第二层：粉质粘土43.2.3第三层：粉砂53.2.4第四层：细砂54 拟建场区的水文地质条件55 地震地质与场地稳定性评价65.1区域稳定性65.2地震动参数区划65.3建筑场地地震效应评价65.4地基土层的地震液化判别76 岩土工程分析及建议方案76.1场地的稳定性76.2场地的均匀性评价76.3土层物理力学指标76.4地基承载力分析96.5地基基础方案选择96.5.1地基持力层选择96.5.2基础形式建议96.6基坑工程评价107 结论与建议10附图附图一 勘探孔平面布置图附图二 工程地质剖面图11附图二 工程地质剖面图22附图三 工程地质剖面图33附图四 工程地质剖面图44附表附表一 物理力学登记表1 综述11 工程概况建筑名称：北京维益埃电器有限公司生产基地办公楼和厂房项目拟建建筑场地位于北京市顺义区李桥镇南半壁店村东富路60米。拟建建筑物平面分布及尺寸详见“勘察点与建筑物平面位置图”，其相应高度、构造类型及地下室状况详见下表：建筑物名称层数总高度构造类型地下室状况基底埋深基本类型办公楼3/砖混构造无待定条基厂房1/轻钢构造无待定独立柱基本1.2 岩土工程勘察级别拟建建筑地基基本设计级别为乙级，重要性级别为二级，地基级别为二级（中档复杂地基）；岩土工程勘察级别为乙级。1.3 岩土工程勘察工作重要目（1）查明拟建场地建筑范畴内地基土层构造、岩性、厚度、分布范畴及其重要物理力学性质，并对场地稳定性和建筑适当性进行合理分析和评价；（2）查明地下水类型、埋深及其对混凝土腐蚀性；（3）查明其他不良地质作用发育状况、分布范畴，并进行合理分析和评价；（4）对拟建场地和地基地震效应进行分析与评价；（5）提出设计阶段所需岩土工程参数，建议合理地基于基本形式，并对基坑开挖于支护、工程降水方案进行分析评价。1.4 岩土工程工作技术根据本次岩土工程勘察所遵循技术规范、原则如下：(1)岩土工程勘察规范()_GB50021-(2)建筑抗震设计规范(3)建筑地基基本设计规范(4)高层建筑岩土工程勘察规程(5)北京地区建筑地基基本勘察设计规范1.5岩土工程勘察工作内容依照工程勘察任务委托书，编写勘察方案及勘察技术规定，报单位总工审定；1.5.1地表地质调查：以场地中心进行1:500区域地质调查，内容涉及地形地貌，地质构造，工程环境等以便为了较为精确划分本场区内岩体不同发育位置为基本选型提供有力证据。1.5.2钻孔及布孔：依照已经提供钻孔对建筑基本布孔1.5.2.1勘探点间距：a、岩土工程勘察规范4.1.15：详勘阶段、地基复杂限度中档，勘探点间距：1530m；宜按建筑物周边或角点布置，也可按建筑群布置；单栋高层不少于4个。b、高层建筑岩土工程勘察规程4.1.2：单栋高层建筑，甲级不少于5个，乙级不少于4个；控制性孔不少于总数1/3且不少于2个。c、北京地区建筑地基基本勘察设计规范5.2.1.1：场地复杂限度中档，1530 m；勘探点宜沿承重墙、柱轴线布置，在荷载和建筑体型突变处宜恰当布置勘探点。单栋高层建筑勘探点不少于4个，且至少有2个控制性勘探点。1.5.2.2勘探孔深度：4.1.4.2：控制性勘探孔深度，对于箱、筏基本，在不具备变形计算条件时，按下式计算： dc=d+cb 式中：dc -控制性勘探孔深度（m）；d-基本埋深（m）；c-与土压缩性关于经验系数；-与高建层数或基地压力关于经验系数，甲级高建取1.1，乙级取1.0；b-基宽（m）4.1.4.3：普通性勘探孔深度应恰当不不大于重要受力层深度，对箱、筏基本可按下式计算： dg=d+gb dg-普通性勘探孔深度(m)；g -与土压缩性关于经验系数； 土类碎石土砂土粉土粘性土软土c0.50.70.70.90.91.21.01.52.0g0.30.40.40.50.50.70.60.91.01.5.3岩土样室内实验 为了拟定拟建场地岩土承载力，以及物理力学性质指标为土质边坡和岩质边坡提供放坡根据，或为提供基坑支护需各项岩土实验数据等，对岩土样进行了室内力学实验。1.5.4水位观测 本次水位观测采用钻孔施工完毕24小时后静态水位观测，共计观测20次。2 拟建厂区地质环境及气候条件2.1地质背景北京维益埃电器公司位于北京市顺义区李桥镇南半壁店村东富路60米处，该地区地表浅层分布粘质粉土、粉质粘土，向下依次为粉砂、细砂，粉质粘土具备良好可塑性，有助于基本建成，地下水含量丰富，阳离子钙离子居多，阴离子碳酸氢根离子含量较高，可见此处岩溶发育较为强烈。2.2气候条件 北京地区处在东亚大陆东岸，位于北纬39度56分，东经116度20分。北京市地处华北大平原北端，西、北、东三面环山。全市山区面积约占总面积2/3，最高处海拔2303米，市区中心海拔43.17米，最低处仅8米 北京地区地处暖温带半湿润地区，气候受蒙古高压影响，属大陆性季风气候，年降水量644毫米。北京四季分明，冬季干燥，春季多风，夏季多雨，秋季晴朗温和，年平均气温1012摄氏度。 冬季，经由西北部吹来冷空气，受高山阻挡，下沉时又受增温作用，因而北京冬季比其他同纬度地区温暖，无霜期约180200天。夏季因东南暖温气流受海洋调节作用，亦不热。这使北京形成了夏无酷暑，冬无寒冷优越气候条件。3 场地工程地质条件3.1地形地物概述 南壁店村为南半壁店村委会驻地。村委会辖南半壁店、小葛渠两个自然村。该村村域面积6.6平方公里。唐代建村。村南曾有一大寺院，火灾之后只剩残垣断壁，后在此设车马客店，故名半壁店。1981年为避重名改南半壁店。抗日时期化名“中心村”。该村地势北高南低，平均海拔28.1米。村东1.5公里处有小中河。3.2场地地层性质3.2.1第一层：粘质粉土 土壤可以分为砂质土、黏质土、壤土三类。 砂质土性质：含沙量多，颗粒粗糙，渗水速度快，保水性能差，通气性能好。黏质土性质：含沙量少，颗粒细腻，渗水速度慢，保水性能好，通气性能差。壤土性质：含沙量普通，颗粒普通，渗水速度普通，保水性能普通，通风性能普通。地球陆地表面土壤种类分异和组合。与自然地理条件综合变化密切有关。 粉土属于黏质土，含水透水差，晒干成粉状。3.2.2第二层粉质粘土粉质粘土是据GB50007-规范，塑性指数介于1017之间粘性土；或按水利电力部1962年规程，粘粒含量30%50%，且粉粒组含量不不大于砂粒组含量粘土。3.2.3第三层：粉砂粉砂土（Qai+pi），顾名思义就是粉土和砂土结合。砂土、壤土和粘土是依照土壤质地而划分。普通来讲砂土砂粒含量超过50，粘粒含量不大于30。粉土塑性指数不大于10.粉土性质介于砂土和粘土之间，容许承载力与粉土得孔隙比及天然含水量关于。孔隙比小，天然含水量小粉土承载力高，反之承载力低。粉土承载力普通在100-400kpa. 砂土，粒径不不大于2mm得颗粒含量不超过全重50%。粒径不不大于0.075mm得颗粒超过全重50%得土。砂土又分为砾沙，粗砂，细沙和粉沙五种。其中砾沙，粗砂，中砂地耐力只与密度关于，而与含水量大小无关，其容许承载力为180-250kpa;细砂，粉砂得容许承载力除与密度关于外，还与含水量大小关于，密实度越小，含水量越高，承载力越低，她们得容许承载力在140-340kpa之间。砂土它比重最大，遇水很容易沉降，速度也非常快最。3.2.4第四层：细砂 细砂土属于细粒土质砂（砂类土），普通沉积于河流中、下游凸岸河滩上，因沉积时间不同，具备明显曾理性，其物理力学性能与细砂土细度、含泥量关于。该工程所用细砂土具备粒径单一、级配不良、无粘性、不易压实成型特点。4 拟建场区水文地质条件地下水按赋存介质,可分为松散岩类孔隙水和以岩溶水为主基岩裂隙水两大类型。本场区重要含水层是粉质粘土和砂质粉土，含水层沿个方向变化均不大，依照勘察期间勘察孔所揭露地层和地下水动力性质，本场仅有一种含水层，该层水位埋深在6米左右，含水层厚度为6米左右。该层水由地下径流补给，地下水类型属潜水。上部为粉质粘土和粘质粉土为覆盖层，其中有某些中间具有砂质透水层，下部为粉质粘土隔水层。该场区地下水补给重要是地下径流补给，地下水水位年变幅在2-5米左右，地下水排泄重要为地下径流排泄和人工开采，在枯水期地下水向附近小中河等地表水系排泄。场地地下水径流条件良好。依照岩土工程勘察规范（）中水和土腐蚀性评价，按环境类型水和土对混凝土构造腐蚀性评价可知水中阴阳离子腐蚀级别，如下表：离子含量分析成果(%)腐蚀级别硫酸盐含量74.89微镁盐含量82.27微铵盐含量2.40微按地层渗入性水和土对混凝土构造腐蚀性评价分析项目含量(%)腐蚀级别侵蚀性二氧化碳0.00微碳酸氢根离子6.58微5 地震地质与场地稳定性评价5.1区域稳定性 北京地区处在地震带交汇处，地震频率高，但烈度不大于7度，近年来几乎未发生不不大于六级地震。区内地下水位埋藏深，不易浮现地基湿陷，在区域上属于稳定区。5.2地震动参数区划 以地震动峰值加速度和地震动反映谱特性周期为指标，将国土划分为不同抗震设防规定区域。（截图为震级与烈度、烈度与震级相应）5.3建筑场地地震效应评价 北京市地处燕山地震带与华北平原中部地震带交汇处，又紧邻汾渭地震带和郯庐深大断裂地震带，是个多震区，历史上曾遭受过多次强烈地震破坏和影响，其中以1679年马坊地震和1730年西郊地震影响最大。自有史记载以来，北京地区曾遭受有感地震592次（到1957年 3月 4日止），至于近年来运用仪器记录地震（ML3.5）多达几千次。 震中在北京城区有两次五级地震，曾使城内某些房屋被破坏。由此可知，北京历史地震发生频繁，但是地震震级较小，对人类生活影响较小，但在建筑时应当考虑地震影响，采用一定抗震办法，避免导致人员伤亡和建筑坍塌。5.4地基土层地震液化鉴别拟建场地抗震设防烈度为7度，对于饱和粉土和砂土，当符合下列条件之一时，可初步鉴别为不液化或可不考虑液化影响： (1)地质年代为第四纪晚更新世（Q3）及其此前时，7、8度时可判为不液化； (2)粉土粘粒含量百分率，7度、8度和9度分别不不大于10、13和16时，可判为不液化土。 (3)天然地基建筑，当上覆非液化土层厚度和地下水位深度符合下列条件之一时，可不考虑液化影响.6 岩土工程分析及建议方案6.1场地稳定性 拟建场地地震烈度为8度，属于建筑抗震不利地段。据关于资料，京津地区区域内只有小震活动，无强震记录，不具备中强地震发震构造条件，因而拟建场地稳定性较好。 拟建场地地形平坦，地貌单元单一，地层成因简朴，成层规律明显，无不良地质作用，适当建筑。6.2场地均匀性评价 依照剖面图可知，场地均匀性存在一定问题，一方面，同一深度存在不同种土，并且差别较大；另一方面，依照钻孔取出土来看，土分布没有达到均匀原则，因此，场地均匀性较差，应当考虑基本抗震和稳定办法。6.3土层物理力学指标6.4地基承载力分析 依照天然地基承载力计算公式：fa=fak+b(b-3)+dm(d-0.5)式中 fa-修正后地基承载力特性值； fak-地基承载力特性值 b、d-基本宽度和埋深地基承载力修正系数 -基本底面如下土重度，地下水位如下取浮重度； b-基本底面宽度(m)，当基宽不大于3m按3m取值，不不大于6m按6m取值； m-基本底面以上土加权平均重度，地下水位如下取浮重度； d-基本埋置深度(m)，普通自室外地面标高算起。在填方整平地区，可自填土地面标高算起，但填土在上部构造施工后完毕时，应从天然地面标高算起。对于地下室，如采用箱形基本或筏基时，基本埋置深度自室外地面标高算起；当采用独立基本或条形基本时，应从室内地面标高算起。6.5地基基本方案选取 6.5.1地基持力层选取由于建筑物安全级别为二级，属于高层建筑，由钻孔资料显示，应采用粘土做持力层。6.5.2基本形式建议依照场地岩土体单元质量特性及其在平面与剖面上土岩组合关系以及甲方提供设计规定，结合上部构造特性，建议采用天然基本，以粘土作为持力层。6.6基坑工程评价基坑支护工程施工中，施工单位对每个检查批进行了记录，合格率100%。并按照规范规定对保证资料、技术资料、物资资料、验收资料等及时进行了收集、整顿，并客观反映了工程实体质量。该工程基坑支护施工均按专家认证方案实行，施工过程遵守了国家有关验收规范和强制性条文规定，工程从开挖至回填均未发生塌方失稳现象，除到路口场地因素外，已完毕承包合同商定别的内容，工程资料齐全。依照平时监督检查和控制状况，并结合工程实体质量及验收资料，我项目监理部认定维益埃电器厂房及办公楼基坑支护工程质量评估结论为合格。7 结论与建议71 拟建场地内未见断层出露现象，场地地形平缓，地层持续。72场地内地下水位稳定，水量小，地下水对基本影响小，场区附近无污染源，地下水对基本无腐蚀性。但水中钙离子和碳酸氢根离子含量较多，应注意岩溶发生。73建筑场地类别为二类，属于抗震普通地段，场地抗震设防烈度区为8度区。74施工完毕后，应及时会同地勘、质检、设计、施工等部门人员进行检查工作，以保证建筑物安全。75施工中，若遇到疑难工程地址问题，应及时告知关于各方到现场协调解决。
