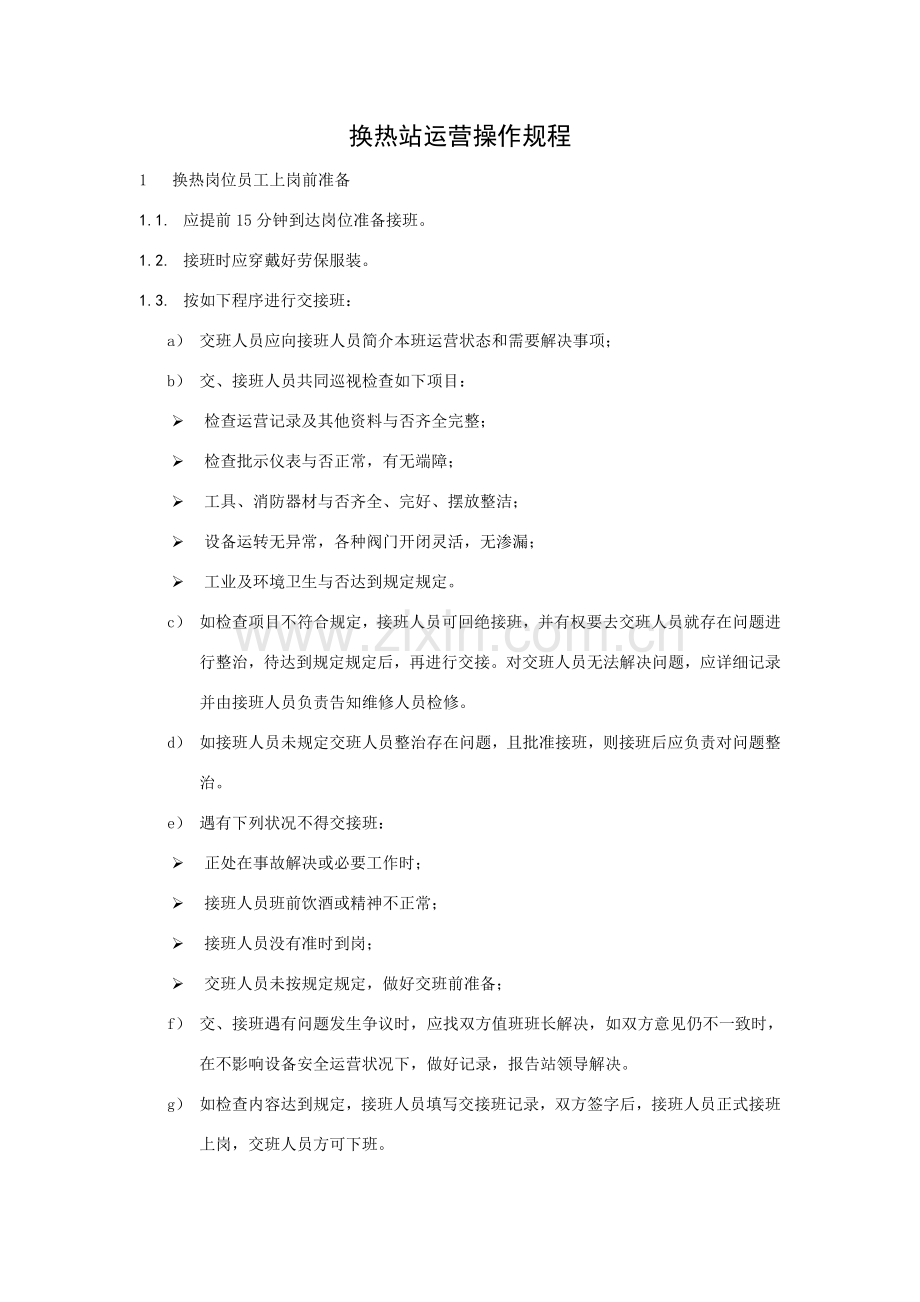

换热站运营操作规程
1 换热岗位员工上岗前准备
1.1. 应提前15分钟到达岗位准备接班。
1.2. 接班时应穿戴好劳保服装。
1.3. 按如下程序进行交接班：
a） 交班人员应向接班人员简介本班运营状态和需要解决事项；
b） 交、接班人员共同巡视检查如下项目：
Ø 检查运营记录及其他资料与否齐全完整；
Ø 检查批示仪表与否正常，有无端障；
Ø 工具、消防器材与否齐全、完好、摆放整洁；
Ø 设备运转无异常，各种阀门开闭灵活，无渗漏；
Ø 工业及环境卫生与否达到规定规定。
c） 如检查项目不符合规定，接班人员可回绝接班，并有权要去交班人员就存在问题进行整治，待达到规定规定后，再进行交接。对交班人员无法解决问题，应详细记录并由接班人员负责告知维修人员检修。
d） 如接班人员未规定交班人员整治存在问题，且批准接班，则接班后应负责对问题整治。
e） 遇有下列状况不得交接班：
Ø 正处在事故解决或必要工作时；
Ø 接班人员班前饮酒或精神不正常；
Ø 接班人员没有准时到岗；
Ø 交班人员未按规定规定，做好交班前准备；
f） 交、接班遇有问题发生争议时，应找双方值班班长解决，如双方意见仍不一致时，在不影响设备安全运营状况下，做好记录，报告站领导解决。
g） 如检查内容达到规定，接班人员填写交接班记录，双方签字后，接班人员正式接班上岗，交班人员方可下班。

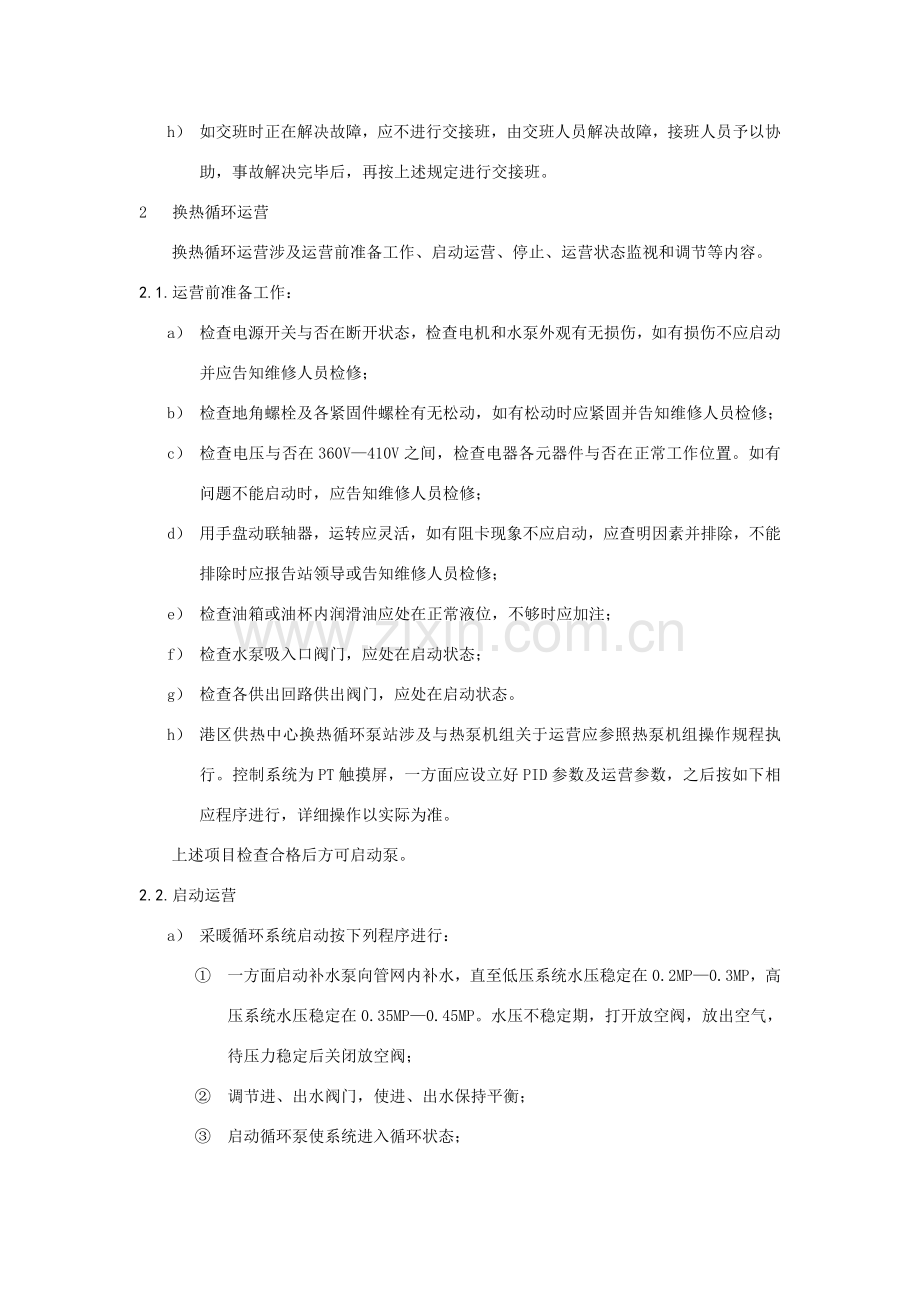

h） 如交班时正在解决故障，应不进行交接班，由交班人员解决故障，接班人员予以协助，事故解决完毕后，再按上述规定进行交接班。
2 换热循环运营
换热循环运营涉及运营前准备工作、启动运营、停止、运营状态监视和调节等内容。
2.1. 运营前准备工作：
a） 检查电源开关与否在断开状态，检查电机和水泵外观有无损伤，如有损伤不应启动并应告知维修人员检修；
b） 检查地角螺栓及各紧固件螺栓有无松动，如有松动时应紧固并告知维修人员检修；
c） 检查电压与否在360V—410V之间，检查电器各元器件与否在正常工作位置。如有问题不能启动时，应告知维修人员检修；
d） 用手盘动联轴器，运转应灵活，如有阻卡现象不应启动，应查明因素并排除，不能排除时应报告站领导或告知维修人员检修；
e） 检查油箱或油杯内润滑油应处在正常液位，不够时应加注；
f） 检查水泵吸入口阀门，应处在启动状态；
g） 检查各供出回路供出阀门，应处在启动状态。
h） 港区供热中心换热循环泵站涉及与热泵机组关于运营应参照热泵机组操作规程执行。控制系统为PT触摸屏，一方面应设立好PID参数及运营参数，之后按如下相应程序进行，详细操作以实际为准。
上述项目检查合格后方可启动泵。
2.2. 启动运营
a） 采暖循环系统启动按下列程序进行：
① 一方面启动补水泵向管网内补水，直至低压系统水压稳定在0.2MP—0.3MP，高压系统水压稳定在0.35MP—0.45MP。水压不稳定期，打开放空阀，放出空气，待压力稳定后关闭放空阀；
② 调节进、出水阀门，使进、出水保持平衡；
③ 启动循环泵使系统进入循环状态；
④ 检查出、回水压力，其中高层系统出水压力应保持在0.65MP—0.75MP，压差在0.1MP—0.15MP；低层系统出水压力应保持在0.35MP—0.45MP，压差在0.1MP—0.15MP。如偏离规定数值时，应通过增长或减少补水量进行调节；
⑤ 地热直供依照系统顾客出口温度，启动地热供、回水阀门，使进、出水量保持平衡；
⑥ 运用蒸汽或高温热水换热时应在循环系统运转正常状况下，方可向锅炉房申请供蒸汽或高温热水；港区供热中心换热循环泵站需对温控器开关性能进行测试，保证可以正常使用并进行出口温度设定，正常供汽压力不低于0.2Mpa。
⑦ 缓慢启动分汽缸或分水器上进口阀门，待有蒸汽或水排出时将疏水阀或放气阀关闭；
⑧ 缓慢启动分汽缸或分水器上出口阀门，待冷凝罐有蒸汽冒出时，将冷凝管线上直通阀门关闭，启动疏水器先后阀门；
⑨ 观测循环系统温度变化，调节进热量使循环系统中顾客出口温度符合供暖规定。
b） 泵启动按下列程序进行：
① 打开泵壳上放气装置，直至水涌出之后再关闭放气装置。接通电源，按下启动电钮，电机开始运转。如一次启动不成功，要对控制系统和电气操作开关进行功能性检查，可再次启动，但持续启动次数不超过3次，三次启动不成功时应报告站领导或告知维修人员检修；
② 待水泵开始运转且压力达到工作压力后，应打开泵出水阀门送水，电机、电流不应超过额定值；
③ 泵运转正常后，检查所供区域内供暖管线出水阀门应处在启动状态。
c） 地热井潜水泵启动：
① 将井口出水阀门关至整阀行程3/4处，按下启动电钮，待潜水泵启动后，缓缓打开出水阀门；
② 潜水泵开始运转时，应加强监护及观测水位变化；保证电泵在工况范畴内运营，待电泵运营稳定后，投入正式运转，配有变频装置潜水泵依照实际工况规定，调节频率到相应数值；
③ 潜水泵每次停止和启动前，应测定其热态及冷态绝缘电阻，以观测电泵绝缘状况；
④ 新装潜水泵第一次投入运营4小时后，应停泵并迅速测置其热态绝缘电阻，阻值不低于0.5MΩ时，才干继续使用。
d） 蒸汽加热循环系统启动按下列程序进行：
① 打开换热器蒸汽进口阀门和冷凝水出口阀门；
② 缓慢、逐渐打开分汽缸各蒸汽阀门；
③ 调节疏水器阀门；冷凝水需定期化验，经化验合格后可直接回收运用。
④ 启动冷凝泵。
2.3. 运营状态监视与调节
a） 值班人员应每小时巡视一次各供热回路进、出水压力和温度并逐项记录。（记录9.1，9.2）
b） 进、出水压力应保持在2.2.1. a)规定数值。当压力低于规定数值时，应启动补水泵补水，直至压力达到规定数值。
c） 各供热回路出水温度应保持在48℃---85℃之间，详细数值应依照天气状况及顾客测温反馈并参照表1适时进行调节。
表 1 室外平均气温与出口温度关系表
室 外 平 均 气 温
出 口 温 度
3℃ — -1℃
48℃ — 52℃
-2℃ — -5℃
53℃ — 61℃
-6℃ — -9℃
62℃ — 67℃
-10℃ — -14℃
68℃ — 83℃
-15℃ — -18℃
84℃ — 90℃
出水温度调节通过控制蒸汽量和热水锅炉分派量进行。
2.4. 停止供热
a） 停止加热时，应先停止供汽，但循环泵应保持运转
b） 正常状况下，停止供热应当按指令进行。未接到停止供热指令，不得随意停止供热。
c） 停止供热指令有口头指令和停止供热工作票。
口头指令可以是电话形式，但口头指令只能来自站领导，其她人指令或祈求无效。
3. 维修班班长在解决供热管网故障时，如遇故障点位于主干管线或管网上控制阀门失效或无法关闭等状况，电话祈求值班人员停止供热，值班人员可停泵配合。但停止供暖时间不应超过1小时。
对口头指令，值班人员应问清关于状况，做好详细电话记录。
a） 只有固定格式并按程序通过公司调度室和公司领导订立批准停热工作票才为有效工作票，施工、维修时应填写停止供热工作票。
b） 值班人员应按指令所阐明或注明回路、范畴，关闭相应出、回水阀门或停止循环泵运营。
c） 泵停止按下列程序进行：
① 逐渐关闭出水阀门至2/3左右；
② 按下停止按钮，切断电源开关；
③ 关闭泵出水阀门；
④ 地热井潜水泵在切断电源开关同步应关闭出水阀门，停泵5分钟后方可进行启动操作；
⑤ 长期停用时，应切断总电源。
d） 特殊状况下，值班人员可及时停止运营，但事后应及时报告站领导并告知锅炉房值班人员。
特殊状况是指下列状况：
——电源电压超过容许工作范畴（360V—410V），继续运转也许损坏设备；
——配电系统或设备因过热浮现明显异味或冒烟、起火；
——运营设备突然浮现声音异常且因素不明；
——地热井出水量不正常，水中含砂量明显增长；
——地热井潜水泵绝缘电阻热态值低于0.5MΩ；
——其他突发，也许带来危险状况。
4． 设备、设施巡检与维护保养
4．1设备、设施巡检
a） 每小时对换热循环泵站内设备、设施进行巡回检查一次，并填写《巡回检查记录》。
b） 巡回检查应重点检查如下项目，浮现问题时按有关办法解决：
① 检查配电柜、启动柜运营和仪表批示与否正常。如有异常状况应报告站领导或告知维修人员检修。如浮现起火等严重状况时应当及时停止运营，并及时报告站领导；
② 检查运营中水泵、电机温度与否正常，当水泵轴承部位温度超过75℃；电机温度超过65℃时；应停泵检查；
③ 检查运转设备声音与否正常，如声音异常应停止运营，并告知维修人员检修；
④ 检查运营设备紧固部位与否松动，如有松动应及时紧固；
⑤ 检查阀门填料有无漏水，如有漏水应紧固或加添料；
⑥ 检查水泵轴封密封泄漏量不适当不不大于3—10滴/每分钟。
4．2设备、设施维护保养
a） 下列内容为寻常维护保养项目：
① 设备、设施清洁达到无灰尘、无油污；
② 设备、设施应无跑、冒、滴、漏；
③ 设备、设施应达到消防安全规定；
④ 设备、设施应处在良好运营状态。
上述项目由值班人员负责每日进行一次，并填写《设备维护保养记录》。
b） 下列内容为定期保养项目：
① 新装水泵投入运营100小时后，应卸掉托架、更换润滑油。黄油每小时换油一次；
② 电机合计工作小时，应对轴承清洗、换油一次；
③ 每周对地热井潜水泵绝缘电阻和动水位进行一次检查；
④ 季节性开采地热井每一采暖期对潜水泵进行一次全面定期检查。
对上述项目，值班人员应依照设备合计工作小时，届时告知维修人员对设备进行维护保养,并应予以配合。
5． 环境卫生管理
5．1执行公司制定《环境卫生管理》，保持设备、设施清洁和环境整洁。
