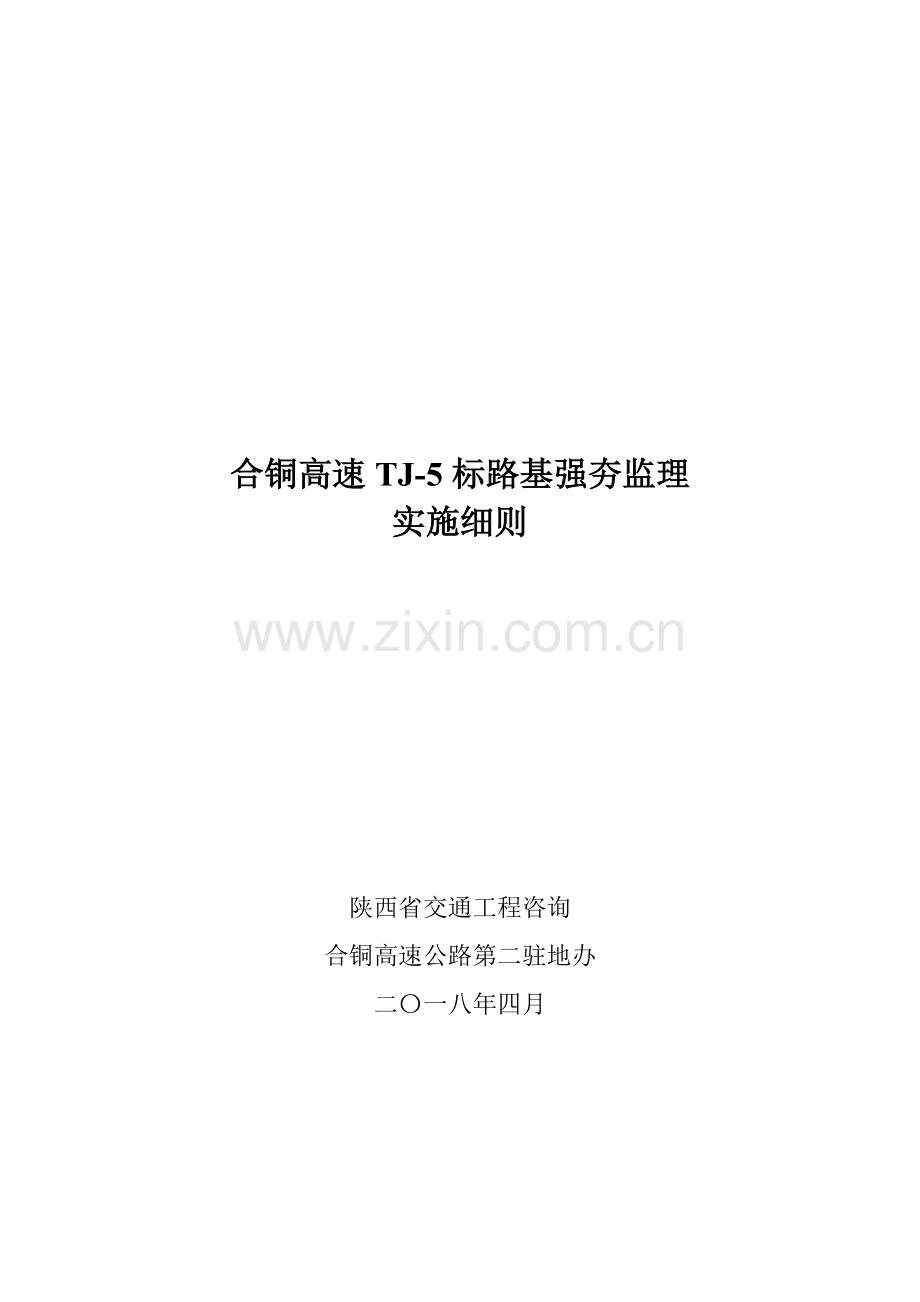

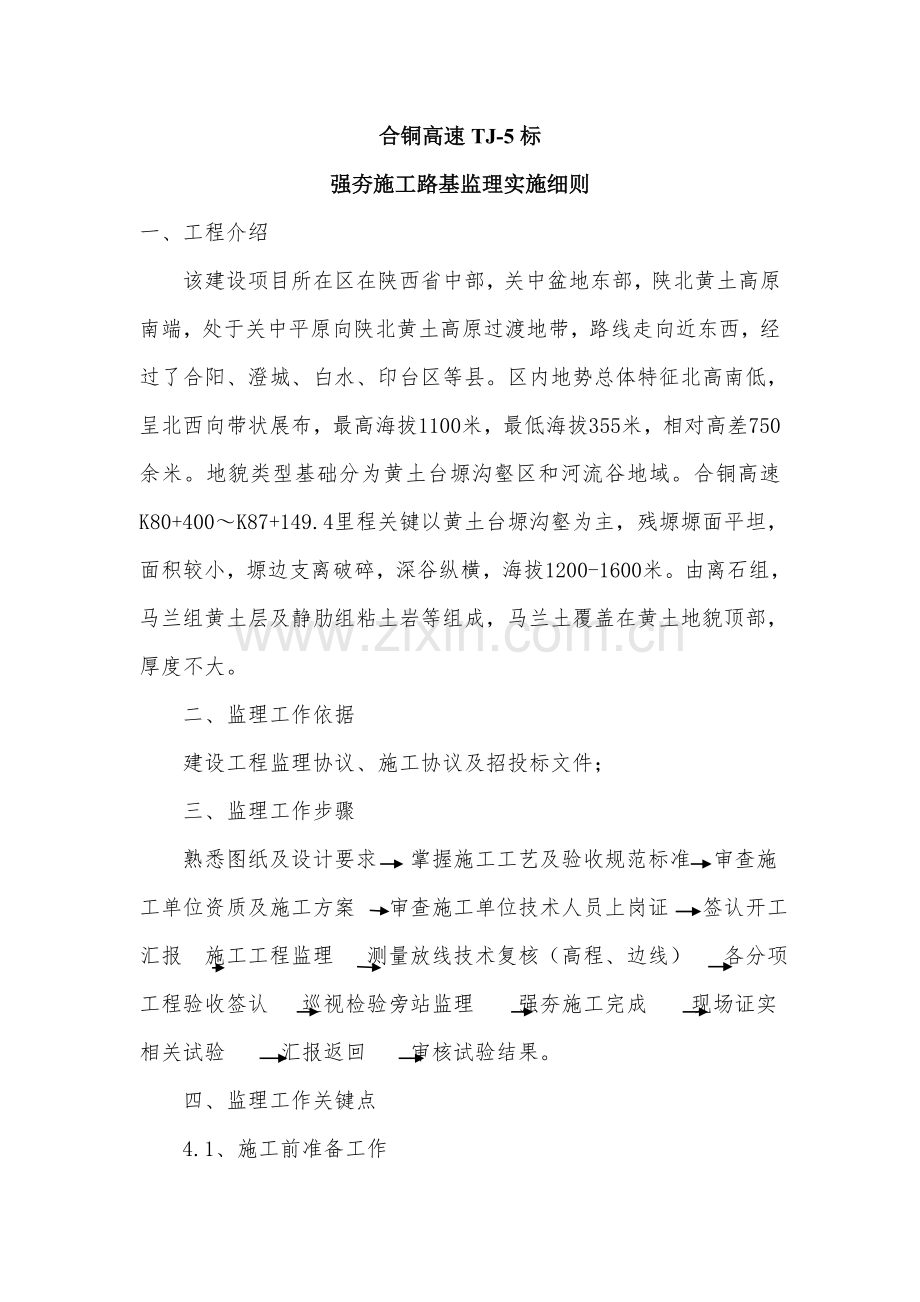

合铜高速TJ-5标路基强夯监理实施细则陕西省交通工程咨询合铜高速公路第二驻地办二一八年四月合铜高速TJ-5标强夯施工路基监理实施细则一、工程介绍该建设项目所在区在陕西省中部，关中盆地东部，陕北黄土高原南端，处于关中平原向陕北黄土高原过渡地带，路线走向近东西，经过了合阳、澄城、白水、印台区等县。区内地势总体特征北高南低，呈北西向带状展布，最高海拔1100米，最低海拔355米，相对高差750余米。地貌类型基础分为黄土台塬沟壑区和河流谷地域。合铜高速K80+400K87+149.4里程关键以黄土台塬沟壑为主，残塬塬面平坦，面积较小，塬边支离破碎，深谷纵横，海拔1200-1600米。由离石组，马兰组黄土层及静肋组粘土岩等组成，马兰土覆盖在黄土地貌顶部，厚度不大。二、监理工作依据建设工程监理协议、施工协议及招投标文件；三、监理工作步骤熟悉图纸及设计要求 掌握施工工艺及验收规范标准 审查施工单位资质及施工方案 审查施工单位技术人员上岗证 签认开工汇报 施工工程监理 测量放线技术复核（高程、边线） 各分项工程验收签认 巡视检验旁站监理 强夯施工完成 现场证实相关试验 汇报返回 审核试验结果。四、监理工作关键点4.1、施工前准备工作4.1.1、审查施工单位上报企业资质、人员证件及施工组织设计；4.1.2、明确技术要求及技术参数1）、路基强夯设计值夯能为1200KNm和1600KNm,夯沉量约为400mm-600mm;2)、停锤标准应采取锤击数和最终两击平均夯沉量双控法即达成端点总锤击数，但不能满足夯沉量时，应增加锤击数。若未达成端点夯击数已满足后两击夯沉量标按时应继续夯击，直到要求夯击数。4.1.3、熟悉强夯施工工艺步骤施工准备 现场标高测量 挖填整平场地 布放主（副）夯点位 夯击就位 夯点施工 置换强夯施工进行夯坑回填推平夯坑 满夯施工 检测验收 完工资料整理并提交。4.1.4、施工前检验夯锤重量、尺寸、落距，确保单击夯能量符合设计要求。4.2、施工过程控制要求4.2.1、检验强夯施工现场场地平整情况；4.2.2、现场派监理人员进行巡视并对关键部位进行旁站；4.2.3、复核标出夯点位置是否符合要求；4.2.4、强夯施工过程中，监督并抽查施工原始统计，确定夯沉量是否符合设计要求。4.2.5、强夯施工过程中检验夯锤夯点、满夯搭接长度并进行实际量测，确保施工质量。4.2.6、加强过程质量控制，确保根据设计及规范要求施工数据进行控制；4.2.7、对于含水量高路段，确保足够间歇时间或铺砂石后再强夯，以预防施工段落出现翻浆现象；4.2.8、结合现场实际进度，并对比上报计划工期，敦促施工单位按计划施工，确保按时完工。五、监理工作方法及方法5.1、施工前预控方法5.1.1、建立本专业项目标监理机构；5.1.2、对监理人员进行岗前培训；5.1.3、认真阅读和本专业相关设计文件; 5.1.4、配置必需检测设备和器具，对施工过程拍照、录像设备；5.1.5、审查确保施工质量控制、协调方法，控制工作关键要放在“预控为主”上；5.1.6、审查各级质量检验人员配置情况；5.1.7、审查各级质量检验人员职责和权限落实情况；5.1.8、配置施工机械设备要优异合理，安全可靠，能满足施工质量要求。5.2、过程中质量控制5.2.1、强夯施工前，检验场地是否按要求进行清场，腐植物及杂草是否外运，未按要求进行清场或清场不合格严禁展开施工；5.2.2、施工之前，用水准仪或全站仪核查现场标高，检验总夯沉量是否符合设计要求；5.2.3、施工之前，用全站仪核查现场施工边线，并测量外放尺寸是否符合设计要求；5.2.4、检验夯锤下落距离是否满足设计要求夯击能；5.2.5、现场对夯击遍数及最终两击夯沉量和夯锤搭接长度进行时实际抽查并统计，确保工程质量符合设计要求；5.2.6、对施工现场有目标地进行巡视和旁站，监理在巡视过程中发觉和立即纠正施工中不符合要求问题，并对施工过程中特除过程和关键部位进行平行试验或旁站；5.2.7、平行试验借用施工单位经过检定测量仪器，对已完成检验批、隐蔽工程、施工关键部位进行检验，取得规范中要求数据，利用拍照、录像设备进行统计取证；5.2.8、监理在旁站过程中，发觉施工单位有违犯工程建设标准行为，有权责令立即整改，发觉其施工活动已经或可能危及工程质量，应立即采取必需方法立即向总监理工程师汇报，必需时由总监理工程师下达暂停施工指令或其它应急方法，旁站监理要认真填旁站监理统计，避免走马观花，应以数听说话做到监理应做到深度，经过目测、量测、试验等方法进行检验，检验结果统计在监理日志、旁站统计中，并依据情况以监理月报，监理通知单形式通知相关单位。5.3、验收控制要求5.3.1、现场核查夯后标高，并对边线进行抽查、复检；5.3.2、见证现场地基承载力、压实度等试验人员试验过程，检验试验点位是否和监理工程师所取检测点位相对应，并做原始统计，督促试验检测人员按设计及规范要求进行操作，并拍照或录像。5.3.3、检验强夯单位上报工程资料是否完整；1）、施工组织设计及审批单；2）、技术、质量、安全交底统计；3）、测量放线统计；4）、检验批及隐蔽工程验收资料；5）、地基承载力检测汇报；6）、工程完工验收单。5.3.4、对返工路段试验汇报进行审查；六、安全文明监理6.1、检验施工单位以项目经理为首安全管理机构；6.2、机械设备转移和安装、调试必需有专员监督实施；6.3、全部机械设备使用操作、保养检验及安全防护装置，应符合建设工程监理协议、施工协议及招投标文件要求；6.4、夯机移位时提锤高度不宜高于0.5m，机组及其它人员跟机观察地面情况，发觉异常立即停机处理；6.5、雨季施工时要注意做好防雨、防风、防雷电等工作，雷雨及六级以上大风严禁作业；6.6、施工现场应做好临时排水沟开挖工作及排水设施；6.7、施工现场应设置显著安全警示标志牌，非施工人员一律不准进入施工现场。此页无正文陕西省交通工程咨询合铜高速公路第二驻地办二一八年四月
