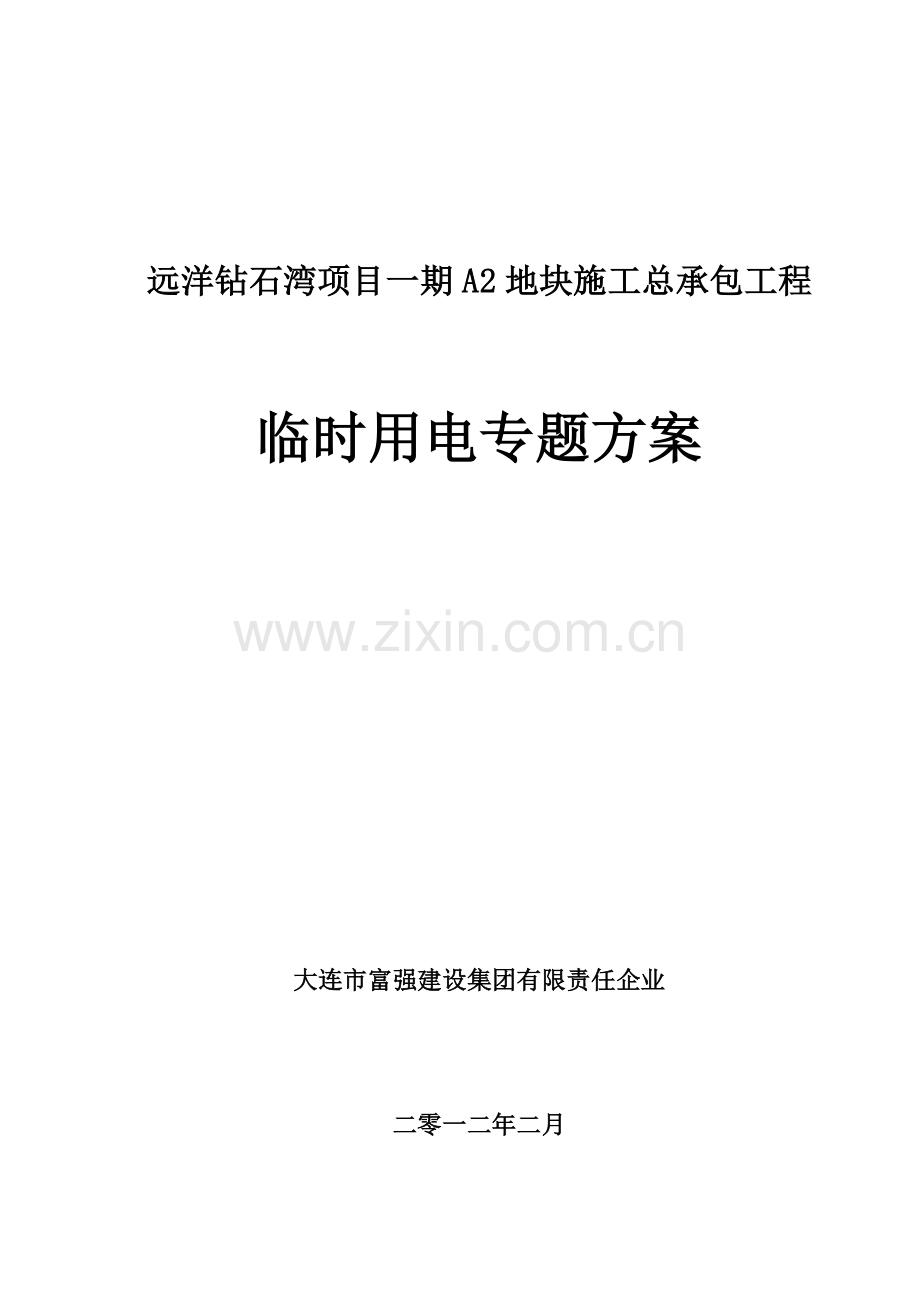

远洋钻石湾项目一期A2地块施工总承包工程

临时用电专题方案

大连市富强建设集团有限责任企业

二零一二年二月

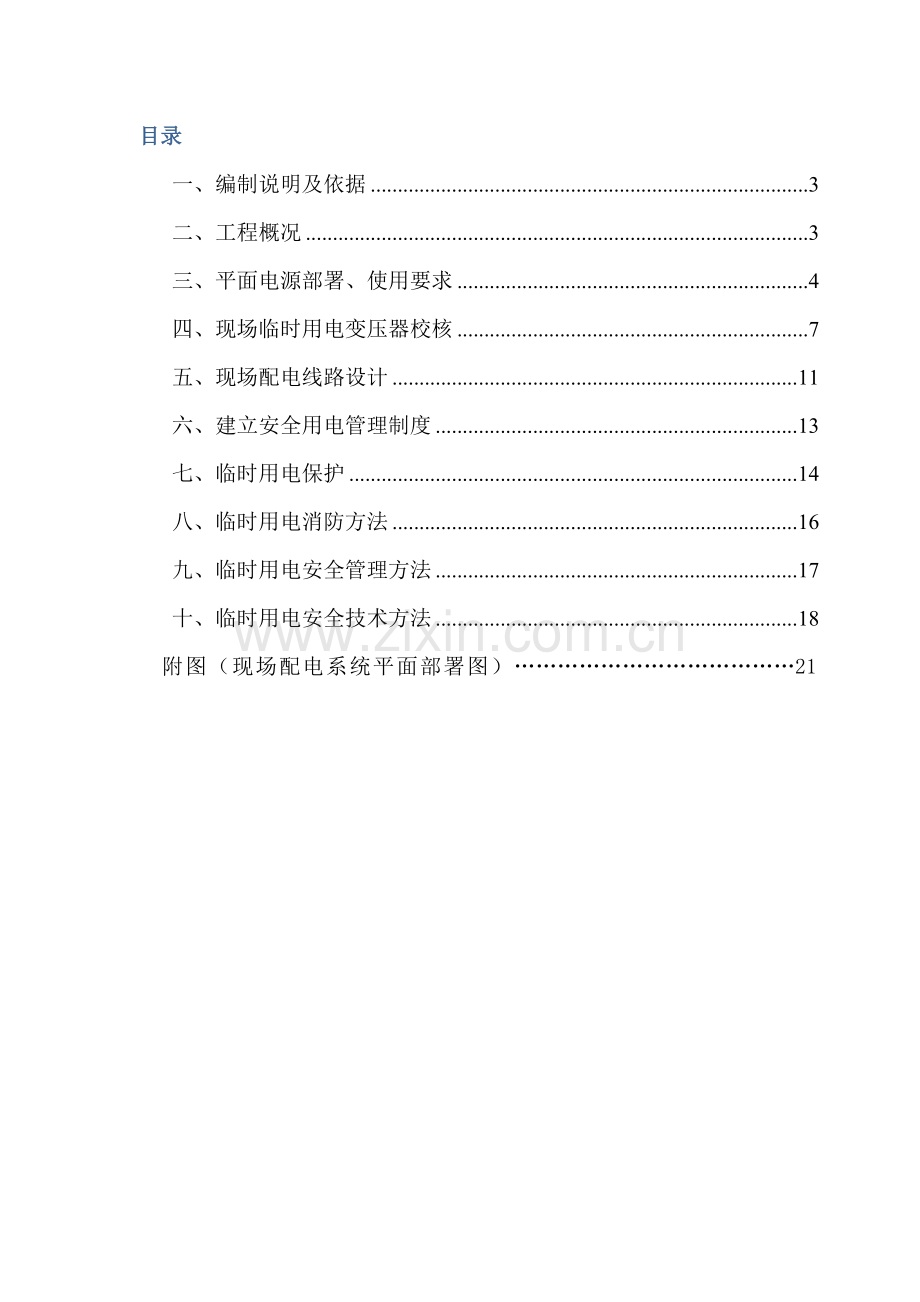

目录
一、编制说明及依据 3
二、工程概况 3
三、平面电源部署、使用要求 4
四、现场临时用电变压器校核 7
五、现场配电线路设计 11
六、建立安全用电管理制度 13
七、临时用电保护 14
八、临时用电消防方法 16
九、临时用电安全管理方法 17
十、临时用电安全技术方法 18
附图（现场配电系统平面部署图）…………………………………21

一、编制说明及依据
1、编制说明：本工程施工临时用电关键考虑现场施工机械使用和生活用电。电源由业主从城市电网引进现场，再由施工单位进行临时用电设计和配电。
2、编制依据：
（1）《施工现场临时用电安全技术规范》（JGJ46—）
（2）《建筑工程施工现场供电安全规范》（GB50194-93）
（3）中国行业标准
（4）《建筑施工手册》现场临时供电部分
（5）结构建筑专业提供施工现场平面部署图
二、工程概况
序号
项 目
内 容
1
工 程 名 称
远洋钻石湾项目一期A2地块施工总承包工程
2
工 程 地 址
大连市甘井子区原大化厂区
3
建 设 单 位
大连新悦置业
4
设 计 单 位
大连华威高级建筑师事务所
5
监 理 单 位
大连昕晔建设监理
6
施 工 单 位
大连市富强建设集团
7
质 量 目 标
达成合格标准
8
安 全 目 标
杜绝重大伤亡事故、火灾事故和人员中毒事件发生，轻伤控制在5‰。
9
环境保护和文明施工
施工现场环境保护及文明施工实施大连市文明工地标准要求

本工程为大连新锐置业、大连广宇置业开发大化集团搬迁及周围改造（钻石湾）项目A2部分。本项目在大连市甘井子区梭鱼湾大化厂区原址，处于大连主城和开发区新城纽带区域，北至东方路，西至东北路。用地面积46300平方米，综合容积率2.29，抗震烈度按七度设防，场地基础呈矩形，共17个建筑单体，地上高层13栋，其中1#、4#、5#、6#、7#、10#、12#等7栋楼为18层住宅，11#、13#等2栋楼为24层住宅，2#、3#、8#、9#等4栋楼为25层住宅，结构形式为剪力墙结构。另外14#、15#、16#为一层公建，17#为地下车库公建，结构形式为框架结构。
工程建筑总面积约为138227平方米，其中地下室面积约为32873平方米，进行地下结构施工时，在2#、5#、6#、11#、13#周围设置材料加工区，分别设置一级、二级配电箱各5台，待地下室结构施工完成，将一二级配电箱设置在配电系统图对应位置上，并做好线缆隐蔽及防护方法。
三、平面电源部署、使用要求
1、合理布线，依据设备负荷，额定容量、电流，合理选择使用电源，为便利施工，选择橡胶套软电缆，并满足载流量需要，大于等于设备负荷额定电流。
2、电缆敷设：通常情况埋地敷设（或采取架空铺设，依据现场实际情况确定），埋深0.7m，按室外直埋电缆标准实施。
3、电缆质量：电缆绝缘等级必需达成要求要求，敷设前要进行绝缘电阻测量，作好统计，电缆不得有破皮、漏电现象存在。
4、配电箱部署：选择地点，依据施工需要首先要选择合格供给商，必需安监站指定厂家，含有合格证、质保书，严禁使用非标配电箱，配电箱门锁齐全，电器元件必需齐全有效，全部机电设备必需达成“一机一闸一漏电一箱一保护”，保险丝应依据容量合理选择，严禁使用铜丝或金属替换保险丝。
5、照明：
（1）木料加工区、仓库、易燃易爆场所不许可使用碘钨灯照明，并配有灭火器材，专员负责。
（2）对易燃易爆危险品存放设备要严加监控，定时检验工作、如发觉问题、立即整改。
6、漏电保护：现场全部设备必需达成二级漏电保护，手持电动工具和移动工具电器必需达成三级漏电保护，并定时进行试跳，统计在册。
7、关键抓好塔吊、井架、木料加工区、钢筋加工区安全用电管理工作：
（1）本工程共9台塔吊和13台施工电梯，为了加强施工现场机械设备安全管理，确保机械设备安全运行和职员人生安全。塔吊在使用中因本身高度等原因，特委派设备管理员负责塔吊运转总协调，超出30米塔吊须安装警示灯。安装和拆卸严格根据规范要求验收，严格实施塔机“十不吊”等规章制度。
（2）加强木料加工区、钢筋加工区安全用电管理：一向木料加工区、钢筋加工区是安全用电关键，所以必需加强管理，布线严格根据规范要求敷设，1.8米以下加套管保护。落实好木工棚、钢筋加工区责任人，搞好安全、文明施工。
8、接地：现场供电采取TN-S系统，PE贯穿整个场地，全部机电设备金属外壳全部应可靠反复接地。同一配电系统不许可一部分设备接地，一部分设备接零，定时进行接地电阻测量，作好统计。
9、检验、检验：定时或不定时相结合对现场电器设备、电线敷设全方面检验、检验 ，发觉有不安全原因立即发出整改通知，限期整改，并做好复查工作。如发觉有违章操作现象，依据队部制订相关规章制度进行处理。
10、安全用电教育：做好宣传教育工作，使全体干部职员全部有能遵守安全用电规章制度，严禁非电工私拉乱接电线，配电箱等悬挂警示牌以示警告
11、施工现场临时用电总体部署
现场配电标准：三级配电，两级保护。
变压器→配电房→现场一级电箱→现场二级电箱→用电手提电箱
12、供电方法及线路布局
现场临时供电系统采取TN-S方法，配电柜置于紧靠变压器电线杆上，由一级配电箱引入现场负荷相对集中区域，二级电箱分散供电，施工作业面用手提电箱供给细部施工及照明，以确保供电可靠性。依据现场实际，选择配电线路埋地及架空方法，并在各单体工程边设置二级配配电箱。
13、配电线路及配电箱选择
现场供电采取铜芯塑料绝缘皮或铜芯橡胶绝缘皮电缆，线径采取需要系数法进行设计计算，并按压降小于5％进行校核。
配电箱、开关箱均采取标准配电箱，其要求符合《施工现场临时用电技术规范》要求。
四、现场临时用电变压器校核
现场临时用电内容包含施工动力用电、照明用电、生活区用电等。
1、依据施工现场设备计划，将各类设备合并成组，采取需要系数法，分别计算出各组设备负荷。
关键机械、照明设备用电负荷表
序号
名 称
数 量
单机额定功率（KW）
功率小计
（KW）
1
QTZ63塔吊
6台
41.8
250.8
QTZ40塔吊
3台
25
75
2
施工电梯
13台
72
936
3
料盘电机
4台
7.5
30
4
混凝土搅拌机
4台
8
32
5
插入式振动棒
15台
1.1
16.5
6
钢筋调直机
2台
3
6
7
钢筋切断机
3台
3
9
8
钢筋弯曲机
3台
3
9
9
木工圆锯
5台
3
15
10
电渣压力焊焊机
9台
50
450
11
电焊机
6台
20
120
12
蒸饭箱
3台
20
60
13
现场照明大灯
30
3.5
105
14
现场零用电
15
15
15
办公区照明、空调等
12
12
16
生活区照明、烧水等
150
150
依据施工现场设备计划，将各类设备合并成组，采取需要系数法，分别计算出各组设备负荷。
（1）塔吊、施工电梯、料盘电机等垂直运输设备
取KX1＝0.20 COSΦ1＝0.7 则tgΦ1＝1.02
PN1＝250.8+75+936+30＝1291.8KW
PJS1＝KX1×PN1＝258.36KW
QJS1＝PJS1×tgΦ1＝263.53KW
（2）混凝土搅拌机
取KX2＝0.65 COSΦ2＝0.65 则tgΦ2＝1.17
PN2＝32KW
PJS2＝KX2×PN2＝20.8 KW
QJS2＝PJS2×tgΦ2＝24.336Kvar
（3）钢筋机械、木工机械
取KX3＝0.7 COSΦ3＝0.65 则tgΦ3＝1.17
PN3＝39KW
PJS3＝KX3×PN3＝27.3KW
QJS3＝PJS3×tgΦ3＝31.941Kvar
（4）插入式振动器
取KX4＝0.7 COSΦ4＝0.7 则tgΦ4＝1.02
PN4＝16.5KW
PJS4＝KX4×PN4＝11.55KW
QJS4＝PJS4×tgΦ4＝11.781 Kvar
（5）电焊机、对焊机
取KX5＝0.45 COSΦ5＝0.45 则tgΦ5＝1.98 JC＝0.65
PN5＝JC×Se×COSΦ=166.725 KW
PJS5＝KX5×PN5＝75.03KW
QJS5＝PJS5×tgΦ5＝148.55Kvar
（6）现场照明、零用电、办公照明、空调等
取KX6＝0.5 COSΦ6＝0.7 则tgΦ6＝1.02
PN6＝132KW
PJS6＝KX6×PN6＝66KW
QJS6＝PJS6×tgΦ6＝67.32Kvar
（7）蒸饭箱
取KX7＝0.5 COSΦ7＝0.65 则tgΦ7＝1.17
PN7＝60KW
PJS7＝KX7×PN7＝30KW
QJS7＝PJS7×tgΦ7＝35.1 Kvar
（8）生活区照明、烧水等（两相用电）
取KX8＝0.5 COSΦ8＝0.65 则tgΦ8＝1.17
PN8＝150KW
PJS8＝KX8×PN8＝75KW
QJS8＝PJS8×tgΦ8＝87.75Kvar
2、计算线路总负荷
（1）现场用电：
取同期系数KΣ＝0.8
PΣJS＝KΣ×ΣPJS＝459.04×0.8＝367.232KW
QΣJS＝KΣ×ΣQJS＝547.46×0.8＝437.966Kvar
Se＝PΣJS2＋QΣJS2≈571.554KVA
（2）生活区用电：
取同期系数KΣ＝0.8
PΣJS＝KΣ×ΣPJS＝84KW
QΣJS＝KΣ×ΣQJS＝98.28Kvar
Se＝PΣJS2＋QΣJS2≈129.286KVA

经计算现场用电高峰期最大用电量为571.554KVA，甲方提供电源在施工现场南侧，2个变压器功率均为315KVA，我方在施工过程中（主体施工阶段），将合理安排工序、穿插施工，能满足施工用电要求。
经计算生活用电高峰期最大用电量为129.286KVA，甲方提供电源变压器在生活区西侧，功率为315KVA，我方在确保生活用电情况下，将合理安排用电器使用时间，能满足生活用电要求。
五、现场配电线路设计
1、现场配电线路说明：
在施工场区南侧，甲方提供两个功率为315KVA电源变压器，三相五线引入。电源采取集中管理，在变配电箱周围打入接地极，然后从配电室以三相五线制方法输送至各单体工程用电设备。现场全部施工用电线路均采取三相五线制TN-S保护，从一级配电箱到二级配电箱电缆均采取电线杆架空敷设，高度为4m，地面处设置标志杆；二级箱至用电设备箱也为架空敷设。本工程施工现场采取三级配电保护。
在生活区西侧，甲方提供功率为315KVA电源变压器。然后由一级配箱分送至各单体二级配电箱，再由二级配电箱分送至各用电设备。
结构楼层施工用电布线沿着结构向上部署一根50mm2电缆，每个施工段、每层设置一只分配电箱，再由分配箱分别拉出开关箱接至楼层施工用电部位。
本工程配电箱部署统一按我企业CI形象统一部署。
2、干线、支干线截面选择
（1）主干线截面选择
依据现场临电实际情况，从总变压器配电箱引进施工现场5个一级电源箱电缆各采取一根YJV3×185+2×70型电缆，从一级电源箱引进二级电源箱电缆均采取 YC3×35+2×16型电缆。
（2）支干线截面选择
※ 送往塔吊电流计算：
取K=1、cosφ=0.68、Pe=40KW
Sj=0.68×40/0.75
=36.27
Isj=1.52×36.27
=55.13A
因为电缆线路比较长，电动机频繁起动，故选择YC3×35+2×16电缆
※ 送钢筋加工场电流计算
取K=0.7 cosΦ=0.68 Pe=20KW
Sj=0.68×20/0.75
=18.13
Isj=1.52×18.13
=27.56A
故选择：YC3×35+2×16型电缆
※ 送主箱和施工电梯电流计算。
取K=1 cosΦ=0.68 Pe=72KW
Sj=0.68×72/0.75
=65.28
Isj=1.52×65.28
=99.23A
因为施工电梯起动电流较平稳，故选择3×35+2×16型电缆
3、现场配电系统平面部署图（如附图）
六、建立安全用电管理制度
1、建立临时用电施工组织设计和安全用电技术方法编制、审批制度，并建立对应技术档案。
2、建立技术交底制度。向专业电工、各类用电人员介绍临时用电施工组织设计和安全用电技术方法总体意图、技术内容和注意事项，并应在技术交底文字资料上推行交底人和被交底人签字手续，注明交底日期。
3、建立安全检测制度。从临时用电工程完工开始，定时对临时用电工程进行检测，关键内容是：接地电阻值，电气设备绝缘电阻值，漏电保护器动作参数等，以监视临时用电工程是否安全可靠，并做好检测统计。
4、建立电气维修制度。加强日常和定时维修工作，立即发觉和消除隐患，并建立维修工作统计，记载维修时间、地点、设备、内容、技术方法、处理结果、维修人员、验收人员等。
5、建立工程拆除制度。建筑工程完工后，临时用电工程拆除应有统一组织和指挥，并须要求拆除时间、人员、程序、方法、注意事项和防护施等。
6、建立安全检验和评定制度。施工管理部门和个业要根据JGJ59—99《建筑施工安全检验评分标准》定时对现场用电安全情况进行检验评定。
7、建立安全用电责任制，对临时用电工程各部位操作、监护、维修分片、分块、分机落实到人，并辅以必需奖惩。
8、建立安全教育和培训制度。定时对专业电工和各类用电人员进行用电安全教育和培训，凡上岗人员必需持有劳动部门核发上岗证书，严禁无证上岗。
七、临时用电保护
临时用电接地、接零和防雷方法是预防间接触电关键安全技术方法。
1、塔吊、施工电梯接地保护
现场最高机械设备为塔吊及施工电梯，高度均大于要求30m。所以塔吊、施工升降机须做好防雷接地保护。
塔吊、施工电梯各做1组接地极，其电阻≤4Ω，接地体采取-4×40mm镀锌扁铁、镀锌钎子Ф25×2500。
2、大型用电设备接零保护
全部大型用电设备采取三相五线制TN-S系统供电，达成三级控制、三极保护，末端做反复接地，接地电阻值≯10Ω。保护线为黄绿双色，各分箱必需做接地极。当S≤16mm2时，保护线和相线截面积相同。当16mm2＜S≤35mm2时，保护线选择16mm2。当35mm2≤S时,保护线不少于相线截面二分之一。
3、手持电动工具使用安全Ⅱ类工具。
由配电分箱引出开关箱中必需配置灵敏度高漏电保护器，其选择符合GB68ZP-86《漏电电流动作保护器》技术要求。
4、接零接地保护做法
采取防雷接地和反复接地，用2根1寸镀锌管埋入基底3m深，分别和塔吊基础节用螺栓相连接，电阻值小于10Ω。
5、接零保护注意问题
在中性点绝缘系统中不得采取接零保护方法。
在采取接零保护时还须在零线上做多处反复接地。变压器工作接地电阻不得大于4Ω，反复接地接地电阻不得大于10Ω。
保护零线除在工作接地线或总配电箱电源侧从零线接出外，在任何地方不得有电气连接。同一个供电系统中全部用电设备同零线相接组成零线网，不得一部分设备接零，一部分设备接地。
保护零线统一标志为绿/黄双色线。严禁经过任何开关和熔断器。作为接零保护专用线不能替换它用。
保护零线在配电柜、总配电箱处作反复接地外，还必需在配电线路中部或末端作反复接地。反复接地必需接在保护零线上，而工作零线上不得加反复接地,接地处应灌注食盐，降低接地电阻。
工程开工和每十二个月每个月份必需对本工地全部反复接地进行检测一次，如发觉不合格者，立即处理，并作好统计上报安全部，在雨季施工每个月必需对反复接地进行两至三次。
八、临时用电消防方法
1、建立电气防火检验制度，加强电气防火教育，提升电气防火意识。施工技术科编制电气防火预案方法。
2、施工现场严禁使用电炉和其它电热器具。不准在寝室床头吸烟，室内照明灯具不宜超出60W。碘钨灯在使用时和易燃物品距离要大于500mm。
3、正确连接电线电缆，连接要牢靠。严禁电机超负荷运行。变压器、配电箱、电气设备周围不准堆放易燃、易爆物品。配电室内、变压器旁均配置干粉灭火器。设专员负责管理。
4、电焊机要放置在通风良好地方，使用时有专员监护，并实施“动火证”制度。施焊工作面周围不得有易燃物品，并配置消防设施。作用电焊机必需用专用防触电保护器装置，并一次线不得超出5米，二次线不得超出30米。
5、防水泵电源要由总配电箱开关上侧引出，不得加设漏电保护装置，能够设单相接地报警装置。
6、如发生电气火灾时，首先要快速切断电源。灭火时采取绝缘性能好灭火剂如二氧化碳、干粉、1211等灭火器或干砂。严禁使用导电体如水来灭火。
7、装置和配电箱、变压器周围不准堆放易燃、易爆物品。变压器旁、配电室内均配置干粉灭火器。
8、对于开关整定值、保险丝要选择合适。电器机具设备严禁带病运行。
9、建立电气防火制度，加强电气防火教育。
九、临时用电安全管理方法
1、临时用电电工必需掌握安全用电基础知识和施工现场机械、电气设备性能，熟悉JGJ46-《施工现场临时用电安全技术规范》。
2、从事安装、维修、拆除临时用电工程临时用电电工必需实施施行《特种作业人员安全技术考评管理要求》中相关要求，经考试合格，持有使用期内操作证件方可上岗作业。
3、临时用电电工要含有“六性”：要树立安全用电责任性、发扬团结互助协作性、坚持制度严厉、掌握事故规律性、消除隐患立即性、掌握技术主动性。
4、加强对现场施工人员安全用电基础知识教育，由施工技术科有针对性地编制安全用电技术交底，落实到施工班组，并由安全科进行监督检验。
5、配电室必需做到“四防一通”：防火、防雨雪、防潮、防小动物及通风良好。配电室内备有绝缘棒、绝缘毡、绝缘靴、绝缘手套和电气灭火消防器材、应急照明灯等安全用具。配电柜要定时进行检验、维修、保养。
6、制订并实施电气检修安全操作监护制度。施工现场夜间值班电工需有2人，在发生电气故障时1人检修、1人监护。并做好标志牌挂在配电房内，以防有些人合闸。
7、施工现场时刻处于动态改变中，电工要常常巡视检验，阻止并纠正线缆乱拖乱拉、损坏电气设备、无视安全用电等不良现象。
8、宿舍管理要纳入安全用电内容，严禁乱接电线，乱用电器。
十、临时用电安全技术方法
施工现场临时用电安全一定要时刻高度重视，它关系到人民生命安全，必需实施临时用电管理规程。
1、临时用电工程安装、维修、防护、使用、拆除操作人员必需符合JGJ46－《施工现场临时用电安全技术规范》要求，由持证电工完成。临时用电电工上班时必需按要求穿戴、配置好对应劳动保护用具。安排生活任务时，应视工作难易程度和技术复杂性来确定相适应人员。
2、临时用电电工应了解、掌握施工现场机械设备性能和用电情况。做好电工现场维修统计、施工日志、交接班统计。对电气设备、用电线路勤检验，勤保养, 定时维修，立即发觉并消除隐患。制订各项技术管理制度，确保施工现场临时用电安全。
3、临时用电电工必需认真实施临时用电相关规程、要求，自觉抵制来自任何方面违章操作指令，有权阻止违章用电行为，必需时要向相关人员举报。
4、配电室常设值班人员，对现场施工临时用电负责。
5、实施停电挂牌制度，停送电有些人监护，有些人负责。进行电气维修时要断电上锁。
6、行灯电压不得超出36V。特殊场所如地下室潮湿部位必需采取24V或12V安全电压。行灯变压器必需装设在电箱内，不得单独放在地上。
7、宿舍灯具高度不得低于2.2m。食堂、开水房选择防水灯具和拉线开关。室外碘钨灯不得低于2.4m，必需用密闭式防雨灯罩。碘钨灯金属灯罩和金属支架必需有良好接零保护，金属杆必需采取绝缘方法。
8、电气设备金属外壳必需和PE线相连接，PE线和N线必需分开，不得混用。PE线中间不得有断股或接头，不得装设开关和熔断器，在配电线路终端要做反复接地，其电阻值不得大于4Ω。
9、各类配电箱、开关箱应分级配电。开关箱做到一机一闸，断路器必需分极控制。对于开关整定值、保险丝要选择合适。要防尘防雨，有门、有锁。固定式配电箱加设防护栅，安装牢靠，落地安装点应平坦，高出地面200mm以上，其周围2m内不得堆放杂物，保持道路通畅。进线和出线设在箱体下面，导线应绝缘良好，排列整齐，箱和箱之间导线连接要牢靠。箱内电气要排列有序，不许可有松动。箱内电气开关要标明用途，以防误操作，箱体统一编号，停用时断电、上锁。
10、施工现场配电箱和开关箱最少设置三级漏电保护器，开关箱中必需设备其额定漏电动作电流小于30mA；动作时间应小于0.1s；做到天天检验。漏电保护器选择符合国家标准GB68ZP-86《漏电电流动作保护器》要求。
11、电源线要使用多股铜芯橡套电缆，不得有接头和断裂现象，不能砸压、拖拉。电缆线路要穿管地埋或沿墙敷设，埋深大于600mm。在电缆上下各500mm厚细砂，然后盖砖保护，并在上面做警示标识。电缆接头牢靠可靠，包扎后绝缘强度应不低于原来绝缘强度，不得承受张力（拉力），进出口部位应加强保护。
12、购置电气设备和材料要符合安全标准，有合格证。电箱必需采取悦达电器，其它电器设备必需作用指定厂家产品。
13、使用中电气设备保持完好工作状态，严禁带故障、超负荷运行。
14、移动式工器具长久停用或新进场电气工器具，如手持式电动工具首次使用要经过验收、外观检验并由电工摇测绝缘合格后，才能使用。一机一闸，漏电开关灵敏有效。采取插座、插头连接时，其不得有裂纹，应绝缘良好。在用完后，必需断开电源方可离开。
15、因施工需要如须改变用电设备使用地点时，先做好地线后方许可使用。
