设备管理系统

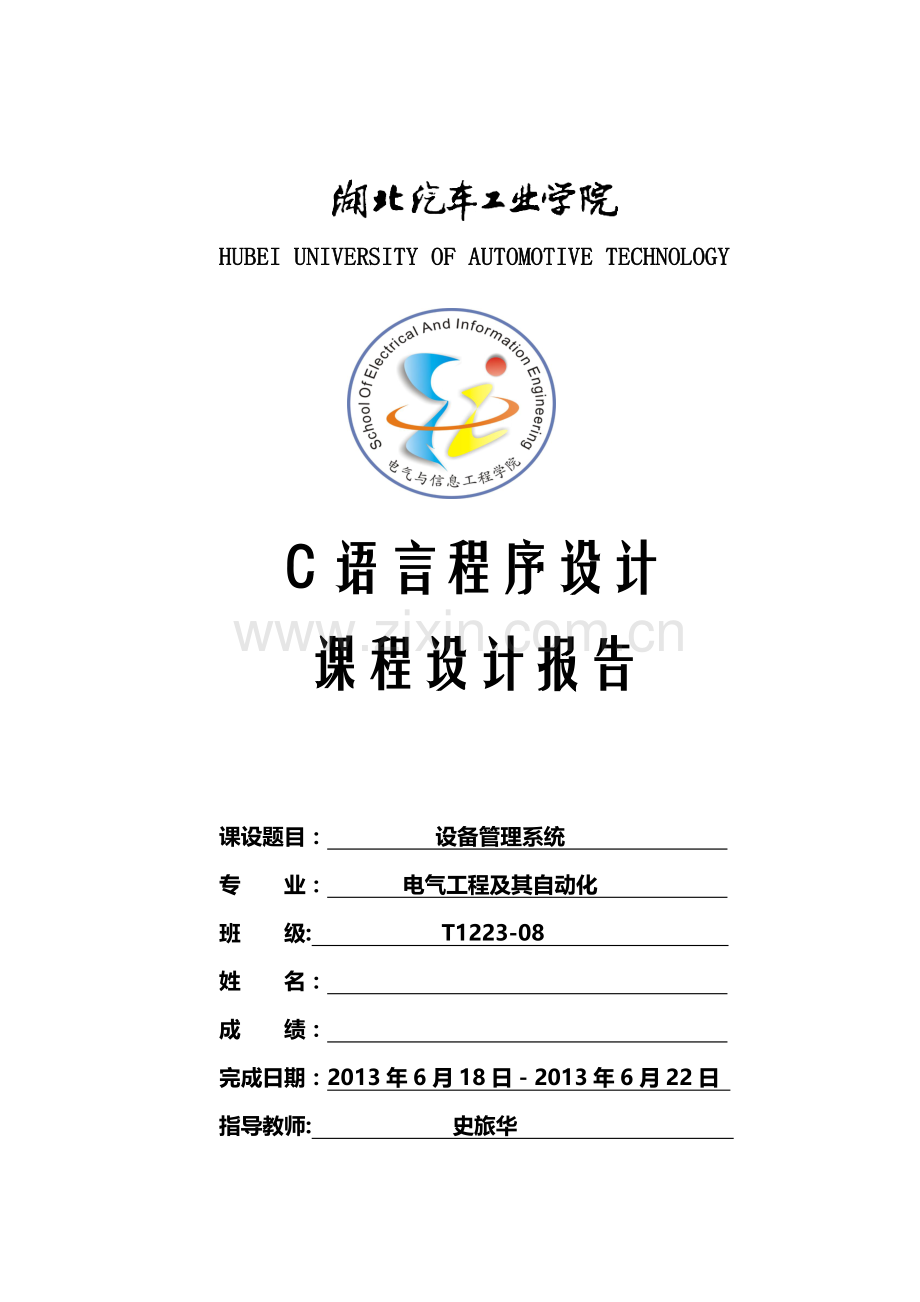

HUBEI UNIVERSITY OF AUTOMOTIVE TECHNOLOGY

C语言程序设计
课程设计报告

课设题目： 设备管理系统
专 业： 电气工程及其自动化
班 级: T1223-08
姓 名：
成 绩：
完成日期：2013年6月18日－2013年6月22日
指导教师: 史旅华

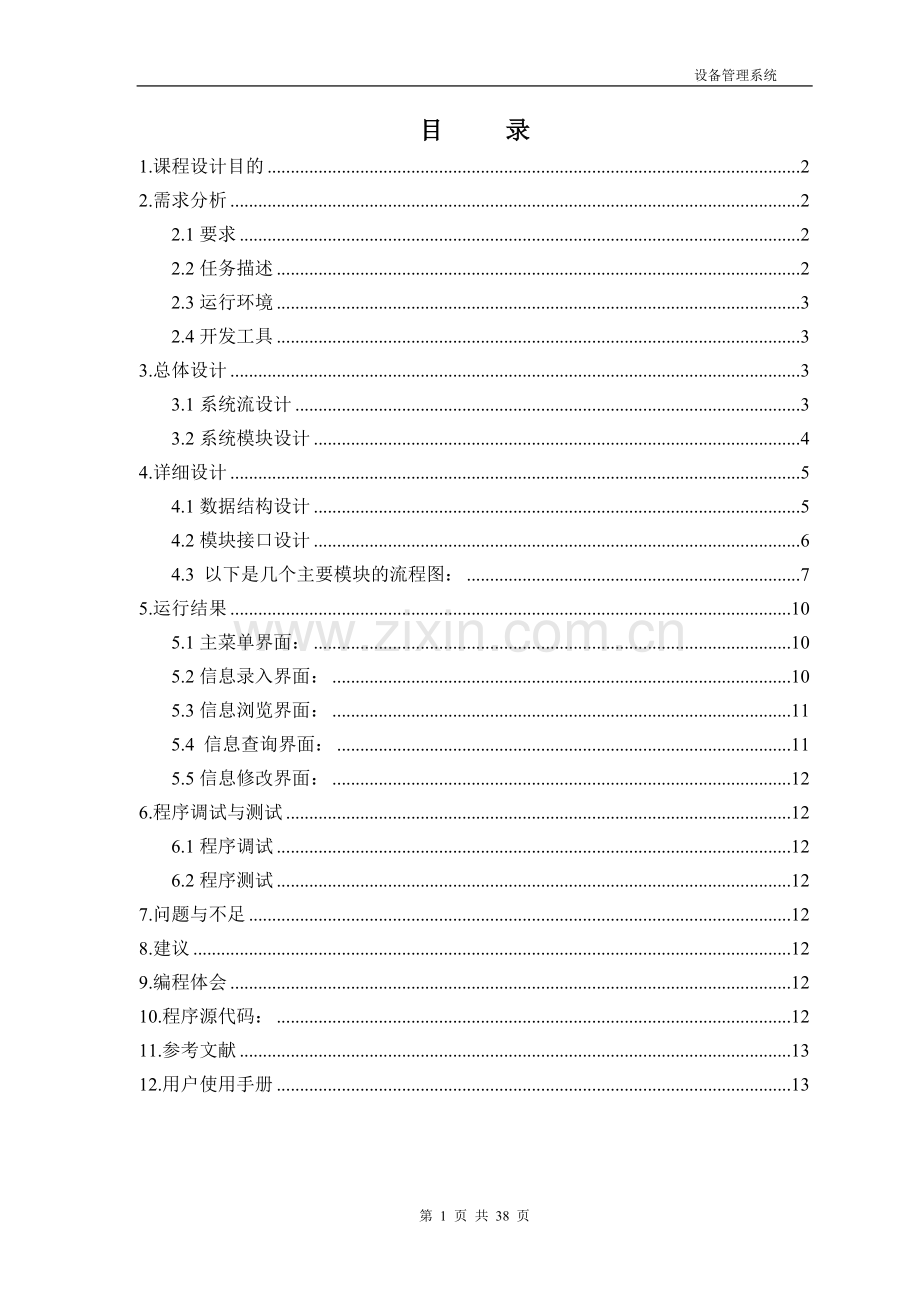

目 录
1.课程设计目的 2
2.需求分析 2
2.1要求 2
2.2任务描述 2
2.3运行环境 3
2.4开发工具 3
3.总体设计 3
3.1系统流设计 3
3.2系统模块设计 4
4.详细设计 5
4.1数据结构设计 5
4.2模块接口设计 6
4.3 以下是几个主要模块的流程图： 7
5.运行结果 10
5.1主菜单界面： 10
5.2信息录入界面： 10
5.3信息浏览界面： 11
5.4 信息查询界面： 11
5.5信息修改界面： 12
6.程序调试与测试 12
6.1程序调试 12
6.2程序测试 12
7.问题与不足 12
8.建议 12
9.编程体会 12
10.程序源代码： 12
11.参考文献 13
12.用户使用手册 13
1.课程设计目的
1) 通过课程设计，加深对结构化程序设计思想的理解，能对系统功能进行分析，并设计合理的模块化结构。
2) 通过课程设计，进一步掌握C语言中重要的数据结构。掌握并熟练运用指针、链表、结构体、文件等数据结构。
3) 通过课程设计，提高程序开发能力，能运用合理的控制流编写清晰高效的程序。
4) 通过课程设计，培养C语言知识运用和自学能力，真正的把课堂上获得的知识运用起来，培养自己对程序编写的兴趣，并能独立设计和实现一个小型系统。
5) 通过课程设计，加强了自己的程序分析能力。
2.需求分析
2.1要求
1) 遵循软件开发过程的基本规范；能灵活应用，初步具备运用C程序解决实际问题的能力。
2) 运用结构化程序设计方法，按照课程设计题目要求，完成包括需求分析、数据结构设计、概要设计、详细设计、编写代码、调试和测试C程序等过程。
3) 学会利用数组、结构体、链表进行相关信息表示。
4) 功能模块划分清晰，系统结构图符合功能操作要求，且有详尽的功能描述
5) 各主要功能模块有详尽的流程图及描述，用函数的形式实现，且调用入口、功能、出口等关系正确。
6) 所设计的C程序较好的可读性和可靠性；程序书写风格规范，注释清晰。
7) 界面友好（良好的人机互交），凡需要输入信息时，都有较详尽的提示信息，并对输入信息有较完善的值域分析。
8) 程序经上机调试通过，不应出现语法型、功能型错误，并获得满意的结果。
9) 学会通过各功能性测试用例测试程序的能力，尽可能避免原则性错误的出现。
10) 掌握编写、调试和测试C语言程序的基本技巧，充分理解结构化程序设计的基本方法。
11) C语言课程设计报告的内容反应实际设计过程，且符合格式要求，无抄袭现象。
2.2任务描述

此系统以设备、部门为背景，提供对设备、部门的购买、报废、查找、统计等功能。具体功能实现如下：
1) 购买：输入设备编号、部门编号（购买），购买日期、设备数量，完成购买的功能：需要判断设备编号、部门编号是否存在，设备数量是否大于0，购买日期格式是否合法（格式为：YYYY-MM-DD,如2009-01-02））购买时间必须通过调用系统时间获得。
2) 报废：输入设备编号、部门编号（报废），报废日期、设备数量，完成报废功能：需要判断设备编号、部门编号是否存在，设备数量是否大于0小于该部门当前正使用设备数量。报废日期格式是否合法（格式为：YYYY-MM-DD,如2009-01-02））
3) 查询指定设备编号购买历史
4) 指定部门报废设备的历史
5) 统计指定日期公司各设备可以使用的数量
6) 所有数据符合实际应用要求
2.3运行环境
1) WindowsXP/7系统
2) VC++6.0编译环境
2.4开发工具
C语言

3.总体设计
3.1系统流设计
本系统的功能模块如图1所示，主要有以下模块：
课程名称界面
程序欢迎界面
主菜单界面
查询部门信息
剩余使用次数
购买设备
报废设备
设备的购买历史查询
设备的报废历史查询
退出系统
通过设备编号查询
通过部门编号查询
通过设备编号查询

通过部门编号查询

查询设备信息
显示全部信息
设备信息列表
显示设备信息

显示部门信息

显示购买，报废信息

图1系统功能模块图
3.2系统模块设计
1) 主菜单界面：构造函数int main_menu(),实现课程设计名称的显示，实现欢迎使用设备管理系统的显示，系统主菜单的显示。
2) 读取显示设备信息：构造函数 void load_equipment(),实现设备信息的读取及显示。
3) 读取显示部门信息：构造函数void load_department(),实现部门信息的读取及显示。
4) 记录购买设备的信息：构造函数void save_buy(struct information *head)，实现设备购买的输入及记录。并通过设备编号查询购买信息函数void ID_buy(struct information *head )、部门编号查询设备购买信息函数void num_buy(struct information *head )的调用，实现相应的购买信息的查询。
5) 记录报废设备的信息：构造函数void save_ruin(struct information *head)，实现设备报废的输入及记录。并通过设备编号查询报废信息函数void ID_ruin(struct information *head )、部门编号查询设备报废信息函数void num_ruin(struct information *head )的调用，实现相应的报废信息的查询。
6) 显示购买报废设备信息记录：构造函数void show_information(struct information *head),实现购买报废设备信息记录的显示。
7) 显示全部信息的界面：构造函数void show_menu(struct information *head )，实现全部信息的界面的显示。
4.详细设计
4.1数据结构设计
根据系统要求，系统中需要保存的数据信息，其结构如下：
数据项名称
数据项系统表示
数据类型
数据长度
备注
设备编号
ID
int

部门编号
num
int

购买日期
data[11]
char
11

设备状态
style
int

设备数量
number
int

报废数量
number1
int

单价
price
double

总价
sum
double

根据系统要求，系统中需要保存的类别信息，其结构如下：
类别代号
ID
num
number
sum
类别名称
设备编号
部门编号
设备数量
总价

为了能实现不受限制的增加设备信息，采用链表的结构保存设备信息，在增加设备的基本信息时，创建一个设备信息的节点，将其插入到链表中，示意图如下。
设备信息1
设备信息2
通讯录信息1
221

设备信息3

设备信息4

为此，先声明一个类型为struct student的结构体，其成员为设备信息。然后通过对指针、链表、文件等数据结构的操作，实现对设备信息的录入，插入，存盘，查询，浏览，删除，修改等一系列操作。其中，结构体定义如下：
struct information
{
int ID;
int num;
char data[11];
char data1[11];
int style;
double price;
int number;
int number1;
double sum;
struct information *next;
};
4.2模块接口设计
1) 所有函数模块声明如下：
void  load(struct information *head); /*将信息存储到文件*/
int   main_menu();/*主菜单*/
void  menu_select(int sel,struct information *head);/*进行主菜单操作选择*/
void  load_equipment();/*从文件中读取设备信息*/
void  load_department();/*从文件中读取部门信息*/
void save_buy(struct information *head); /*对设备进行购买输入*/
void  save_ruin(struct information *head); /*对设备进行报废输入*/
void  ID_buy(struct information *head); /*通过设备编号查询购买信息*/
void  num_buy(struct information *head); /*通过部门编号查询购买信息*/
void  num_ruin(struct information *head); /*通过部门编号查询报废信息*/
void  ID_ruin(struct information *head); /*通过设备编号查询报废信息*/
void  buy_menu(struct information *head); /*设备购买查询主菜单*/
void  ruin_menu(struct information *head); /*设备报废查询主菜单*/
struct information *scanf_add(struct information *head); /*从TXT文件中导入上次存储的设备处理信息*/
void show_information();/*显示购买和报废设备信息记录*/
void  show_menu(struct information *head); /*显示全部信息主菜单*/
int   judge_date(char date[11]); /*判断日期输入是否正确*/
void  show_list(struct information *head);/*部门可使用设备报表制作*/
void printftime();/*调用系统时间*/
void tongjishengyu();/*统计剩余使用次数*/
2) 并定义两个全局变量：
int q;
struct intformation *head;
3) 主要模块的实现
系统以主函数main()为入口， 调用int main_menu()函数，显示欢迎进入课程设计名称，直接进入主菜单界面，然后系统接收用户输入的选择，调用相应的函数，进入到下一级菜单进行相关工作。
4.3 以下是几个主要模块的流程图：
1) 主菜单函数：
是否为0
否
打印主菜单
接收用户选项
是否合法
调用对应选项函数
进入下一级菜单
退出系统
是
否
是

图1 主函数流程图
2) 购买设备函数：
是
打印购买设备子菜单
输入设备编号选项
否
输入部门编号选项
是否合法
是否合法
输入购买数量
输入购买单价
结束
否

图2 购买设备流程图

3) 信息修改函数：
是
打印购买历史子菜单
输入查询方式选项
否
是否合法
是否为0
输入编号选项
是
否
返回主菜单
退出函数

图3查询流程图
5.运行结果
5.1主菜单界面：

图5主菜单界面

输入功能选择，系统自动进入相应功能界面。

5.2设备信息界面：

图6 设备信息界面

5.3部门信息界面：

图7 部门信息界面

5.4 购买历史查询信息界面：
从键盘中输入选择，可以按设备编号和部门编号进行查询，并显示结果。

图8 通过设备编号查询的结果
5.5报废历史查询信息界面：
从键盘中输入选择，可以按设备编号和部门编号进行查询，并显示结果。

图9 通过设备编号查询的结果
5.6显示全部信息界面：

图10 显示全部信息界面
5.7设备信息报表：

6.程序调试与测试
6.1程序调试
1. 购买设备

从键盘输入需要购买的设备以及购买设备的编号。
2. 报废设备

从键盘输入需要报废的设备信息。
6.2程序测试
1. 购买信息

从键盘输入需要查询的方式。
2. 报废信息

从键盘输入需要查询的方式。
7.问题与不足
（1） 需求分析中存在的问题所有数据符合实际应用要求这一项没做好，导致所有数据都能随意输入，无论多大的数字都不会报错。
（2） 概要设计中不存在什么问题。
（3） 详细设计中存在的问题有不少地方都缺少报错，比如说输入设备数量时就算输入了英文也没有报错，反而把那个英文直接当做了1来处理。
（4） 代码编制中存在的问题结构不够精炼，有些拖泥带水，缺少实际经验。
（5） 调试和测试中不存在什么问题。
8.建议
对于签到，每次签到都会有好多人代签，这导致了签到的无意义，我觉得取消签到或者严格查签到才能解决。
9.编程体会
通过这次大规模的编程，我发现了自己的许多不足，我的各个重点都掌握的不牢固，导致我花费了大量的时间去复习，当我复习完了再开始编程已经比别人慢了一大步，我发现程序的每一步都紧密相关着，然后我在老师与同学的帮助下，终于完成了本次编程。
10.程序源代码：
#include <stdio.h>
#include <malloc.h>
#include <conio.h>
#include <stdlib.h>
#include <string.h>
#include <time.h>
int q;
#define _TM_DEFINED
#ifndef _TM_DEFINED
/*定义时间结构体*/
struct tm{
int tm_year;
int tm_mon;
int tm_mday;
};
/*定义设备结构体*/
#endif
struct equipment{
int ID;
char name[20];
}e[10];
/*定义部门结构体*/
struct department{
int num;
char name[20];
}d[4];
/*购买和报废信息结构体*/
struct information{
int ID; /*设备名称*/
int num; /*部门编号*/
char date[11]; /*购买日期*/
char date1[11]; /*报废日期*/
int style; /*设备类型*/
double price; /*单价*/
int number; /*购买数量*/
int number1; /*报废数量*/
double sum; /*总价*/
struct information *next;
};

/*函数的声明*/
void load(struct information *head); /*将信息存储到文件*/
int main_menu(); /*主菜单*/
void menu_select(int sel,struct information *head); /*进行主菜单操作选择*/
void load_equipment(); /*从文件中读取设备信息*/
void load_department(); /*从文件中读取部门信息*/
void save_buy(struct information *head); /*对设备进行购买输入*/
void save_ruin(struct information *head); /*对设备进行报废输入*/
void ID_buy(struct information *head); /*通过设备编号查询购买信息*/
void num_buy(struct information *head); /*通过部门编号查询购买信息*/
void num_ruin(struct information *head); /*通过部门编号查询报废信息*/
void ID_ruin(struct information *head); /*通过设备编号查询报废信息*/
void buy_menu(struct information *head); /*设备购买查询主菜单*/
void ruin_menu(struct information *head); /*设备报废查询主菜单*/
struct information *scanf_add(struct information *head); /*从TXT文件中导入上次存储的设备处理信息*/
void show_information(); /*显示购买和报废设备信息记录*/
void show_menu(struct information *head); /*显示全部信息主菜单*/
int judge_date(char date[11]); /*判断日期输入是否正确*/
void show_list(struct information *head); /*部门可使用设备报表制作*/
void printftime(); /*调用系统时间*/
void tongjishengyu(); /*统计剩余使用次数*/
/*选择菜单栏*/
void menu_select(int s,struct information *head)
{
switch (s)
{
case 1:system("cls"); load_equipment();break;
case 2:system("cls"); load_department();break;
case 3:system("cls"); save_buy(head);break;
case 4:system("cls"); save_ruin(head);break;
case 5:system("cls"); buy_menu(head);break;
case 6:system("cls"); ruin_menu(head);break;
case 7:system("cls"); tongjishengyu(head);break;
case 8:system("cls"); show_menu(head);break;
case 9:system("cls"); show_list(head);break;
case 0:system("cls");
printf("**************************** ****************************\n");
printf("********* 谢 谢 使 用 ! **********\n");
printf("**** T1223-08-08 ****\n");
printf("**** XXX ****\n");
exit(0);
}
}

/*显示主菜单界面*/
int main_menu()
{
int i;
printf(" \1**********欢迎使用设备管理系统********************\1\n");
printf(" \1*** 1.查询设备信息 ***\1\n");
printf(" \1*** 2.查询部门信息 ***\1\n");
printf(" \1*** 3.购买设备 ***\1\n");
printf(" \1*** 4.报废设备 ***\1\n");
printf(" \1*** 5.设备的购买历史查询 ***\1\n");
printf(" \1*** 6.设备的报废历史查询 ***\1\n");
printf(" \1*** 7.剩余使用次数 ***\1\n");
printf(" \1*** 8.显示全部信息 ***\1\n");
printf(" \1*** 9.设备信息报表 ***\1\n");
printf(" \1*** 0.退出菜单 ***\1\n");
printf(" \1**************************************************\1\n");
while(1)
{
printf ("请选择你所需要的操作序号(0~9):");

do{
scanf("%d",&i);
if(i<0||i>9)
printf("输入有误，请重新输入(0~9):");
rewind(stdin);

}while(i<0||i>9);

system("cls");

break;
}
return i;
}

/*读取显示设备信息*/
void load_equipment()
{
FILE *fp;
struct equipment *pt1=e;
system("cls");
if ((fp=fopen("设备名称.txt","r"))==NULL)
{
printf ("打开错误!\n");
exit (0);
}
printf ("**********************************设备信息界面*******************************");
printf ("\n\t 设备编号(1~10) 设备名\n");
while (!feof(fp))
{
fscanf (fp,"%d%s",&pt1->ID,&pt1->name);
printf ("\n\t\t %d\t\t%s",pt1->ID,pt1->name);
pt1++;
}
if (fclose(fp))
{
printf ("不能关闭文件!!!\n");
exit(0);
}

printf ("\n\n********************************导入成功*********************************\n");
printf("\n按Enter键返回");
getchar();
system("cls");
}

/*读取显示部门信息*/
void load_department()
{
FILE *fp;
struct department *pt1=d;
system("cls");
if ((fp=fopen("部门名称.txt","r"))==NULL)
{
printf("打开错误!\n");
exit (0);

}
printf ("*********************************部门信息界面**************************");
printf ("\n\t\t 部门编号(1~4) 部门名称\n");
while (!feof(fp))
{
fscanf (fp,"%d%s",&pt1->num,&pt1->name);
printf ("\n\t\t %d\t\t %s",pt1->num,pt1->name);
pt1++;
}
if (fclose(fp))
{
printf ("不能关闭文件!!!\n");
exit(0);
}
printf ("\n\n*******************************导入成功*****************************\n");
printf("\n按Enter键返回");
getchar();
system("cls");
}

/*记录购买设备的信息*/
void save_buy(struct information *head)
{
struct information *temp,*p=head;
system("cls");

temp=(struct information *)malloc(sizeof(struct information)); /*开辟一个新单元*/

while (p->next!=NULL)
p=p->next;

printf ("\n设备编号 部门编号 购买日期 设备状态(1买-1废) 设备数量 报废数量 单价 总价\n");
printf("请输入设备编号(1~10)：");
do{
scanf ("%d",&temp->ID);
if(temp->ID<=0||temp->ID>10)
printf ("输入的设备编号有误，请重新输入(1~10)：");
rewind(stdin);
}while(temp->ID<=0||temp->ID>10);
printf("请输入部门编号(1~4)：");
do{
scanf ("%d",&temp->num);
if(temp->num<=0||temp->num>4)
printf ("输入的部门编号有误，请重新输入(1~4)：");
rewind(stdin);
}while(temp->num<=0||temp->num>4);
{
time_t tval;
struct tm *data;
tval = time(NULL);
data = localtime(&tval);
printftime(p->date);
printf("\n当前时间(从系统调用)为:%s \n",p->date);
temp->date[0]=(data->tm_year+1900)/1000+'0';
temp->date[1]=(data->tm_year+1900)/100%10+'0';
temp->date[2]=(data->tm_year+1900)/10%100+'0';
temp->date[3]=(data->tm_year+1900)%10+'0';
temp->date[4]='-';
temp->date[5]=(data->tm_mon+1)/10+'0';
temp->date[6]=(data->tm_mon+1)%10+'0';
temp->date[7]='-';
temp->date[8]=(data->tm_mday)/10+'0';
temp->date[9]=(data->tm_mday)%10+'0';
temp->date[10]='\0';
} /*将日期装换为字符型存入*/

temp->style=1;
printf("请输入购买设备数量(整数)：");
do{
scanf ("%d",&temp->number);
if(temp->number<=0)
printf("输入的购买设备数量有误，请重新输入购买设备数量(整数)：");
rewind(stdin);
}while(temp->number<=0);
temp->number1=0;

temp->price=1*temp->ID;
printf("请输入设备单价：");
do{
scanf ("%lf",&temp->price);
if(temp->price<=0)
printf("输入的设备单价有误，请重新输入设备单价：");
rewind(stdin);
}while(temp->price<=0);

temp->sum=(temp->number)*(temp->price);
printf("设备需要总价：%.2lf\n\n",temp->sum);

p->next=temp;
temp->next=NULL;
getchar();
load(head);
printf("********************输入完成，按 ENTER 返回!!!*********************");
getchar();
system("cls");
}

/*记录报废设备的信息*/
void save_ruin(struct information *head)
{
char date2[10];
FILE *fp;
int m,n,s=0,o=0,g=0;
struct information *temp,*p=head,*w;
system("cls");

temp=(struct information *)malloc(sizeof(struct information));
w=temp;
while (p->next!=NULL)
p=p->next;

printf ("\n设备编号 部门编号 购买日期 设备状态(1买-1废) 设备数量 报废数量 单价 总价\n");
printf("请输入设备编号(1~10)：");
do{
scanf ("%d",&m);
if(m<=0||m>10)
printf ("输入的设备编号有误，请重新输入(1~10)：");
rewind(stdin);
}while(m<=0||m>10);
printf("请输入部门编号(1~4)：");
do{
scanf ("%d",&n);
if(n<=0||n>4)
printf ("输入的部门编号有
