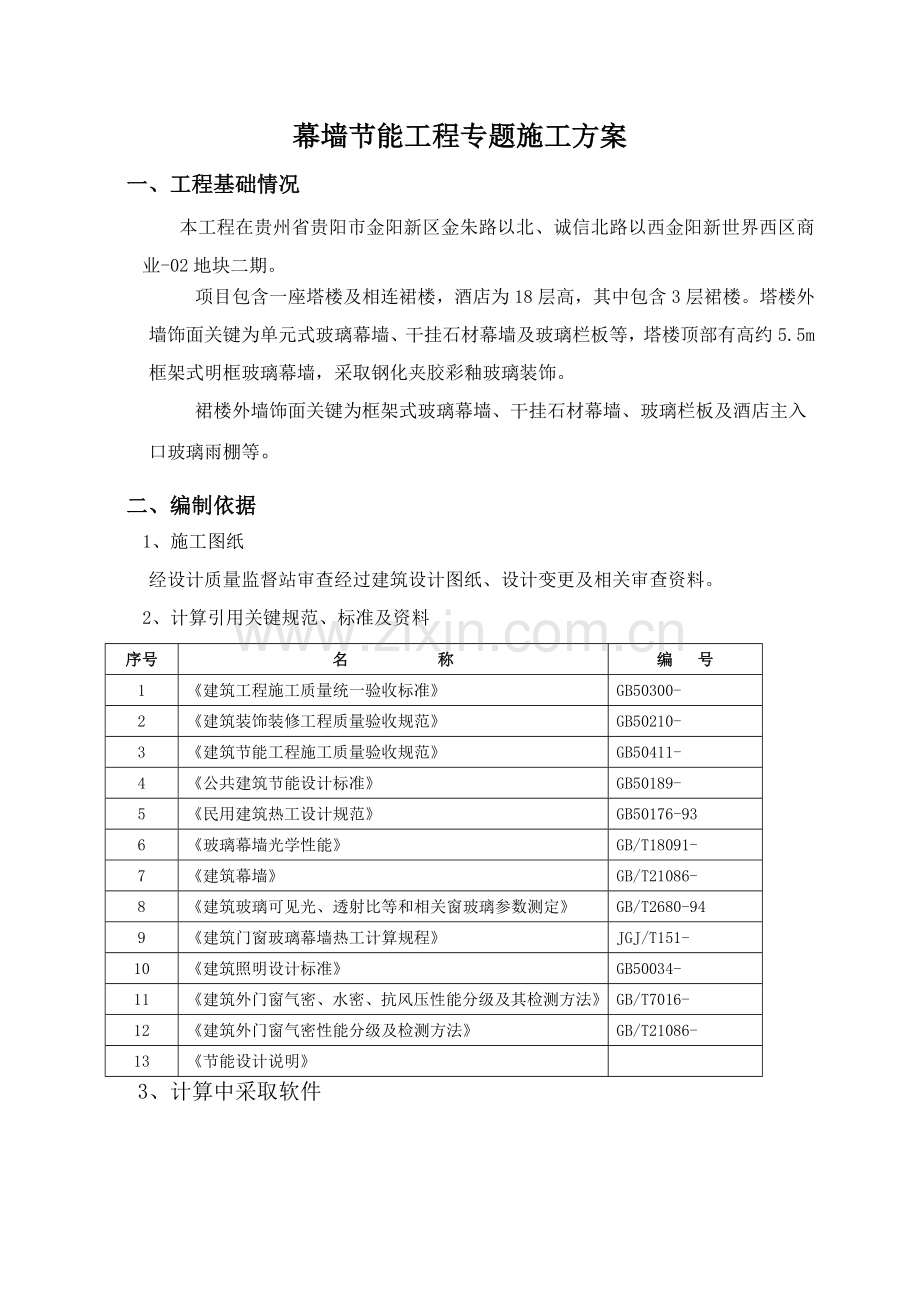

幕墙节能工程专题施工方案
一、工程基础情况
本工程在贵州省贵阳市金阳新区金朱路以北、诚信北路以西金阳新世界西区商业-02地块二期。
项目包含一座塔楼及相连裙楼，酒店为18层高，其中包含3层裙楼。塔楼外墙饰面关键为单元式玻璃幕墙、干挂石材幕墙及玻璃栏板等，塔楼顶部有高约5.5m框架式明框玻璃幕墙，采取钢化夹胶彩釉玻璃装饰。
裙楼外墙饰面关键为框架式玻璃幕墙、干挂石材幕墙、玻璃栏板及酒店主入口玻璃雨棚等。
二、编制依据
1、施工图纸
经设计质量监督站审查经过建筑设计图纸、设计变更及相关审查资料。
2、计算引用关键规范、标准及资料
序号
名 称
编 号
1
《建筑工程施工质量统一验收标准》
GB50300-
2
《建筑装饰装修工程质量验收规范》
GB50210-
3
《建筑节能工程施工质量验收规范》
GB50411-
4
《公共建筑节能设计标准》
GB50189-
5
《民用建筑热工设计规范》
GB50176-93
6
《玻璃幕墙光学性能》
GB/T18091-
7
《建筑幕墙》
GB/T21086-
8
《建筑玻璃可见光、透射比等和相关窗玻璃参数测定》
GB/T2680-94
9
《建筑门窗玻璃幕墙热工计算规程》
JGJ/T151-
10
《建筑照明设计标准》
GB50034-
11
《建筑外门窗气密、水密、抗风压性能分级及其检测方法》
GB/T7016-
12
《建筑外门窗气密性能分级及检测方法》
GB/T21086-
13
《节能设计说明》

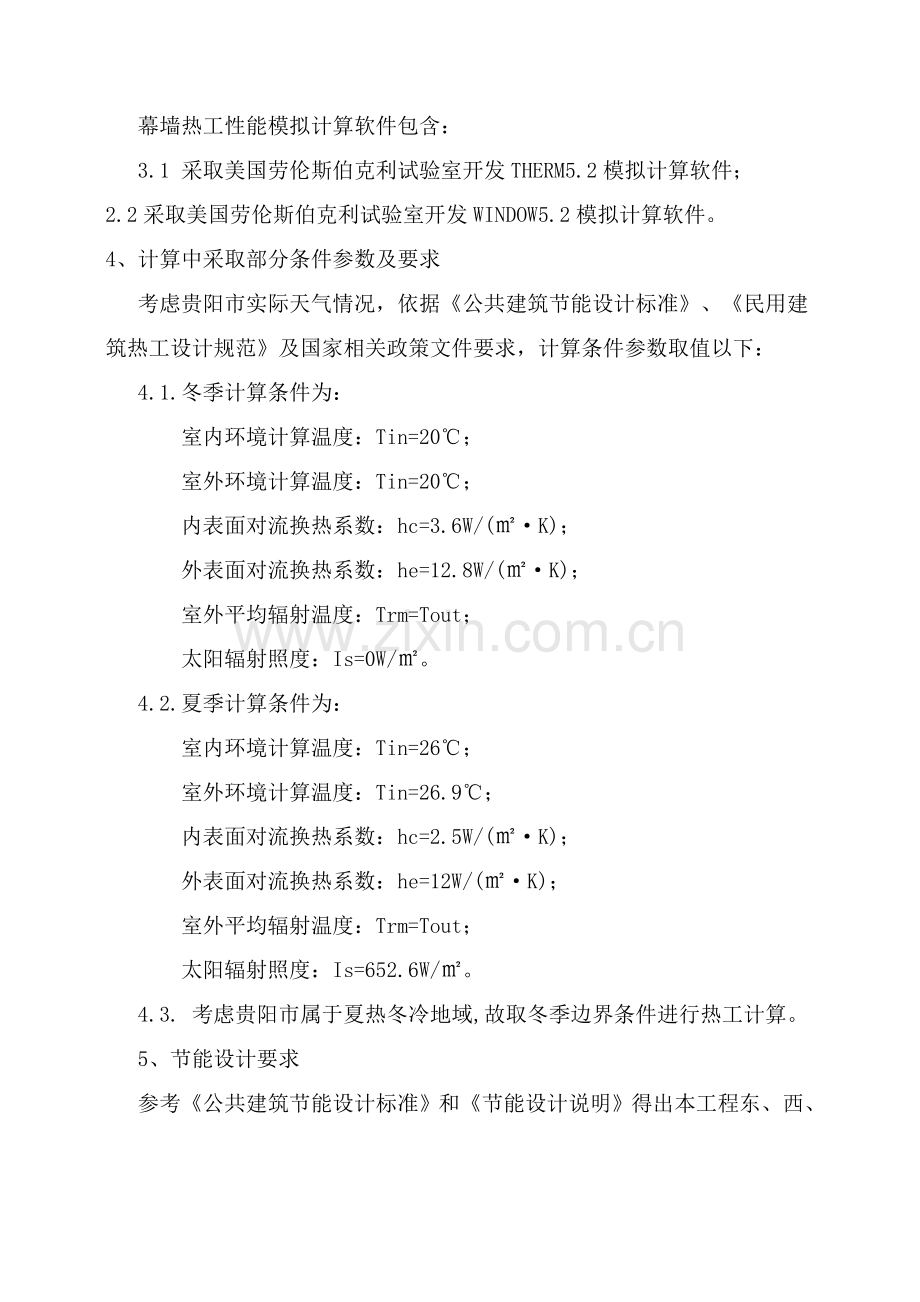

3、计算中采取软件
幕墙热工性能模拟计算软件包含：
3.1 采取美国劳伦斯伯克利试验室开发THERM5.2模拟计算软件；
2.2采取美国劳伦斯伯克利试验室开发WINDOW5.2模拟计算软件。
4、计算中采取部分条件参数及要求
考虑贵阳市实际天气情况，依据《公共建筑节能设计标准》、《民用建筑热工设计规范》及国家相关政策文件要求，计算条件参数取值以下：
4.1.冬季计算条件为：
室内环境计算温度：Tin=20℃；
室外环境计算温度：Tin=20℃；
内表面对流换热系数：hc=3.6W/(㎡·K)；
外表面对流换热系数：he=12.8W/(㎡·K)；
室外平均辐射温度：Trm=Tout；
太阳辐射照度：Is=0W/㎡。
4.2.夏季计算条件为：
室内环境计算温度：Tin=26℃；
室外环境计算温度：Tin=26.9℃；
内表面对流换热系数：hc=2.5W/(㎡·K)；
外表面对流换热系数：he=12W/(㎡·K)；
室外平均辐射温度：Trm=Tout；
太阳辐射照度：Is=652.6W/㎡。
4.3. 考虑贵阳市属于夏热冬冷地域,故取冬季边界条件进行热工计算。
5、节能设计要求
参考《公共建筑节能设计标准》和《节能设计说明》得出本工程东、西、南、北传热系数限值为2.6 W/(㎡·K)。遮阳系数限值分别为0.38。

外窗类型
窗框
玻璃
窗墙比（包含玻璃幕墙）
朝向
传热系数（W/m.K）
遮阳系数SC
窗墙比限值
K限值
SC限值
1
隔热金属
6较低透光Low-E+12A+6透明
0.42
东
2.6
0.38
≤0.7
≤3
≤0.40
窗墙比满足、K值未满足、遮阳系数满足《公共建筑节能设计标准》（GB50189-）表4.2.2-4要求，窗墙比为组合体一般层东向平均值。故该向外窗未满足标准要求。
1
隔热金属
6较低透光Low-E+12A+6透明
0.59
南
2.6
0.38
≤0.7
≤3
≤0.35
窗墙比满足、K值未满足、遮阳系数满足《公共建筑节能设计标准》（GB50189-）表4.2.2-4要求，窗墙比为组合体一般层南向平均值。故该向外窗未满足标准要求。
1
隔热金属
6较低透光Low-E+12A+6透明
0.42
西
2.6
0.38
≤0.7
≤3
≤0.40
窗墙比满足、K值未满足、遮阳系数满足《公共建筑节能设计标准》（GB50189-）表4.2.2-4要求，窗墙比为组合体一般层西向平均值。故该向外窗未满足标准要求。
1
隔热金属
6较低透光Low-E+12A+6透明
0.39
北
2.6
0.38
≤0.7
≤3.5
≤0.55
窗墙比满足、K值满足、遮阳系数满足《公共建筑节能设计标准》（GB50189-）表4.2.2-4要求，窗墙比为组合体一般层西向平均值。故该向外窗满足标准要求。

三、幕墙分项工程系统节能计算
1、首先幕墙系统设计时，依据本工程建筑设计对立面幕墙类型和材料品种选型进行初步设计，包含玻璃品种、遮阳系数、可见光透过率、传热系数、反射率等技术参数，铝型材选型、保温材料各项物理性能、橡胶硅胶条导热系数进行材料选型，再根据建筑节能设计指标参数要求，利用建筑节能专用软件（THERM5.2和WINDOW5.2）结合建筑立面处墙结构形式和所占面积进行建筑整体热工性能复核计算,如各项技术参数满足建筑设计节能性能技术参数,则幕墙系统及材料选型符合建筑节能性能设计要求，不然需重新进行立面幕墙结构形式及材料类型选型后，再进行计算校核，以满足各项建筑节能技术参数指标为准，本工程建筑幕墙分项工程设计阶段，以进行了建筑外立面幕墙系统热工计算（即节能计算），而且各项参数满足建筑设计节能设计相关指标要求，外墙专业顾问企业已审批经过。
2、附贵阳新世界酒店幕墙工程热工计算书（节能计算书）及材料选型。
四、幕墙保温材料
（一）玻璃幕墙
玻璃幕墙分为单元式玻璃幕墙和明框玻璃幕墙，其中塔楼部分幕墙玻璃采取6LOW-E+12A+6+0.76PVB+6mm钢化中空夹胶玻璃、6LOW-E+12A+6mm钢化中空玻璃、6mm厚单片钢化镀膜玻璃(后加背板内衬50mm厚表面贴锡箔纸防火保温岩棉，背板和玻璃间距为80mm)；裙楼部分幕墙玻璃采取6LOW-E+12A+6mm或8LOW-E+12A+8mm钢化中空玻璃（首层）、8LOW-E+12A+8+0.76PVB+8mm或6LOW-E+12A+6+0.76PVB+6mm（2至3层间）钢化中空夹胶玻璃、6mm或8mm单片钢化镀膜玻璃(后加背板内衬50mm厚表面贴锡箔纸防火保温岩棉，背板和玻璃间距为80mm)，其平均传热系数较一般玻璃低多，含有很好保温隔热效果。
1、本工程所用玻璃各品种产品性能参数表：
序号
规格、型号及结构
可见光（%）
美国ASHRAE标准
透过率
反射率
传热系数W/m2.K
遮阳系数
室外
室内
冬季晚上
夏季白天
TV
RO
Ri
UW
US
SC
1
6Low-E+12A+6+0.76PVB+6mm钢化中空夹胶玻璃
39
31
13
1.73
1.71
0.32
2
6LOW-E+12A+6mm钢化中空玻璃
41
31
15
1.76
1.74
0.33
3
6mm钢化镀膜玻璃
16
29
34
5.98
5.40
0.36
4
8Low-E+12A+8+0.76PVB+8mm钢化中空夹胶玻璃
65
10
11
1.65
1.60
0.44
5
8LOW-E+12A+8mm钢化中空玻璃
66
10
11
1.67
1.62
0.44
6
8mm钢化镀膜玻璃
74
21
21
5.91
5.34
0.84
2、防火保温岩棉物理性能参数表：
检验项目
计量单位
技术要求
检验结果
检测结论
外观质量
/
表面平整、不得有妨碍使用伤痕、污迹、破损
表面平整、不得有妨碍使用伤痕、污迹、破损
符合要求
密度许可偏差
平均值和标称值
%
±15%
+4
符合要求
单值和平均值
%
±15%
-5～+7
符合要求
导热系数
W/（m.K）
≤0.044(平均温度70℃)
0.039
符合要求
有机物含量
%
≤4.0
2.7
符合要求
燃烧性能
炉内温升
℃
≤30
5
符合不燃要求
连续燃烧时间
S
=0(无连续燃烧时间)
0
燃烧性能
关键组分
MJ/kg
≤2.0
1.2
质量损失
%
≤50
13
3、硅橡胶胶条
硅橡胶胶条导热系数为0.27 W/（m.K）为不导热材料。
（二）石材幕墙、金属幕墙
石材幕墙、金属幕墙背后均采取1.2mm镀锌钢板内衬50mm厚外表面贴锡箔纸防火保温岩棉作为石材幕墙和金属幕墙保温层，石材幕墙、铝板装饰条、铝板收口墙面背后均设计有保温层，保温层厚度均为50㎜，保温层和装饰面层空气流通间距大于50mm。
五、节能工程施工工序
1、玻璃幕墙保温设计施工工序：在组装玻璃幕墙铝立柱及横梁时，根据施工图设计要求，先将硅橡胶胶条根据各型号穿入铝料槽口内，将玻璃和铝型材间隔开，起到阻止热传导作用，将有内衬50mm厚外表面贴锡箔纸防火保温岩棉背板装入单片玻璃背后（层间结构梁部位，玻璃和保温板之间间距均为80mm），以降低玻璃幕墙单片玻璃部位传热系数，均衡玻璃幕墙整体导热性能，可见光部位安装传热系数比较低Low-E中空玻璃或Low-E中空夹胶玻璃。明框玻璃幕墙外扣装饰线基座和玻璃相接面设有穿硅橡胶胶条槽口，在安装之先将对应型号硅橡胶胶条穿入和玻璃相接触，起到阻止热传导作用，外装饰扣盖安装就位后，在外扣盖和基座相接位置，进行注密封胶处理，首先预防雨水渗透，其次起到间隔作用，降低热传导。
2、石材幕墙、金属幕墙保温层施工工序：先将50㎜厚防火保温岩棉和1.2㎜厚钢板粘牢，再将钢板用自攻钉以拼接形式固定在支撑龙骨上 ，保温层和墙体靠紧，背板之间安装缝隙内填泡沫条外封耐候密封胶，再进行幕墙装饰面板安装,面板和保温板之间间距均大于50mm。
六、幕墙节能工程安装要求
1、保温棉要保持现场堆放和安装封闭过程中干燥状态，而且确保外表面贴锡箔纸完整性和密闭性，预防过多水气进入保温棉，降低保温棉性能。
2、幕墙保温材料安装应符合设计要求，应安装牢靠，不得松脱和间断安装，确保封闭连续性；
3、严禁使用密封胶断裂和出现漏气现象中空或中空夹胶玻璃。
4、冷凝水搜集和排放应通畅，并不得渗漏；
5、幕墙和周围墙体间接缝采取弹性闭孔材料填充饱满，后用耐侯密封胶密封。
6、玻璃幕墙密封条应镶嵌牢靠、位置正确、对接严密。
7、对在现场安装过程中，保温棉易受雨水淋施工作业面进行有效防护，避免保温棉被雨水淋，降低保温性能。
七、保温工程质量验收
（一）保温工程材料进场检验
1、玻璃
① 玻璃进场后，应核查其质量证实文件和复验汇报，并报监理现场验收。
② 幕墙玻璃传热系数、遮阳系数、可见光透射比、中空玻璃露点应符合设计要求。
③严格检验中空或中空夹胶玻璃是否有漏气现象。
2、保温岩棉、防火棉
① 核查保温岩棉质量证实文件，是否满足工程各项物理性能要求。
② 对保温岩棉、防火棉进行复验。
③将保温岩棉、防火棉堆放在防潮和通风区域。
3、本工程节能材料进场后需对其进行复验见下表
材 料 名 称
复 验 项 目
玻 璃
可见光透射比、传热系数、遮阳系数、中空玻璃露点
保温岩棉、防火棉
导热系数、密度
（二）幕墙性能检测
玻璃幕墙本身物理性能也会影响其保温效果，所以应现场抽取材料和配件，在检测试验室安装制作试件进行气密性能检测，检测结果应符合设计要求等级要求。
（三）质量验收
金属、石材幕墙节能工程在幕墙面板安装后，全部将被隐蔽，所以，在保温层安装完成后，应立即对其进行隐蔽验收，验收标准参考《建筑节能工程施工质量验收规范》GB50411-。
