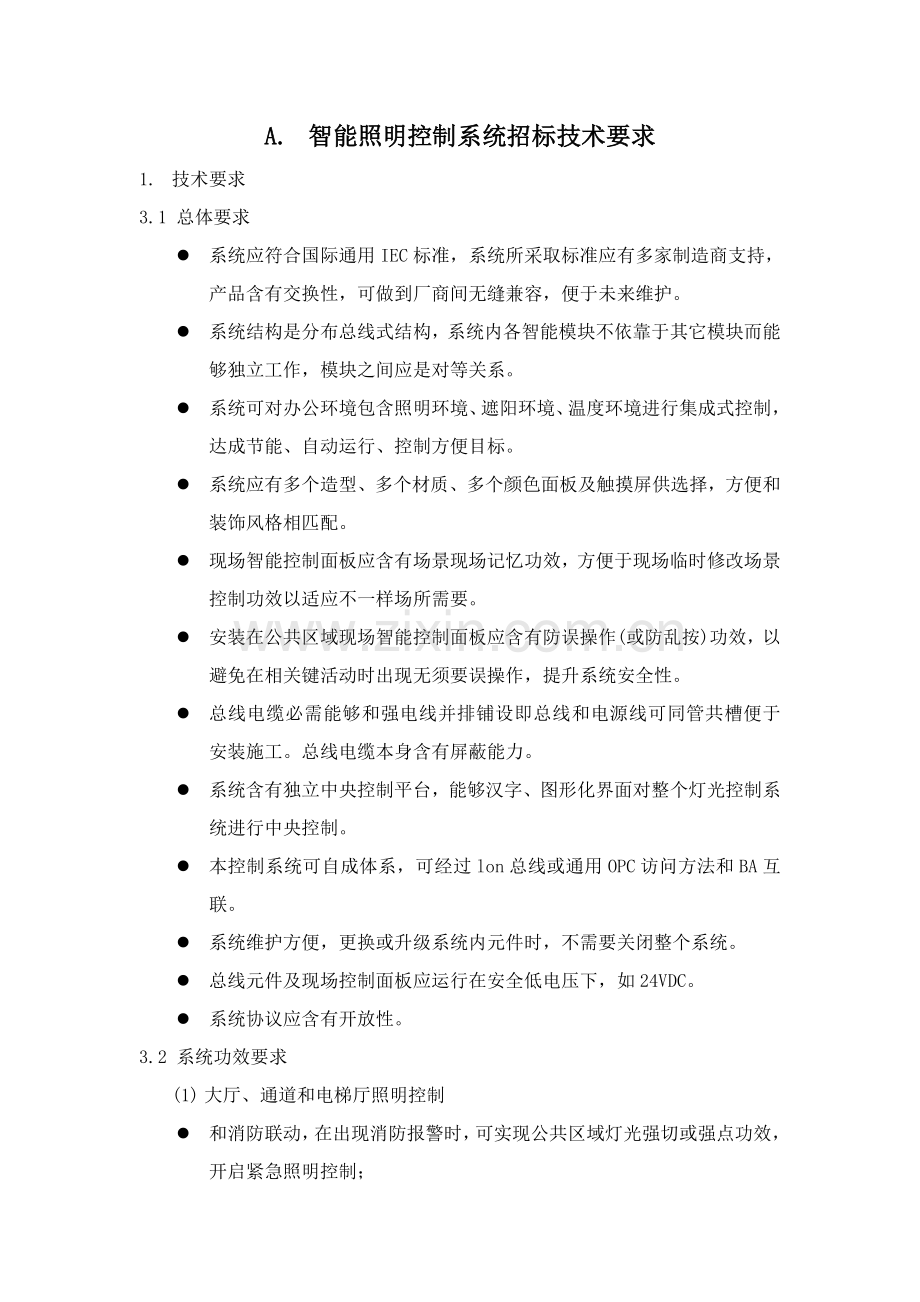

A. 智能照明控制系统招标技术要求
1. 技术要求
3.1 总体要求
l 系统应符合国际通用IEC标准，系统所采取标准应有多家制造商支持，产品含有交换性，可做到厂商间无缝兼容，便于未来维护。
l 系统结构是分布总线式结构，系统内各智能模块不依靠于其它模块而能够独立工作，模块之间应是对等关系。
l 系统可对办公环境包含照明环境、遮阳环境、温度环境进行集成式控制，达成节能、自动运行、控制方便目标。
l 系统应有多个造型、多个材质、多个颜色面板及触摸屏供选择，方便和装饰风格相匹配。
l 现场智能控制面板应含有场景现场记忆功效，方便于现场临时修改场景控制功效以适应不一样场所需要。
l 安装在公共区域现场智能控制面板应含有防误操作(或防乱按)功效，以避免在相关键活动时出现无须要误操作，提升系统安全性。
l 总线电缆必需能够和强电线并排铺设即总线和电源线可同管共槽便于安装施工。总线电缆本身含有屏蔽能力。
l 系统含有独立中央控制平台，能够汉字、图形化界面对整个灯光控制系统进行中央控制。
l 本控制系统可自成体系，可经过lon总线或通用OPC访问方法和BA互联。
l 系统维护方便，更换或升级系统内元件时，不需要关闭整个系统。
l 总线元件及现场控制面板应运行在安全低电压下，如24VDC。
l 系统协议应含有开放性。
3.2 系统功效要求
(1) 大厅、通道和电梯厅照明控制
l 和消防联动，在出现消防报警时，可实现公共区域灯光强切或强点功效，开启紧急照明控制；
l 办公大楼公共休息区、走廊、楼梯间、电梯间采取定时控制及集中控制相配合方法，非办公期间确保只有30％灯光常亮，保持基础照度；
l 上下班高峰期间可打开全部照明；
l 公共休息区照明可手动或自动全部打开，控制灵活、方便；
l 电梯厅采取定时控制方法及移动感应相结合方法对电梯厅灯光进行自动控制，上班时间定时开启，下班时间后自动关闭70%灯光，只保持基础照度，同时开启移动感应器，便于集中管理、节能。
(2) 一般办公区域照明控制
l 设置日照赔偿功效，即当自然光线超出一定照度时，光线感应器可自动将部分或全部灯光关闭。
l 在大办公室中增加定时控制功效，即上班时可将办公室灯光定时开启，下班后定时关闭，定时控制功效可和光感控制功效配合工作，相互补充，互不干扰；另外，在大办公室中，光线感应器还可对电动窗帘进行自动控制，当自然光线超出一定照度时，可自动将电动窗帘放下，反之，则将窗帘开启。
l 可采取和门禁系统联动或采取移动感应方法，当有开门动作或有些人走动时，可自动打开相关区域照明灯，做到有些人时开灯、开空调，无人时关灯、关空调。在办公区配置智能控制面板，实现灯光等多个控制功效。
l 在工作区域安装移动探测器，照明由遍布办公区域或走道区域天花板上移动探测器进行分区控制，无需现场面板控制，全自动化控制。有些人工作时自动开灯和空调无人时自动关灯和空调，有些人工作而又光线充足时只开空调，自然又节能。
(3) 领导办公室照明控制
领导办公室使用探测器和荧光灯调光驱动器相配合进行恒照度控制。当室内光线照度超出设定亮度，系统调暗或关闭荧光灯回路；当夜幕降临荧光灯自动开启，并经过调光器一直将室内照度保持在恒定亮度。
(4) 泛光照明、景观照明
办公大楼泛光照明、景观照明控制采取光感及定时控制相配合方法进行智能控制；当自然光渐暗至一定照度时，光感自动开启，将泛光照明、景观照明照明灯光自动打开；至午夜时，定时器可自动将部分景观及泛光照明关闭，只保留部分灯光以保持合适照度；当光线渐亮至一定照度后，光感自动将剩下景观、泛光照明关闭，从而达成最大节能效果。
(5) 车库照明
采取定时控制方法，比如早上6点定时器自动将全部灯光打开，至夜间12点后定时将大部分灯光关闭，保留基础安全灯光照度。
3.3 智能照明控制回路和点数要求
研发楼回路和点数要求
楼层
感应、控制单元
数量
备注
－1F
8回路开关模块
1
走道、车库照明控制
1F
8回路开关模块
2
大厅、影院照明控制
人体运动感应器
4
走道
2F
4回路开关模块
2
走道照明控制
照明复合感应器
12
办公室
9路照明控制单元
9
办公室
人体运动感应器
2
走道
3F
4回路开关模块
2
走道、平台照明控制
照明复合感应器
12
办公室
9路照明控制单元
9
办公室
人体运动感应器
2
走道
4F
4回路开关模块
2
走道、平台照明控制
照明复合感应器
12
办公室
9路照明控制单元
9
办公室
人体运动感应器
2
走道
5F
4回路开关模块
2
走道、平台照明控制
照明复合感应器
12
办公室
9路照明控制单元
9
办公室
人体运动感应器
2
走道
6F
4回路开关模块
2
走道、平台照明控制
照明复合感应器
9
办公室
9路照明控制单元
9
办公室
人体运动感应器
2
走道
7F
4回路开关模块
1
走道、平台照明控制
8回路开关模块
1
走道、平台、活动区照明控制
照明复合感应器
2
办公室
9路照明控制单元
2
办公室
人体运动感应器
2
走道
8回路开关模块
2
屋顶照明

康乐中心智能照明控制回路和点数要求
楼层
控制、感应单元
数量
备注
1F
8回路开关模块
2
入口、餐厅照明控制
8回路开关模块
1
绿化照明控制预留
人体运动感应器
9
走道
2F
4回路开关模块
1
楼道照明控制
人体运动感应器
3
走道
3F
13回路开关模块
1
篮球场照明控制
4回路开关模块
1
楼道照明控制
人体运动感应器
3
走道
4F
4回路开关模块
1
楼道照明控制
人体运动感应器
3
走道
5F
9回路开关模块
1
中厅、屋顶平台
照明控制
人体运动感应器
3
走道

3.4 技术方案要求
l 智能照明控制系统图
l 目标和关键功效说明
l 智能照明控制点数表
l 系统设备平面部署图
l 系统设备配置表
l 关键设备技术参数和功效
