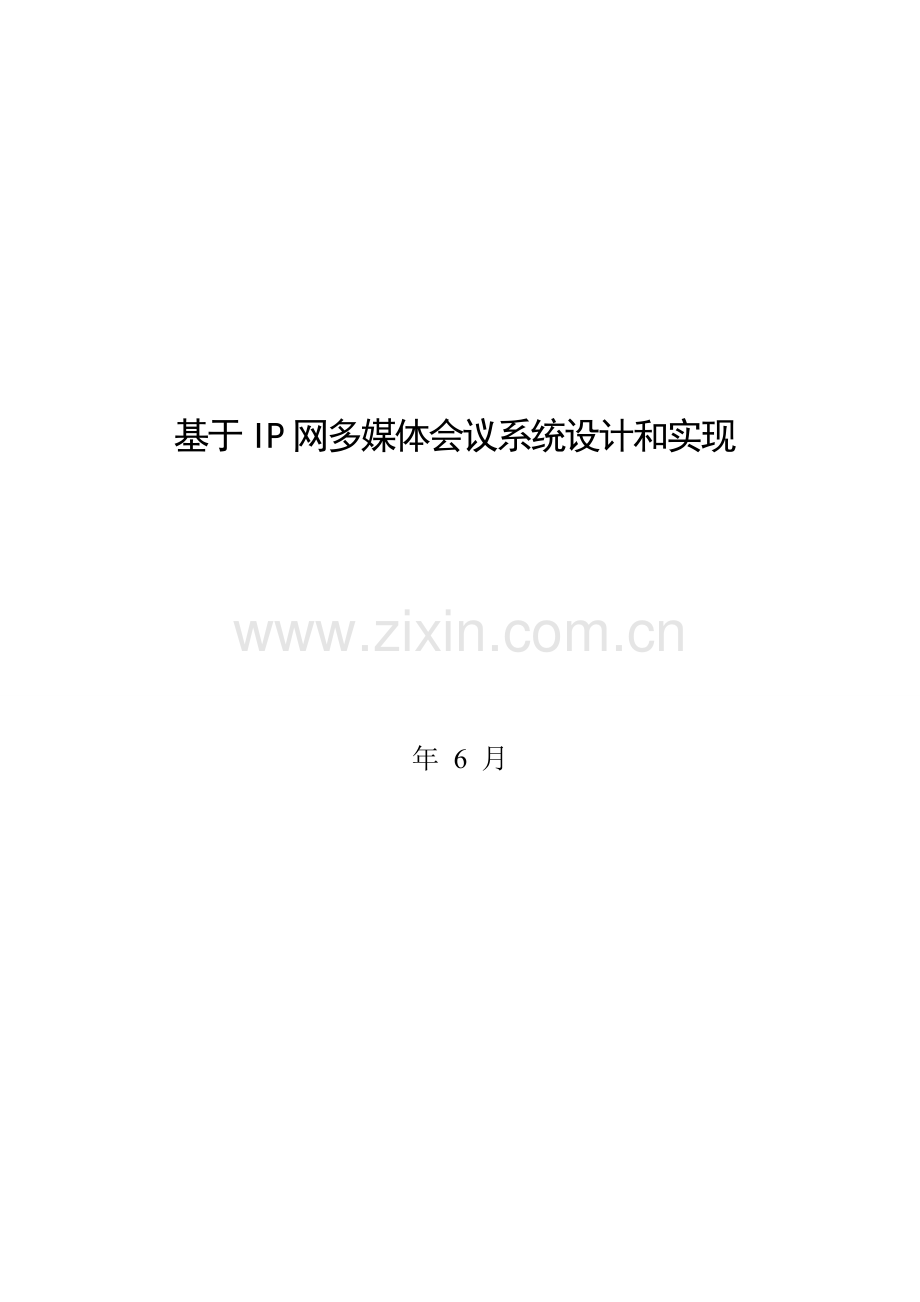

基于IP网多媒体会议系统设计和实现

年 6 月

摘 要

伴随网络通信和多媒体技术发展，大家已不满足简单语音和文本通信，期望集语音、文本和图像于一体多媒体通信。多媒体会议系统是一个应用网络技术和音频/视频编解码技术来实现虚拟会议多媒体通信系统，能够使地理上分散用户在网络上经过视频、声音、文本等信息流进行交互式交流。所以，对基于IP网络多媒体会议系统进行研究开发有主动意义。
该课题参考H.323协议设计实现了一套基于IP网络多媒体会议系统。在分析和总结目前关键多媒体会议系统技术基础上，对多媒体会议系统整体设计方案进行了叙述，包含系统采取了C/S结构、系统功效设计、模块划分等。该课题对文本保留功效做了较具体介绍。会议系统采取是RTP/RTCP协议作为媒体控制协议，音频编码采取G.72X标准，视频编码采取H.263等协议标准，音频和视频数据传输。用户能够依据实际网络带宽来调整图像及数据发送速率，和依据设备来选择传输方法。
该会议系统是结合了前期技术进行设计和实现，系统功效强大、界面完善、操作简单快捷，大大方便了用户，同时提升了系统可用性和适应性。

关键字：多媒体会议系统，H.323协议，RTP/RTCP协议，VC

目 录

视频I/O设备
视频编解码
H.260，H.263

接收
通路
延迟

H.255.0层

网络
接口
音频I/O设备

音频编解码
G.711，G.722，G.723
G.728，G.729
用户数据应用
T.120等
系统控制
用户接口

H.245 控制
呼叫控制H.255.0
RAS控制H.225.0
系统控制

图2.2 H.323终端设备结构图

图 3.2 所表示为基于H.323多媒体会议系统体系结构。从图中能够看出，H.323会议系统有终端(Terminals)、网守(Gateway)、网关(Gateway)、多点控制单元(MCU)组成，不一样会议分组由路由器接入Internet[15]。
图3.2 基于H.323多媒体会议系统体系结构
3.5 系统功效
网络多媒体会议系统关键功效有：
(1)高效、可靠网络数据传输机制；
(2)会议控制；
(3)多方视频共享；
(4)多方音频共享；
(5)附加功效，如视频录像保留、聊天文本保留、程序共享等；

第4章 多媒体会议系统实现

4.1 多媒体会议系统整体实现框图
多点视频会议系统人机交互界面
视频处理模块
音频处理模块
Qos
控制
会议控制
信道
UDP（不可靠传输）
TCP（可靠传输）
IP组播
IP打包
IP 网（LAN、WAN、Internet）
RAS信道
RTP打包、解包
RTCP打包、解包
RAS信令
控制信令
终端是指用户端视讯会议终端，另外，终端还含有采集、压缩并发送摄像头输入彩色动态视频图像；采集、压缩并发送麦克风输入声音；接收、解压缩并显示从网络传输来彩色动态视频图像；接收、解压缩并播放从网络传输来实时语音等功效终端经过多播方法接收和发送多媒体流，同时和MCU(分布式或集中式)和网守之间保持信道连接，接收和处理会议控制和管理信令。系统各部分功效及相互关系图4.1所表示。
图4.1 系统各部分功效及相互关系
叠加(Overlay)模式：该模式使用硬件叠加进行视频显示，叠加视频显示不经过VGA卡，叠加视频硬件将VGA输出信号和本身输出信号合并，形成组合信号[19]。
当地视频实现图4.4：

图4.4 当地视频
两个终端界面图4.5：
图4.5 两个终端界面
本
