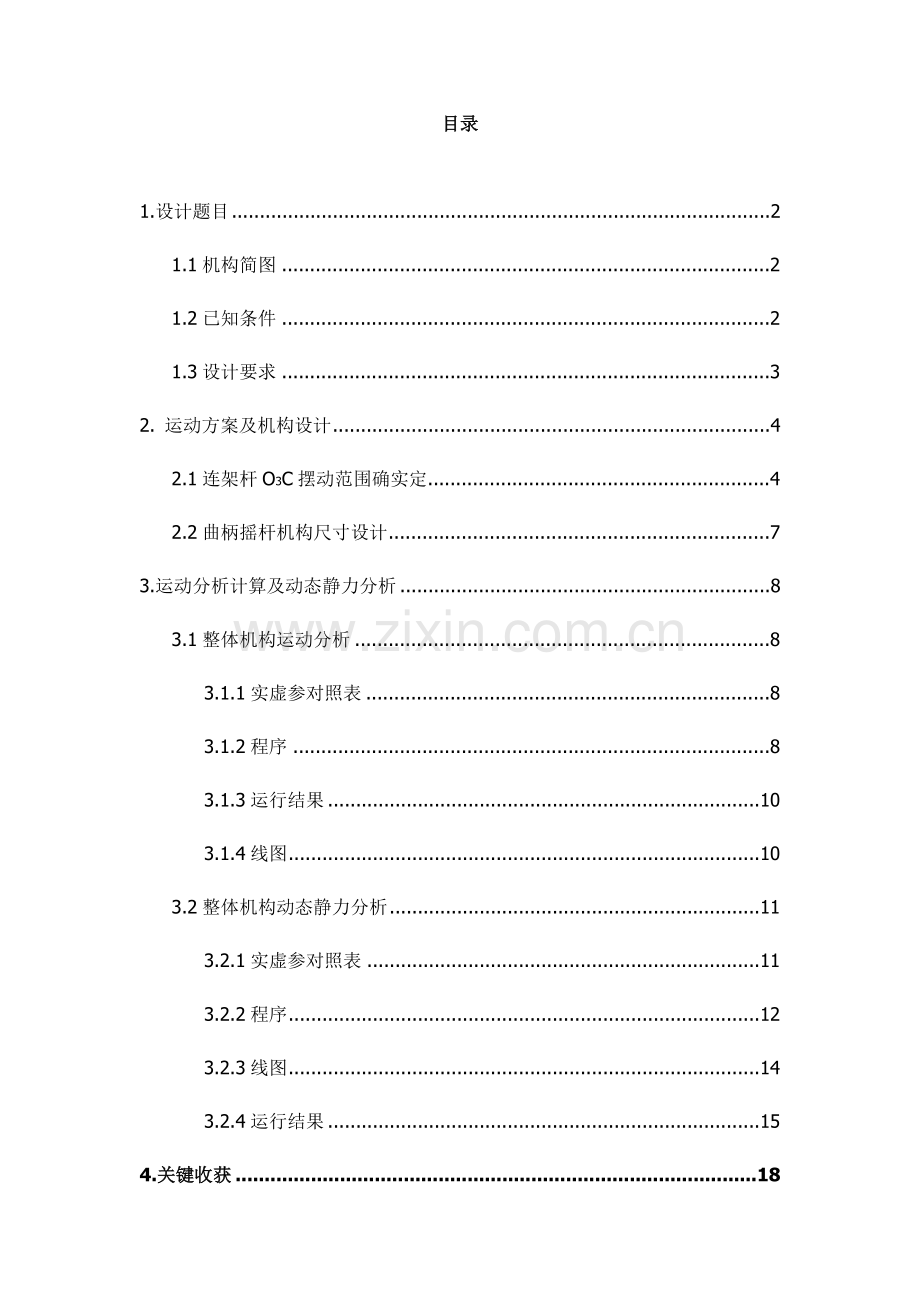

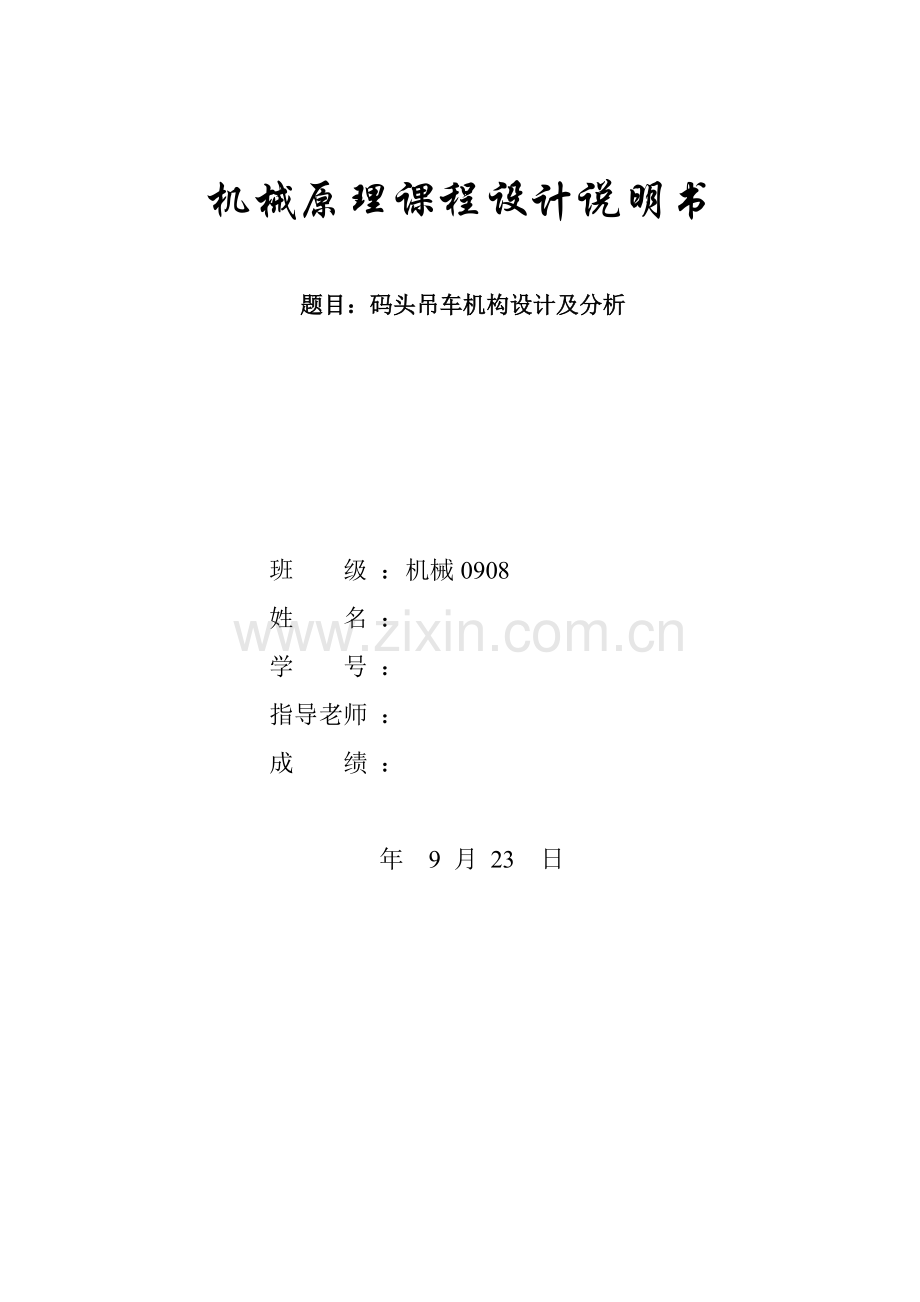

机械原理课程设计说明书题目：码头吊车机构设计及分析 班 级 ：机械0908姓 名 ： 学 号 ：指导老师 ： 成 绩 ： 年 9 月 23 日目录1.设计题目21.1机构简图21.2已知条件21.3设计要求32. 运动方案及机构设计42.1连架杆O3C摆动范围确实定42.2曲柄摇杆机构尺寸设计73.运动分析计算及动态静力分析83.1整体机构运动分析83.1.1实虚参对照表83.1.2程序83.1.3运行结果103.1.4线图103.2整体机构动态静力分析113.2.1实虚参对照表113.2.2程序123.2.3线图143.2.4运行结果154.关键收获18 码头吊车机构设计及分析 一、题目说明图示为某码头吊车机构简图。它是由曲柄摇杆机构和双摇杆机构串联成。已知：lo1x=2.86m, lo1y=4m, lo4x=5.6m, lo4y=8.1m, l3=4m, l3=28.525m, a3=0.25, l3=8.5m, a3=7, l4=3.625m, l4=8.35m, a4=184，l4=1m, a4=95, l5=25.15m, l5=2.5m, a5=24。图中S3、S4、S5为构件3、4、5质心，构件质量分别为：m3=3500kg, m4=3600kg, m5=5500kg,K点向左运动时载重Q为50kN，向右运动时载重为零，曲柄01A转速n3=1.06r/min。二、内容要求和作法1.对双摇杆机构O3CDO4进行运动分析，以O3C为主动件，取步长为1计算K点位置，依据K点近似水平运动要求，依据其纵坐标值决定O3C摆动范围。2.按O3C摆动范围设计曲柄摇杆机构O1ABO3，使摇杆O3B两个极限位置对应于选定是K点轨迹范围。3.对整个机构进行运动分析，绘出K点水平方向位移、速度和加速度线图。4.只计构件3、4、5质量，进行机构动态静力分析，绘制固定铰链处反力矢端图及平衡力矩Td线图。上机前认真读懂所用子程序，自编主程序，初始位置取K点右极限位置。主程序中打开一数据文件“DGRAPS”，写入需要显示图形数据。三、课程设计说明书内容上机结束后，每位学生整理课程设计说明书一份，其内容应包含：1.机构简图和已知条件2.连架杆O3C摆动范围确实定方法及曲柄摇杆机构尺寸设计过程。3.杆组拆分方法及所调用杆组子程序中虚参与实参对照表。4.自编程序中关键标识符说明。5.主程序框图。6.自编程序及计算结果清单。7.多种线图：K点坐标位置；K点水平位移、速度和加速度线图；平衡力矩线图；固定铰链处反力矢端图。8.以一个位置为例，用图解法对机构进行运动分析，和解析法计算结果比较误差。9.关键收获和提议。指导老师参考上述内容提出具体要求，学生按指导老师要求书写并装订成册。一、题目说明：11点向左运动时载重Q为50 kN, 向右运动时载重为零，曲柄转速n3=1.06r/min已知尺寸：固定铰链坐标：P4x=P4y=0, P1x=2.86 m, P1y=4 m, P7x=5.6 m, P7y=8.1 m , 杆长：r45=28.525 ; r56=3.625 ; r67=25.15 ; r43=4.0 ; r511=8.35 ; r48=8.5 ; r59=1.0 ; r710=2.5;构件质量：m3=3500 kg, m4=3600kg , m5=5500kg, 9 9 IV IV 5 6 5 6 11 11 5 V V III 7 III 7 8 II 2 10 8 II 2 10 3 3 2 I I 1 1 4 4 机构简图 拆分杆组二 运动方案及机构设计： 以构件3为主动件：(1) 调用bark函数求5点运动参数形参n1 n2 n3 k r1 r2 gam t w e p vp ap实参4 5 0 3 r45 0.0 0.0 t w e p vp ap(2) 调用rrrk函数求6点运动参数 形参m n1 n2 n3 k1 k2 r1 r2 t w e p vp ap实参1 5 7 6 4 5 r56 r67 t w e p vp ap(3) 调用bark函数求4构件位置角，角速度，角加速度和11点位置，速度，加速度形参n1 n2 n3 k r1 r2 gam t w e p vp ap实参5 0 11 4 0.0 r511 gam1 t w e p vp ap(4) 程序 对11点运动轨迹分析#include graphics.h#include subk.c / *运动分析子程序*/#include draw.c /*绘图子程序*/main()static double p202,vp202,ap202,del;static double t10,w10,e10,pdraw370,vpdraw370,apdraw370;static int ic; /*定义静态变量*/double r45,r56,r511,r67;double gam1; double pi,dr;double r2,vr2,ar2;int i; /*定义局部变量*/FILE *fp; /*定义文件指针变量*/r45=28.525; r56=3.625; r511=8.35; r67=25.15; gam1=-184.0; del=1.0;/*赋值*/t4=0.0; w4=0.0; e4=0.0; w1=0.0; e1=0.0; pi=4.0*atan(1.0); dr=pi/180.0; /*求弧度*/gam1=gam1*dr;p41=0.0;p42=0.0; w3=1.06*2*pi/60； p71=5.6; p72=8.1; /*赋值*/printf( n TheKinematic Parametersof Point 11n);printf(No THETA1 S11 V11 A11n);printf( deg m m/s m/s/sn); /*在屏幕上写表头*/if(fp=fopen(file1,w)=NULL)printf( Cant open this file.n);exit(0); fprintf(fp, n The Kinematic Parameters of Point 11n); fprintf(fp,No THETA1 S11 V11 A11n); fprintf(fp,deg m m/s m/s/s); /*在文件filel中写表头*/ic=(int)(360.0/del);for(i=0;i=ic;i+) t3=(i)*del*dr;bark(4,5,0,3,r45,0.0,0.0,t,w,e,p,vp,ap);rrrk(1,5,7,6,4,5,r56,r67,t,w,e,p,vp,ap);bark(5,0,11,4,0.0,r511,gam1,t,w,e,p,vp,ap);printf(n%2d %12.3f%12.3f%12.3f%12.3f,i+1,t3/dr,p112,vp111,ap111);fprintf(fp,n%2d %12.3f%12.3f%12.3f%12.3f,i+1,t3/dr,p112,vp111,ap111);pdrawi=p112;vpdrawi=vp111;apdrawi=ap111; if(i%10)=0)getch();fclose(fp);getch();draw1(del,pdraw,vpdraw,apdraw,ic);getch(); (5) 数据 - 随主动件3演变11点运动参数（从全部数据中筛选出数据） The Kinematic Parameters of Point 11No THETA1 S11 V11 A11deg m m/s m/s/s93 92.000 29.651 -6.540 -17.08794 93.000 20.156 -14.109 87.04495 94.000 20.127 -8.763 14.53096 95.000 20.176 -7.239 6.57497 96.000 20.244 -6.444 3.91498 97.000 20.315 -5.938 2.66099 98.000 20.385 -5.580 1.955100 99.000 20.451 -5.309 1.515101 100.000 20.511 -5.096 1.219102 101.000 20.565 -4.921 1.011103 102.000 20.612 -4.775 0.859104 103.000 20.653 -4.649 0.744105 104.000 20.686 -4.540 0.655106 105.000 20.713 -4.442 0.586107 106.000 20.733 -4.355 0.531108 107.000 20.747 -4.275 0.487109 108.000 20.755 -4.201 0.451110 109.000 20.756 -4.132 0.422111 110.000 20.752 -4.068 0.399112 111.000 20.742 -4.007 0.380113 112.000 20.727 -3.948 0.364114 113.000 20.708 -3.892 0.352115 114.000 20.684 -3.838 0.343116 115.000 20.656 -3.784 0.336117 116.000 20.625 -3.732 0.331118 117.000 20.591 -3.680 0.328119 118.000 20.555 -3.629 0.328120 119.000 20.517 -3.577 0.329121 120.000 20.478 -3.525 0.333122 121.000 20.439 -3.472 0.338123 122.000 20.401 -3.418 0.347124 123.000 20.364 -3.363 0.358125 124.000 20.331 -3.305 0.373126 125.000 20.302 -3.245 0.393127 126.000 20.280 -3.181 0.419128 127.000 20.266 -3.113 0.454129 128.000 20.263 -3.038 0.500130 129.000 20.275 -2.955 0.564131 130.000 20.306 -2.859 0.655132 131.000 20.361 -2.746 0.791133 132.000 20.450 -2.606 1.006134 133.000 20.586 -2.422 1.380135 134.000 20.791 -2.154 2.124所以O3C摆动范围为93134 计算主动件和连杆杆长:(1) 程序:#includemath.h#includestdio.h main() static double l1,l2,l3,l4,max,min ; static double lx,ly ; static double thea0,thea1,thea2,pi,dr; /*弧度率*/ pi=4.0*atan(1.0); dr=pi/180.0 ; /*赋值*/ l3=4.0 ; l4=sqrt(2.86*2.86+4*4) ; lx=2.86 ; ly=4.0 ;thea0=atan2(ly,lx)+25.0*dr ; thea1=93.0*dr-thea0; thea2=134.0*dr-thea0 ; /*计算两杆长度*/ min=sqrt(l3*l3+l4*l4-2*l3*l4*cos(thea1) ; max=sqrt(l3*l3+l4*l4-2*l3*l4*cos(thea2); l2=(max+min)/2; l1=(max-min)/2;printf(nnl1=%12.3f l2=%12.3f,l1,l2);(2) 数据 :l1=1.388 l2=2.780三、运动分析计算及动态静力分析1.以构件1为主动件对整体运动分析：(1) 调用bark函数求2点运动参数形参n1 n2 n3 k r1 r2 gam t w e p vp ap实参1 2 0 1 r12 0.0 0.0 t w e p vp ap(2) 调用rrrk函数求3点运动参数 形参m n1 n2 n3 k1 k2 r1 r2 t w e p vp ap实参1 4 2 3 3 2 r34 r23 t w e p vp ap(3) 调用bark函数求5点运动参数形参n1 n2 n3 k r1 r2 gam t w e p vp ap实参4 0 5 3 0.0 r45 gam1 t w e p vp ap(4) 调用rrrk函数求6点运动参数 形参m n1 n2 n3 k1 k2 r1 r2 t w e p vp ap实参1 5 7 6 4 5 r56 r67 t w e p vp ap(5) 调用bark函数求11点运动参数形参n1 n2 n3 k r1 r2 gam t w e p vp ap实参5 0 11 4 0.0 r511 gam2 t w e p vp ap(6) 程序 - 对11点位置，速度，加速度分析:# include graphics.h# include subk.c# include draw.cmain() /*定义静态数组*/ static double p202,vp202,ap202 ; static double t10,w10,e10 ; static double pdraw370,vpdraw370,apdraw370 ; /*定义变量*/ static int ic ; double del,pi,dr ; double r45,r56,r67,r511,r34,r12,r23 ; double gam1,gam2 ; int i ; FILE *fp ; /*按次序赋值*/ del=10.0 ; pi=4.0*atan(1.0) ; dr=pi/180.0 ; p41=0.0 ; p42=0.0 ; p71=5.6 ; p72=8.1 ; p11=2.86 ; p12=4.0 ; t1=0.0 ; w1=1.06*2*pi/60; r45=28.525 ; r56=3.625 ; r67=25.15 ; r511=8.35 ; r34=4.0 ; r12=1.388 ; r23=2.780 ; gam1=25.0*dr ; gam2=176.0*dr ; /*打印标题*/ printf(n The Kinematic Parameters of Point 11 n) ; printf(No. THETA1 S11y S11x V11 A11 n) ; printf( deg m m m/s m/s/sn); if(fp=fopen(file_MO2.c,w)=NULL) printf(Cant open this file.n); exit(0); fprintf(fp,n The Kinematic Parameters of Point 11 n) ; fprintf(fp,No. THETA1 S11y S11x V11 A11 n) ; fprintf(fp, deg m m m/s m/s/sn); /*加入1,3点运动分析*/ ic=(int)(360.0/del); for(i=0;i=ic;i+) t1=(i)*del*dr; bark(1,2,0,1,r12,0.0,0.0,t,w,e,p,vp,ap) ; rrrk(1,4,2,3,3,2,r34,r23,t,w,e,p,vp,ap) ; bark(4,0,5,3,0.0,r45,gam1,t,w,e,p,vp,ap) ; rrrk(1,5,7,6,4,5,r56,r67,t,w,e,p,vp,ap) ; bark(5,0,11,4,0.0,r511,gam2,t,w,e,p,vp,ap) ; printf(n%2d%12.3f%12.3f%12.3f%12.3f%12.3f,i+1,t1/dr,p112,p111,vp111,ap111);fprintf(fp,n%2d%12.3f%12.3f%12.3f%12.3f%12.3f,i+1,t1/dr,p112,p111,vp111,ap111); pdrawi= p111 ; vpdrawi=vp111 ; apdrawi=ap111 ; if(i%4)=0)getch(); fclose(fp); getch() ; draw1(del,pdraw,vpdraw,apdraw,ic);(7) 线图 - 11点水平位移，速度，加速度线图(8) 数据 随主动件1演变11点运动参数 The Kinematic Parameters of Point 11 No. THETA1 S11y S11x V11 A11 deg m m m/s m/s/s 1 0.000 20.132 -1.408 0.471 -0.155 2 10.000 20.156 -0.921 0.106 -0.312 3 20.000 20.142 -1.158 -0.399 -0.285 4 30.000 20.122 -2.089 -0.756 -0.181 5 40.000 20.158 -3.481 -1.004 -0.140 6 50.000 20.266 -5.224 -1.207 -0.119 7 60.000 20.422 -7.259 -1.375 -0.093 8 70.000 20.583 -9.522 -1.495 -0.060 9 80.000 20.705 -11.932 -1.561 -0.02310 90.000 20.756 -14.400 -1.570 0.01111 100.000 20.725 -16.842 -1.527 0.04212 110.000 20.625 -19.179 -1.439 0.06913 120.000 20.486 -21.347 -1.312 0.09214 130.000 20.351 -23.288 -1.151 0.11315 140.000 20.270 -24.951 -0.960 0.13116 150.000 20.286 -26.292 -0.742 0.14517 160.000 20.419 -27.276 -0.507 0.15218 170.000 20.627 -27.887 -0.273 0.14319 180.000 20.781 -28.147 -0.061 0.12920 190.000 20.735 -28.080 0.151 0.14721 200.000 20.525 -27.644 0.414 0.18722 210.000 20.328 -26.753 0.722 0.19923 220.000 20.263 -25.378 1.021 0.17624 230.000 20.333 -23.573 1.261 0.12625 240.000 20.478 -21.459 1.412 0.06426 250.000 20.625 -19.185 1.466 0.00727 260.000 20.724 -16.891 1.441 -0.03528 270.000 20.756 -14.680 1.365 -0.05929 280.000 20.727 -12.612 1.264 -0.06830 290.000 20.651 -10.710 1.157 -0.06731 300.000 20.547 -8.971 1.056 -0.06132 310.000 20.432 -7.384 0.965 -0.05533 320.000 20.319 -5.932 0.884 -0.04934 330.000 20.223 -4.601 0.810 -0.04635 340.000 20.154 -3.385 0.735 -0.05136 350.000 20.123 -2.298 0.640 -0.07537 360.000 20.132 -1.408 0.471 -0.1552.对整体机构动态静力分析(1) 调用bark函数求2点运动参数形参n1 n2 n3 k r1 r2 gam t w e p vp ap实参1 2 0 1 r12 0.0 0.0 t w e p vp ap(2) 调用rrrk函数求3点运动参数 形参m n1 n2 n3 k1 k2 r1 r2 t w e p vp ap实参1 4 2 3 3 2 r34 r23 t w e p vp ap(3) 调用bark函数求5点运动参数形参n1 n2 n3 k r1 r2 gam t w e p vp ap实参4 0 5 3 0.0 r45 gam1 t w e p vp ap(4)调用bark函数求8点运动参数 形参 n1 n2 n3 k r1 r2 gam t w e p vp ap实参4 0 8 3 0.0 r48 gam9 t w e p vp ap(5)调用rrrk函数求6点运动参数 形参m n1 n2 n3 k1 k2 r1 r2 t w e p vp ap实参1 5 7 6 4 5 r56 r67 t w e p vp ap(6)调用bark函数求9点运动参数形参 n1 n2 n3 k r1 r2 gam t w e p vp ap实参5 0 9 4 0.0. r59 gam10 t w e p vp ap(7)调用bark函数求11点运动
