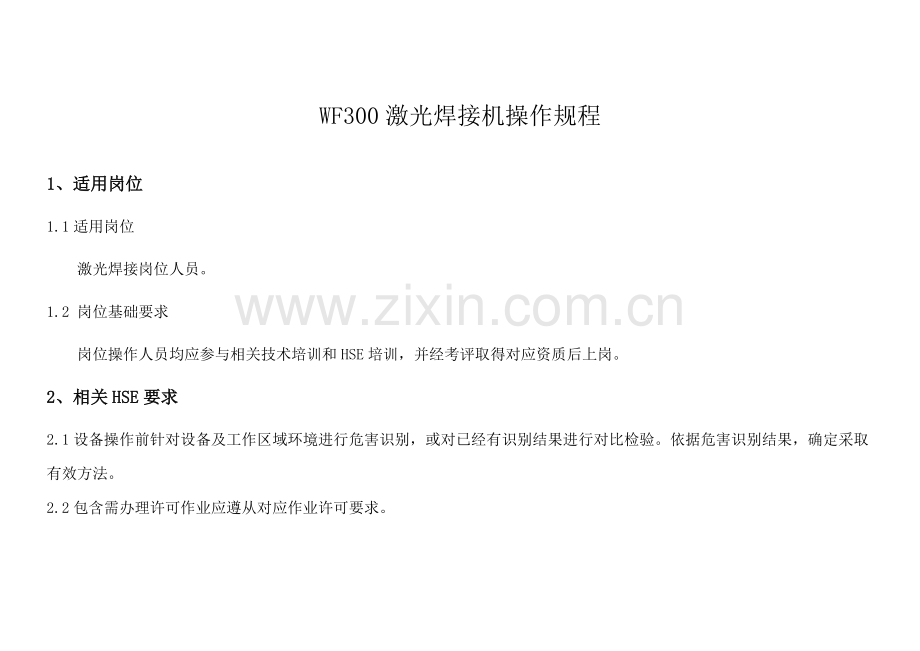

WF300激光焊接机操作规程

1、适用岗位
1.1适用岗位
激光焊接岗位人员。
1.2 岗位基础要求
岗位操作人员均应参与相关技术培训和HSE培训，并经考评取得对应资质后上岗。
2、相关HSE要求
2.1设备操作前针对设备及工作区域环境进行危害识别，或对已经有识别结果进行对比检验。依据危害识别结果，确定采取有效方法。
2.2包含需办理许可作业应遵从对应作业许可要求。
3、关键技术参数

激光波长
1064nm
激光晶体
HANS订制专用晶体
最大激光输出功率
300W
外控接口
DB25
最大激光峰值功率
6KW
瞄准定位方法
红光指示（CCD选配）
最大激光脉冲能量
60J/10ms
工作台数控系统
PLC（两轴）
光纤输出数量
最多四路
工作台移动速度
≤100mm/s
分光方法
能量分光或时间分光
工作台行程（mm）
300×300×300
能量分光不均匀性
＜±1％
工作台承重
100Kg
脉冲宽度
0.1～50ms
定位精度
0.05mm
脉冲频率
1～200Hz
反复定位精度
±0.02mm
光纤芯径
0.4mm
电力需求
399V～361V 50HZ 40A
波形数量
50组
主机耗电功率
12KW 三相
闭环反馈控制方法
电源反馈
冷却方法
水冷，一体化3HP冷水机
聚光腔
HANS订制焊接专用陶瓷反射腔
主机外形尺寸(mm)
1480×610×1100
泵浦源
HANS订制脉冲氙灯

4、结构简图

5、开启前准备
5.1 操作人员应持有效操作证，应按岗位要求穿戴好个人防护用具。
5.2保持工作现场干燥、光线适宜，操作者工作区域内无障碍物。
5.3设备周围无易燃易爆物品。
5.4氮气气瓶摆放整齐，明确区分使用和未使用气瓶。
5.5 开启前设备检验
项目
检验内容及要求
注意事项（提醒、警示、严禁）
外观
激光器、水冷机外壳应洁净

工作台面无油污、无和工作无关杂物
辅助工具等应完好、洁净
冷却系统
冷却用水和激光器里水位保持在Min～Max水位之间
1、冷却水用去离子水或蒸馏水并保持清洁。
2、环境温度低于0℃或长时间不使用，将冷却水排净。
冷却水管各连接处无渗漏
气瓶
气瓶开启，减压阀上压力值为0.2MPa

6、开启
步骤及要求
注意事项（提醒、警示、严禁）
1、完成开启前设备检验并确定无误后方可进行开启。

2、打开激光器电源空气开关。

3、开启激光器左下面总电源开关“BREAKER”。

4、检验激光器散热风扇，确保其正常工作。

5、打开激光器电源开关“LASER POWER”。

6、将激光器控制面板上“POWER”钥匙开关置于“ON”位置。
严禁同时切换多个开关造成设备故障。
7、按下绿色开启按钮“START”开启整机；此时，触摸屏将显示初始化进程（2分钟倒计时）；进度条上方会依次提醒“Power setting up…”系统正在检验电源系统，系统正在开启；“Power up ok！”电源开启完成；“Lamp simmer ok!”点灯信号发送正常。
在该过程中，严禁对触摸屏进行任何操作。
8、点击激光控制面板触摸屏上“控制”菜单，进入控制页面第一页，点击“红光”选项。

9、将激光器控制面板上开关“LASER”置于“ON”。

10、将工作台上“POWER”开关置于“ON”。

11、将工作台右边卡盘锁死。
严禁用手转动右边卡盘。
7、运行
项目
内容及要求
注意事项（提醒、警示、严禁）
装夹工件
1、调整支撑架支撑中心，使其满足焊管焊接要求。
2、用焊缝定位工装将一端焊管位置固定。
3、移开定位工装。
4、将另一根需要焊接短接紧靠第一根短接端面，对正、夹紧。
严禁将易燃易爆材料放置到光路上或激光有可能照到地方。
焊接
1、依据焊管厚度正确选择对应焊接程序。
2、左右调整红光光斑位置，使光斑中心在待焊接缝上。
3、工作台控制面板最左方开关置于“AUTO”。
4、点击面板上“RUN”按钮，开始自动焊接。
1、严禁焊接过程中或焊接终止后，在焊件温度未降至室温时触摸焊接处，避免高温烫伤。
2、严禁焊接时操作者近距离观察焊接情况,预防被飞溅焊渣灼伤。

运行统计
按相关要求如实填写

8、正常停机
步骤及要求
注意事项（提醒、警示、严禁）
1、将工作台上控制面板“POWER”开关置于“OFF”。
2、将激光器控制面板上开关“LASER”置于“OFF”。
3、在激光器触摸屏主菜单“控制”菜单上点击第三页“关机”，约1分钟后，系统自动完成关机。
4、将激光器控制面板上“POWER”钥匙开关置于“OFF”。
5、关闭激光器电源开关“LASER POWER”。
6、断开电源空气开关。

9、紧急停机
条件及操作要求
注意事项（提醒、警示、严禁）
激光焊接机在加工中若出现以下情况之一，应立即停机：
1、加工情况异常。
2、设备本身出现异常声响、异味等。
采取以下方法紧急停机：
快速按下工作台控制面板上“EMERGENCY”红色急停开关。

10、停机存放
1、按维护保养规程要求进行维护保养工作并如实统计。
2、若停车后需长久封存，将冷却水排净。
3、保持机箱外表面、操作界面等无杂物、洁净；防护镜片保持洁净。
4、存放点地面干燥、洁净。
